Віброізолююча опора для трубопроводу
Номер патенту: 13284
Опубліковано: 15.03.2006
Автори: Щербак Юрій Георгійович, Тарабрін Олександр Іванович
Формула / Реферат
Віброізолююча опора для трубопроводу, що містить розташовані навколо нього складене з окремих секторів кільце, пружний елемент, який розміщений між трубопроводом і згаданим складеним кільцем і виконаний у вигляді набору окремих вкладишів, елементи збирання та кріплення опори, яка відрізняється тим, що вкладиші пружного елемента виконані у вигляді тонколистових пластин, на обидві поверхні яких нанесено на основах пружний дротовий ворс.
Текст

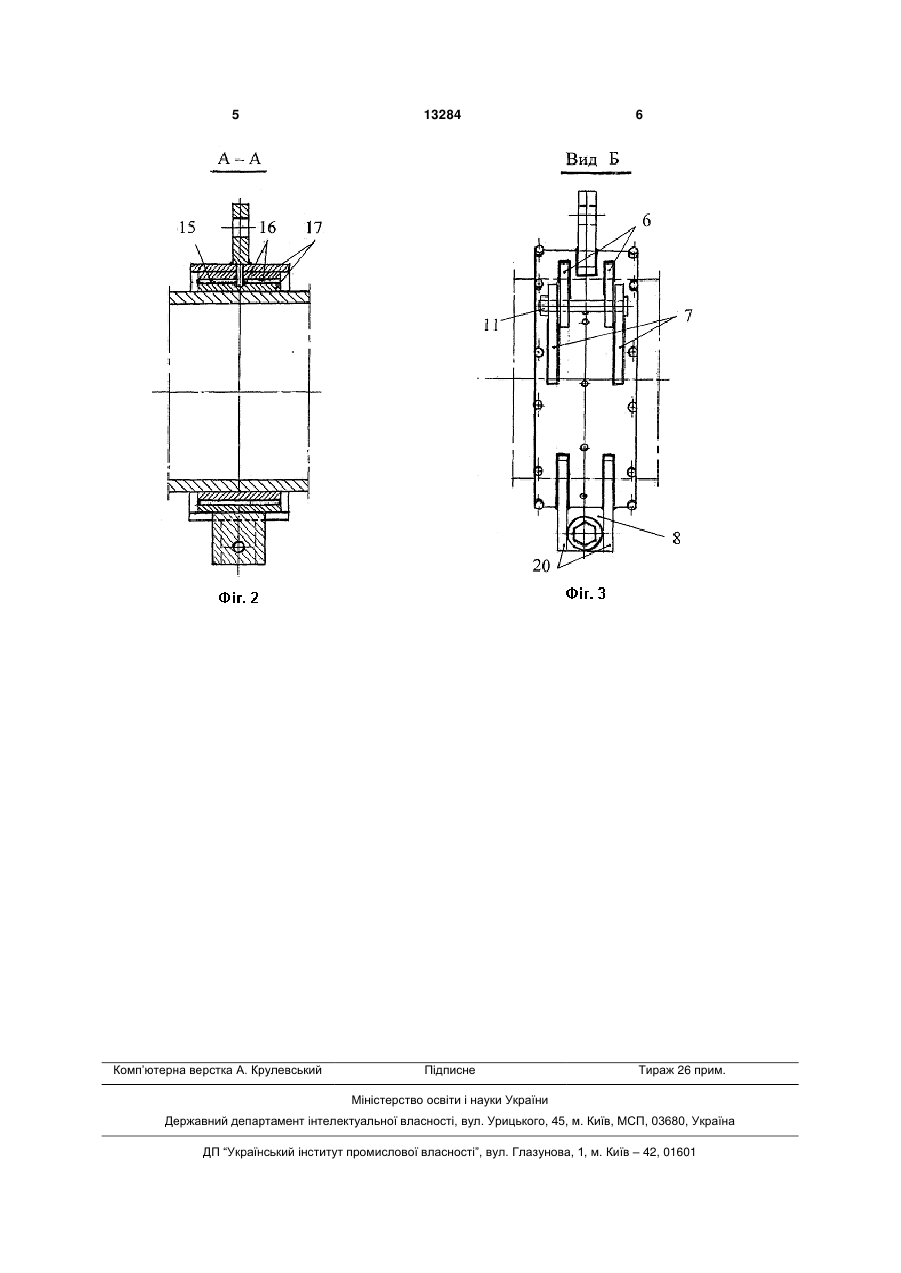

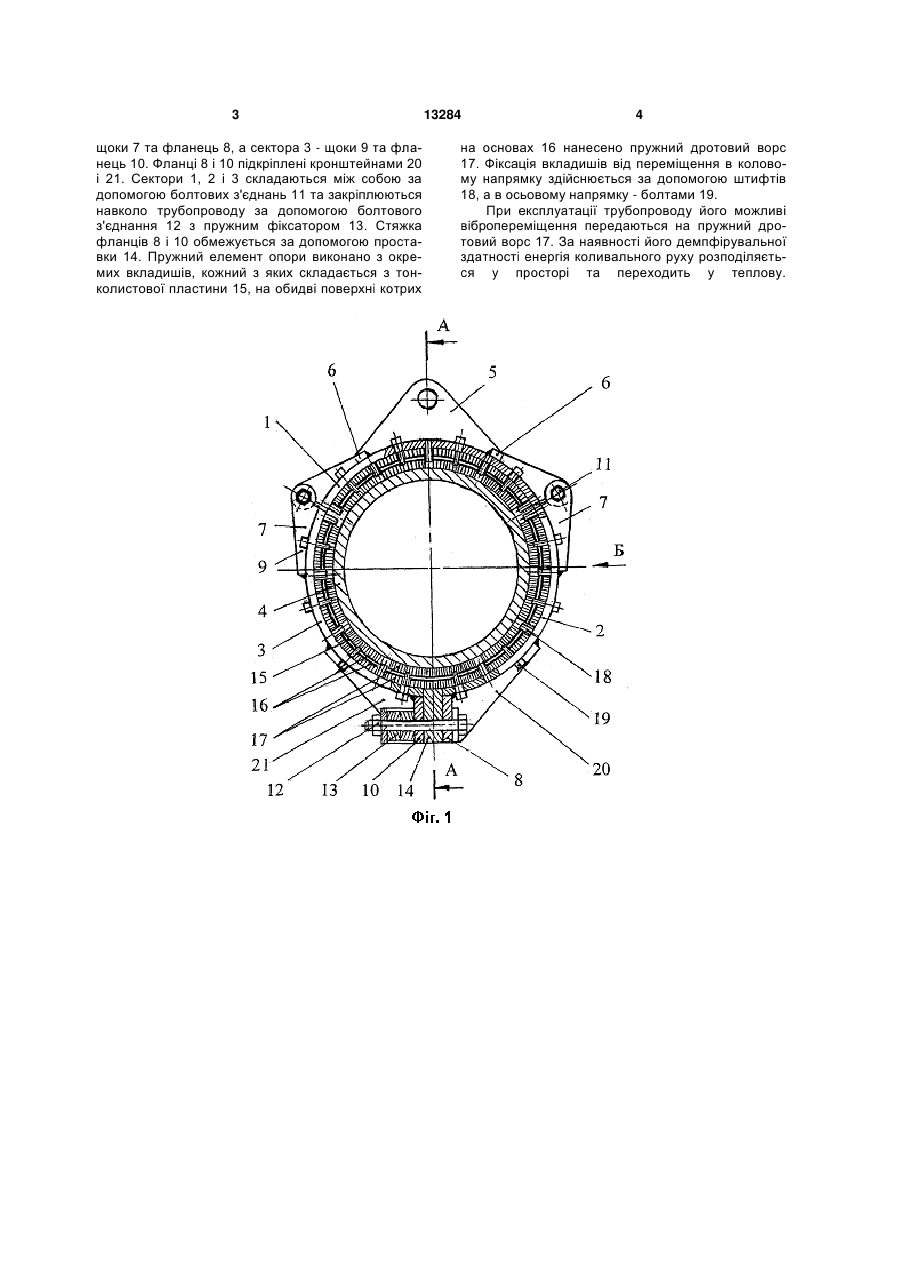

Віброізолююча опора для трубопроводу, що 3 щоки 7 та фланець 8, а сектора 3 - щоки 9 та фланець 10. Фланці 8 і 10 підкріплені кронштейнами 20 і 21. Сектори 1, 2 і 3 складаються між собою за допомогою болтових з'єднань 11 та закріплюються навколо трубопроводу за допомогою болтового з'єднання 12 з пружним фіксатором 13. Стяжка фланців 8 і 10 обмежується за допомогою проставки 14. Пружний елемент опори виконано з окремих вкладишів, кожний з яких складається з тонколистової пластини 15, на обидві поверхні котрих 13284 4 на основах 16 нанесено пружний дротовий ворс 17. Фіксація вкладишів від переміщення в коловому напрямку здійснюється за допомогою штифтів 18, а в осьовому напрямку - болтами 19. При експлуатації трубопроводу його можливі вібропереміщення передаються на пружний дротовий ворс 17. За наявності його демпфірувальної здатності енергія коливального руху розподіляється у просторі та переходить у теплову. 5 Комп’ютерна верстка А. Крулевський 13284 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
