Втулка

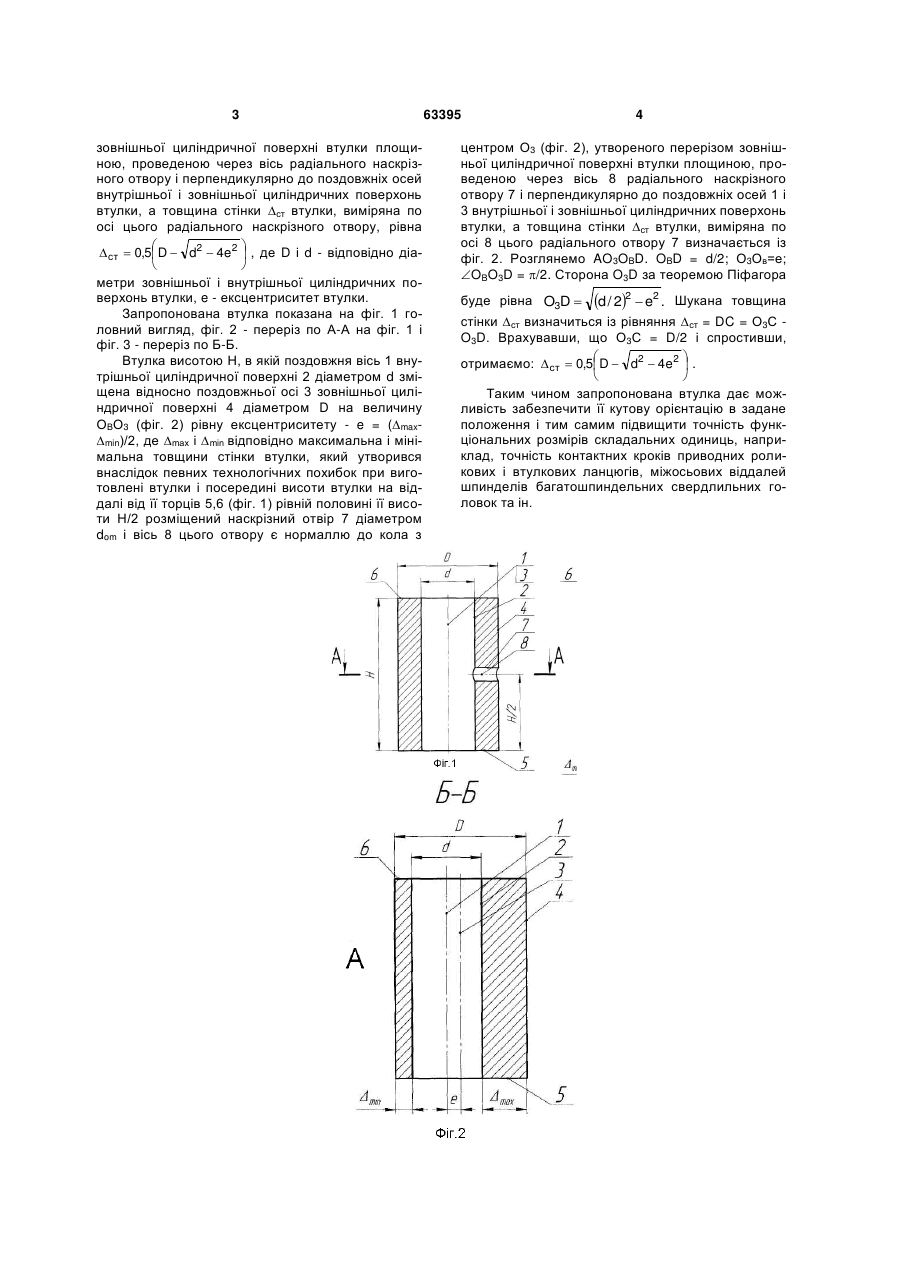

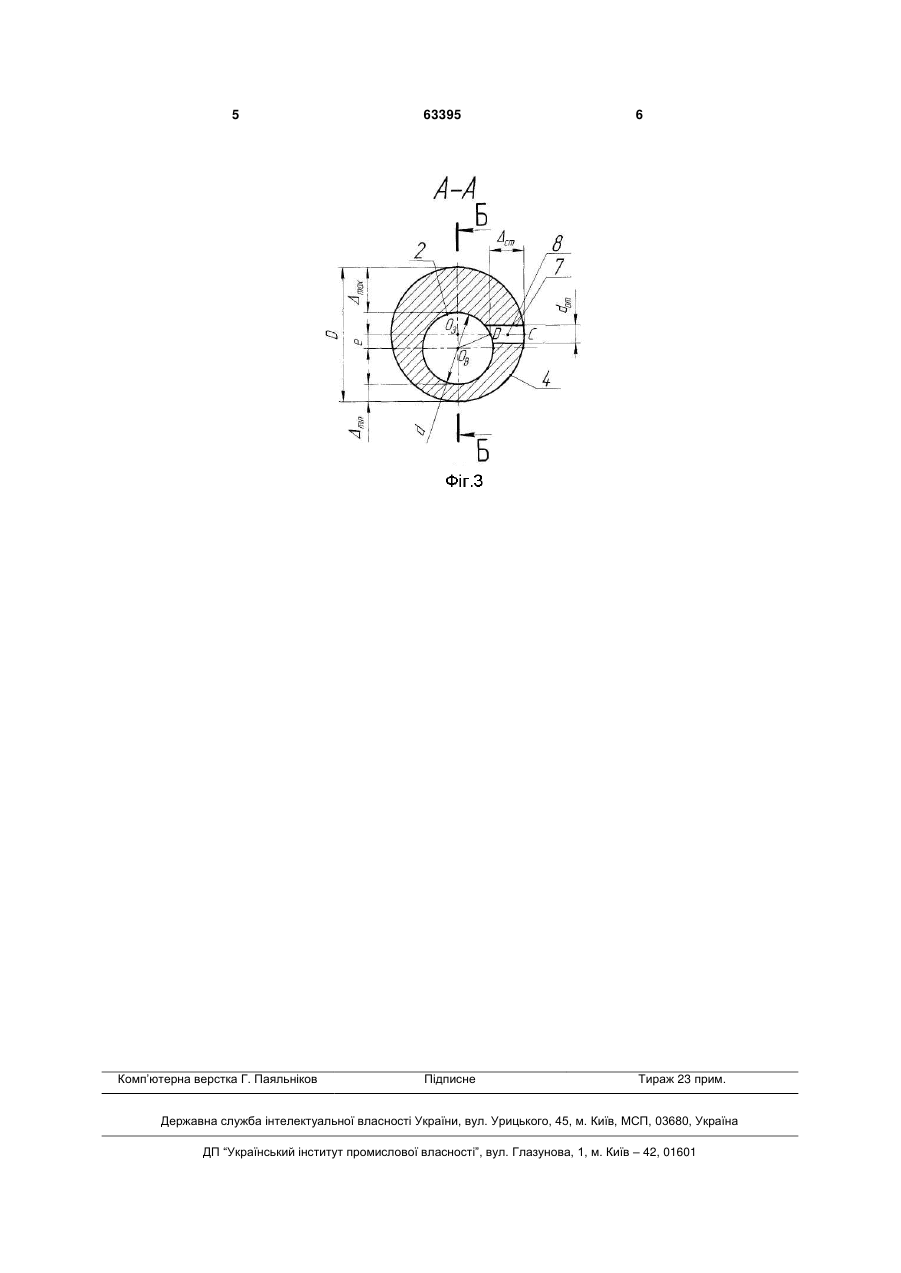

Втулка, в якій на боковій циліндричній поверхні, посередині її висоти, виконаний радіальний наскрізний отвір і поздовжня вісь внутрішньої циліндричної поверхні зміщена відносно поздовжньої осі зовнішньої циліндричної поверхні на величину ексцентриситету e , яка відрізняється тим, що 3 зовнішньої циліндричної поверхні втулки площиною, проведеною через вісь радіального наскрізного отвору і перпендикулярно до поздовжніх осей внутрішньої і зовнішньої циліндричних поверхонь втулки, а товщина стінки ст втулки, виміряна по осі цього радіального наскрізного отвору, рівна   ст  0,5 D  d2  4e2  , де D і d - відповідно діа  метри зовнішньої і внутрішньої циліндричних поверхонь втулки, e - ексцентриситет втулки. Запропонована втулка показана на фіг. 1 головний вигляд, фіг. 2 - переріз по А-А на фіг. 1 і фіг. 3 - переріз по Б-Б. Втулка висотою Н, в якій поздовжня вісь 1 внутрішньої циліндричної поверхні 2 діаметром d зміщена відносно поздовжньої осі 3 зовнішньої циліндричної поверхні 4 діаметром D на величину ОВО3 (фіг. 2) рівну ексцентриситету - e = (maxmin)/2, де mах і min відповідно максимальна і мінімальна товщини стінки втулки, який утворився внаслідок певних технологічних похибок при виготовлені втулки і посередині висоти втулки на віддалі від її торців 5,6 (фіг. 1) рівній половині її висоти Н/2 розміщений наскрізний отвір 7 діаметром dom і вісь 8 цього отвору є нормаллю до кола з 63395 4 центром О3 (фіг. 2), утвореного перерізом зовнішньої циліндричної поверхні втулки площиною, проведеною через вісь 8 радіального наскрізного отвору 7 і перпендикулярно до поздовжніх осей 1 і 3 внутрішньої і зовнішньої циліндричних поверхонь втулки, а товщина стінки ст втулки, виміряна по осі 8 цього радіального отвору 7 визначається із фіг. 2. Розглянемо AO3OBD. OBD = d/2; О3Ов=е; OBO3D = /2. Сторона O3D за теоремою Піфагора буде рівна O3D  d / 22  e2 . Шукана товщина стінки ст визначиться із рівняння ст = DC = О3С O3D. Врахувавши, що О3С = D/2 і спростивши,   отримаємо: ст  0,5 D  d2  4e2  .   Таким чином запропонована втулка дає можливість забезпечити її кутову орієнтацію в задане положення і тим самим підвищити точність функціональних розмірів складальних одиниць, наприклад, точність контактних кроків приводних роликових і втулкових ланцюгів, міжосьових віддалей шпинделів багатошпиндельних свердлильних головок та ін. 5 Комп’ютерна верстка Г. Паяльніков 63395 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
