Чутливо-виконавчий елемент протипожежного пристрою

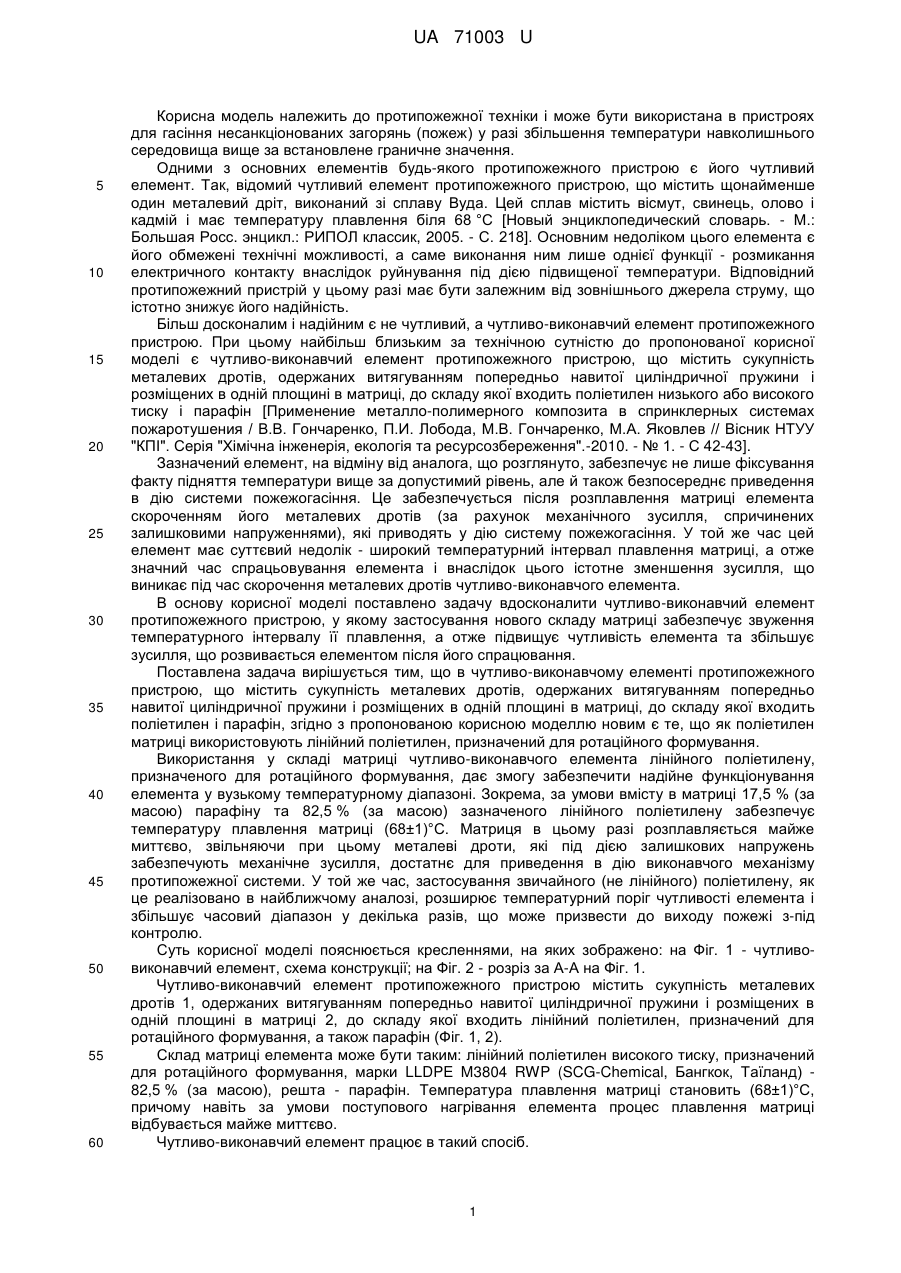

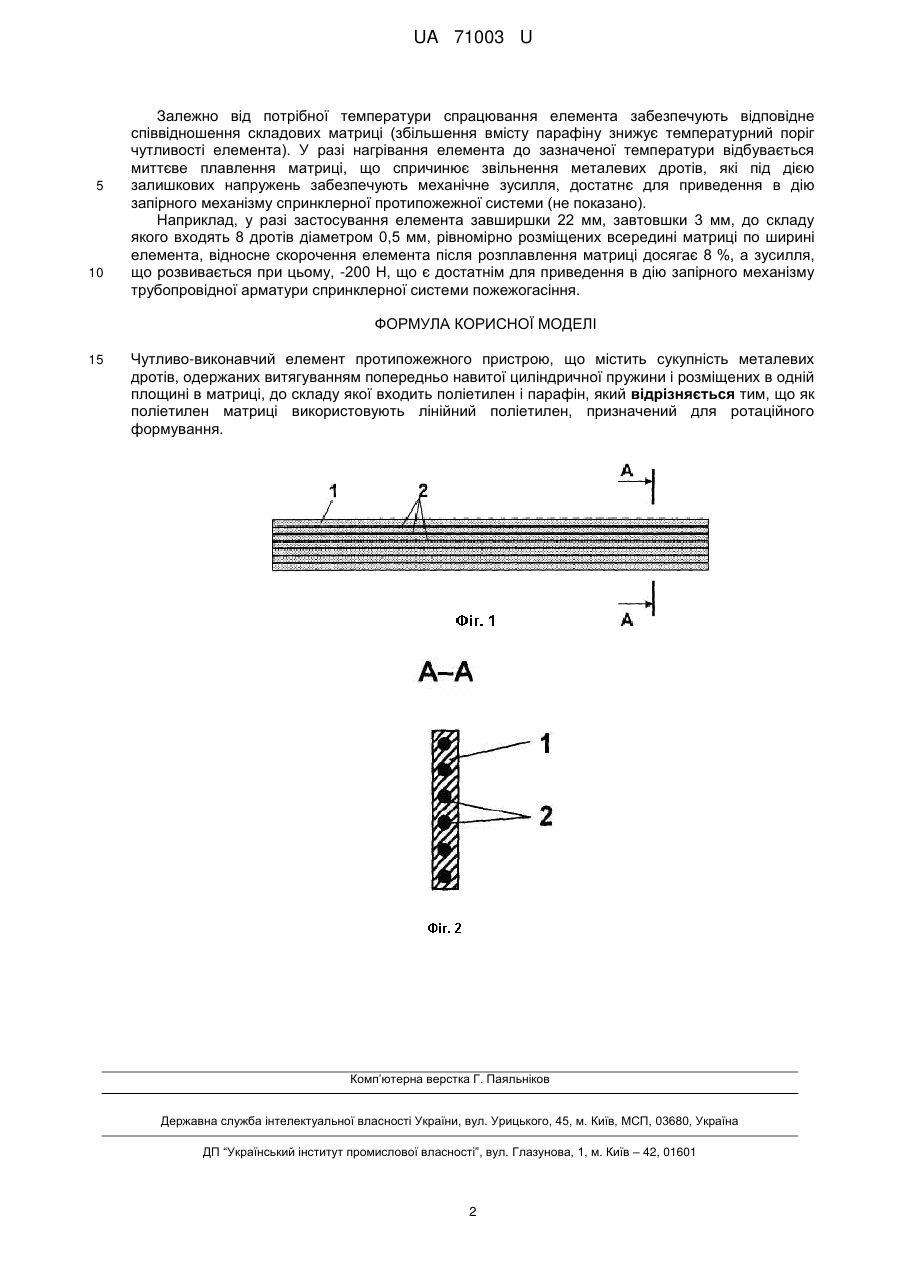

Реферат: Чутливо-виконавчий елемент протипожежного пристрою містить сукупність металевих дротів, одержаних витягуванням попередньо навитої циліндричної пружини і розміщених в одній площині в матриці, до складу якої входить поліетилен і парафін. Як поліетилен матриці використовують лінійний поліетилен, призначений для ротаційного формування. UA 71003 U (12) UA 71003 U UA 71003 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до протипожежної техніки і може бути використана в пристроях для гасіння несанкціонованих загорянь (пожеж) у разі збільшення температури навколишнього середовища вище за встановлене граничне значення. Одними з основних елементів будь-якого протипожежного пристрою є його чутливий елемент. Так, відомий чутливий елемент протипожежного пристрою, що містить щонайменше один металевий дріт, виконаний зі сплаву Вуда. Цей сплав містить вісмут, свинець, олово і кадмій і має температуру плавлення біля 68 °C [Новый энциклопедический словарь. - Μ.: Большая Росс. энцикл.: РИПОЛ классик, 2005. - С. 218]. Основним недоліком цього елемента є його обмежені технічні можливості, а саме виконання ним лише однієї функції - розмикання електричного контакту внаслідок руйнування під дією підвищеної температури. Відповідний протипожежний пристрій у цьому разі має бути залежним від зовнішнього джерела струму, що істотно знижує його надійність. Більш досконалим і надійним є не чутливий, а чутливо-виконавчий елемент протипожежного пристрою. При цьому найбільш близьким за технічною сутністю до пропонованої корисної моделі є чутливо-виконавчий елемент протипожежного пристрою, що містить сукупність металевих дротів, одержаних витягуванням попередньо навитої циліндричної пружини і розміщених в одній площині в матриці, до складу якої входить поліетилен низького або високого тиску і парафін [Применение металло-полимерного композита в спринклерных системах пожаротушения / В.В. Гончаренко, П.И. Лобода, М.В. Гончаренко, М.А. Яковлев // Вісник НТУУ "КПІ". Серія "Хімічна інженерія, екологія та ресурсозбереження".-2010. - № 1. - С 42-43]. Зазначений елемент, на відміну від аналога, що розглянуто, забезпечує не лише фіксування факту підняття температури вище за допустимий рівень, але й також безпосереднє приведення в дію системи пожежогасіння. Це забезпечується після розплавлення матриці елемента скороченням його металевих дротів (за рахунок механічного зусилля, спричинених залишковими напруженнями), які приводять у дію систему пожежогасіння. У той же час цей елемент має суттєвий недолік - широкий температурний інтервал плавлення матриці, а отже значний час спрацьовування елемента і внаслідок цього істотне зменшення зусилля, що виникає під час скорочення металевих дротів чутливо-виконавчого елемента. В основу корисної моделі поставлено задачу вдосконалити чутливо-виконавчий елемент протипожежного пристрою, у якому застосування нового складу матриці забезпечує звуження температурного інтервалу її плавлення, а отже підвищує чутливість елемента та збільшує зусилля, що розвивається елементом після його спрацювання. Поставлена задача вирішується тим, що в чутливо-виконавчому елементі протипожежного пристрою, що містить сукупність металевих дротів, одержаних витягуванням попередньо навитої циліндричної пружини і розміщених в одній площині в матриці, до складу якої входить поліетилен і парафін, згідно з пропонованою корисною моделлю новим є те, що як поліетилен матриці використовують лінійний поліетилен, призначений для ротаційного формування. Використання у складі матриці чутливо-виконавчого елемента лінійного поліетилену, призначеного для ротаційного формування, дає змогу забезпечити надійне функціонування елемента у вузькому температурному діапазоні. Зокрема, за умови вмісту в матриці 17,5 % (за масою) парафіну та 82,5 % (за масою) зазначеного лінійного поліетилену забезпечує температуру плавлення матриці (68±1)°С. Матриця в цьому разі розплавляється майже миттєво, звільняючи при цьому металеві дроти, які під дією залишкових напружень забезпечують механічне зусилля, достатнє для приведення в дію виконавчого механізму протипожежної системи. У той же час, застосування звичайного (не лінійного) поліетилену, як це реалізовано в найближчому аналозі, розширює температурний поріг чутливості елемента і збільшує часовий діапазон у декілька разів, що може призвести до виходу пожежі з-під контролю. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - чутливовиконавчий елемент, схема конструкції; на Фіг. 2 - розріз за А-А на Фіг. 1. Чутливо-виконавчий елемент протипожежного пристрою містить сукупність металевих дротів 1, одержаних витягуванням попередньо навитої циліндричної пружини і розміщених в одній площині в матриці 2, до складу якої входить лінійний поліетилен, призначений для ротаційного формування, а також парафін (Фіг. 1, 2). Склад матриці елемента може бути таким: лінійний поліетилен високого тиску, призначений для ротаційного формування, марки LLDPE M3804 RWP (SCG-Chemical, Бангкок, Таїланд) 82,5 % (за масою), решта - парафін. Температура плавлення матриці становить (68±1)°С, причому навіть за умови поступового нагрівання елемента процес плавлення матриці відбувається майже миттєво. Чутливо-виконавчий елемент працює в такий спосіб. 1 UA 71003 U 5 10 Залежно від потрібної температури спрацювання елемента забезпечують відповідне співвідношення складових матриці (збільшення вмісту парафіну знижує температурний поріг чутливості елемента). У разі нагрівання елемента до зазначеної температури відбувається миттєве плавлення матриці, що спричинює звільнення металевих дротів, які під дією залишкових напружень забезпечують механічне зусилля, достатнє для приведення в дію запірного механізму спринклерної протипожежної системи (не показано). Наприклад, у разі застосування елемента завширшки 22 мм, завтовшки 3 мм, до складу якого входять 8 дротів діаметром 0,5 мм, рівномірно розміщених всередині матриці по ширині елемента, відносне скорочення елемента після розплавлення матриці досягає 8 %, а зусилля, що розвивається при цьому, -200 Н, що є достатнім для приведення в дію запірного механізму трубопровідної арматури спринклерної системи пожежогасіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Чутливо-виконавчий елемент протипожежного пристрою, що містить сукупність металевих дротів, одержаних витягуванням попередньо навитої циліндричної пружини і розміщених в одній площині в матриці, до складу якої входить поліетилен і парафін, який відрізняється тим, що як поліетилен матриці використовують лінійний поліетилен, призначений для ротаційного формування. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
