Ланцюгова передача

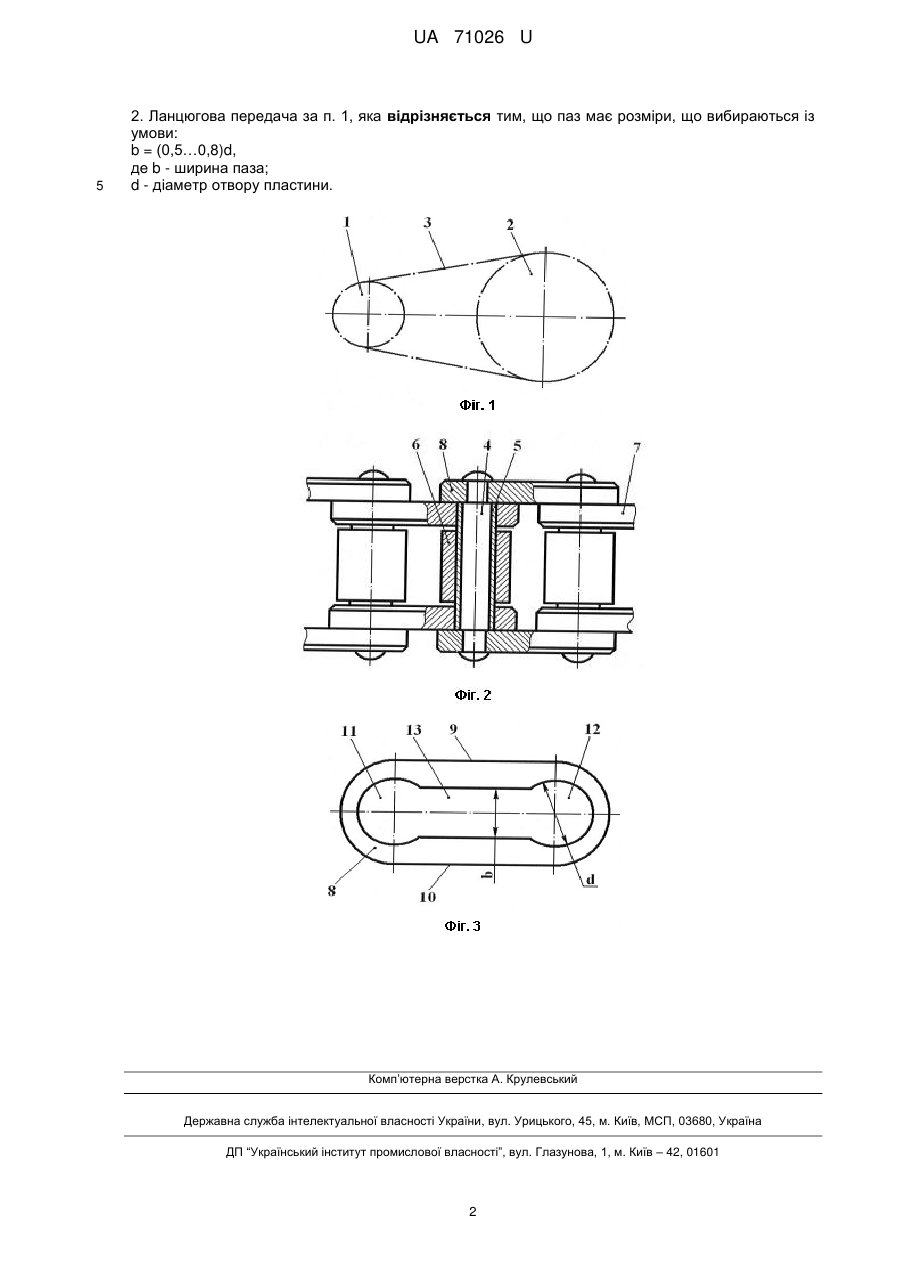

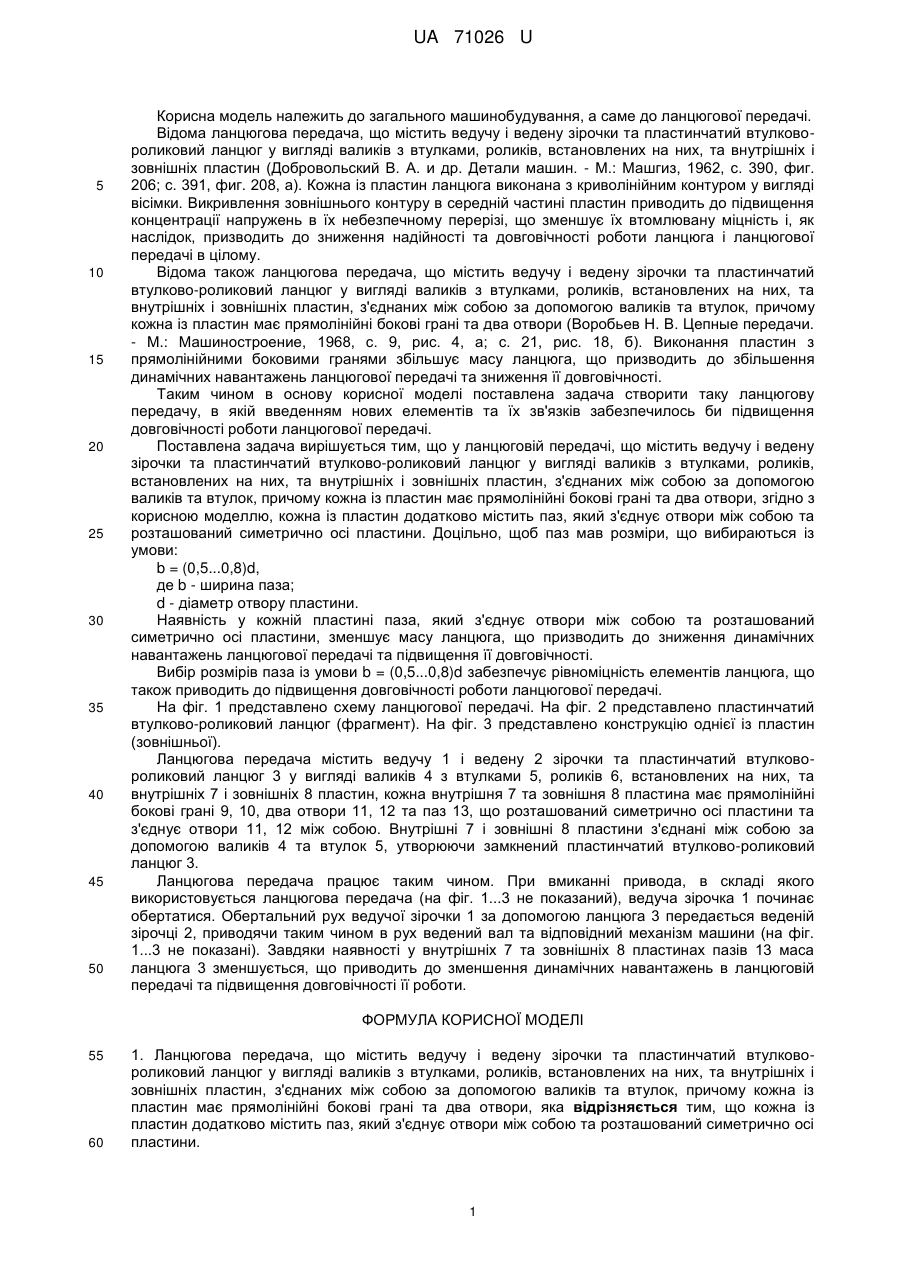

Реферат: UA 71026 U UA 71026 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до загального машинобудування, а саме до ланцюгової передачі. Відома ланцюгова передача, що містить ведучу і ведену зірочки та пластинчатий втулковороликовий ланцюг у вигляді валиків з втулками, роликів, встановлених на них, та внутрішніх і зовнішніх пластин (Добровольский В. А. и др. Детали машин. - М.: Машгиз, 1962, с. 390, фиг. 206; с. 391, фиг. 208, а). Кожна із пластин ланцюга виконана з криволінійним контуром у вигляді вісімки. Викривлення зовнішнього контуру в середній частині пластин приводить до підвищення концентрації напружень в їх небезпечному перерізі, що зменшує їх втомлювану міцність і, як наслідок, призводить до зниження надійності та довговічності роботи ланцюга і ланцюгової передачі в цілому. Відома також ланцюгова передача, що містить ведучу і ведену зірочки та пластинчатий втулково-роликовий ланцюг у вигляді валиків з втулками, роликів, встановлених на них, та внутрішніх і зовнішніх пластин, з'єднаних між собою за допомогою валиків та втулок, причому кожна із пластин має прямолінійні бокові грані та два отвори (Воробьев Н. В. Цепные передачи. - М.: Машиностроение, 1968, с. 9, рис. 4, а; с. 21, рис. 18, б). Виконання пластин з прямолінійними боковими гранями збільшує масу ланцюга, що призводить до збільшення динамічних навантажень ланцюгової передачі та зниження її довговічності. Таким чином в основу корисної моделі поставлена задача створити таку ланцюгову передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи ланцюгової передачі. Поставлена задача вирішується тим, що у ланцюговій передачі, що містить ведучу і ведену зірочки та пластинчатий втулково-роликовий ланцюг у вигляді валиків з втулками, роликів, встановлених на них, та внутрішніх і зовнішніх пластин, з'єднаних між собою за допомогою валиків та втулок, причому кожна із пластин має прямолінійні бокові грані та два отвори, згідно з корисною моделлю, кожна із пластин додатково містить паз, який з'єднує отвори між собою та розташований симетрично осі пластини. Доцільно, щоб паз мав розміри, що вибираються із умови: b = (0,5...0,8)d, де b - ширина паза; d - діаметр отвору пластини. Наявність у кожній пластині паза, який з'єднує отвори між собою та розташований симетрично осі пластини, зменшує масу ланцюга, що призводить до зниження динамічних навантажень ланцюгової передачі та підвищення її довговічності. Вибір розмірів паза із умови b = (0,5...0,8)d забезпечує рівноміцність елементів ланцюга, що також приводить до підвищення довговічності роботи ланцюгової передачі. На фіг. 1 представлено схему ланцюгової передачі. На фіг. 2 представлено пластинчатий втулково-роликовий ланцюг (фрагмент). На фіг. 3 представлено конструкцію однієї із пластин (зовнішньої). Ланцюгова передача містить ведучу 1 і ведену 2 зірочки та пластинчатий втулковороликовий ланцюг 3 у вигляді валиків 4 з втулками 5, роликів 6, встановлених на них, та внутрішніх 7 і зовнішніх 8 пластин, кожна внутрішня 7 та зовнішня 8 пластина має прямолінійні бокові грані 9, 10, два отвори 11, 12 та паз 13, що розташований симетрично осі пластини та з'єднує отвори 11, 12 між собою. Внутрішні 7 і зовнішні 8 пластини з'єднані між собою за допомогою валиків 4 та втулок 5, утворюючи замкнений пластинчатий втулково-роликовий ланцюг 3. Ланцюгова передача працює таким чином. При вмиканні привода, в складі якого використовується ланцюгова передача (на фіг. 1...3 не показаний), ведуча зірочка 1 починає обертатися. Обертальний рух ведучої зірочки 1 за допомогою ланцюга 3 передається веденій зірочці 2, приводячи таким чином в рух ведений вал та відповідний механізм машини (на фіг. 1...3 не показані). Завдяки наявності у внутрішніх 7 та зовнішніх 8 пластинах пазів 13 маса ланцюга 3 зменшується, що приводить до зменшення динамічних навантажень в ланцюговій передачі та підвищення довговічності її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Ланцюгова передача, що містить ведучу і ведену зірочки та пластинчатий втулковороликовий ланцюг у вигляді валиків з втулками, роликів, встановлених на них, та внутрішніх і зовнішніх пластин, з'єднаних між собою за допомогою валиків та втулок, причому кожна із пластин має прямолінійні бокові грані та два отвори, яка відрізняється тим, що кожна із пластин додатково містить паз, який з'єднує отвори між собою та розташований симетрично осі пластини. 1 UA 71026 U 5 2. Ланцюгова передача за п. 1, яка відрізняється тим, що паз має розміри, що вибираються із умови: b = (0,5…0,8)d, де b - ширина паза; d - діаметр отвору пластини. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
