Привід круглов’язальної машини

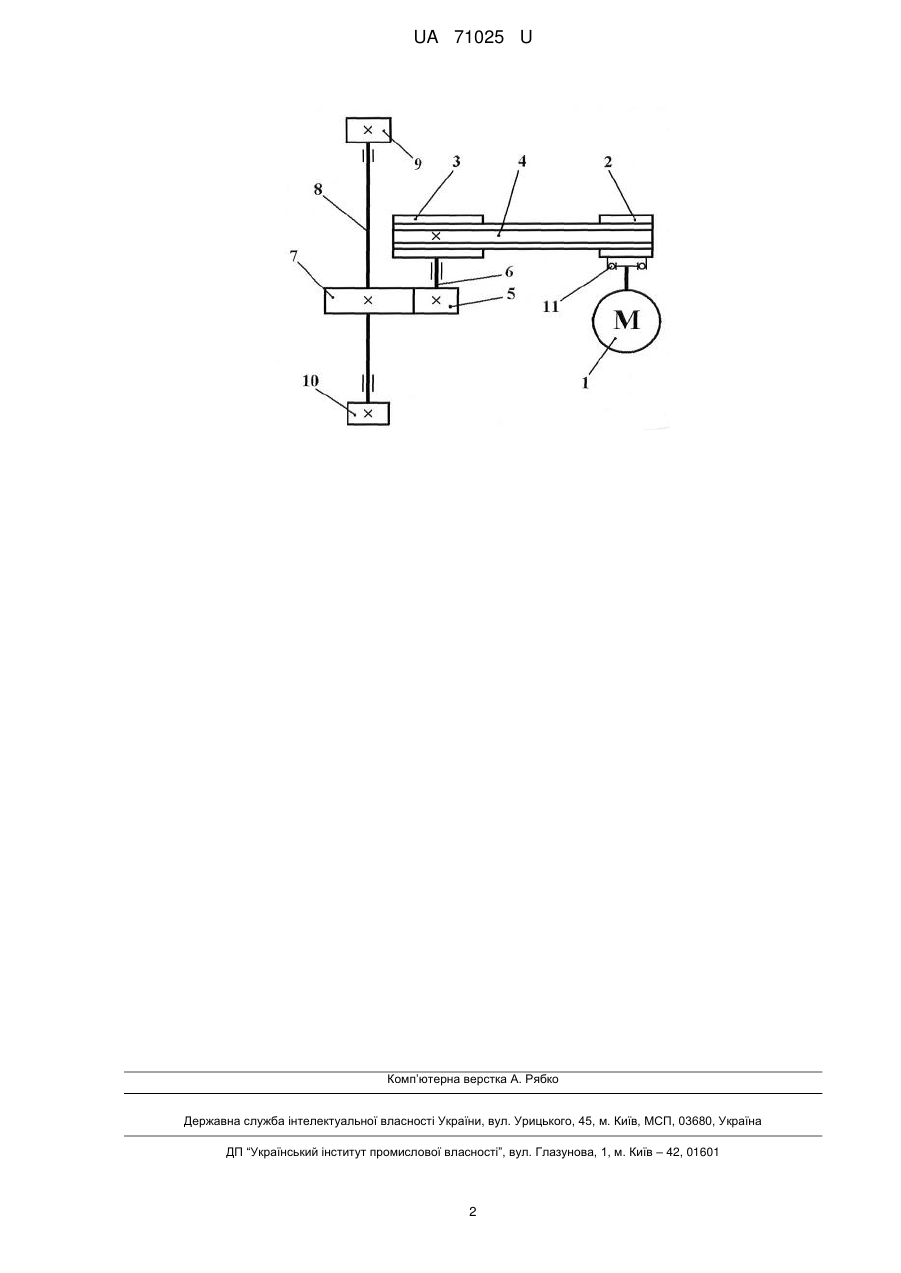

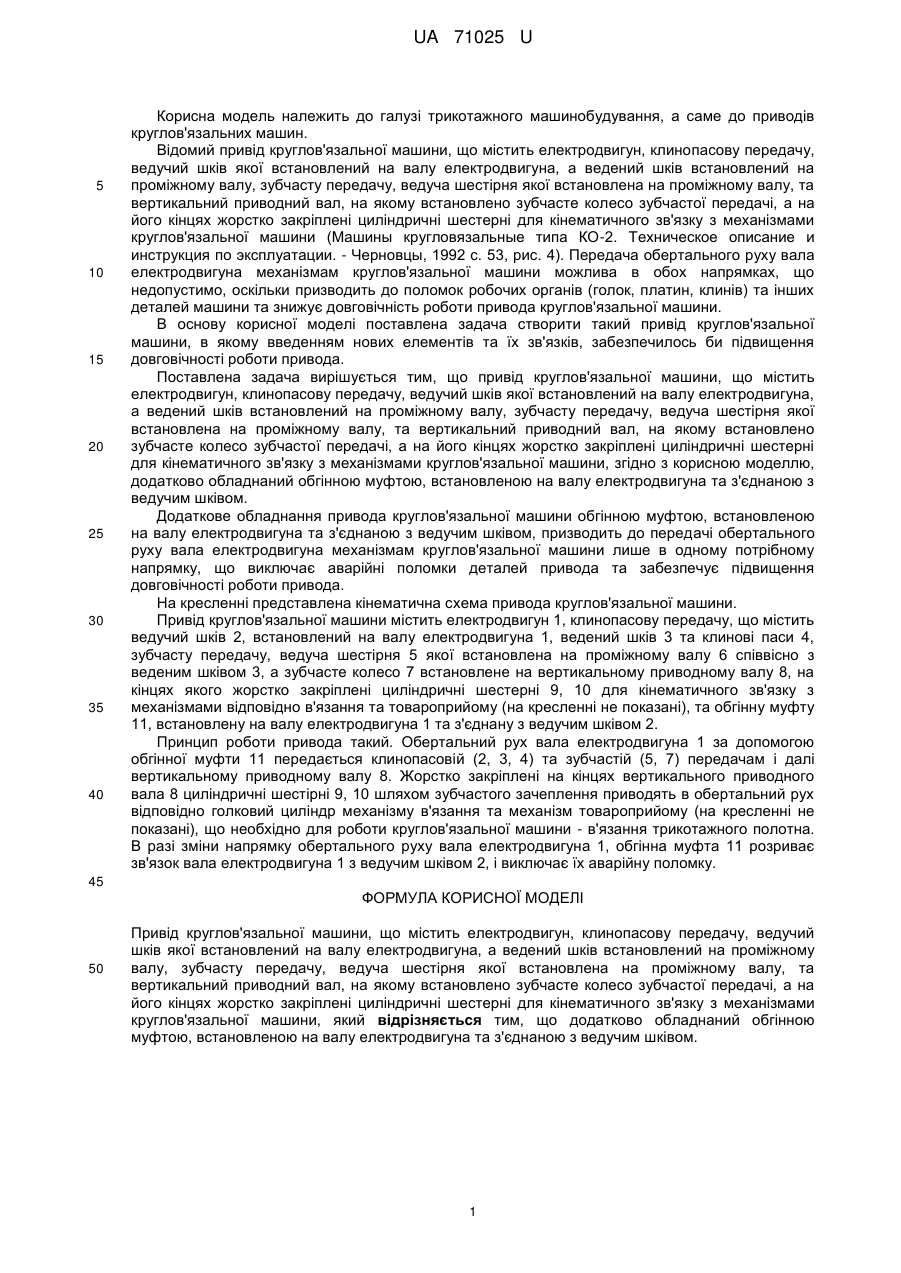

Реферат: Привід круглов'язальної машини містить електродвигун, клинопасову передачу, ведучий шків, ведений шків, зубчасту передачу, шестерні та вертикальний приводний вал. Додатково обладнаний обгінною муфтою, встановленою на валу електродвигуна та з'єднаною з ведучим шківом. UA 71025 U (54) ПРИВІД КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 71025 U UA 71025 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы, 1992 с. 53, рис. 4). Передача обертального руху вала електродвигуна механізмам круглов'язальної машини можлива в обох напрямках, що недопустимо, оскільки призводить до поломок робочих органів (голок, платин, клинів) та інших деталей машини та знижує довговічність роботи привода круглов'язальної машини. В основу корисної моделі поставлена задача створити такий привід круглов'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішується тим, що привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, згідно з корисною моделлю, додатково обладнаний обгінною муфтою, встановленою на валу електродвигуна та з'єднаною з ведучим шківом. Додаткове обладнання привода круглов'язальної машини обгінною муфтою, встановленою на валу електродвигуна та з'єднаною з ведучим шківом, призводить до передачі обертального руху вала електродвигуна механізмам круглов'язальної машини лише в одному потрібному напрямку, що виключає аварійні поломки деталей привода та забезпечує підвищення довговічності роботи привода. На кресленні представлена кінематична схема привода круглов'язальної машини. Привід круглов'язальної машини містить електродвигун 1, клинопасову передачу, що містить ведучий шків 2, встановлений на валу електродвигуна 1, ведений шків 3 та клинові паси 4, зубчасту передачу, ведуча шестірня 5 якої встановлена на проміжному валу 6 співвісно з веденим шківом 3, а зубчасте колесо 7 встановлене на вертикальному приводному валу 8, на кінцях якого жорстко закріплені циліндричні шестерні 9, 10 для кінематичного зв'язку з механізмами відповідно в'язання та товароприйому (на кресленні не показані), та обгінну муфту 11, встановлену на валу електродвигуна 1 та з'єднану з ведучим шківом 2. Принцип роботи привода такий. Обертальний рух вала електродвигуна 1 за допомогою обгінної муфти 11 передається клинопасовій (2, 3, 4) та зубчастій (5, 7) передачам і далі вертикальному приводному валу 8. Жорстко закріплені на кінцях вертикального приводного вала 8 циліндричні шестірні 9, 10 шляхом зубчастого зачеплення приводять в обертальний рух відповідно голковий циліндр механізму в'язання та механізм товароприйому (на кресленні не показані), що необхідно для роботи круглов'язальної машини - в'язання трикотажного полотна. В разі зміни напрямку обертального руху вала електродвигуна 1, обгінна муфта 11 розриває зв'язок вала електродвигуна 1 з ведучим шківом 2, і виключає їх аварійну поломку. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлений на валу електродвигуна, а ведений шків встановлений на проміжному валу, зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу, та вертикальний приводний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що додатково обладнаний обгінною муфтою, встановленою на валу електродвигуна та з'єднаною з ведучим шківом. 1 UA 71025 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
