Карусельна сушарка

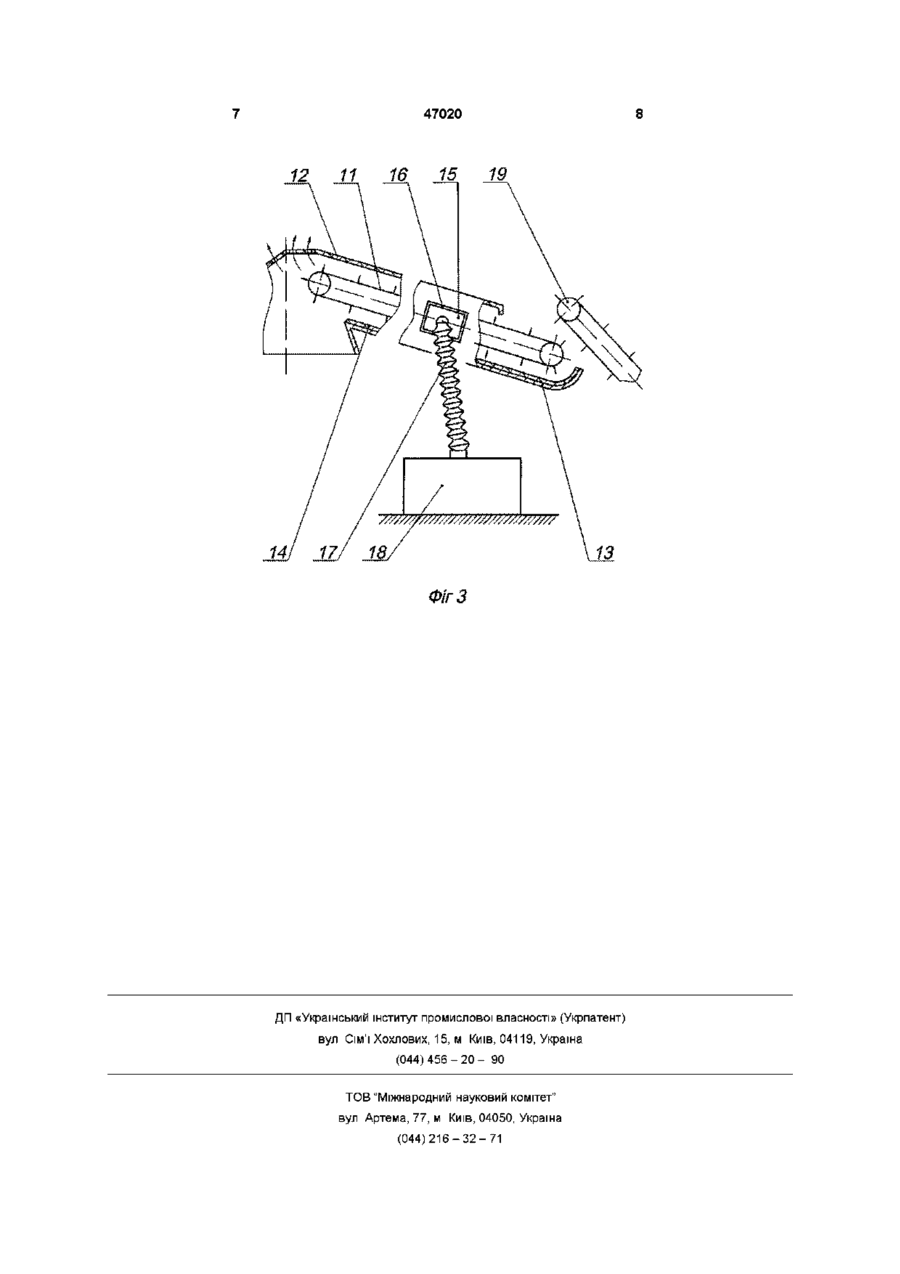

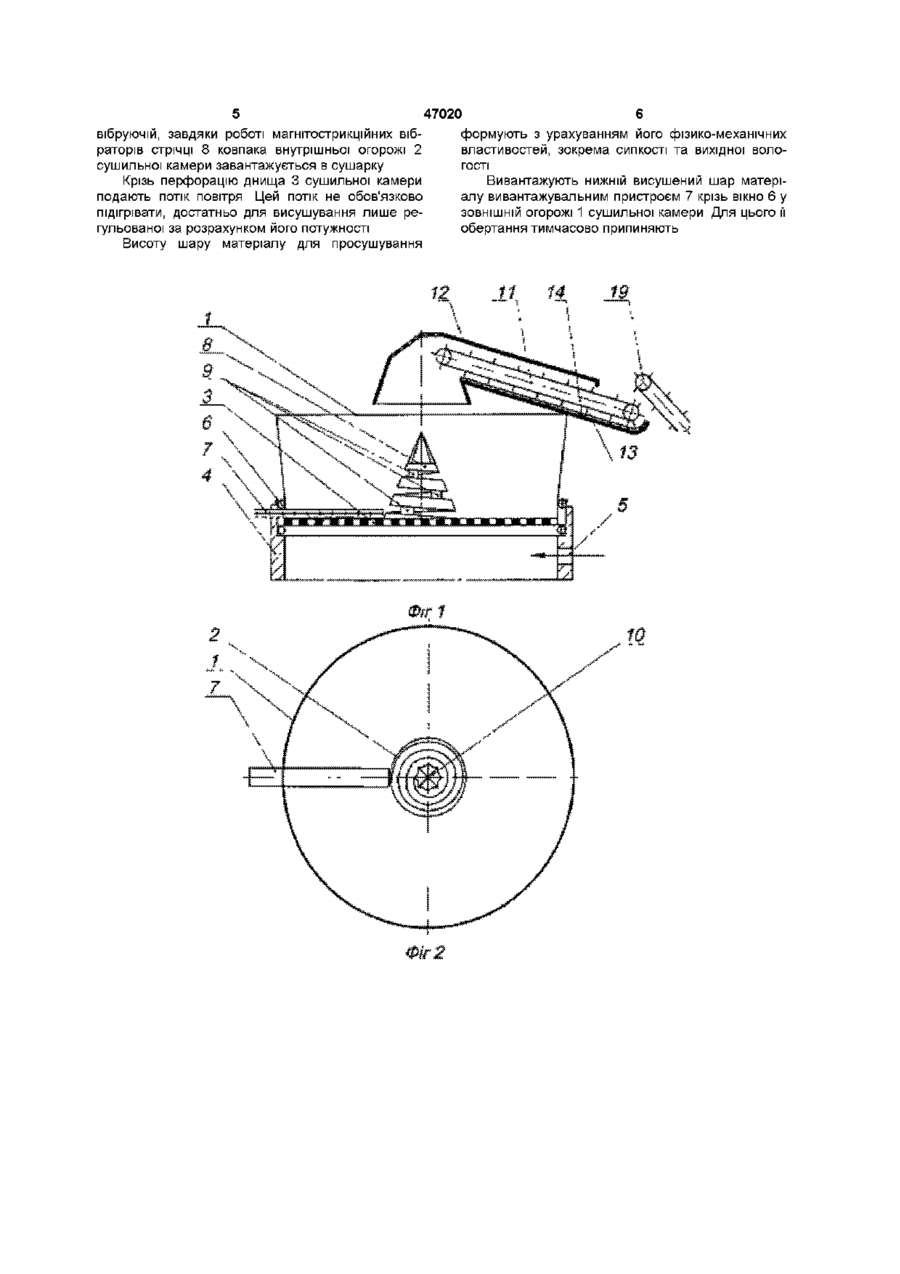

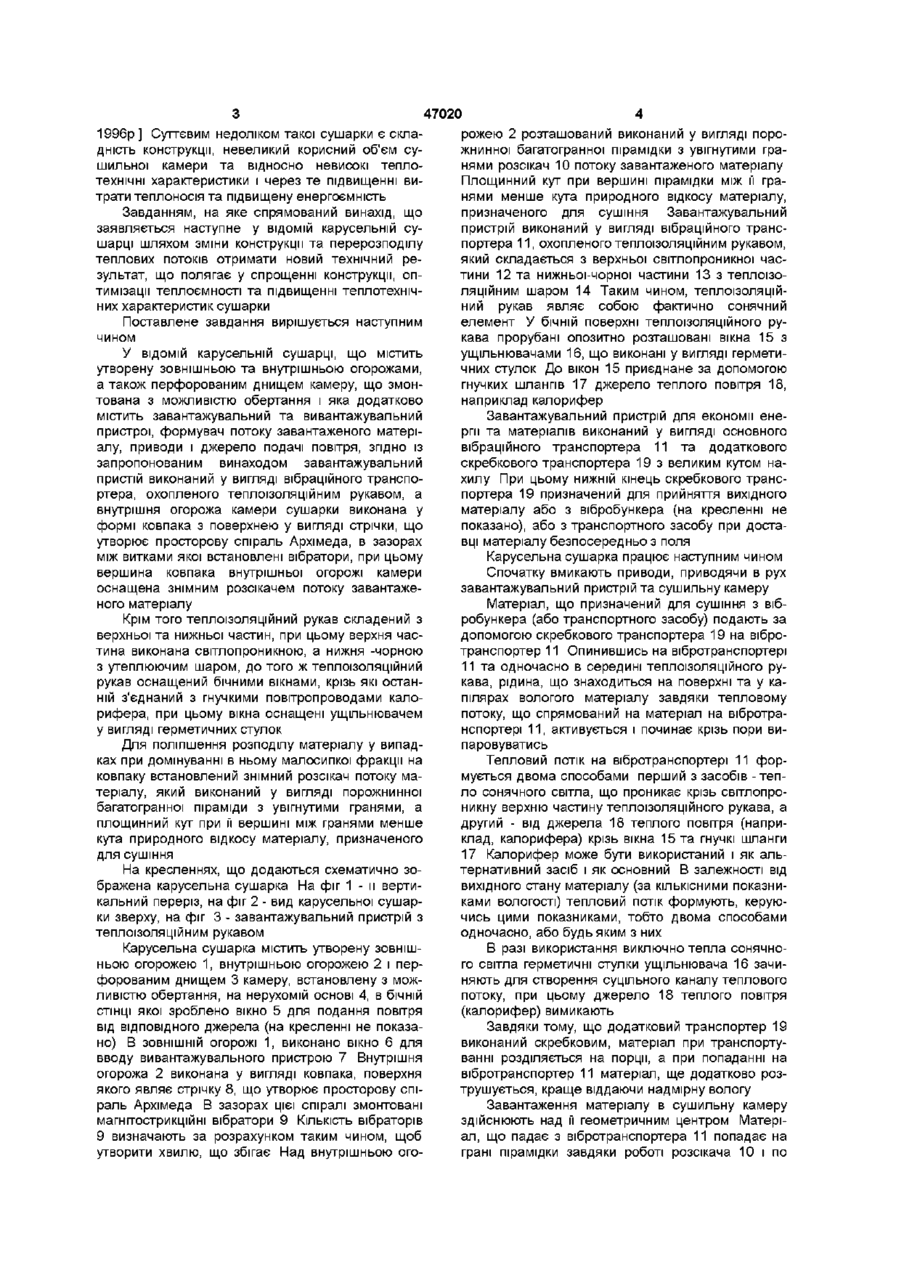

1 Карусельна сушарка, що містить утворену зовнішньою та внутрішньою огорожами, а також перфорованим днищем камеру, що змонтована з можливістю обертання, і яка додатково містить завантажувальний та вивантажувальний пристрої, формувач потоку завантажувального матеріалу, приводи і джерело подачі повітря, яка відрізняється тим, що завантажувальний пристрій виконаний у вигляді вібраційного транспортера, охопленого теплоізоляційним рукавом, а внутрішня огорожа камери сушарки виконана у формі ковпака з поверхнею у вигляді стрічки, що утворює просторову спіраль Архімеда, в зазорах між витками якої встановлені вібратори, при цьому вершина ковпака внутрішньої огорожі камери оснащена знімним розсікачем потоку завантаженого матеріалу 2 Карусельна сушарка за п 1, яка відрізняється тим, що теплоізоляційний рукав складений з верхньої та нижньої частин, при цьому верхня частина виконана світлопроникною, а нижня - чорною з утеплюючим шаром 3 Карусельна сушарка за п 1, яка відрізняється тим, що теплоізоляційний рукав оснащений бічними вікнами, крізь які останній з'єднаний з гнучкими повітропроводами калорифера, при цьому вікна оснащені ущільнювачем у вигляді герметичних стулок 4 Карусельна сушарка за п 1, яка відрізняється тим, що знімний розсікач матеріалу виконаний у вигляді порожнинної багатогранної пірамідки з увігнутими гранями, а площинний кут при и вершині між гранями менше кута природного відкосу матеріалу, призначеного для сушіння Винахід належить до сушильної техніки і може бути використаний для сушки сипких та малосипких сільськогосподарських матеріалів Відома сушарка для сільськогосподарських продуктів, яка містить нерухому кільцеву камеру, що утворена зовнішньою стінкою, перфорованим днищем і внутрішньою стінкою з ущільнювачем, нижню кільцеву порожнину з патрубком, теплогенератор, радіальний канал з транспортером і лотком, розвантажувальний пристрій, розподілювач і завантажувальний транспортер, при цьому для регулювання швидкості завантаження і розвантаження платформа розподілювача споряджена механізмом регулювання швидкості, а розвантажувальний пристрій має кожух, що утворює з лотком розвантажувальний канал [Див авт свід СРСР № 922462, F 26B9/06, 1982р] Недоліком такої сушарки є її велика метало- і матеріалоємність через складність і громіздкість конструкції та невисокий корисний об'єм сушильної камери утворену зовнішньою та внутрішньою огорожами і перфорованим днищем камеру, яка встановлена з можливістю обертання на нерухомому цоколі, і додатково містить вивантажувальний пристрій, завантажувальний транспортер для малосипучих матеріалів, а також завантажувальний приспи, що складається з формувача, живильника телескопічних трубопроводів та норм для завантаження сипких матеріалів в камеру [Див автор, свідот СРСР № 1620793, F 26 В15/04 1988р] Недоліком такої сушарки є складність конструкції та, як наслідок, велика матеріаломісткість Найбільш близькою за технічною суттю до карусельної сушарки, що пропонується, є карусельна сушарка, що містить утворену зовнішню і внутрішню огорожами та перфорованим днищем сушильну камеру, встановлену з можливістю обертання на нерухомій основі, вивантажувальний та завантажувальний пристрої, формувач потоку завантаженого матеріалу, приводи і джерело подачі повітря [Див патент України № 22863, F26B15/04 Відома також карусельна сушарка, що містить О о 47020 1996р] Суттєвим недоліком такої сушарки є складність конструкції, невеликий корисний об'єм сушильної камери та відносно невисокі теплотехнічні характеристики і через те підвищенні витрати теплоносія та підвищену енергоємність Завданням, на яке спрямований винахід, що заявляється наступне у ВІДОМІЙ карусельній сушарці шляхом зміни конструкції та перерозподілу теплових потоків отримати новий технічний результат, що полягає у спрощенні конструкції, оптимізацм теплоємності та підвищенні теплотехнічних характеристик сушарки Поставлене завдання вирішується наступним чином У ВІДОМІЙ карусельній сушарці, що містить утворену зовнішньою та внутрішньою огорожами, а також перфорованим днищем камеру, що змонтована з можливістю обертання і яка додатково містить завантажувальний та вивантажувальний пристрої, формувач потоку завантаженого матеріалу, приводи і джерело подачі повітря, згідно із запропонованим винаходом завантажувальний пристій виконаний у вигляді вібраційного транспортера, охопленого теплоізоляційним рукавом, а внутрішня огорожа камери сушарки виконана у формі ковпака з поверхнею у вигляді стрічки, що утворює просторову спіраль Архімеда, в зазорах між витками якої встановлені вібратори, при цьому вершина ковпака внутрішньої огорожі камери оснащена знімним розсікачем потоку завантаженого матеріалу Крім того теплоізоляційний рукав складений з верхньої та нижньої частин, при цьому верхня частина виконана світлопроникною, а нижня -чорною з утеплюючим шаром, до того ж теплоізоляційний рукав оснащений бічними вікнами, крізь які останній з'єднаний з гнучкими повітропроводами калорифера, при цьому вікна оснащені ущільнювачем у вигляді герметичних стулок Для поліпшення розподілу матеріалу у випадках при домінуванні в ньому малосипкої фракції на ковпаку встановлений знімний розсікач потоку матеріалу, який виконаний у вигляді порожнинної багатогранної піраміди з увігнутими гранями, а площинний кут при її вершині між гранями менше кута природного відкосу матеріалу, призначеного для сушіння На кресленнях, що додаються схематично зображена карусельна сушарка На фіг 1 - и вертикальний переріз, на фіг 2 - вид карусельної сушарки зверху, на фіг 3 - завантажувальний пристрій з теплоізоляційним рукавом Карусельна сушарка містить утворену зовнішньою огорожею 1, внутрішньою огорожею 2 і перфорованим днищем 3 камеру, встановлену з можливістю обертання, на нерухомій основі 4, в бічній СТІНЦІ якої зроблено вікно 5 для подання повітря від ВІДПОВІДНОГО джерела (на кресленні не показано) В ЗОВНІШНІЙ огорожі 1, виконано вікно 6 для вводу вивантажувального пристрою 7 Внутрішня огорожа 2 виконана у вигляді ковпака, поверхня якого являє стрічку 8, що утворює просторову спіраль Архімеда В зазорах цієї спіралі змонтовані магнітострикційні вібратори 9 КІЛЬКІСТЬ вібраторів 9 визначають за розрахунком таким чином, щоб утворити хвилю, що збігає Над внутрішньою ого рожею 2 розташований виконаний у вигляді порожнинної багатогранної пірамідки з увігнутими гранями розсікач 10 потоку завантаженого матеріалу Площинний кут при вершині пірамідки між її гранями менше кута природного відкосу матеріалу, призначеного для сушіння Завантажувальний пристрій виконаний у вигляді вібраційного транспортера 11, охопленого теплоізоляційним рукавом, який складається з верхньої світлопроникної частини 12 та нижньоі-чорної частини 13 з теплоізоляційним шаром 14 Таким чином, теплоізоляційний рукав являє собою фактично сонячний елемент У бічній поверхні теплоізоляційного рукава прорубані опозитно розташовані вікна 15 з ущільнювачами 16, що виконані у вигляді герметичних стулок До вікон 15 приєднане за допомогою гнучких шлангів 17 джерело теплого повітря 18, наприклад калорифер Завантажувальний пристрій для економії енергії та матеріалів виконаний у вигляді основного вібраційного транспортера 11 та додаткового скребкового транспортера 19 з великим кутом нахилу При цьому нижній кінець скребкового транспортера 19 призначений для прийняття вихідного матеріалу або з вібробункера (на кресленні не показано), або з транспортного засобу при доставці матеріалу безпосередньо з поля Карусельна сушарка працює наступним чином Спочатку вмикають приводи, приводячи в рух завантажувальний пристрій та сушильну камеру Матеріал, що призначений для сушіння з вібробункера (або транспортного засобу) подають за допомогою скребкового транспортера 19 на вібротранспортер 11 Опинившись на вібротранспортері 11 та одночасно в середині теплоізоляційного рукава, рідина, що знаходиться на поверхні та у капілярах вологого матеріалу завдяки тепловому потоку, що спрямований на матеріал на вібротранспортері 11, активується і починає крізь пори випаровуватись Тепловий потік на вібротранспортері 11 формується двома способами перший з засобів - тепло сонячного світла, що проникає крізь світлопроникну верхню частину теплоізоляційного рукава, а другий - від джерела 18 теплого повітря (наприклад, калорифера) крізь вікна 15 та гнучкі шланги 17 Калорифер може бути використаний і як альтернативний засіб і як основний В залежності від вихідного стану матеріалу (за КІЛЬКІСНИМИ показниками вологості) тепловий потік формують, керуючись цими показниками, тобто двома способами одночасно, або будь яким з них В разі використання виключно тепла сонячного світла герметичні стулки ущільнювача 16 зачиняють для створення суцільного каналу теплового потоку, при цьому джерело 18 теплого повітря (калорифер) вимикають Завдяки тому, що додатковий транспортер 19 виконаний скребковим, матеріал при транспортуванні розділяється на порції, а при попаданні на вібротранспортер 11 матеріал, ще додатково розтрушується, краще віддаючи надмірну вологу Завантаження матеріалу в сушильну камеру здійснюють над її геометричним центром Матеріал, що падає з вібротранспортера 11 попадає на грані пірамідки завдяки роботі розсікача 10 і по 47020 вібруючій, завдяки роботі магнітострикційних вібраторів стрічці 8 ковпака внутрішньої огорожі 2 сушильної камери завантажується в сушарку Крізь перфорацію днища 3 сушильної камери подають потік повітря Цей потік не обов'язково підігрівати, достатньо для висушування лише регульованої за розрахунком його потужності Висоту шару матеріалу для просушування 6 формують з урахуванням його фізико-механічних властивостей, зокрема сипкості та вихідної вологості Вивантажують нижній висушений шар матеріалу вивантажувальним пристроєм 7 крізь вікно 6 у ЗОВНІШНІЙ огорожі 1 сушильної камери Для цього її обертання тимчасово припиняють 47020 12 11 16 15 19 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
