Фазовий модуль

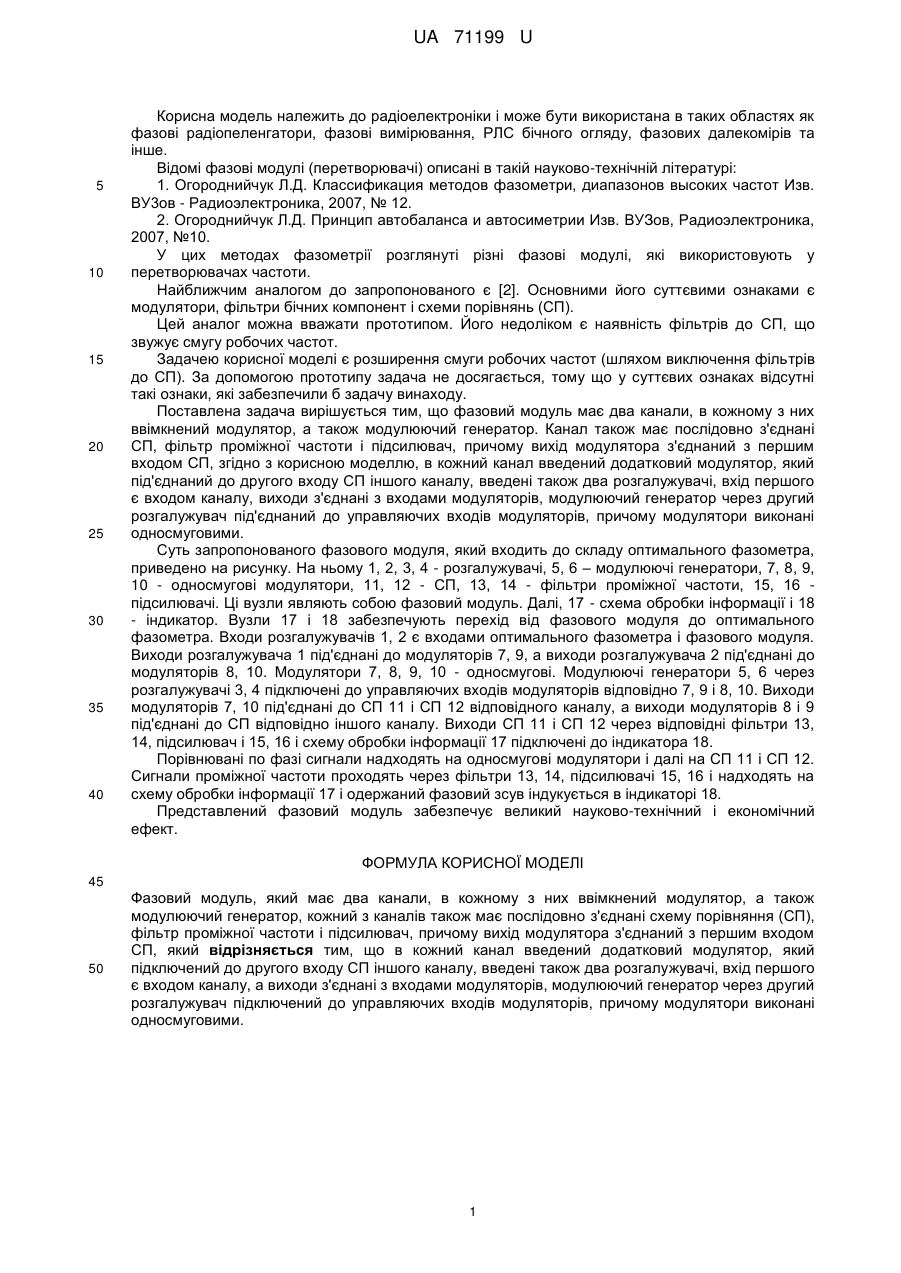

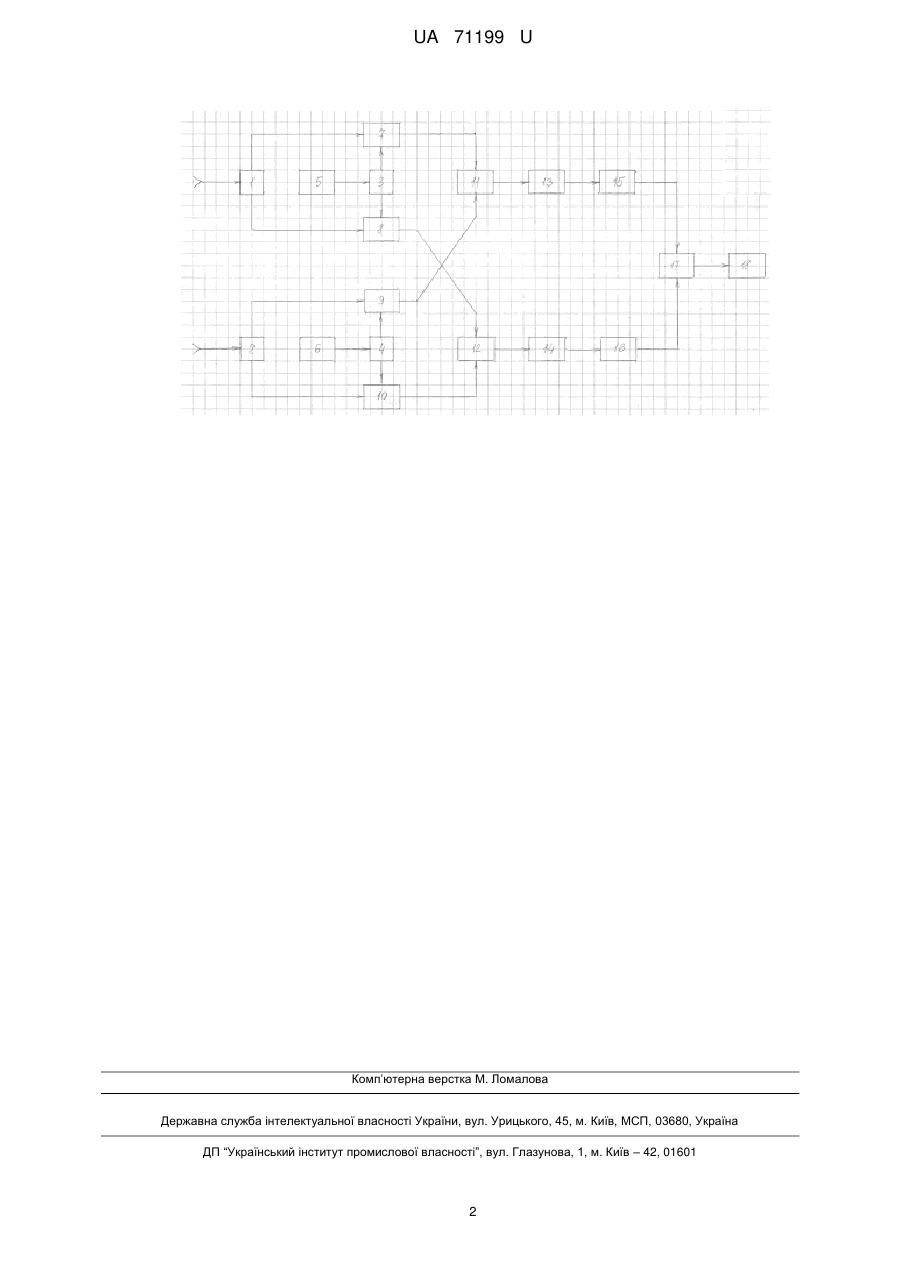

Реферат: Фазовий модуль має два канали, в кожному з них ввімкнений модулятор, а також модулюючий генератор, кожний з каналів також має послідовно з'єднані схему порівняння (СП), фільтр проміжної частоти і підсилювач, причому вихід модулятора з'єднаний з першим входом СП. В кожний канал введений додатковий модулятор, який підключений до другого входу СП іншого каналу, введені також два розгалужувачі, вхід першого є входом каналу, а виходи з'єднані з входами модуляторів, модулюючий генератор через другий розгалужувач підключений до управляючих входів модуляторів. UA 71199 U (54) ФАЗОВИЙ МОДУЛЬ UA 71199 U UA 71199 U 5 10 15 20 25 30 35 40 Корисна модель належить до радіоелектроніки і може бути використана в таких областях як фазові радіопеленгатори, фазові вимірювання, РЛС бічного огляду, фазових далекомірів та інше. Відомі фазові модулі (перетворювачі) описані в такій науково-технічній літературі: 1. Огороднийчук Л.Д. Классификация методов фазометри, диапазонов высоких частот Изв. ВУ3ов - Радиоэлектроника, 2007, № 12. 2. Огороднийчук Л.Д. Принцип автобаланса и автосиметрии Изв. ВУЗов, Радиоэлектроника, 2007, №10. У цих методах фазометрії розглянуті різні фазові модулі, які використовують у перетворювачах частоти. Найближчим аналогом до запропонованого є [2]. Основними його суттєвими ознаками є модулятори, фільтри бічних компонент і схеми порівнянь (СП). Цей аналог можна вважати прототипом. Його недоліком є наявність фільтрів до СП, що звужує смугу робочих частот. Задачею корисної моделі є розширення смуги робочих частот (шляхом виключення фільтрів до СП). За допомогою прототипу задача не досягається, тому що у суттєвих ознаках відсутні такі ознаки, які забезпечили б задачу винаходу. Поставлена задача вирішується тим, що фазовий модуль має два канали, в кожному з них ввімкнений модулятор, а також модулюючий генератор. Канал також має послідовно з'єднані СП, фільтр проміжної частоти і підсилювач, причому вихід модулятора з'єднаний з першим входом СП, згідно з корисною моделлю, в кожний канал введений додатковий модулятор, який під'єднаний до другого входу СП іншого каналу, введені також два розгалужувачі, вхід першого є входом каналу, виходи з'єднані з входами модуляторів, модулюючий генератор через другий розгалужувач під'єднаний до управляючих входів модуляторів, причому модулятори виконані односмуговими. Суть запропонованого фазового модуля, який входить до складу оптимального фазометра, приведено на рисунку. На ньому 1, 2, 3, 4 - розгалужувачі, 5, 6 – модулюючі генератори, 7, 8, 9, 10 - односмугові модулятори, 11, 12 - СП, 13, 14 - фільтри проміжної частоти, 15, 16 підсилювачі. Ці вузли являють собою фазовий модуль. Далі, 17 - схема обробки інформації і 18 - індикатор. Вузли 17 і 18 забезпечують перехід від фазового модуля до оптимального фазометра. Входи розгалужувачів 1, 2 є входами оптимального фазометра і фазового модуля. Виходи розгалужувача 1 під'єднані до модуляторів 7, 9, а виходи розгалужувача 2 під'єднані до модуляторів 8, 10. Модулятори 7, 8, 9, 10 - односмугові. Модулюючі генератори 5, 6 через розгалужувачі 3, 4 підключені до управляючих входів модуляторів відповідно 7, 9 і 8, 10. Виходи модуляторів 7, 10 під'єднані до СП 11 і СП 12 відповідного каналу, а виходи модуляторів 8 і 9 під'єднані до СП відповідно іншого каналу. Виходи СП 11 і СП 12 через відповідні фільтри 13, 14, підсилювач і 15, 16 і схему обробки інформації 17 підключені до індикатора 18. Порівнювані по фазі сигнали надходять на односмугові модулятори і далі на СП 11 і СП 12. Сигнали проміжної частоти проходять через фільтри 13, 14, підсилювачі 15, 16 і надходять на схему обробки інформації 17 і одержаний фазовий зсув індукується в індикаторі 18. Представлений фазовий модуль забезпечує великий науково-технічний і економічний ефект. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Фазовий модуль, який має два канали, в кожному з них ввімкнений модулятор, а також модулюючий генератор, кожний з каналів також має послідовно з'єднані схему порівняння (СП), фільтр проміжної частоти і підсилювач, причому вихід модулятора з'єднаний з першим входом СП, який відрізняється тим, що в кожний канал введений додатковий модулятор, який підключений до другого входу СП іншого каналу, введені також два розгалужувачі, вхід першого є входом каналу, а виходи з'єднані з входами модуляторів, модулюючий генератор через другий розгалужувач підключений до управляючих входів модуляторів, причому модулятори виконані односмуговими. 1 UA 71199 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
