Пневматичний висівний апарат

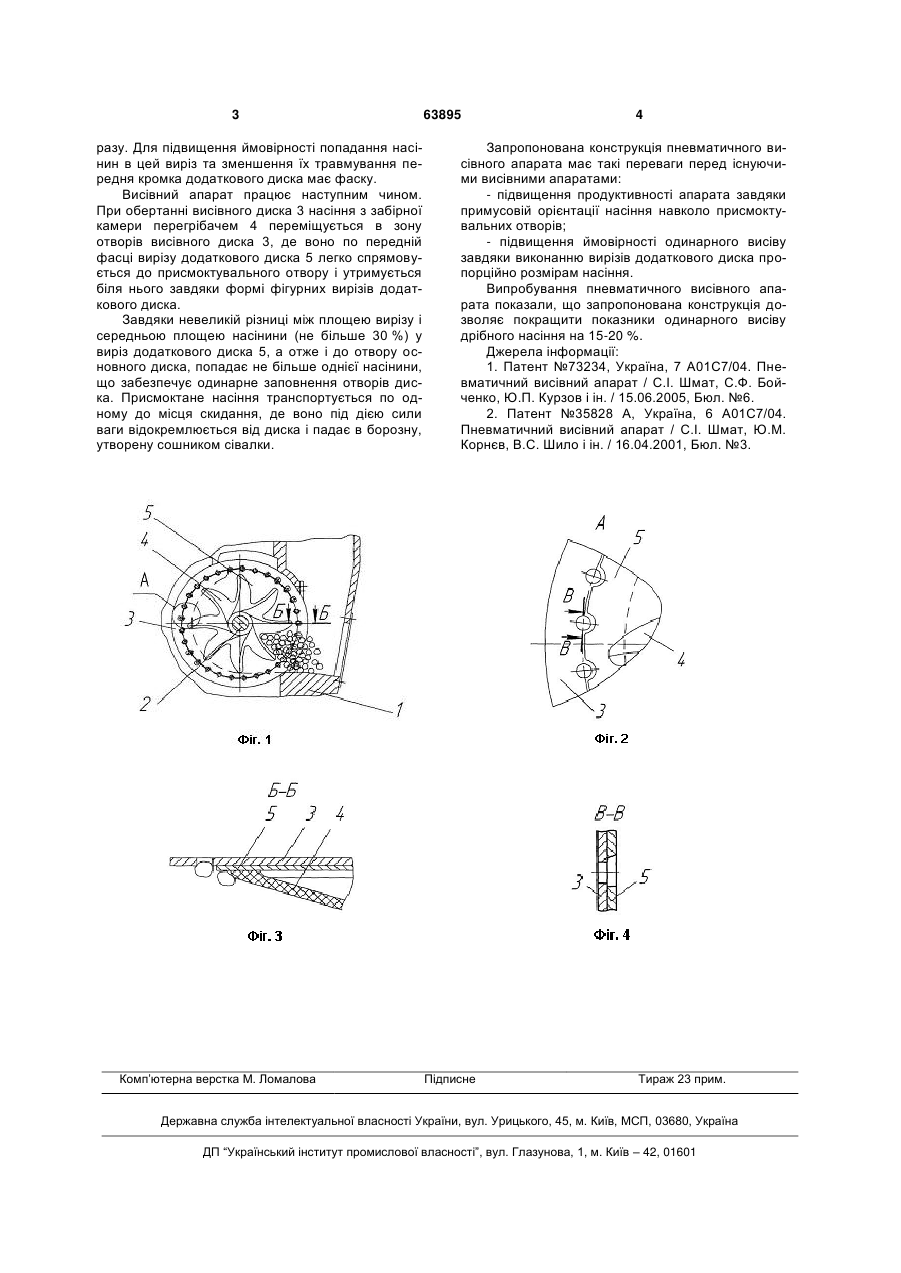

Пневматичний висівний апарат, що містить корпус, на привідному валу якого розміщений висівний диск і перегрібач, який відрізняється тим, що між висівним диском і перегрібачем встановлений додатковий диск, який по контуру має фігурні вирізи, при цьому діаметр додаткового диска більший середнього діаметра насінини в 1,1-1,2 разу, а для підвищення ймовірності попадання насінин в цей виріз та зменшення їх травмування передня кромка додаткового диска має фаску. (19) (21) u201103252 (22) 21.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ШМАТ СЕРГІЙ ІВАНОВИЧ, СВІРЕНЬ МИКОЛА ОЛЕКСАНДРОВИЧ, АБРАМОВА ВІКТОРІЯ ВІКТОРІВНА, ЛУШНІКОВ В'ЯЧЕСЛАВ МИХАЙЛОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 разу. Для підвищення ймовірності попадання насінин в цей виріз та зменшення їх травмування передня кромка додаткового диска має фаску. Висівний апарат працює наступним чином. При обертанні висівного диска 3 насіння з забірної камери перегрібачем 4 переміщується в зону отворів висівного диска 3, де воно по передній фасці вирізу додаткового диска 5 легко спрямовується до присмоктувального отвору і утримується біля нього завдяки формі фігурних вирізів додаткового диска. Завдяки невеликій різниці між площею вирізу і середньою площею насінини (не більше 30 %) у виріз додаткового диска 5, а отже і до отвору основного диска, попадає не більше однієї насінини, що забезпечує одинарне заповнення отворів диска. Присмоктане насіння транспортується по одному до місця скидання, де воно під дією сили ваги відокремлюється від диска і падає в борозну, утворену сошником сівалки. Комп’ютерна верстка М. Ломалова 63895 4 Запропонована конструкція пневматичного висівного апарата має такі переваги перед існуючими висівними апаратами: - підвищення продуктивності апарата завдяки примусовій орієнтації насіння навколо присмоктувальних отворів; - підвищення ймовірності одинарного висіву завдяки виконанню вирізів додаткового диска пропорційно розмірам насіння. Випробування пневматичного висівного апарата показали, що запропонована конструкція дозволяє покращити показники одинарного висіву дрібного насіння на 15-20 %. Джерела інформації: 1. Патент №73234, Україна, 7 А01С7/04. Пневматичний висівний апарат / С.І. Шмат, С.Ф. Бойченко, Ю.П. Курзов і ін. / 15.06.2005, Бюл. №6. 2. Патент №35828 А, Україна, 6 А01С7/04. Пневматичний висівний апарат / С.І. Шмат, Ю.М. Корнєв, B.C. Шило і ін. / 16.04.2001, Бюл. №3. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
