Гідрозатвор

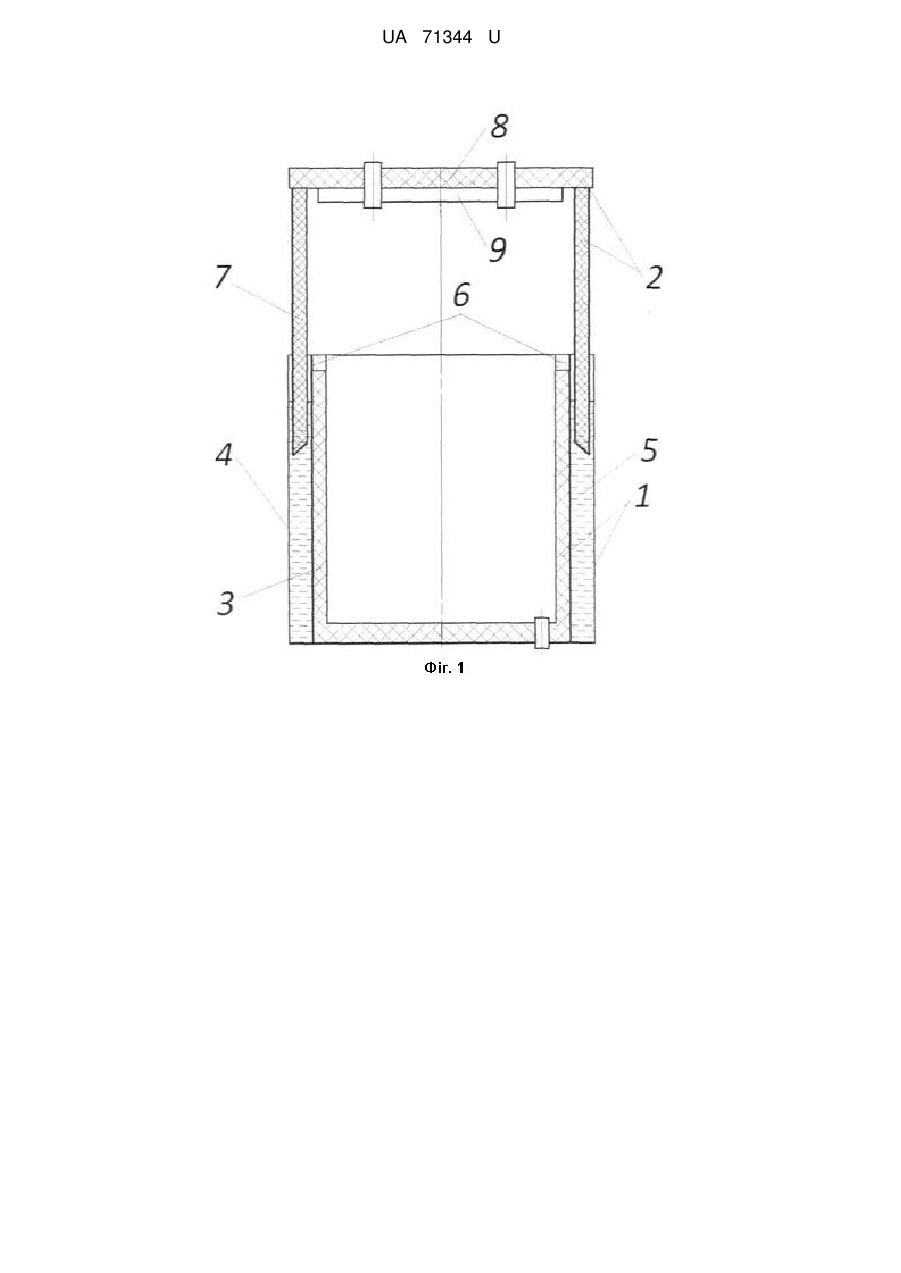

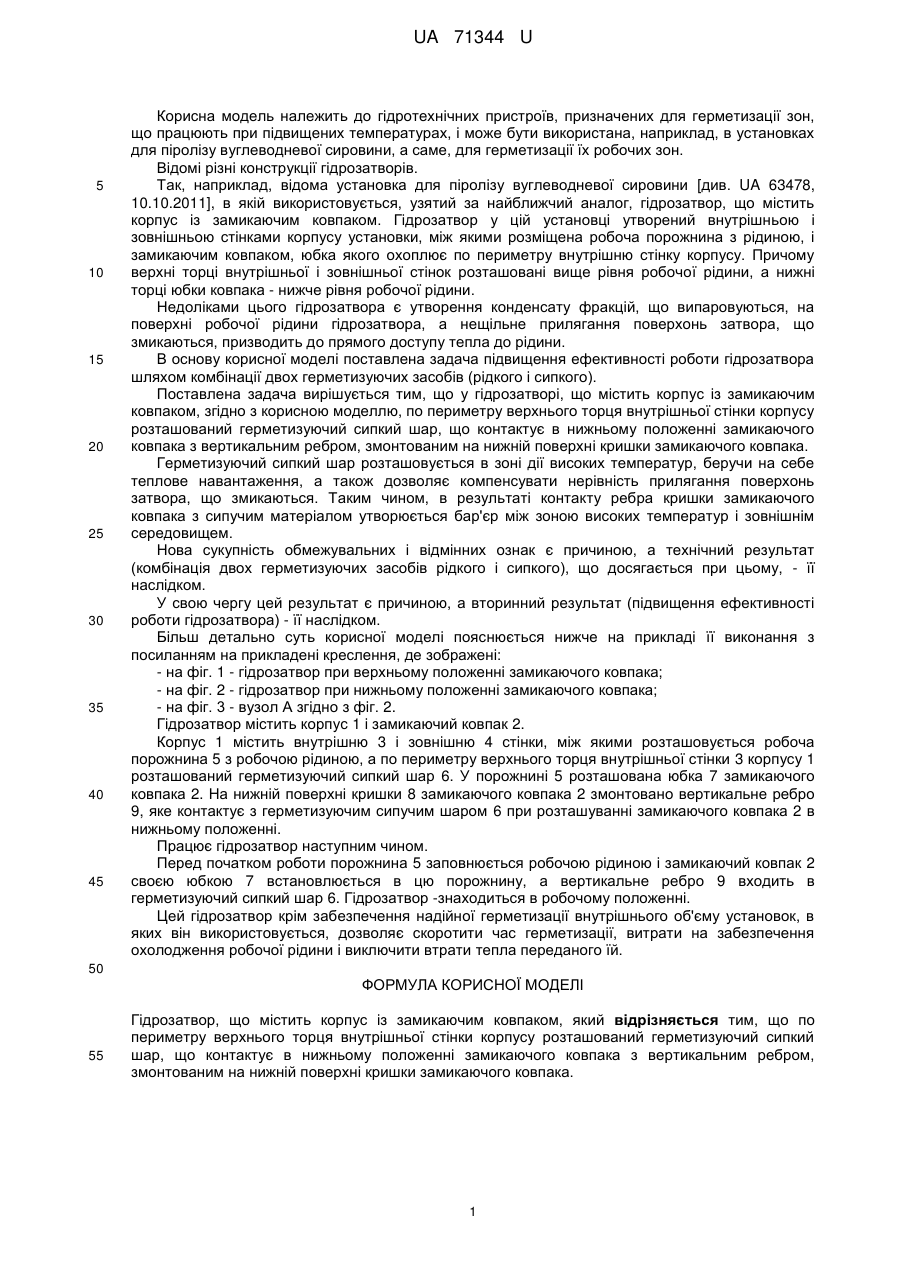

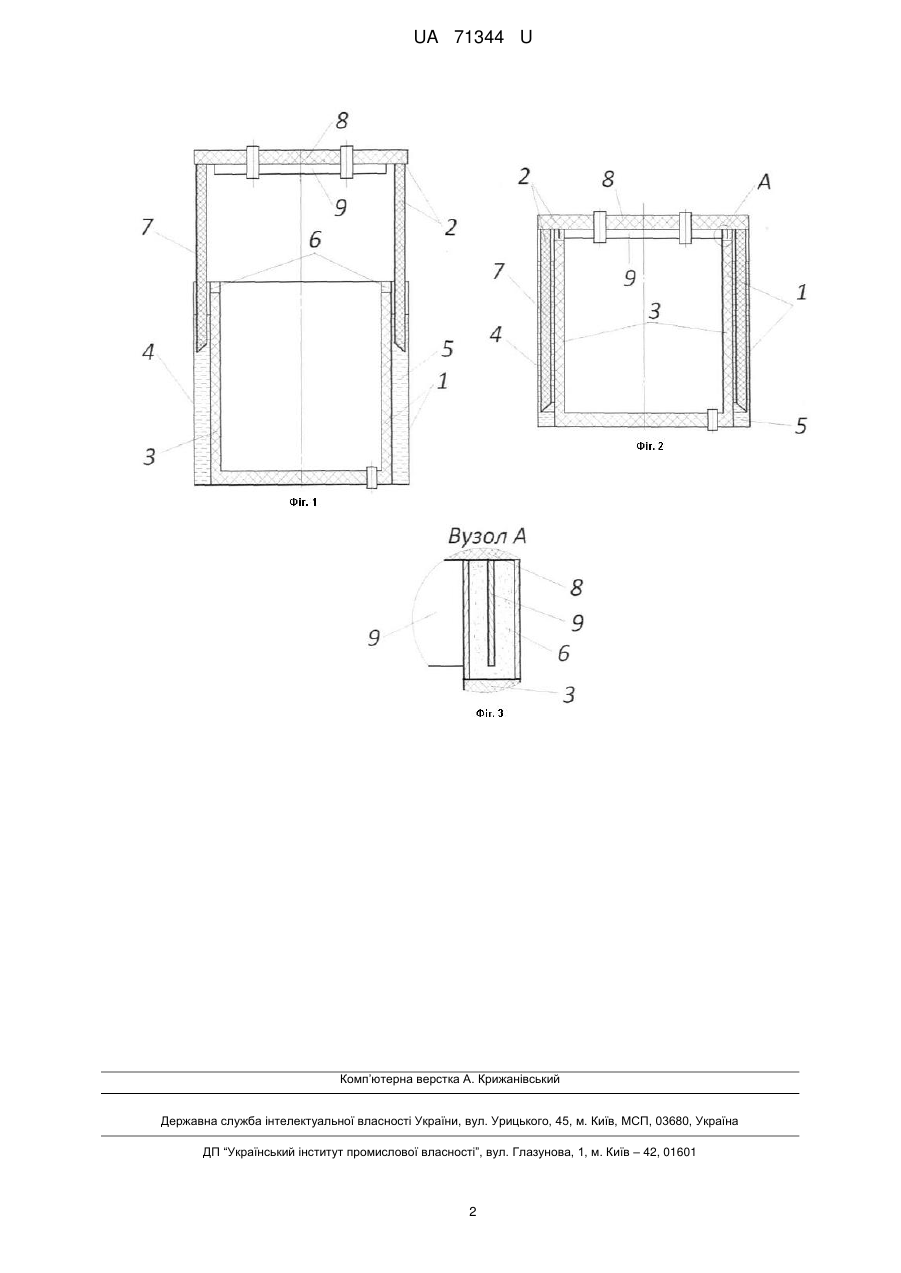

Реферат: UA 71344 U UA 71344 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гідротехнічних пристроїв, призначених для герметизації зон, що працюють при підвищених температурах, і може бути використана, наприклад, в установках для піролізу вуглеводневої сировини, а саме, для герметизації їх робочих зон. Відомі різні конструкції гідрозатворів. Так, наприклад, відома установка для піролізу вуглеводневої сировини [див. UA 63478, 10.10.2011], в якій використовується, узятий за найближчий аналог, гідрозатвор, що містить корпус із замикаючим ковпаком. Гідрозатвор у цій установці утворений внутрішньою і зовнішньою стінками корпусу установки, між якими розміщена робоча порожнина з рідиною, і замикаючим ковпаком, юбка якого охоплює по периметру внутрішню стінку корпусу. Причому верхні торці внутрішньої і зовнішньої стінок розташовані вище рівня робочої рідини, а нижні торці юбки ковпака - нижче рівня робочої рідини. Недоліками цього гідрозатвора є утворення конденсату фракцій, що випаровуються, на поверхні робочої рідини гідрозатвора, а нещільне прилягання поверхонь затвора, що змикаються, призводить до прямого доступу тепла до рідини. В основу корисної моделі поставлена задача підвищення ефективності роботи гідрозатвора шляхом комбінації двох герметизуючих засобів (рідкого і сипкого). Поставлена задача вирішується тим, що у гідрозатворі, що містить корпус із замикаючим ковпаком, згідно з корисною моделлю, по периметру верхнього торця внутрішньої стінки корпусу розташований герметизуючий сипкий шар, що контактує в нижньому положенні замикаючого ковпака з вертикальним ребром, змонтованим на нижній поверхні кришки замикаючого ковпака. Герметизуючий сипкий шар розташовується в зоні дії високих температур, беручи на себе теплове навантаження, а також дозволяє компенсувати нерівність прилягання поверхонь затвора, що змикаються. Таким чином, в результаті контакту ребра кришки замикаючого ковпака з сипучим матеріалом утворюється бар'єр між зоною високих температур і зовнішнім середовищем. Нова сукупність обмежувальних і відмінних ознак є причиною, а технічний результат (комбінація двох герметизуючих засобів рідкого і сипкого), що досягається при цьому, - її наслідком. У свою чергу цей результат є причиною, а вторинний результат (підвищення ефективності роботи гідрозатвора) - її наслідком. Більш детально суть корисної моделі пояснюється нижче на прикладі її виконання з посиланням на прикладені креслення, де зображені: - на фіг. 1 - гідрозатвор при верхньому положенні замикаючого ковпака; - на фіг. 2 - гідрозатвор при нижньому положенні замикаючого ковпака; - на фіг. 3 - вузол А згідно з фіг. 2. Гідрозатвор містить корпус 1 і замикаючий ковпак 2. Корпус 1 містить внутрішню 3 і зовнішню 4 стінки, між якими розташовується робоча порожнина 5 з робочою рідиною, а по периметру верхнього торця внутрішньої стінки 3 корпусу 1 розташований герметизуючий сипкий шар 6. У порожнині 5 розташована юбка 7 замикаючого ковпака 2. На нижній поверхні кришки 8 замикаючого ковпака 2 змонтовано вертикальне ребро 9, яке контактує з герметизуючим сипучим шаром 6 при розташуванні замикаючого ковпака 2 в нижньому положенні. Працює гідрозатвор наступним чином. Перед початком роботи порожнина 5 заповнюється робочою рідиною і замикаючий ковпак 2 своєю юбкою 7 встановлюється в цю порожнину, а вертикальне ребро 9 входить в герметизуючий сипкий шар 6. Гідрозатвор -знаходиться в робочому положенні. Цей гідрозатвор крім забезпечення надійної герметизації внутрішнього об'єму установок, в яких він використовується, дозволяє скоротити час герметизації, витрати на забезпечення охолодження робочої рідини і виключити втрати тепла переданого їй. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гідрозатвор, що містить корпус із замикаючим ковпаком, який відрізняється тим, що по периметру верхнього торця внутрішньої стінки корпусу розташований герметизуючий сипкий шар, що контактує в нижньому положенні замикаючого ковпака з вертикальним ребром, змонтованим на нижній поверхні кришки замикаючого ковпака. 1 UA 71344 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
