Пристрій для занурення металевих паль

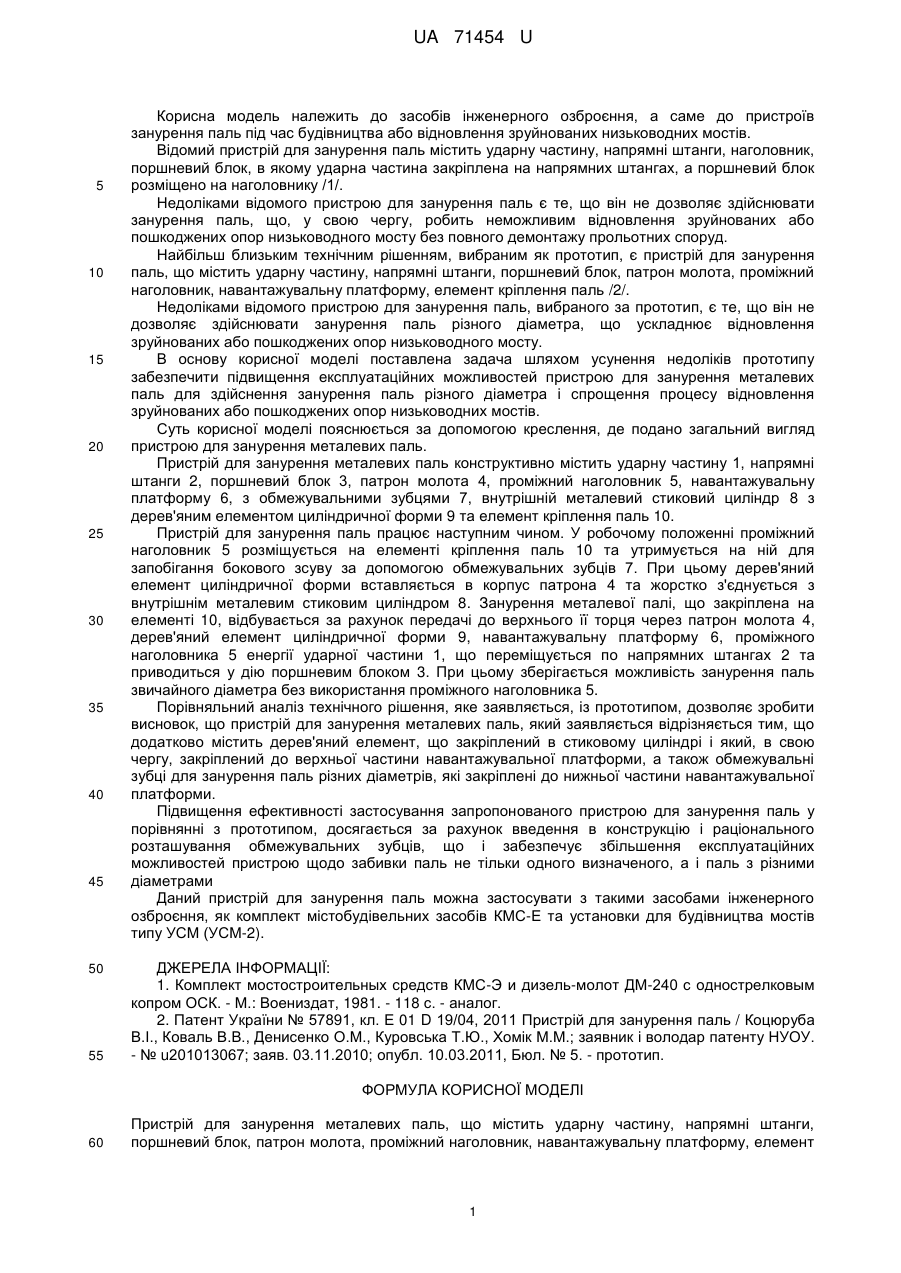

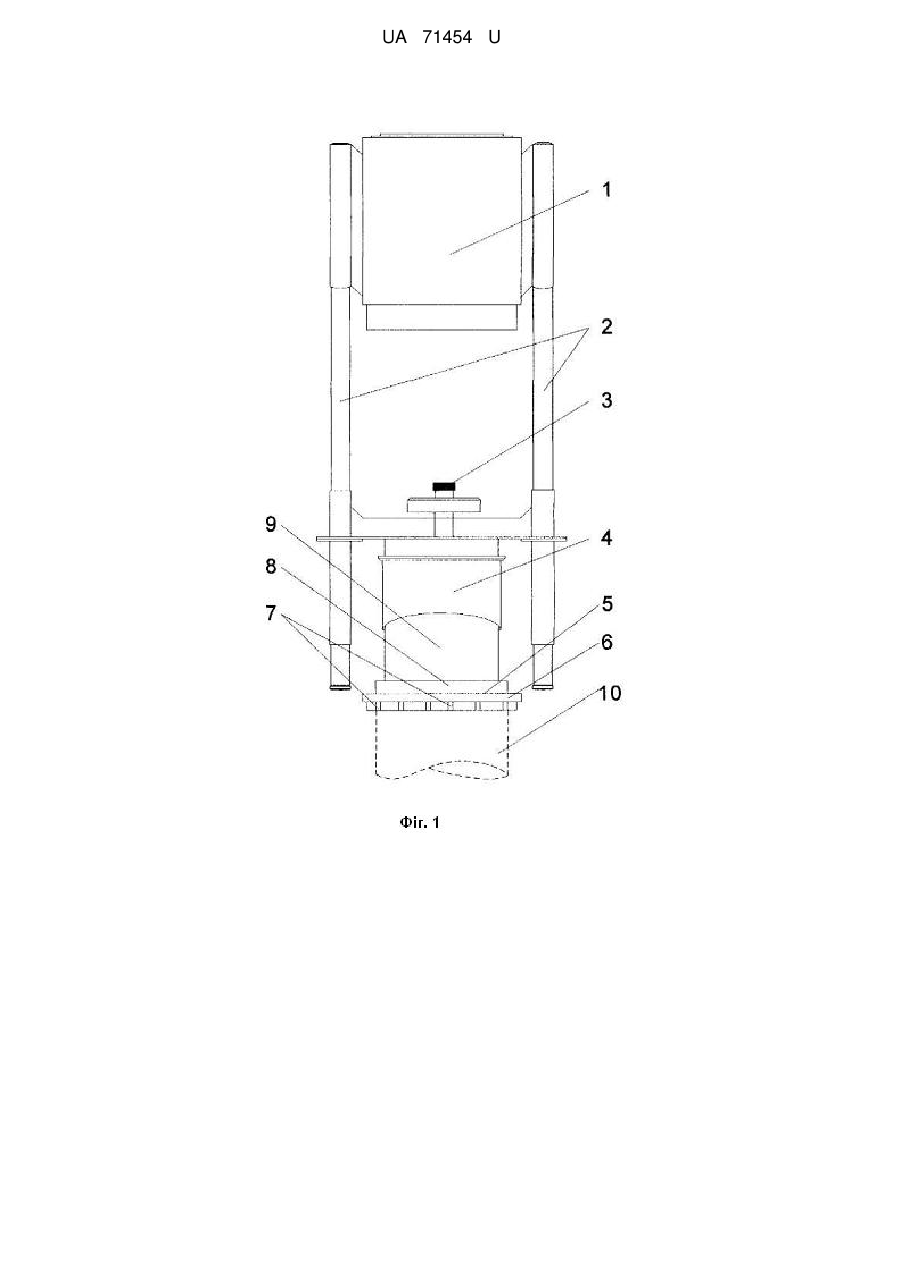

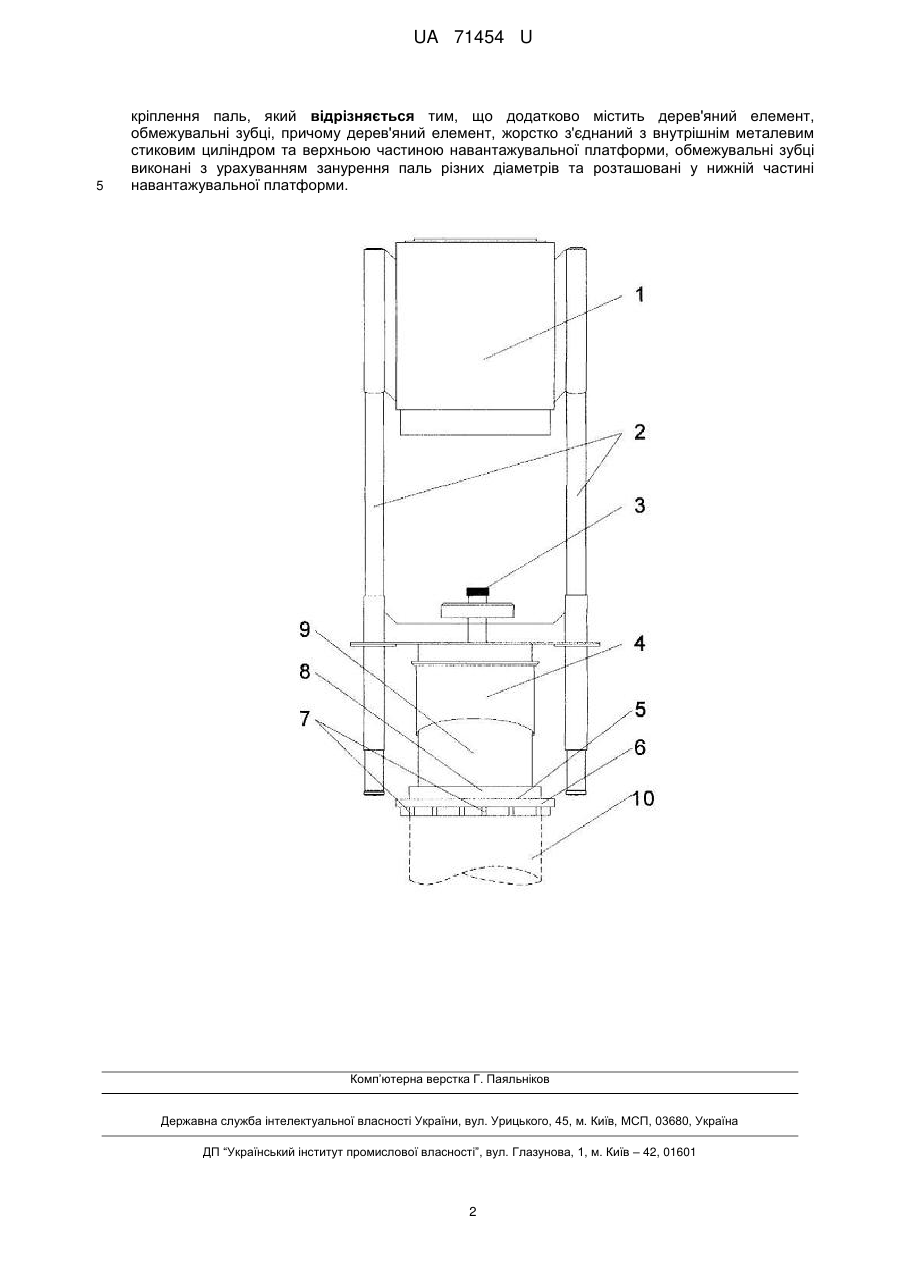

Реферат: Пристрій для занурення металевих паль містить ударну частину, напрямні штанги, поршневий блок, патрон молота, проміжний наголовник, навантажувальну платформу, елемент кріплення паль. Додатково містить дерев'яний елемент та обмежувальні зубці. UA 71454 U (12) UA 71454 U UA 71454 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів інженерного озброєння, а саме до пристроїв занурення паль під час будівництва або відновлення зруйнованих низьководних мостів. Відомий пристрій для занурення паль містить ударну частину, напрямні штанги, наголовник, поршневий блок, в якому ударна частина закріплена на напрямних штангах, а поршневий блок розміщено на наголовнику /1/. Недоліками відомого пристрою для занурення паль є те, що він не дозволяє здійснювати занурення паль, що, у свою чергу, робить неможливим відновлення зруйнованих або пошкоджених опор низьководного мосту без повного демонтажу прольотних споруд. Найбільш близьким технічним рішенням, вибраним як прототип, є пристрій для занурення паль, що містить ударну частину, напрямні штанги, поршневий блок, патрон молота, проміжний наголовник, навантажувальну платформу, елемент кріплення паль /2/. Недоліками відомого пристрою для занурення паль, вибраного за прототип, є те, що він не дозволяє здійснювати занурення паль різного діаметра, що ускладнює відновлення зруйнованих або пошкоджених опор низьководного мосту. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення експлуатаційних можливостей пристрою для занурення металевих паль для здійснення занурення паль різного діаметра і спрощення процесу відновлення зруйнованих або пошкоджених опор низьководних мостів. Суть корисної моделі пояснюється за допомогою креслення, де подано загальний вигляд пристрою для занурення металевих паль. Пристрій для занурення металевих паль конструктивно містить ударну частину 1, напрямні штанги 2, поршневий блок 3, патрон молота 4, проміжний наголовник 5, навантажувальну платформу 6, з обмежувальними зубцями 7, внутрішній металевий стиковий циліндр 8 з дерев'яним елементом циліндричної форми 9 та елемент кріплення паль 10. Пристрій для занурення паль працює наступним чином. У робочому положенні проміжний наголовник 5 розміщується на елементі кріплення паль 10 та утримується на ній для запобігання бокового зсуву за допомогою обмежувальних зубців 7. При цьому дерев'яний елемент циліндричної форми вставляється в корпус патрона 4 та жорстко з'єднується з внутрішнім металевим стиковим циліндром 8. Занурення металевої палі, що закріплена на елементі 10, відбувається за рахунок передачі до верхнього її торця через патрон молота 4, дерев'яний елемент циліндричної форми 9, навантажувальну платформу 6, проміжного наголовника 5 енергії ударної частини 1, що переміщується по напрямних штангах 2 та приводиться у дію поршневим блоком 3. При цьому зберігається можливість занурення паль звичайного діаметра без використання проміжного наголовника 5. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пристрій для занурення металевих паль, який заявляється відрізняється тим, що додатково містить дерев'яний елемент, що закріплений в стиковому циліндрі і який, в свою чергу, закріплений до верхньої частини навантажувальної платформи, а також обмежувальні зубці для занурення паль різних діаметрів, які закріплені до нижньої частини навантажувальної платформи. Підвищення ефективності застосування запропонованого пристрою для занурення паль у порівнянні з прототипом, досягається за рахунок введення в конструкцію і раціонального розташування обмежувальних зубців, що і забезпечує збільшення експлуатаційних можливостей пристрою щодо забивки паль не тільки одного визначеного, а і паль з різними діаметрами Даний пристрій для занурення паль можна застосувати з такими засобами інженерного озброєння, як комплект містобудівельних засобів КМС-Е та установки для будівництва мостів типу УСМ (УСМ-2). ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Комплект мостостроительных средств КМС-Э и дизель-молот ДМ-240 с однострелковым копром ОСК. - М.: Воениздат, 1981. - 118 с. - аналог. 2. Патент України № 57891, кл. Е 01 D 19/04, 2011 Пристрій для занурення паль / Коцюруба В.І., Коваль В.В., Денисенко О.М., Куровська Т.Ю., Хомік М.М.; заявник і володар патенту НУОУ. - № u201013067; заяв. 03.11.2010; опубл. 10.03.2011, Бюл. № 5. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для занурення металевих паль, що містить ударну частину, напрямні штанги, поршневий блок, патрон молота, проміжний наголовник, навантажувальну платформу, елемент 1 UA 71454 U 5 кріплення паль, який відрізняється тим, що додатково містить дерев'яний елемент, обмежувальні зубці, причому дерев'яний елемент, жорстко з'єднаний з внутрішнім металевим стиковим циліндром та верхньою частиною навантажувальної платформи, обмежувальні зубці виконані з урахуванням занурення паль різних діаметрів та розташовані у нижній частині навантажувальної платформи. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
