Коренебульбозбиральний комбайн

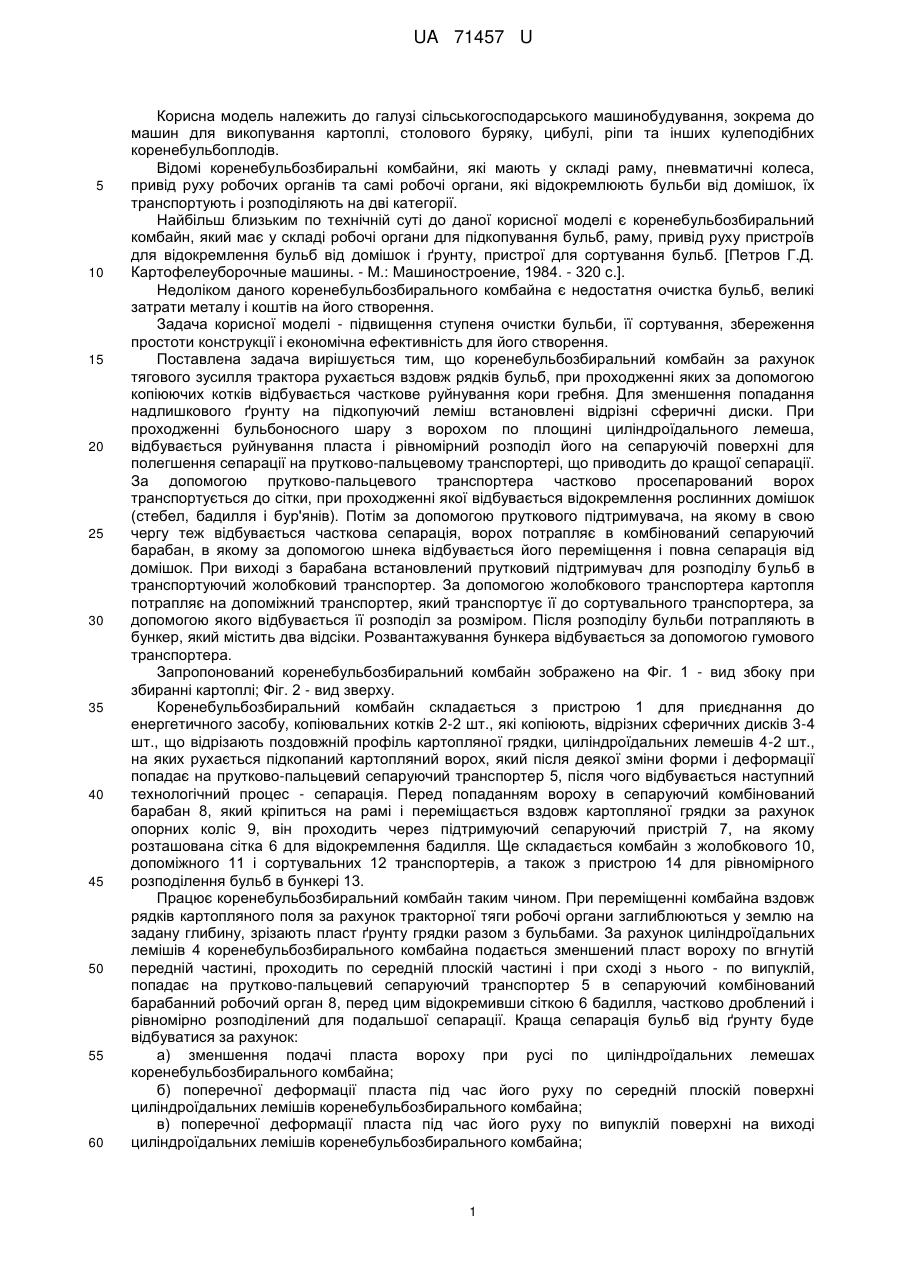

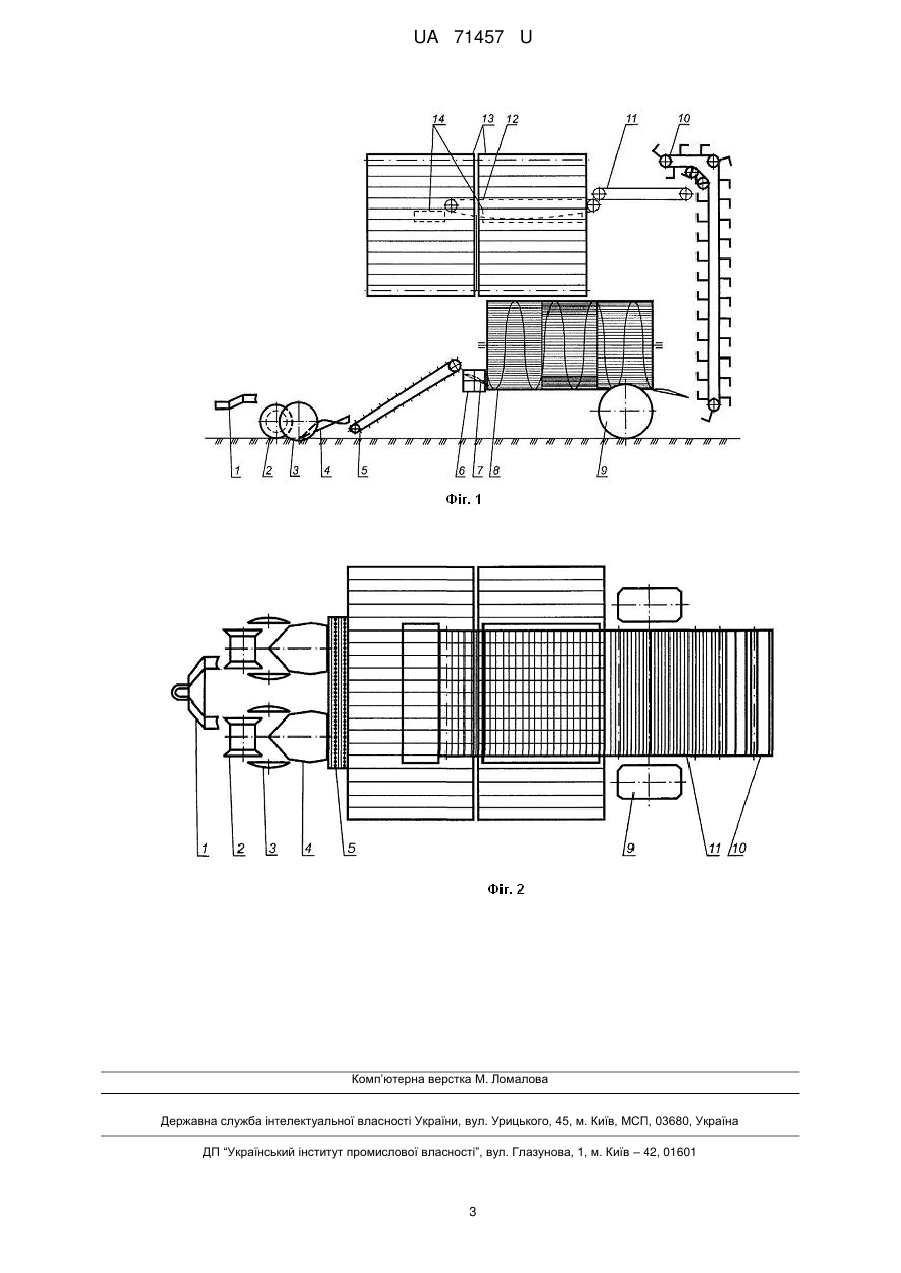

Реферат: Коренебульбозбиральний комбайн включає причіпний пристрій, копіювальні котки, відрізні сферичні диски, підкопуючі лемеші, прутково-пальцевий сепаруючий транспортер, сітку для відокремлення рослинних домішок, барабанний сепаратор, жолобковий та сортувальний транспортери, транспортер і бункер для збирання картоплі. Підкопуючі лемеші мають циліндроїдальну форму. UA 71457 U (54) КОРЕНЕБУЛЬБОЗБИРАЛЬНИЙ КОМБАЙН UA 71457 U UA 71457 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин для викопування картоплі, столового буряку, цибулі, ріпи та інших кулеподібних коренебульбоплодів. Відомі коренебульбозбиральні комбайни, які мають у складі раму, пневматичні колеса, привід руху робочих органів та самі робочі органи, які відокремлюють бульби від домішок, їх транспортують і розподіляють на дві категорії. Найбільш близьким по технічній суті до даної корисної моделі є коренебульбозбиральний комбайн, який має у складі робочі органи для підкопування бульб, раму, привід руху пристроїв для відокремлення бульб від домішок і ґрунту, пристрої для сортування бульб. [Петров Г.Д. Картофелеуборочные машины. - М.: Машиностроение, 1984. - 320 с.]. Недоліком даного коренебульбозбирального комбайна є недостатня очистка бульб, великі затрати металу і коштів на його створення. Задача корисної моделі - підвищення ступеня очистки бульби, її сортування, збереження простоти конструкції і економічна ефективність для його створення. Поставлена задача вирішується тим, що коренебульбозбиральний комбайн за рахунок тягового зусилля трактора рухається вздовж рядків бульб, при проходженні яких за допомогою копіюючих котків відбувається часткове руйнування кори гребня. Для зменшення попадання надлишкового ґрунту на підкопуючий леміш встановлені відрізні сферичні диски. При проходженні бульбоносного шару з ворохом по площині циліндроїдального лемеша, відбувається руйнування пласта і рівномірний розподіл його на сепаруючій поверхні для полегшення сепарації на прутково-пальцевому транспортері, що приводить до кращої сепарації. За допомогою прутково-пальцевого транспортера частково просепарований ворох транспортується до сітки, при проходженні якої відбувається відокремлення рослинних домішок (стебел, бадилля і бур'янів). Потім за допомогою пруткового підтримувача, на якому в свою чергу теж відбувається часткова сепарація, ворох потрапляє в комбінований сепаруючий барабан, в якому за допомогою шнека відбувається його переміщення і повна сепарація від домішок. При виході з барабана встановлений прутковий підтримувач для розподілу бульб в транспортуючий жолобковий транспортер. За допомогою жолобкового транспортера картопля потрапляє на допоміжний транспортер, який транспортує її до сортувального транспортера, за допомогою якого відбувається її розподіл за розміром. Після розподілу бульби потрапляють в бункер, який містить два відсіки. Розвантажування бункера відбувається за допомогою гумового транспортера. Запропонований коренебульбозбиральний комбайн зображено на Фіг. 1 - вид збоку при збиранні картоплі; Фіг. 2 - вид зверху. Коренебульбозбиральний комбайн складається з пристрою 1 для приєднання до енергетичного засобу, копіювальних котків 2-2 шт., які копіюють, відрізних сферичних дисків 3-4 шт., що відрізають поздовжній профіль картопляної грядки, циліндроїдальних лемешів 4-2 шт., на яких рухається підкопаний картопляний ворох, який після деякої зміни форми і деформації попадає на прутково-пальцевий сепаруючий транспортер 5, після чого відбувається наступний технологічний процес - сепарація. Перед попаданням вороху в сепаруючий комбінований барабан 8, який кріпиться на рамі і переміщається вздовж картопляної грядки за рахунок опорних коліс 9, він проходить через підтримуючий сепаруючий пристрій 7, на якому розташована сітка 6 для відокремлення бадилля. Ще складається комбайн з жолобкового 10, допоміжного 11 і сортувальних 12 транспортерів, а також з пристрою 14 для рівномірного розподілення бульб в бункері 13. Працює коренебульбозбиральний комбайн таким чином. При переміщенні комбайна вздовж рядків картопляного поля за рахунок тракторної тяги робочі органи заглиблюються у землю на задану глибину, зрізають пласт ґрунту грядки разом з бульбами. За рахунок циліндроїдальних лемішів 4 коренебульбозбирального комбайна подається зменшений пласт вороху по вгнутій передній частині, проходить по середній плоскій частині і при сході з нього - по випуклій, попадає на прутково-пальцевий сепаруючий транспортер 5 в сепаруючий комбінований барабанний робочий орган 8, перед цим відокремивши сіткою 6 бадилля, частково дроблений і рівномірно розподілений для подальшої сепарації. Краща сепарація бульб від ґрунту буде відбуватися за рахунок: а) зменшення подачі пласта вороху при русі по циліндроїдальних лемешах коренебульбозбирального комбайна; б) поперечної деформації пласта під час його руху по середній плоскій поверхні циліндроїдальних лемішів коренебульбозбирального комбайна; в) поперечної деформації пласта під час його руху по випуклій поверхні на виході циліндроїдальних лемішів коренебульбозбирального комбайна; 1 UA 71457 U 5 10 15 20 25 30 35 г) рівномірного розподілу вороху на виході з лемішів коренебульбозбирального комбайна на прутково-пальцеву сепаруючу поверхню; д) кришення пласта під час його потрапляння в комбінований барабанний сепаратор коренебульбозбирального комбайна; е) розтягування матеріалу вороху, всередині робочої поверхні комбінованого барабанного сепаратора коренебульбозбирального комбайна. Таким чином, за рахунок зміни форми лемешів коренебульбозбирального комбайна на циліндроїдальну зменшиться подача у комбайн ґрунту, а також інтенсивне і довге перекочування його під дією лише своєї ваги бульбоносної маси по прутковому решету всередині комбінованого барабана, що приводить до руйнування грудок ґрунту, виключає застосування грудкопошкоджуючих пристроїв і зберігає бульби від механічних пошкоджень під час збирання коренебульбозбиральним комбайном. Запропонована схема коренебульбозбирального комбайна зменшує подачу ґрунту на сепаруючі робочі органи і покращує сепарацію бульб на комбінованому прутковому барабані, за рахунок чого зменшуються механічні пошкодження, забезпечується краще зберігання картоплі, зменшується кількість сепаруючих пристроїв, збільшується продуктивність агрегату. Конструкція коренебульбозбирального комбайна може бути використана для викопування картоплі, столового буряку, цибулі, ріпи та інших кулеподібних коренебульбоплодів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Коренебульбозбиральний комбайн, що має причіпний пристрій, копіювальні котки, відрізні сферичні диски, підкопуючі лемеші, прутково-пальцевий сепаруючий транспортер, сітку для відокремлення рослинних домішок, барабанний сепаратор, жолобковий транспортер, сортувальний транспортер і бункер для збирання картоплі, який відрізняється тим, що підкопуючі лемеші мають циліндроїдальну форму, що приводить до руйнування пласта вороху при проходженні по поверхні лемеша і рівномірного розподілення його на сепаруючій поверхні для полегшення сепарації. 2. Коренебульбозбиральний комбайн за п. 1, який відрізняється тим, що після прутковопальцевого транспортера встановлена сітка для очистки бульб від рослинних домішок (стебел, бадилля і бур'янів). 3. Коренебульбозбиральний комбайн за п. 1, який відрізняється тим, що для кращої сепарації встановлений комбінований сепаруючий барабан для кращого відокремлення бульб від ґрунтових домішок. 4. Коренебульбозбиральний комбайн за п. 1, який відрізняється тим, що на даному комбайні встановлений сортувальний транспортер для розподілу картоплі за розмірами на дві фракції. 5. Коренебульбозбиральний комбайн за п. 1, який відрізняється тим, що містить бункер з двома відсіками для збору картоплі і вивантажувальні транспортери. 2 UA 71457 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
