Побутова мікрокліматична установка-охолоджувач

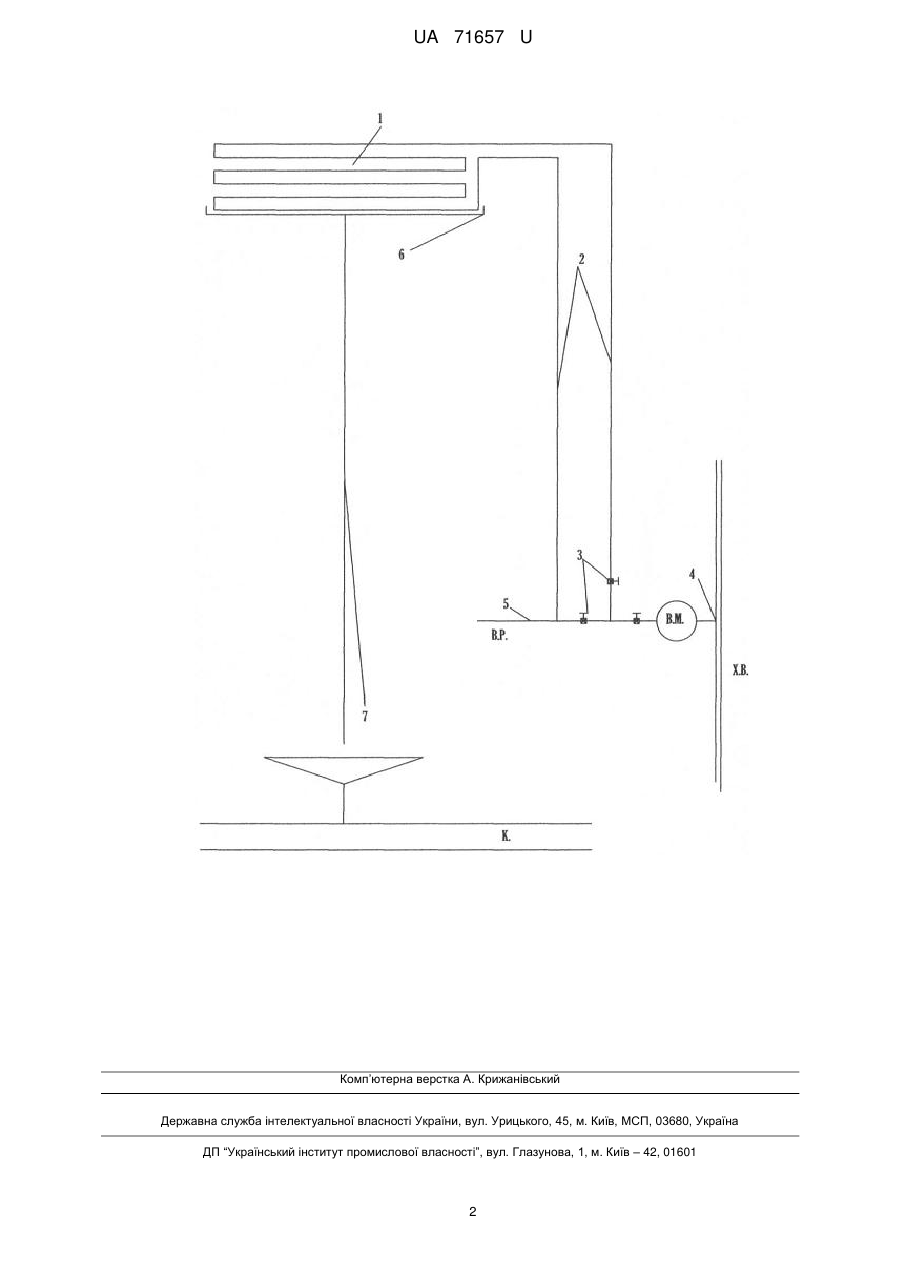

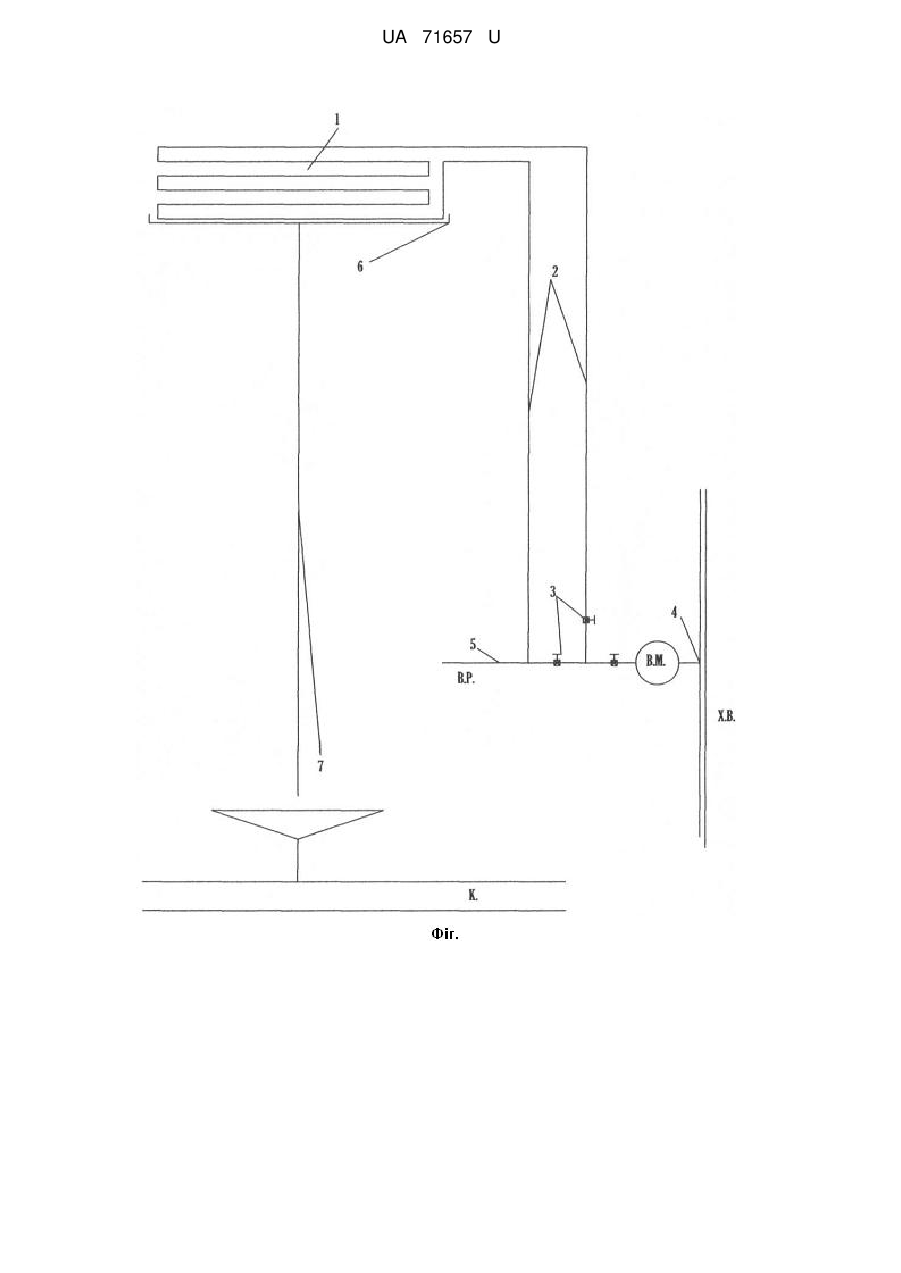

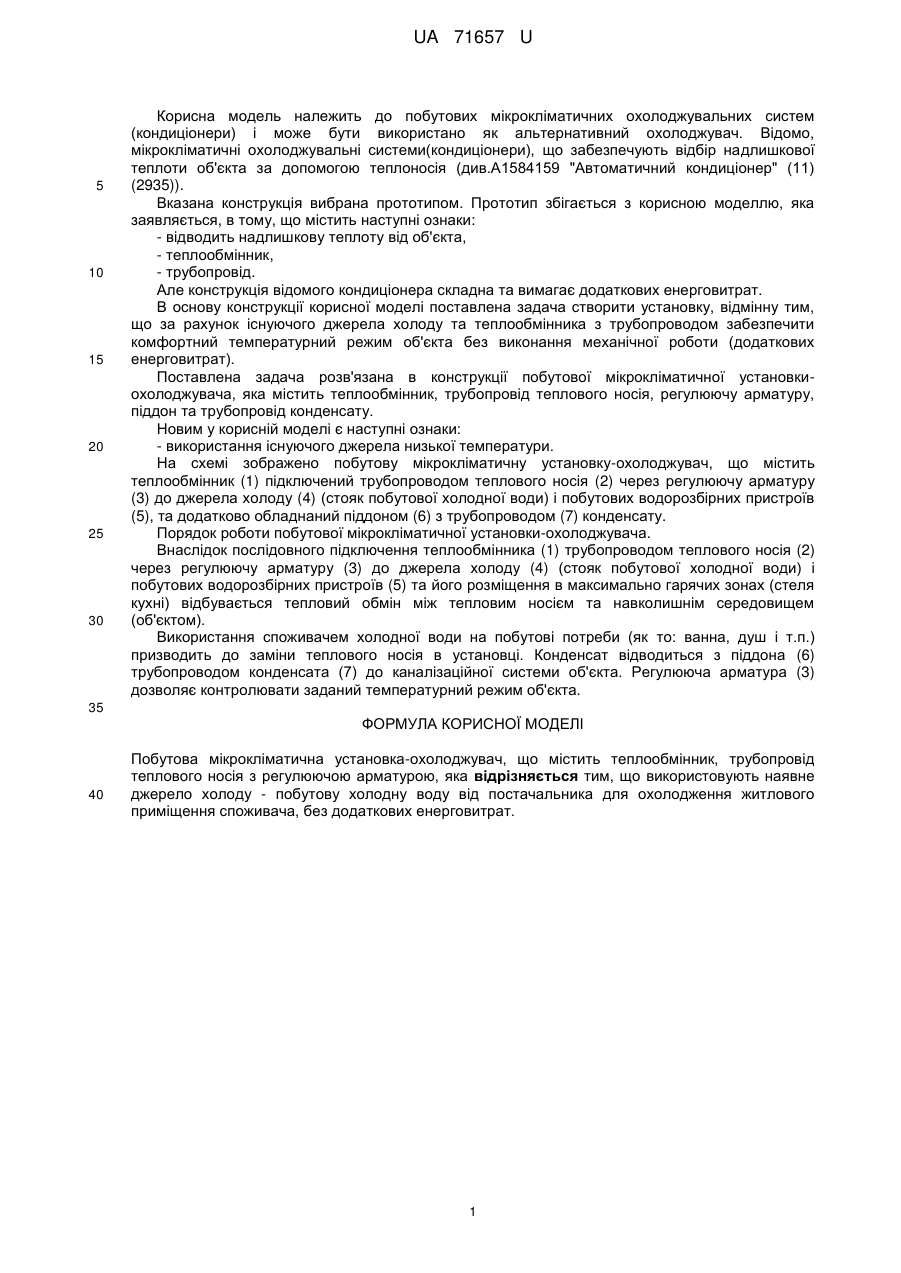

Реферат: UA 71657 U UA 71657 U 5 10 15 20 25 30 Корисна модель належить до побутових мікрокліматичних охолоджувальних систем (кондиціонери) і може бути використано як альтернативний охолоджувач. Відомо, мікрокліматичні охолоджувальні системи(кондиціонери), що забезпечують відбір надлишкової теплоти об'єкта за допомогою теплоносія (див.А1584159 "Автоматичний кондиціонер" (11) (2935)). Вказана конструкція вибрана прототипом. Прототип збігається з корисною моделлю, яка заявляється, в тому, що містить наступні ознаки: - відводить надлишкову теплоту від об'єкта, - теплообмінник, - трубопровід. Але конструкція відомого кондиціонера складна та вимагає додаткових енерговитрат. В основу конструкції корисної моделі поставлена задача створити установку, відмінну тим, що за рахунок існуючого джерела холоду та теплообмінника з трубопроводом забезпечити комфортний температурний режим об'єкта без виконання механічної роботи (додаткових енерговитрат). Поставлена задача розв'язана в конструкції побутової мікрокліматичної установкиохолоджувача, яка містить теплообмінник, трубопровід теплового носія, регулюючу арматуру, піддон та трубопровід конденсату. Новим у корисній моделі є наступні ознаки: - використання існуючого джерела низької температури. На схемі зображено побутову мікрокліматичну установку-охолоджувач, що містить теплообмінник (1) підключений трубопроводом теплового носія (2) через регулюючу арматуру (3) до джерела холоду (4) (стояк побутової холодної води) і побутових водорозбірних пристроїв (5), та додатково обладнаний піддоном (6) з трубопроводом (7) конденсату. Порядок роботи побутової мікрокліматичної установки-охолоджувача. Внаслідок послідовного підключення теплообмінника (1) трубопроводом теплового носія (2) через регулюючу арматуру (3) до джерела холоду (4) (стояк побутової холодної води) і побутових водорозбірних пристроїв (5) та його розміщення в максимально гарячих зонах (стеля кухні) відбувається тепловий обмін між тепловим носієм та навколишнім середовищем (об'єктом). Використання споживачем холодної води на побутові потреби (як то: ванна, душ і т.п.) призводить до заміни теплового носія в установці. Конденсат відводиться з піддона (6) трубопроводом конденсата (7) до каналізаційної системи об'єкта. Регулююча арматура (3) дозволяє контролювати заданий температурний режим об'єкта. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Побутова мікрокліматична установка-охолоджувач, що містить теплообмінник, трубопровід теплового носія з регулюючою арматурою, яка відрізняється тим, що використовують наявне джерело холоду - побутову холодну воду від постачальника для охолодження житлового приміщення споживача, без додаткових енерговитрат. 1 UA 71657 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
