Вогнезатримувач

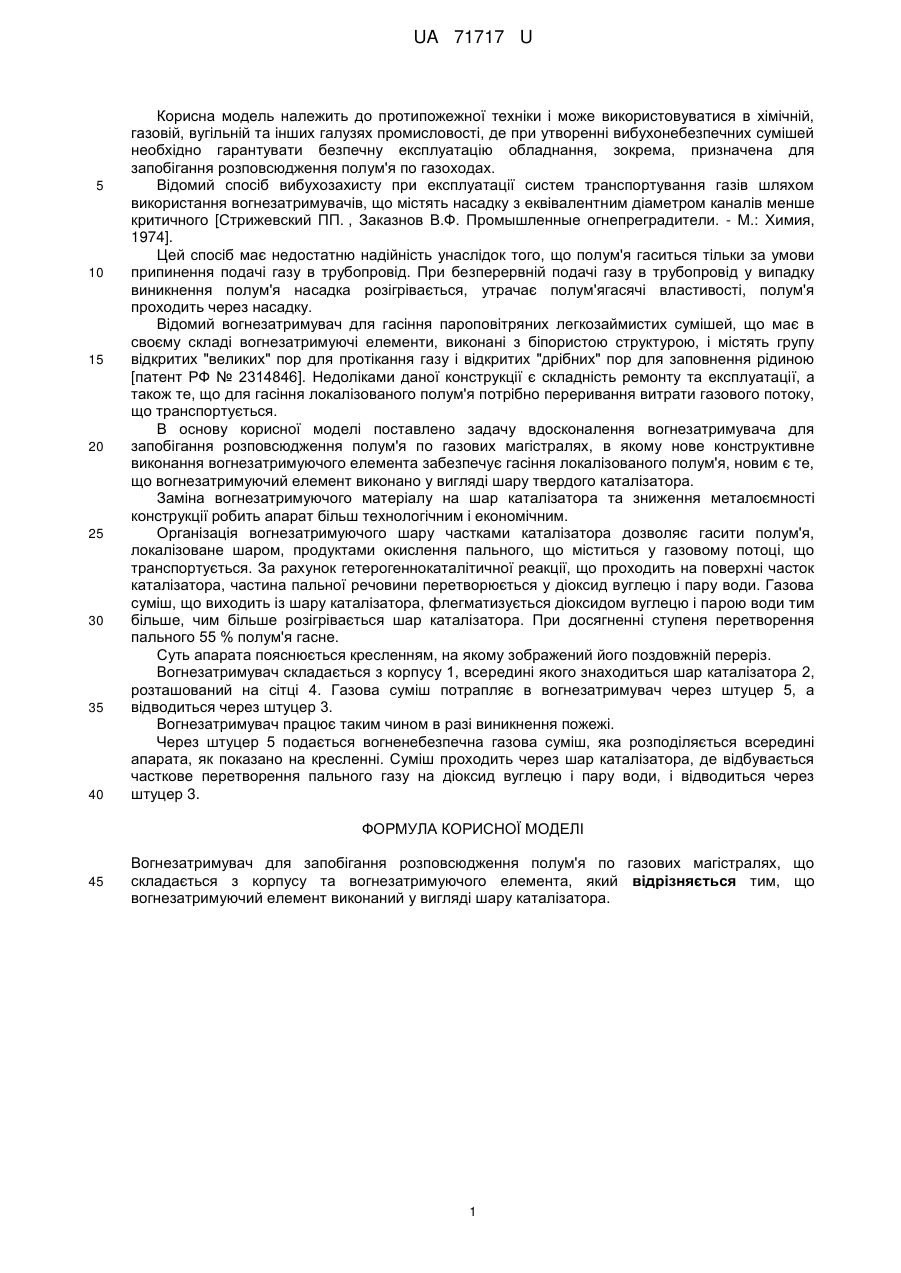

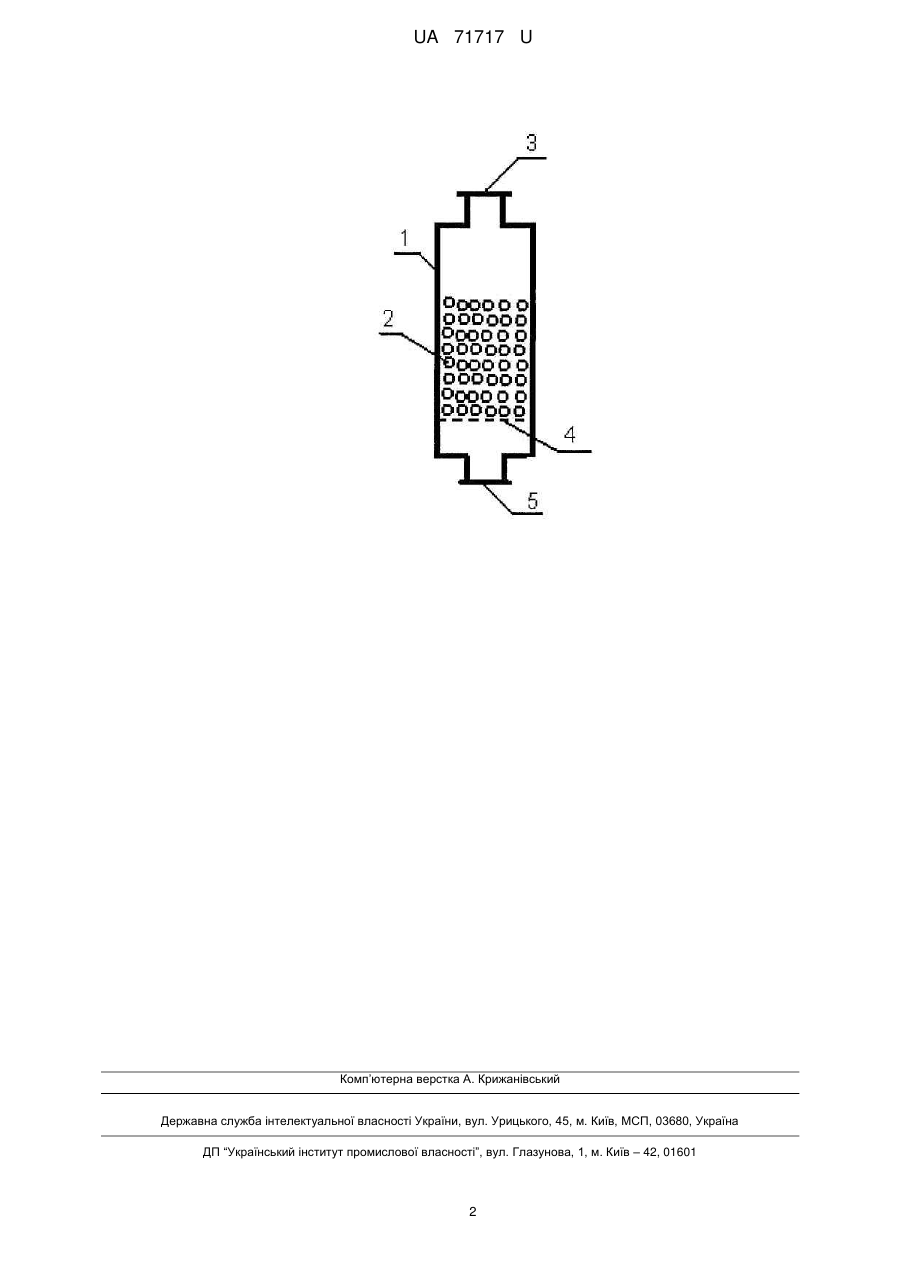

Реферат: Вогнезатримувач для запобігання розповсюдження полум'я по газових магістралях складається з корпусу та вогнезатримуючого елемента. Крім того, вогнезатримуючий елемент виконаний у вигляді шару каталізатора. UA 71717 U (54) ВОГНЕЗАТРИМУВАЧ UA 71717 U UA 71717 U 5 10 15 20 25 30 35 40 Корисна модель належить до протипожежної техніки і може використовуватися в хімічній, газовій, вугільній та інших галузях промисловості, де при утворенні вибухонебезпечних сумішей необхідно гарантувати безпечну експлуатацію обладнання, зокрема, призначена для запобігання розповсюдження полум'я по газоходах. Відомий спосіб вибухозахисту при експлуатації систем транспортування газів шляхом використання вогнезатримувачів, що містять насадку з еквівалентним діаметром каналів менше критичного [Стрижевский ПП. , Заказнов В.Ф. Промышленные огнепреградители. - М.: Химия, 1974]. Цей спосіб має недостатню надійність унаслідок того, що полум'я гаситься тільки за умови припинення подачі газу в трубопровід. При безперервній подачі газу в трубопровід у випадку виникнення полум'я насадка розігрівається, утрачає полум'ягасячі властивості, полум'я проходить через насадку. Відомий вогнезатримувач для гасіння пароповітряних легкозаймистих сумішей, що має в своєму складі вогнезатримуючі елементи, виконані з біпористою структурою, і містять групу відкритих "великих" пор для протікання газу і відкритих "дрібних" пор для заповнення рідиною [патент РФ № 2314846]. Недоліками даної конструкції є складність ремонту та експлуатації, а також те, що для гасіння локалізованого полум'я потрібно переривання витрати газового потоку, що транспортується. В основу корисної моделі поставлено задачу вдосконалення вогнезатримувача для запобігання розповсюдження полум'я по газових магістралях, в якому нове конструктивне виконання вогнезатримуючого елемента забезпечує гасіння локалізованого полум'я, новим є те, що вогнезатримуючий елемент виконано у вигляді шару твердого каталізатора. Заміна вогнезатримуючого матеріалу на шар каталізатора та зниження металоємності конструкції робить апарат більш технологічним і економічним. Організація вогнезатримуючого шару частками каталізатора дозволяє гасити полум'я, локалізоване шаром, продуктами окислення пального, що міститься у газовому потоці, що транспортується. За рахунок гетерогеннокаталітичної реакції, що проходить на поверхні часток каталізатора, частина пальної речовини перетворюється у діоксид вуглецю і пару води. Газова суміш, що виходить із шару каталізатора, флегматизується діоксидом вуглецю і парою води тим більше, чим більше розігрівається шар каталізатора. При досягненні ступеня перетворення пального 55 % полум'я гасне. Суть апарата пояснюється кресленням, на якому зображений його поздовжній переріз. Вогнезатримувач складається з корпусу 1, всередині якого знаходиться шар каталізатора 2, розташований на сітці 4. Газова суміш потрапляє в вогнезатримувач через штуцер 5, а відводиться через штуцер 3. Вогнезатримувач працює таким чином в разі виникнення пожежі. Через штуцер 5 подається вогненебезпечна газова суміш, яка розподіляється всередині апарата, як показано на кресленні. Суміш проходить через шар каталізатора, де відбувається часткове перетворення пального газу на діоксид вуглецю і пару води, і відводиться через штуцер 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вогнезатримувач для запобігання розповсюдження полум'я по газових магістралях, що складається з корпусу та вогнезатримуючого елемента, який відрізняється тим, що вогнезатримуючий елемент виконаний у вигляді шару каталізатора. 1 UA 71717 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
