Спосіб вибухозахисту при експлуатації систем транспортування газів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 67618

Опубліковано: 27.02.2012

Автори: Тюльпінов Олександр Дмитрович, Тюльпінов Дмитро Олександрович, Овсієнко Ольга Леонідівна

Завантажити PDF файл.

Формула / Реферат

Текст

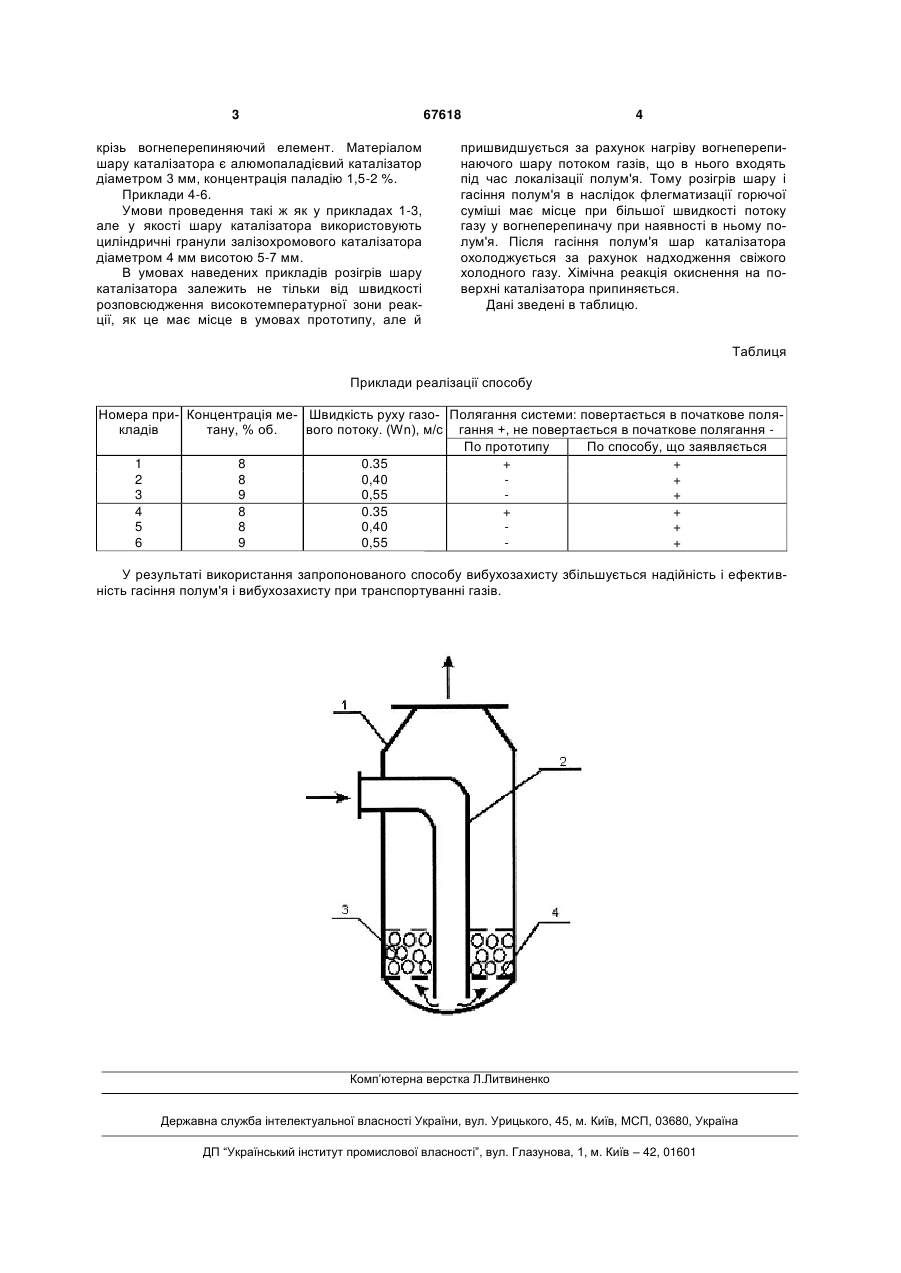

Спосіб вибухозахисту при експлуатації систем транспортування газів, що включає переміщення газів через вогнеперепиняючий елемент зі стаціонарним шаром каталізатора, який відрізняється тим, що газ, що переміщують, перед направленням у вогнеперепиняючий елемент нагрівають локалізованим вогнеперепиняючим елементом полум'я. (19) (21) u201111327 (22) 26.09.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ТЮЛЬПІНОВ ДМИТРО ОЛЕКСАНДРОВИЧ, ОВСІЄНКО ОЛЬГА ЛЕОНІДІВНА, ТЮЛЬПІНОВ ОЛЕКСАНДР ДМИТРОВИЧ (73) ТЕХНОЛОГІЧНИЙ ІНСТИТУТ СХІДНОУКРАЇНСЬКОГО НАЦІОНАЛЬНОГО УНІВЕРСИТЕТУ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (М. СЄВЄРОДОНЕЦЬК) 3 67618 крізь вогнеперепиняючий елемент. Матеріалом шару каталізатора є алюмопаладієвий каталізатор діаметром 3 мм, концентрація паладію 1,5-2 %. Приклади 4-6. Умови проведення такі ж як у прикладах 1-3, але у якості шару каталізатора використовують циліндричні гранули залізохромового каталізатора діаметром 4 мм висотою 5-7 мм. В умовах наведених прикладів розігрів шару каталізатора залежить не тільки від швидкості розповсюдження високотемпературної зони реакції, як це має місце в умовах прототипу, але й 4 пришвидшується за рахунок нагріву вогнеперепинаючого шару потоком газів, що в нього входять під час локалізації полум'я. Тому розігрів шару і гасіння полум'я в наслідок флегматизації горючої суміші має місце при більшої швидкості потоку газу у вогнеперепиначу при наявності в ньому полум'я. Після гасіння полум'я шар каталізатора охолоджується за рахунок надходження свіжого холодного газу. Хімічна реакція окиснення на поверхні каталізатора припиняється. Дані зведені в таблицю. Таблиця Приклади реалізації способу Номера при- Концентрація ме- Швидкість руху газо- Полягання системи: повертається в початкове полякладів тану, % об. вого потоку. (Wn), м/с гання +, не повертається в початкове полягання По прототипу По способу, що заявляється 1 8 0.35 + + 2 8 0,40 + 3 9 0,55 + 4 8 0.35 + + 5 8 0,40 + 6 9 0,55 + У результаті використання запропонованого способу вибухозахисту збільшується надійність і ефективність гасіння полум'я і вибухозахисту при транспортуванні газів. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for explosion protection in operating gas-transportation systems

Автори англійською

Tiulpinov Dmytro Oleksandrovych, Ovsiienko Olha Leonidivna, Tiulpinov Oleksandr Dmytrovych

Назва патенту російською

Способ взрывозащиты при эксплуатации систем транспортировки газов

Автори російською

Тюльпинов Дмитрий Александрович, Овсиенко Ольга Леонидовна, Тюльпинов Александр Дмитриевич

МПК / Мітки

МПК: A62C 3/04

Мітки: експлуатації, транспортування, вибухозахисту, систем, газів, спосіб
