Вогнезатримувач
Номер патенту: 55035
Опубліковано: 10.12.2010
Автори: Пархоменко Анастасія Миколаївна, Борисенко Алла Олександрівна, Сидоренко Сергій Вікторович, Самкова Юлія Анатоліївна, Колесніченко Юрій Васильович
Формула / Реферат
1. Вогнезатримувач для запобігання розповсюдження полум'я по газових магістралях, що складається з корпусу та вогнезатримуючого елемента, який відрізняється тим, що вогнезатримуючий елемент виконаний у вигляді корзини, що являє собою металевий каркас, на якому прикріплені внутрішня і зовнішня сітки, утворюючи кільцевий простір.
2. Вогнезатримувач за п. 1, який відрізняється тим, що містить штуцери для завантаження і вивантаження вогнезатримуючого матеріалу.
3. Вогнезатримувач за пп. 1-2, який відрізняється тим, що як вогнезатримуючий матеріал використовується більш дешевий матеріал, а саме галька, гравій, щебінь.
Текст

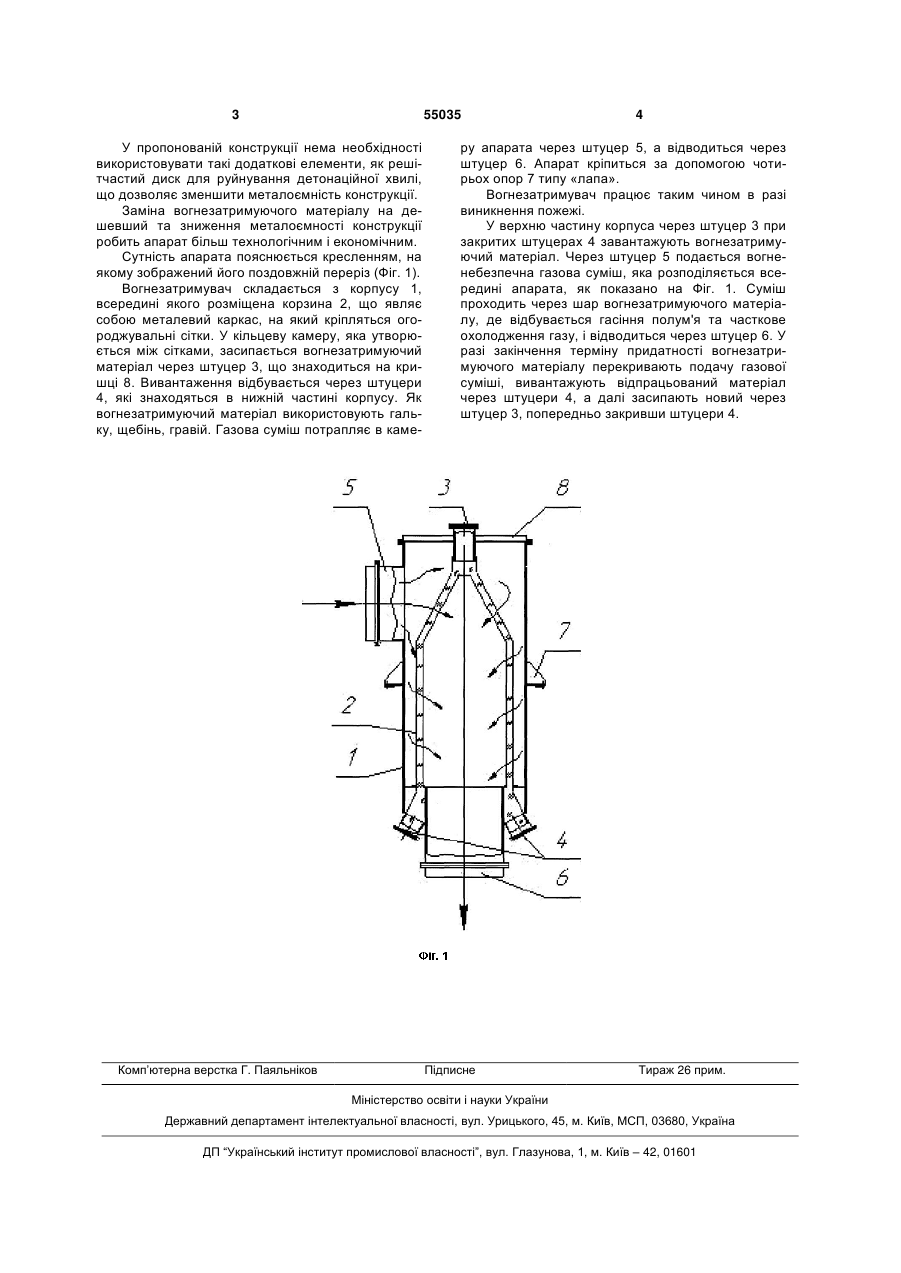

1. Вогнезатримувач для запобігання розповсюдження полум'я по газових магістралях, що 3 55035 У пропонованій конструкції нема необхідності використовувати такі додаткові елементи, як решітчастий диск для руйнування детонаційної хвилі, що дозволяє зменшити металоємність конструкції. Заміна вогнезатримуючого матеріалу на дешевший та зниження металоємності конструкції робить апарат більш технологічним і економічним. Сутність апарата пояснюється кресленням, на якому зображений його поздовжній переріз (Фіг. 1). Вогнезатримувач складається з корпусу 1, всередині якого розміщена корзина 2, що являє собою металевий каркас, на який кріпляться огороджувальні сітки. У кільцеву камеру, яка утворюється між сітками, засипається вогнезатримуючий матеріал через штуцер 3, що знаходиться на кришці 8. Вивантаження відбувається через штуцери 4, які знаходяться в нижній частині корпусу. Як вогнезатримуючий матеріал використовують гальку, щебінь, гравій. Газова суміш потрапляє в каме Комп’ютерна верстка Г. Паяльніков 4 ру апарата через штуцер 5, а відводиться через штуцер 6. Апарат кріпиться за допомогою чотирьох опор 7 типу «лапа». Вогнезатримувач працює таким чином в разі виникнення пожежі. У верхню частину корпуса через штуцер 3 при закритих штуцерах 4 завантажують вогнезатримуючий матеріал. Через штуцер 5 подається вогненебезпечна газова суміш, яка розподіляється всередині апарата, як показано на Фіг. 1. Суміш проходить через шар вогнезатримуючого матеріалу, де відбувається гасіння полум'я та часткове охолодження газу, і відводиться через штуцер 6. У разі закінчення терміну придатності вогнезатримуючого матеріалу перекривають подачу газової суміші, вивантажують відпрацьований матеріал через штуцери 4, а далі засипають новий через штуцер 3, попередньо закривши штуцери 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFire retarding device
Автори англійськоюBorysenko Alla Oleksandrivna, Parkhomenko Anastasiia Mykolaivna, Samkova Yuliia Anatoliivna, Kolesnychenko Yurii Vasyliovych, Sydorenko Serhii Viktorovych
Назва патенту російськоюОгнезадерживающее устройство
Автори російськоюБорисенко Алла Александровна, Пархоменко Анастасия Николаевна, Самкова Юлия Анатольевна, Колесниченко Юрий Васильевич, Сидоренко Сергей Викторович
МПК / Мітки
МПК: A62C 4/00
Мітки: вогнезатримувач
Код посилання
<a href="https://ua.patents.su/2-55035-vognezatrimuvach.html" target="_blank" rel="follow" title="База патентів України">Вогнезатримувач</a>
