Робочий орган скребкового транспортера-змішувача

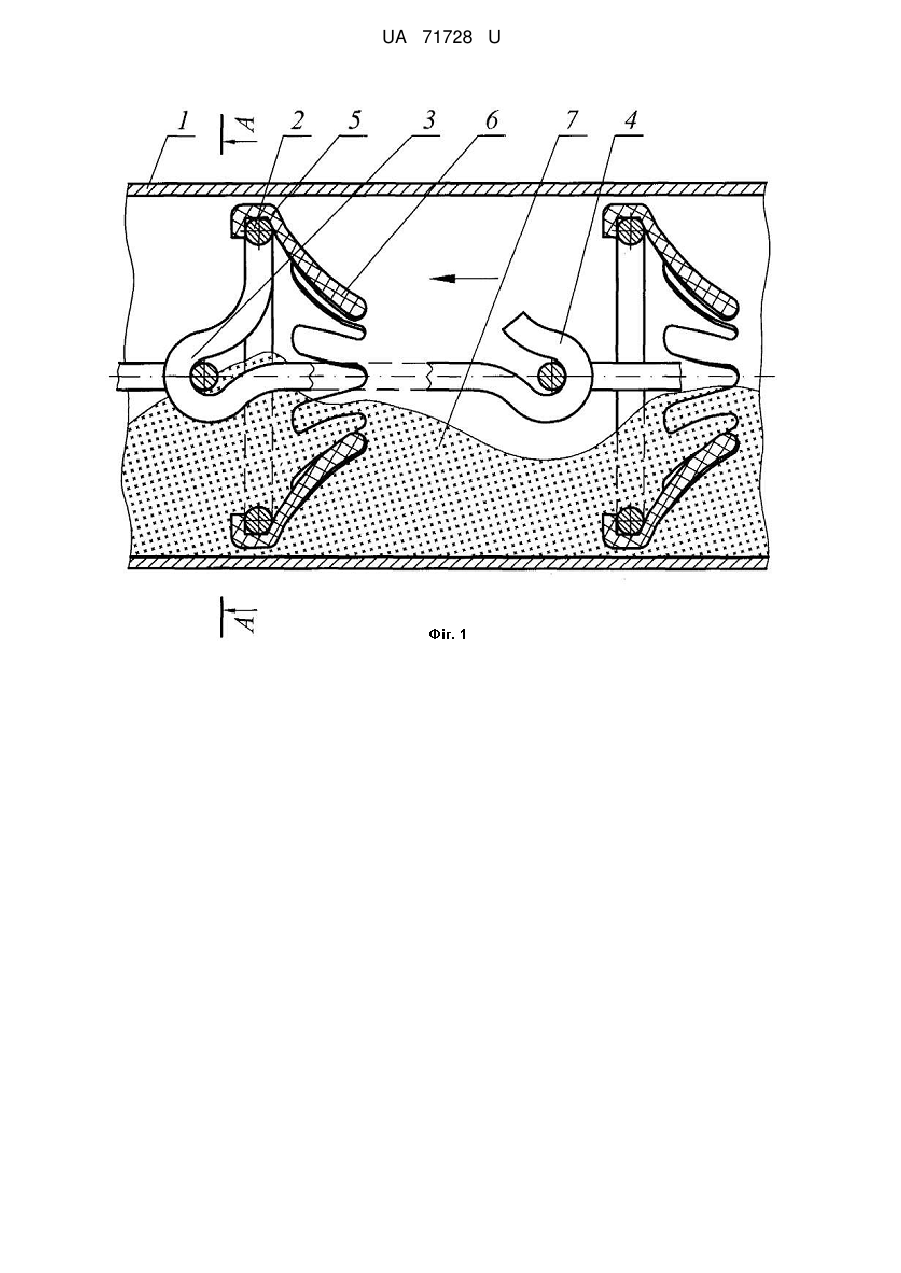

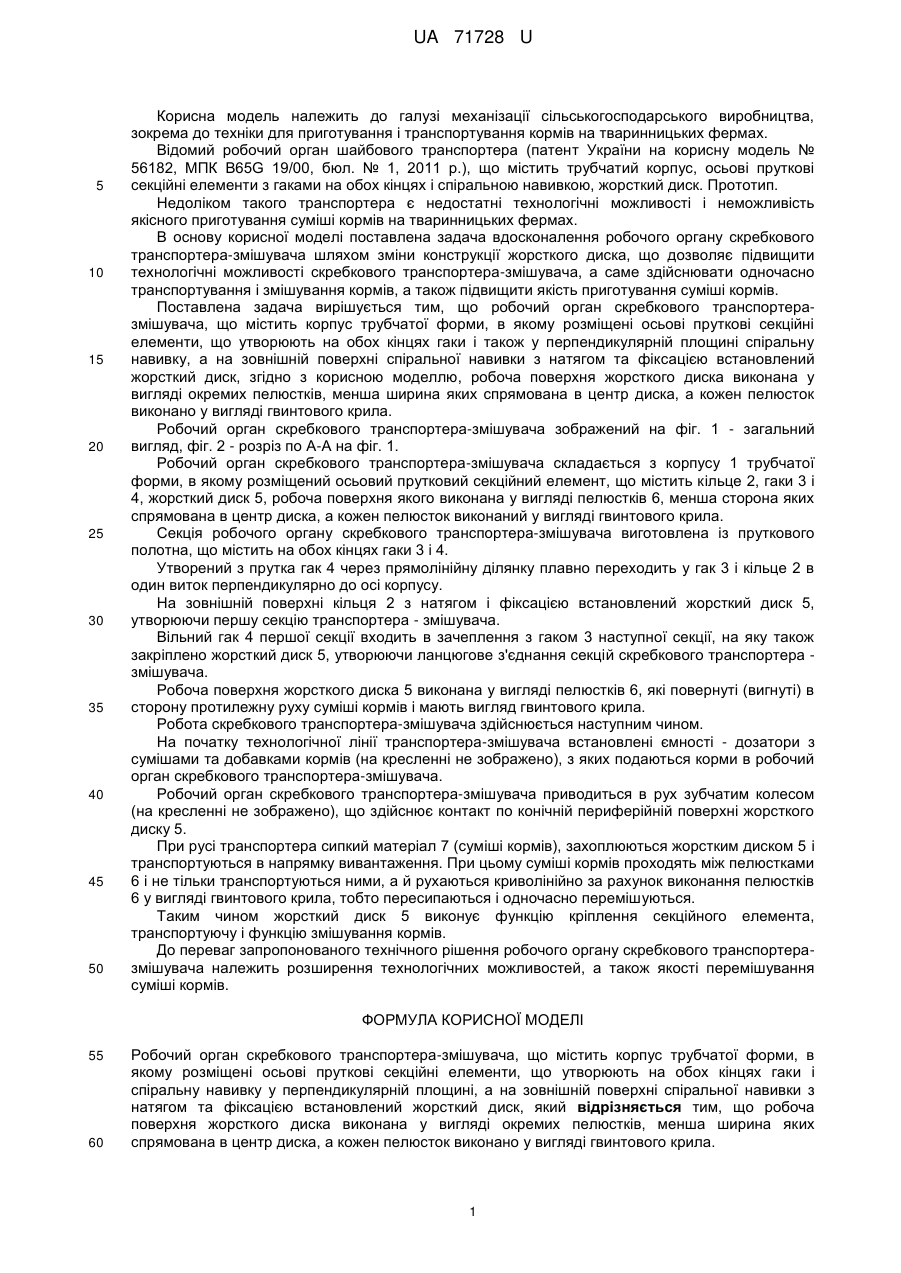

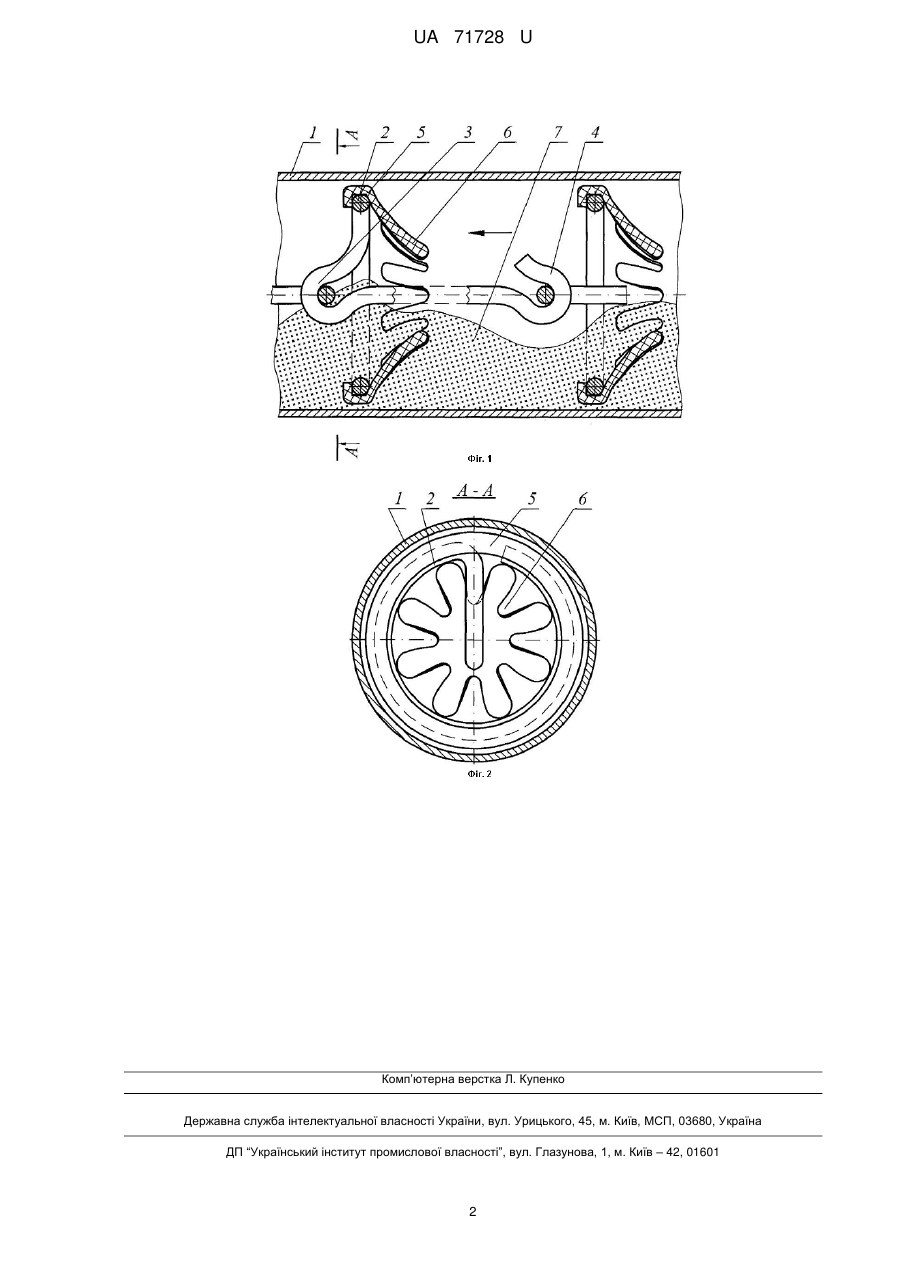

Реферат: Робочий орган скребкового транспортера-змішувача містить корпус трубчатої форми, в якому розміщені осьові пруткові секційні елементи, що утворюють на обох кінцях гаки і спіральну навивку у перпендикулярній площині, а на зовнішній поверхні спіральної навивки з натягом та фіксацією встановлений жорсткий диск. Крім того, робоча поверхня жорсткого диска виконана у вигляді окремих пелюстків, менша ширина яких спрямована в центр диска, а кожен пелюсток виконано у вигляді гвинтового крила. UA 71728 U (54) РОБОЧИЙ ОРГАН СКРЕБКОВОГО ТРАНСПОРТЕРА-ЗМІШУВАЧА UA 71728 U UA 71728 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі механізації сільськогосподарського виробництва, зокрема до техніки для приготування і транспортування кормів на тваринницьких фермах. Відомий робочий орган шайбового транспортера (патент України на корисну модель № 56182, МПК B65G 19/00, бюл. № 1, 2011 р.), що містить трубчатий корпус, осьові пруткові секційні елементи з гаками на обох кінцях і спіральною навивкою, жорсткий диск. Прототип. Недоліком такого транспортера є недостатні технологічні можливості і неможливість якісного приготування суміші кормів на тваринницьких фермах. В основу корисної моделі поставлена задача вдосконалення робочого органу скребкового транспортера-змішувача шляхом зміни конструкції жорсткого диска, що дозволяє підвищити технологічні можливості скребкового транспортера-змішувача, а саме здійснювати одночасно транспортування і змішування кормів, а також підвищити якість приготування суміші кормів. Поставлена задача вирішується тим, що робочий орган скребкового транспортеразмішувача, що містить корпус трубчатої форми, в якому розміщені осьові пруткові секційні елементи, що утворюють на обох кінцях гаки і також у перпендикулярній площині спіральну навивку, а на зовнішній поверхні спіральної навивки з натягом та фіксацією встановлений жорсткий диск, згідно з корисною моделлю, робоча поверхня жорсткого диска виконана у вигляді окремих пелюстків, менша ширина яких спрямована в центр диска, а кожен пелюсток виконано у вигляді гвинтового крила. Робочий орган скребкового транспортера-змішувача зображений на фіг. 1 - загальний вигляд, фіг. 2 - розріз по А-А на фіг. 1. Робочий орган скребкового транспортера-змішувача складається з корпусу 1 трубчатої форми, в якому розміщений осьовий прутковий секційний елемент, що містить кільце 2, гаки 3 і 4, жорсткий диск 5, робоча поверхня якого виконана у вигляді пелюстків 6, менша сторона яких спрямована в центр диска, а кожен пелюсток виконаний у вигляді гвинтового крила. Секція робочого органу скребкового транспортера-змішувача виготовлена із пруткового полотна, що містить на обох кінцях гаки 3 і 4. Утворений з прутка гак 4 через прямолінійну ділянку плавно переходить у гак 3 і кільце 2 в один виток перпендикулярно до осі корпусу. На зовнішній поверхні кільця 2 з натягом і фіксацією встановлений жорсткий диск 5, утворюючи першу секцію транспортера - змішувача. Вільний гак 4 першої секції входить в зачеплення з гаком 3 наступної секції, на яку також закріплено жорсткий диск 5, утворюючи ланцюгове з'єднання секцій скребкового транспортера змішувача. Робоча поверхня жорсткого диска 5 виконана у вигляді пелюстків 6, які повернуті (вигнуті) в сторону протилежну руху суміші кормів і мають вигляд гвинтового крила. Робота скребкового транспортера-змішувача здійснюється наступним чином. На початку технологічної лінії транспортера-змішувача встановлені ємності - дозатори з сумішами та добавками кормів (на кресленні не зображено), з яких подаються корми в робочий орган скребкового транспортера-змішувача. Робочий орган скребкового транспортера-змішувача приводиться в рух зубчатим колесом (на кресленні не зображено), що здійснює контакт по конічній периферійній поверхні жорсткого диску 5. При русі транспортера сипкий матеріал 7 (суміші кормів), захоплюються жорстким диском 5 і транспортуються в напрямку вивантаження. При цьому суміші кормів проходять між пелюстками 6 і не тільки транспортуються ними, а й рухаються криволінійно за рахунок виконання пелюстків 6 у вигляді гвинтового крила, тобто пересипаються і одночасно перемішуються. Таким чином жорсткий диск 5 виконує функцію кріплення секційного елемента, транспортуючу і функцію змішування кормів. До переваг запропонованого технічного рішення робочого органу скребкового транспортеразмішувача належить розширення технологічних можливостей, а також якості перемішування суміші кормів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Робочий орган скребкового транспортера-змішувача, що містить корпус трубчатої форми, в якому розміщені осьові пруткові секційні елементи, що утворюють на обох кінцях гаки і спіральну навивку у перпендикулярній площині, а на зовнішній поверхні спіральної навивки з натягом та фіксацією встановлений жорсткий диск, який відрізняється тим, що робоча поверхня жорсткого диска виконана у вигляді окремих пелюстків, менша ширина яких спрямована в центр диска, а кожен пелюсток виконано у вигляді гвинтового крила. 1 UA 71728 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
