Вібраційний глибокорозпушувач

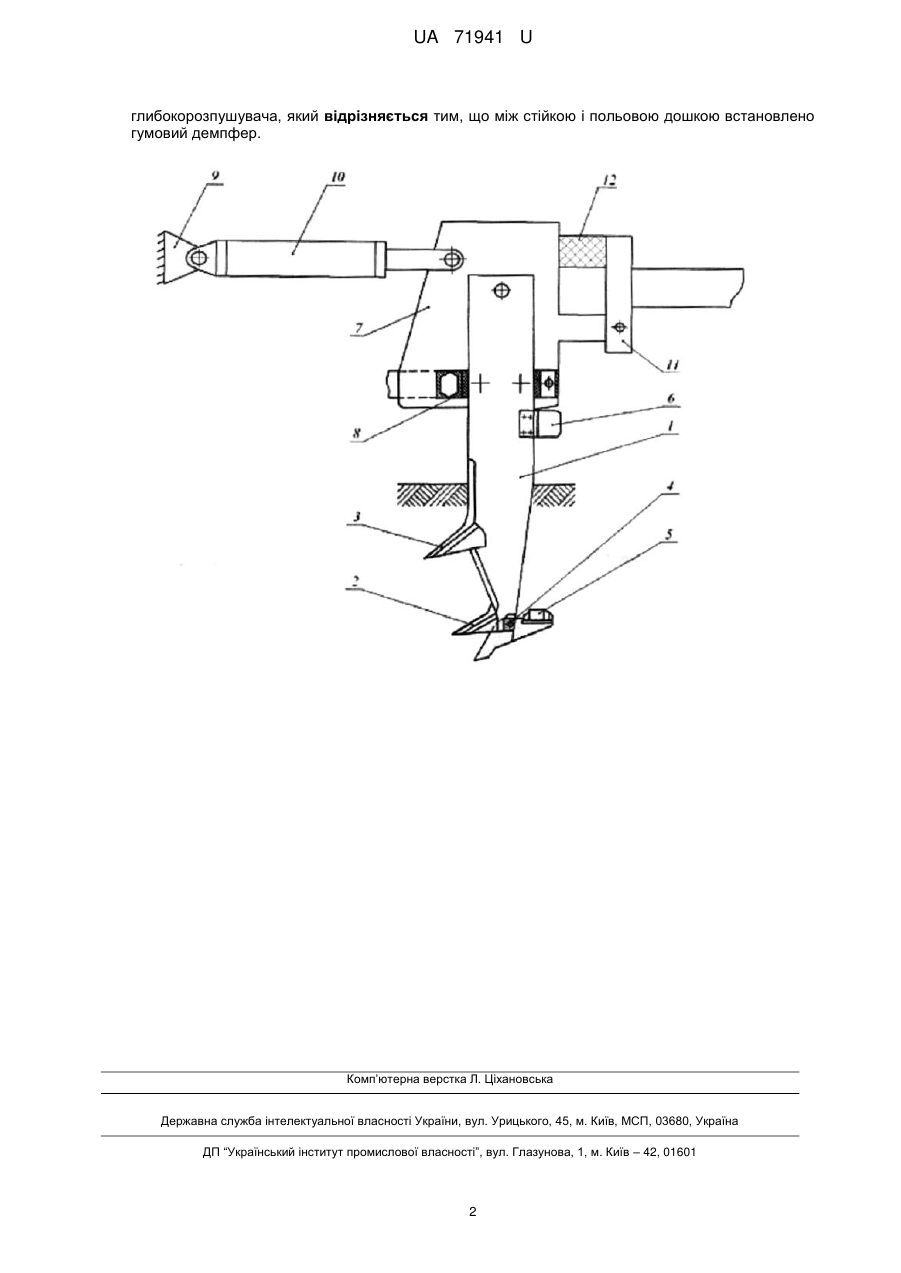

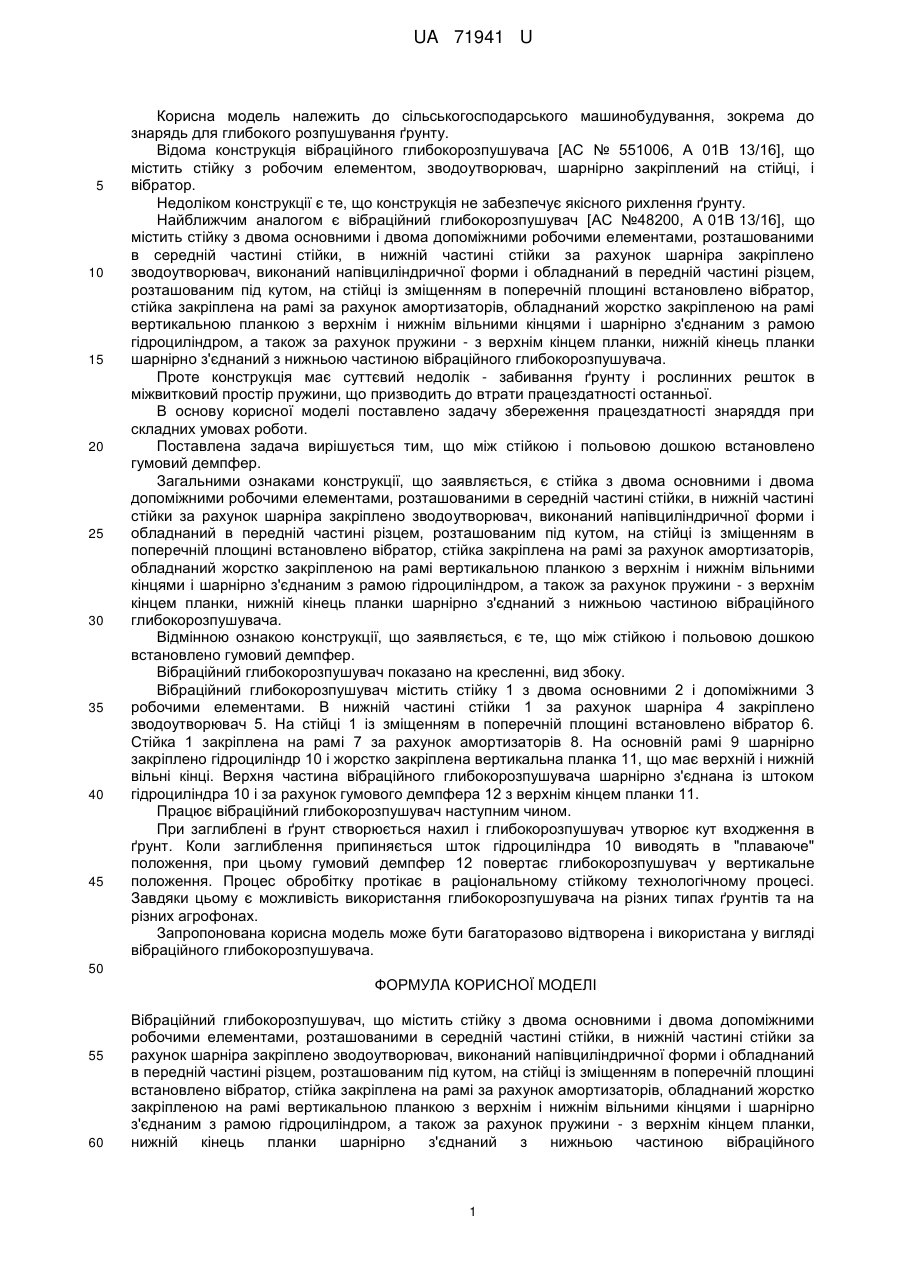

Реферат: Вібраційний глибокорозпушувач містить стійку з двома основними і двома допоміжними робочими елементами, в нижній частині стійки за рахунок шарніра закріплено зводоутворювач, вібратор, амортизатори, пружини. Між стійкою і польовою дошкою встановлено гумовий демпфер. UA 71941 U (54) ВІБРАЦІЙНИЙ ГЛИБОКОРОЗПУШУВАЧ UA 71941 U UA 71941 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для глибокого розпушування ґрунту. Відома конструкція вібраційного глибокорозпушувача [АС № 551006, А 01В 13/16], що містить стійку з робочим елементом, зводоутворювач, шарнірно закріплений на стійці, і вібратор. Недоліком конструкції є те, що конструкція не забезпечує якісного рихлення ґрунту. Найближчим аналогом є вібраційний глибокорозпушувач [АС №48200, А 01В 13/16], що містить стійку з двома основними і двома допоміжними робочими елементами, розташованими в середній частині стійки, в нижній частині стійки за рахунок шарніра закріплено зводоутворювач, виконаний напівциліндричної форми і обладнаний в передній частині різцем, розташованим під кутом, на стійці із зміщенням в поперечній площині встановлено вібратор, стійка закріплена на рамі за рахунок амортизаторів, обладнаний жорстко закріпленою на рамі вертикальною планкою з верхнім і нижнім вільними кінцями і шарнірно з'єднаним з рамою гідроциліндром, а також за рахунок пружини - з верхнім кінцем планки, нижній кінець планки шарнірно з'єднаний з нижньою частиною вібраційного глибокорозпушувача. Проте конструкція має суттєвий недолік - забивання ґрунту і рослинних решток в міжвитковий простір пружини, що призводить до втрати працездатності останньої. В основу корисної моделі поставлено задачу збереження працездатності знаряддя при складних умовах роботи. Поставлена задача вирішується тим, що між стійкою і польовою дошкою встановлено гумовий демпфер. Загальними ознаками конструкції, що заявляється, є стійка з двома основними і двома допоміжними робочими елементами, розташованими в середній частині стійки, в нижній частині стійки за рахунок шарніра закріплено зводоутворювач, виконаний напівциліндричної форми і обладнаний в передній частині різцем, розташованим під кутом, на стійці із зміщенням в поперечній площині встановлено вібратор, стійка закріплена на рамі за рахунок амортизаторів, обладнаний жорстко закріпленою на рамі вертикальною планкою з верхнім і нижнім вільними кінцями і шарнірно з'єднаним з рамою гідроциліндром, а також за рахунок пружини - з верхнім кінцем планки, нижній кінець планки шарнірно з'єднаний з нижньою частиною вібраційного глибокорозпушувача. Відмінною ознакою конструкції, що заявляється, є те, що між стійкою і польовою дошкою встановлено гумовий демпфер. Вібраційний глибокорозпушувач показано на кресленні, вид збоку. Вібраційний глибокорозпушувач містить стійку 1 з двома основними 2 і допоміжними 3 робочими елементами. В нижній частині стійки 1 за рахунок шарніра 4 закріплено зводоутворювач 5. На стійці 1 із зміщенням в поперечній площині встановлено вібратор 6. Стійка 1 закріплена на рамі 7 за рахунок амортизаторів 8. На основній рамі 9 шарнірно закріплено гідроциліндр 10 і жорстко закріплена вертикальна планка 11, що має верхній і нижній вільні кінці. Верхня частина вібраційного глибокорозпушувача шарнірно з'єднана із штоком гідроциліндра 10 і за рахунок гумового демпфера 12 з верхнім кінцем планки 11. Працює вібраційний глибокорозпушувач наступним чином. При заглиблені в ґрунт створюється нахил і глибокорозпушувач утворює кут входження в ґрунт. Коли заглиблення припиняється шток гідроциліндра 10 виводять в "плаваюче" положення, при цьому гумовий демпфер 12 повертає глибокорозпушувач у вертикальне положення. Процес обробітку протікає в раціональному стійкому технологічному процесі. Завдяки цьому є можливість використання глибокорозпушувача на різних типах ґрунтів та на різних агрофонах. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді вібраційного глибокорозпушувача. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Вібраційний глибокорозпушувач, що містить стійку з двома основними і двома допоміжними робочими елементами, розташованими в середній частині стійки, в нижній частині стійки за рахунок шарніра закріплено зводоутворювач, виконаний напівциліндричної форми і обладнаний в передній частині різцем, розташованим під кутом, на стійці із зміщенням в поперечній площині встановлено вібратор, стійка закріплена на рамі за рахунок амортизаторів, обладнаний жорстко закріпленою на рамі вертикальною планкою з верхнім і нижнім вільними кінцями і шарнірно з'єднаним з рамою гідроциліндром, а також за рахунок пружини - з верхнім кінцем планки, нижній кінець планки шарнірно з'єднаний з нижньою частиною вібраційного 1 UA 71941 U глибокорозпушувача, який відрізняється тим, що між стійкою і польовою дошкою встановлено гумовий демпфер. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
