Спосіб виробництва виробів для влаштування тротуарів із цементобетонної суміші

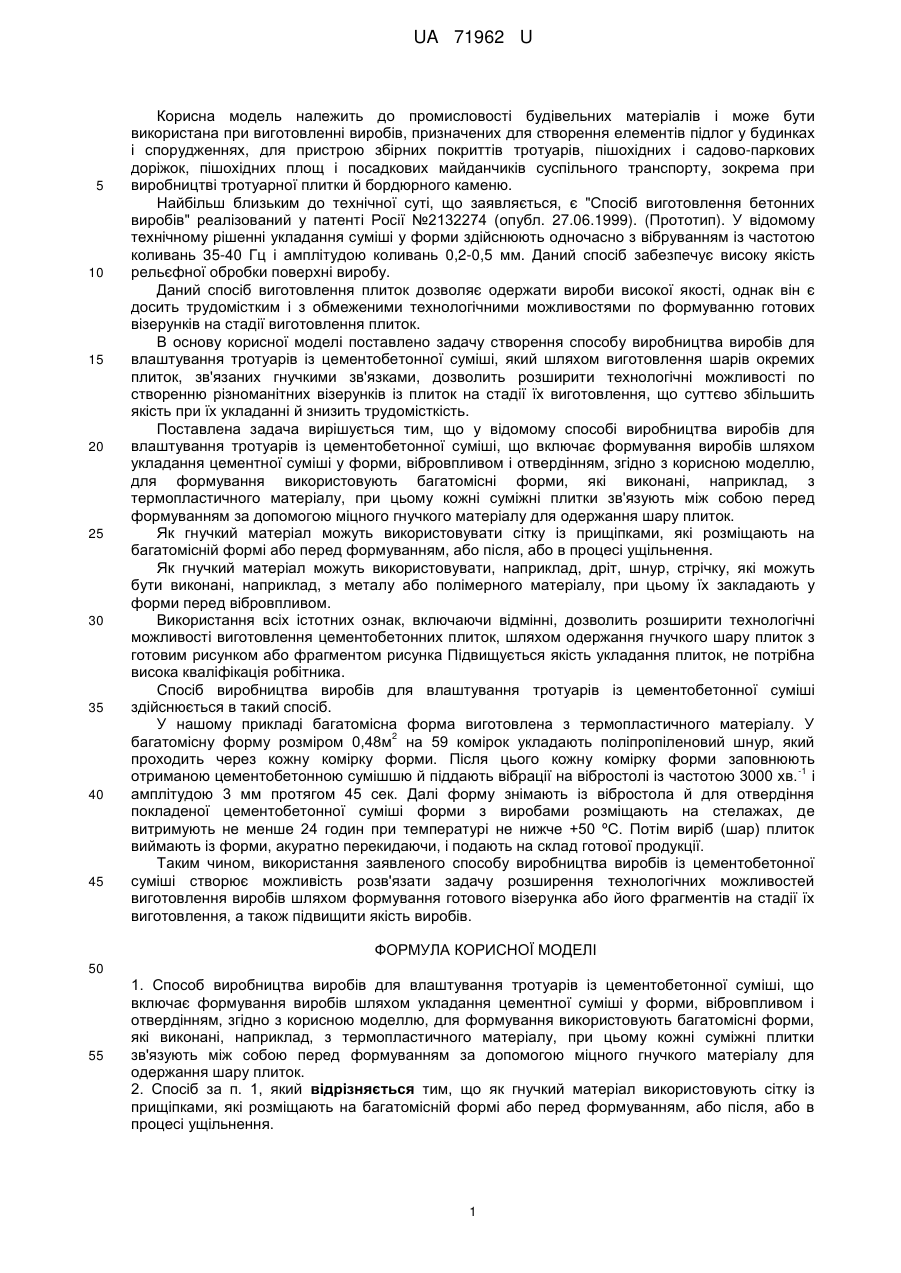

Реферат: Способ виробництва виробів для влаштування тротуарів із цементобетонної суміші включає формування виробів шляхом укладання цементної суміші у форми, вібровпливом і отвердінням. Для формування використовують багатомісні форми, які виконані, наприклад, з термопластичного матеріалу. Кожні суміжні плитки зв'язують між собою перед формуванням за допомогою міцного гнучкого матеріалу для одержання шару плиток. UA 71962 U (12) UA 71962 U UA 71962 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до промисловості будівельних матеріалів і може бути використана при виготовленні виробів, призначених для створення елементів підлог у будинках і спорудженнях, для пристрою збірних покриттів тротуарів, пішохідних і садово-паркових доріжок, пішохідних площ і посадкових майданчиків суспільного транспорту, зокрема при виробництві тротуарної плитки й бордюрного каменю. Найбільш близьким до технічної суті, що заявляється, є "Спосіб виготовлення бетонних виробів" реалізований у патенті Росії №2132274 (опубл. 27.06.1999). (Прототип). У відомому технічному рішенні укладання суміші у форми здійснюють одночасно з вібруванням із частотою коливань 35-40 Гц і амплітудою коливань 0,2-0,5 мм. Даний спосіб забезпечує високу якість рельєфної обробки поверхні виробу. Даний спосіб виготовлення плиток дозволяє одержати вироби високої якості, однак він є досить трудомістким і з обмеженими технологічними можливостями по формуванню готових візерунків на стадії виготовлення плиток. В основу корисної моделі поставлено задачу створення способу виробництва виробів для влаштування тротуарів із цементобетонної суміші, який шляхом виготовлення шарів окремих плиток, зв'язаних гнучкими зв'язками, дозволить розширити технологічні можливості по створенню різноманітних візерунків із плиток на стадії їх виготовлення, що суттєво збільшить якість при їх укладанні й знизить трудомісткість. Поставлена задача вирішується тим, що у відомому способі виробництва виробів для влаштування тротуарів із цементобетонної суміші, що включає формування виробів шляхом укладання цементної суміші у форми, вібровпливом і отвердінням, згідно з корисною моделлю, для формування використовують багатомісні форми, які виконані, наприклад, з термопластичного матеріалу, при цьому кожні суміжні плитки зв'язують між собою перед формуванням за допомогою міцного гнучкого матеріалу для одержання шару плиток. Як гнучкий матеріал можуть використовувати сітку із прищіпками, які розміщають на багатомісній формі або перед формуванням, або після, або в процесі ущільнення. Як гнучкий матеріал можуть використовувати, наприклад, дріт, шнур, стрічку, які можуть бути виконані, наприклад, з металу або полімерного матеріалу, при цьому їх закладають у форми перед вібровпливом. Використання всіх істотних ознак, включаючи відмінні, дозволить розширити технологічні можливості виготовлення цементобетонних плиток, шляхом одержання гнучкого шару плиток з готовим рисунком або фрагментом рисунка Підвищується якість укладання плиток, не потрібна висока кваліфікація робітника. Спосіб виробництва виробів для влаштування тротуарів із цементобетонної суміші здійснюється в такий спосіб. У нашому прикладі багатомісна форма виготовлена з термопластичного матеріалу. У 2 багатомісну форму розміром 0,48м на 59 комірок укладають поліпропіленовий шнур, який проходить через кожну комірку форми. Після цього кожну комірку форми заповнюють -1 отриманою цементобетонною сумішшю й піддають вібрації на вібростолі із частотою 3000 хв. і амплітудою 3 мм протягом 45 сек. Далі форму знімають із вібростола й для отвердіння покладеної цементобетонної суміші форми з виробами розміщають на стелажах, де витримують не менше 24 годин при температурі не нижче +50 ºС. Потім виріб (шар) плиток виймають із форми, акуратно перекидаючи, і подають на склад готової продукції. Таким чином, використання заявленого способу виробництва виробів із цементобетонної суміші створює можливість розв'язати задачу розширення технологічних можливостей виготовлення виробів шляхом формування готового візерунка або його фрагментів на стадії їх виготовлення, а також підвищити якість виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Способ виробництва виробів для влаштування тротуарів із цементобетонної суміші, що включає формування виробів шляхом укладання цементної суміші у форми, вібровпливом і отвердінням, згідно з корисною моделлю, для формування використовують багатомісні форми, які виконані, наприклад, з термопластичного матеріалу, при цьому кожні суміжні плитки зв'язують між собою перед формуванням за допомогою міцного гнучкого матеріалу для одержання шару плиток. 2. Спосіб за п. 1, який відрізняється тим, що як гнучкий матеріал використовують сітку із прищіпками, які розміщають на багатомісній формі або перед формуванням, або після, або в процесі ущільнення. 1 UA 71962 U 3. Спосіб за будь якого з пп. 1, 2, який відрізняється тим, що як гнучкий матеріал можуть використовувати, наприклад, дріт, шнур, стрічку, які можуть бути виконані, наприклад, з металу або полімерного матеріалу, при цьому їх закладають у форми перед вібровпливом. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
