Електропатрон для закріплення свердла

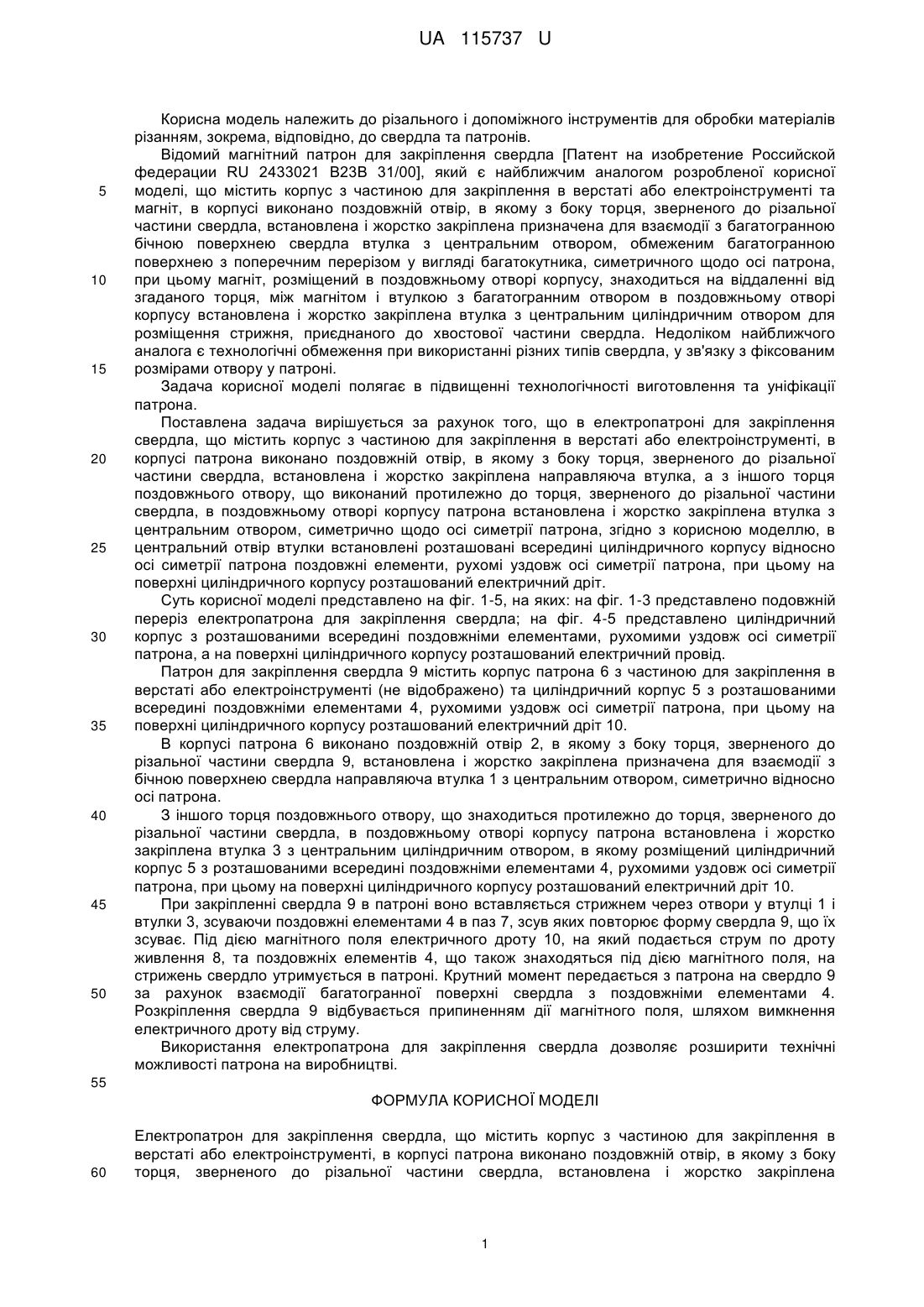

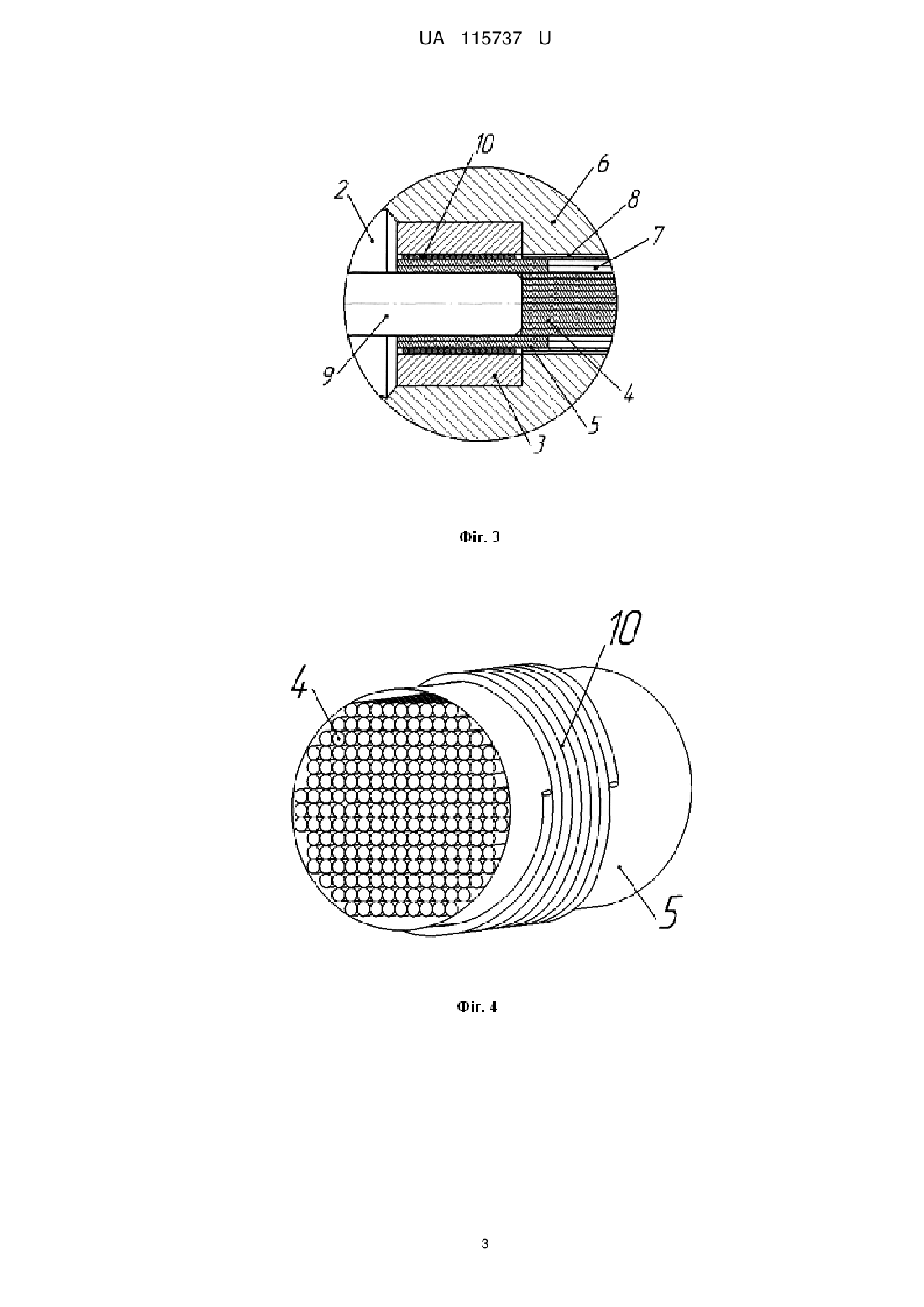

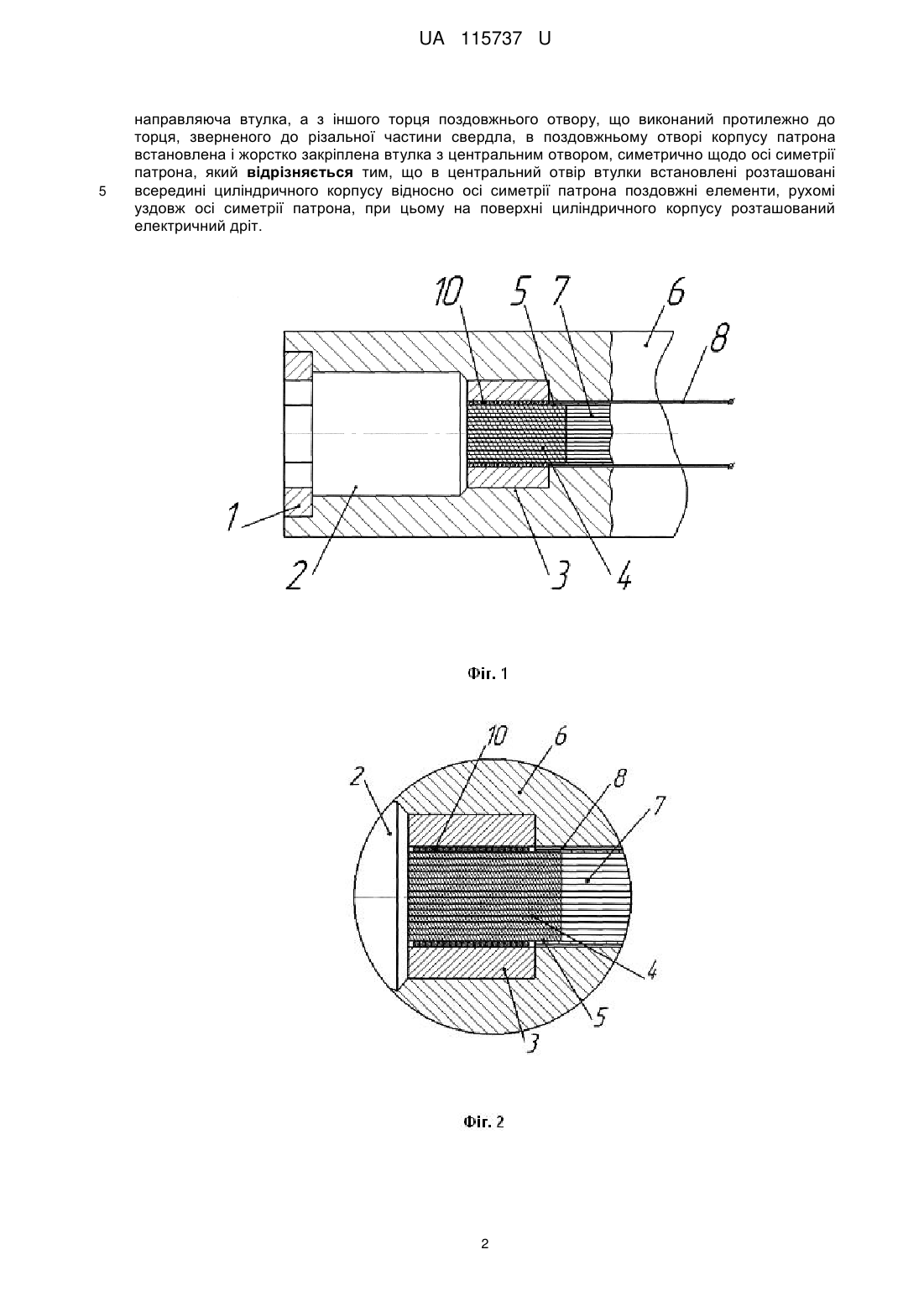

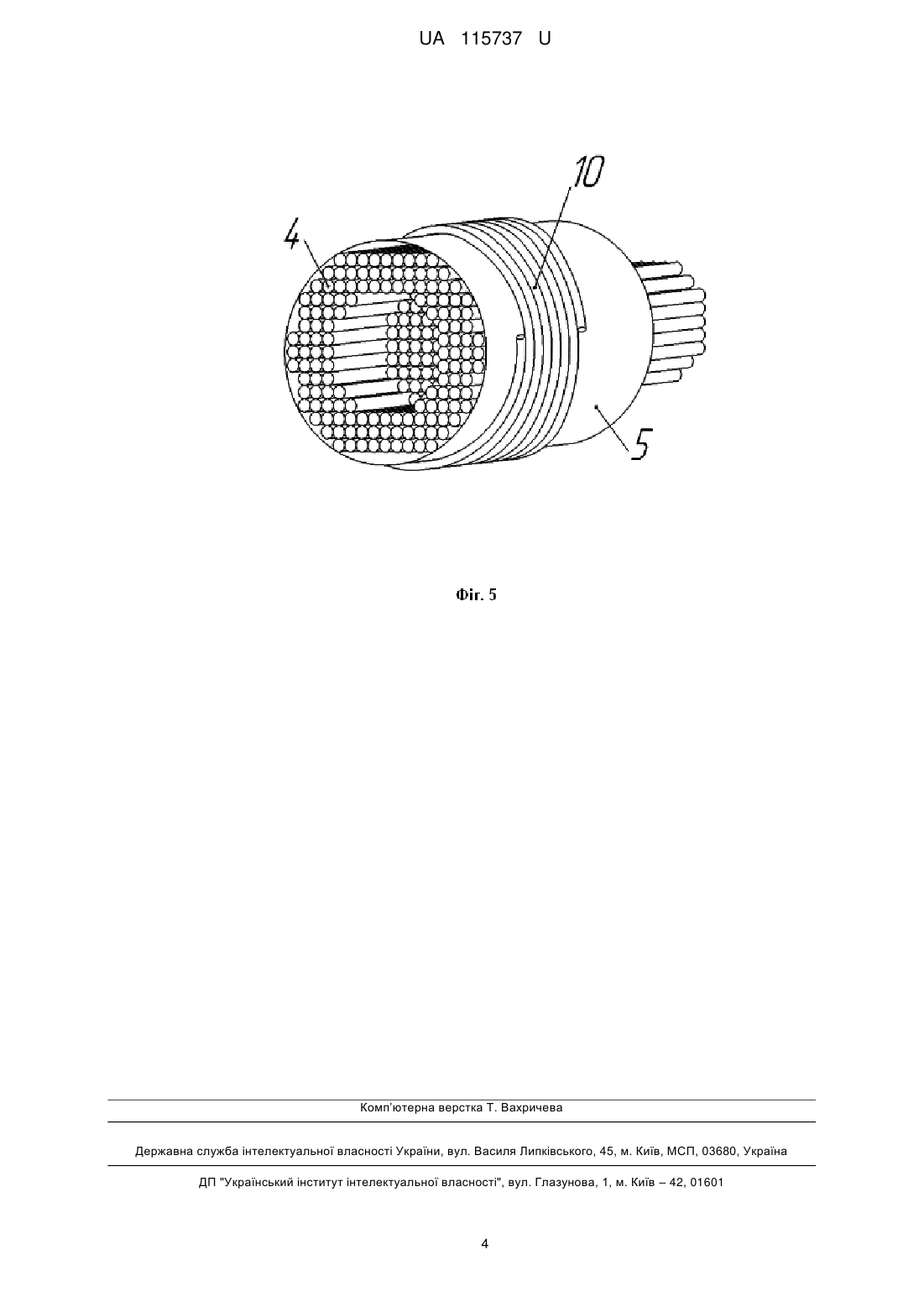

Реферат: Електропатрон для закріплення свердла містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до різальної частини свердла, встановлена і жорстко закріплена направляюча втулка, а з іншого торця поздовжнього отвору, що виконаний протилежно до торця, зверненого до різальної частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона. В центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому на поверхні циліндричного корпусу розташований електричний дріт. UA 115737 U (54) ЕЛЕКТРОПАТРОН ДЛЯ ЗАКРІПЛЕННЯ СВЕРДЛА UA 115737 U UA 115737 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до різального і допоміжного інструментів для обробки матеріалів різанням, зокрема, відповідно, до свердла та патронів. Відомий магнітний патрон для закріплення свердла [Патент на изобретение Российской федерации RU 2433021 В23В 31/00], який є найближчим аналогом розробленої корисної моделі, що містить корпус з частиною для закріплення в верстаті або електроінструменті та магніт, в корпусі виконано поздовжній отвір, в якому з боку торця, зверненого до різальної частини свердла, встановлена і жорстко закріплена призначена для взаємодії з багатогранною бічною поверхнею свердла втулка з центральним отвором, обмеженим багатогранною поверхнею з поперечним перерізом у вигляді багатокутника, симетричного щодо осі патрона, при цьому магніт, розміщений в поздовжньому отворі корпусу, знаходиться на віддаленні від згаданого торця, між магнітом і втулкою з багатогранним отвором в поздовжньому отворі корпусу встановлена і жорстко закріплена втулка з центральним циліндричним отвором для розміщення стрижня, приєднаного до хвостової частини свердла. Недоліком найближчого аналога є технологічні обмеження при використанні різних типів свердла, у зв'язку з фіксованим розмірами отвору у патроні. Задача корисної моделі полягає в підвищенні технологічності виготовлення та уніфікації патрона. Поставлена задача вирішується за рахунок того, що в електропатроні для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до різальної частини свердла, встановлена і жорстко закріплена направляюча втулка, а з іншого торця поздовжнього отвору, що виконаний протилежно до торця, зверненого до різальної частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона, згідно з корисною моделлю, в центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому на поверхні циліндричного корпусу розташований електричний дріт. Суть корисної моделі представлено на фіг. 1-5, на яких: на фіг. 1-3 представлено подовжній переріз електропатрона для закріплення свердла; на фіг. 4-5 представлено циліндричний корпус з розташованими всередині поздовжніми елементами, рухомими уздовж осі симетрії патрона, а на поверхні циліндричного корпусу розташований електричний провід. Патрон для закріплення свердла 9 містить корпус патрона 6 з частиною для закріплення в верстаті або електроінструменті (не відображено) та циліндричний корпус 5 з розташованими всередині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона, при цьому на поверхні циліндричного корпусу розташований електричний дріт 10. В корпусі патрона 6 виконано поздовжній отвір 2, в якому з боку торця, зверненого до різальної частини свердла 9, встановлена і жорстко закріплена призначена для взаємодії з бічною поверхнею свердла направляюча втулка 1 з центральним отвором, симетрично відносно осі патрона. З іншого торця поздовжнього отвору, що знаходиться протилежно до торця, зверненого до різальної частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка 3 з центральним циліндричним отвором, в якому розміщений циліндричний корпус 5 з розташованими всередині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона, при цьому на поверхні циліндричного корпусу розташований електричний дріт 10. При закріпленні свердла 9 в патроні воно вставляється стрижнем через отвори у втулці 1 і втулки 3, зсуваючи поздовжні елементами 4 в паз 7, зсув яких повторює форму свердла 9, що їх зсуває. Під дією магнітного поля електричного дроту 10, на який подається струм по дроту живлення 8, та поздовжніх елементів 4, що також знаходяться під дією магнітного поля, на стрижень свердло утримується в патроні. Крутний момент передається з патрона на свердло 9 за рахунок взаємодії багатогранної поверхні свердла з поздовжніми елементами 4. Розкріплення свердла 9 відбувається припиненням дії магнітного поля, шляхом вимкнення електричного дроту від струму. Використання електропатрона для закріплення свердла дозволяє розширити технічні можливості патрона на виробництві. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Електропатрон для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до різальної частини свердла, встановлена і жорстко закріплена 1 UA 115737 U 5 направляюча втулка, а з іншого торця поздовжнього отвору, що виконаний протилежно до торця, зверненого до різальної частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона, який відрізняється тим, що в центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона, при цьому на поверхні циліндричного корпусу розташований електричний дріт. 2 UA 115737 U 3 UA 115737 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
