Свинарник клюшечного типу

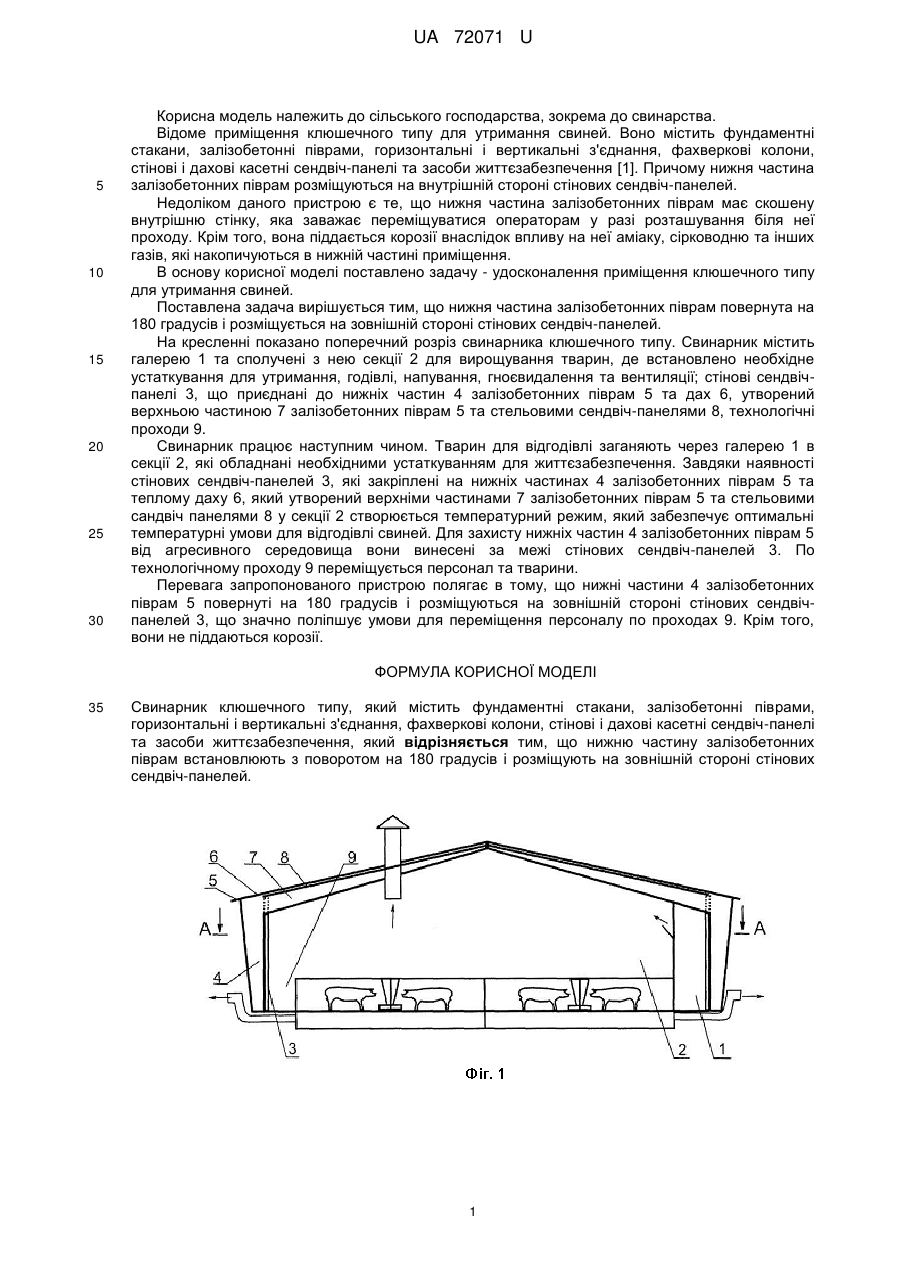

Реферат: UA 72071 U UA 72071 U 5 10 15 20 25 30 Корисна модель належить до сільського господарства, зокрема до свинарства. Відоме приміщення клюшечного типу для утримання свиней. Воно містить фундаментні стакани, залізобетонні піврами, горизонтальні і вертикальні з'єднання, фахверкові колони, стінові і дахові касетні сендвіч-панелі та засоби життєзабезпечення [1]. Причому нижня частина залізобетонних піврам розміщуються на внутрішній стороні стінових сендвіч-панелей. Недоліком даного пристрою є те, що нижня частина залізобетонних піврам має скошену внутрішню стінку, яка заважає переміщуватися операторам у разі розташування біля неї проходу. Крім того, вона піддається корозії внаслідок впливу на неї аміаку, сірководню та інших газів, які накопичуються в нижній частині приміщення. В основу корисної моделі поставлено задачу - удосконалення приміщення клюшечного типу для утримання свиней. Поставлена задача вирішується тим, що нижня частина залізобетонних піврам повернута на 180 градусів і розміщується на зовнішній стороні стінових сендвіч-панелей. На кресленні показано поперечний розріз свинарника клюшечного типу. Свинарник містить галерею 1 та сполучені з нею секції 2 для вирощування тварин, де встановлено необхідне устаткування для утримання, годівлі, напування, гноєвидалення та вентиляції; стінові сендвічпанелі 3, що приєднані до нижніх частин 4 залізобетонних піврам 5 та дах 6, утворений верхньою частиною 7 залізобетонних піврам 5 та стельовими сендвіч-панелями 8, технологічні проходи 9. Свинарник працює наступним чином. Тварин для відгодівлі заганяють через галерею 1 в секції 2, які обладнані необхідними устаткуванням для життєзабезпечення. Завдяки наявності стінових сендвіч-панелей 3, які закріплені на нижніх частинах 4 залізобетонних піврам 5 та теплому даху 6, який утворений верхніми частинами 7 залізобетонних піврам 5 та стельовими сандвіч панелями 8 у секції 2 створюється температурний режим, який забезпечує оптимальні температурні умови для відгодівлі свиней. Для захисту нижніх частин 4 залізобетонних піврам 5 від агресивного середовища вони винесені за межі стінових сендвіч-панелей 3. По технологічному проходу 9 переміщується персонал та тварини. Перевага запропонованого пристрою полягає в тому, що нижні частини 4 залізобетонних піврам 5 повернуті на 180 градусів і розміщуються на зовнішній стороні стінових сендвічпанелей 3, що значно поліпшує умови для переміщення персоналу по проходах 9. Крім того, вони не піддаються корозії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Свинарник клюшечного типу, який містить фундаментні стакани, залізобетонні піврами, горизонтальні і вертикальні з'єднання, фахверкові колони, стінові і дахові касетні сендвіч-панелі та засоби життєзабезпечення, який відрізняється тим, що нижню частину залізобетонних піврам встановлюють з поворотом на 180 градусів і розміщують на зовнішній стороні стінових сендвіч-панелей. 1 UA 72071 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
