Пристрій для контролю цілісності відривних закупорювальних пристроїв

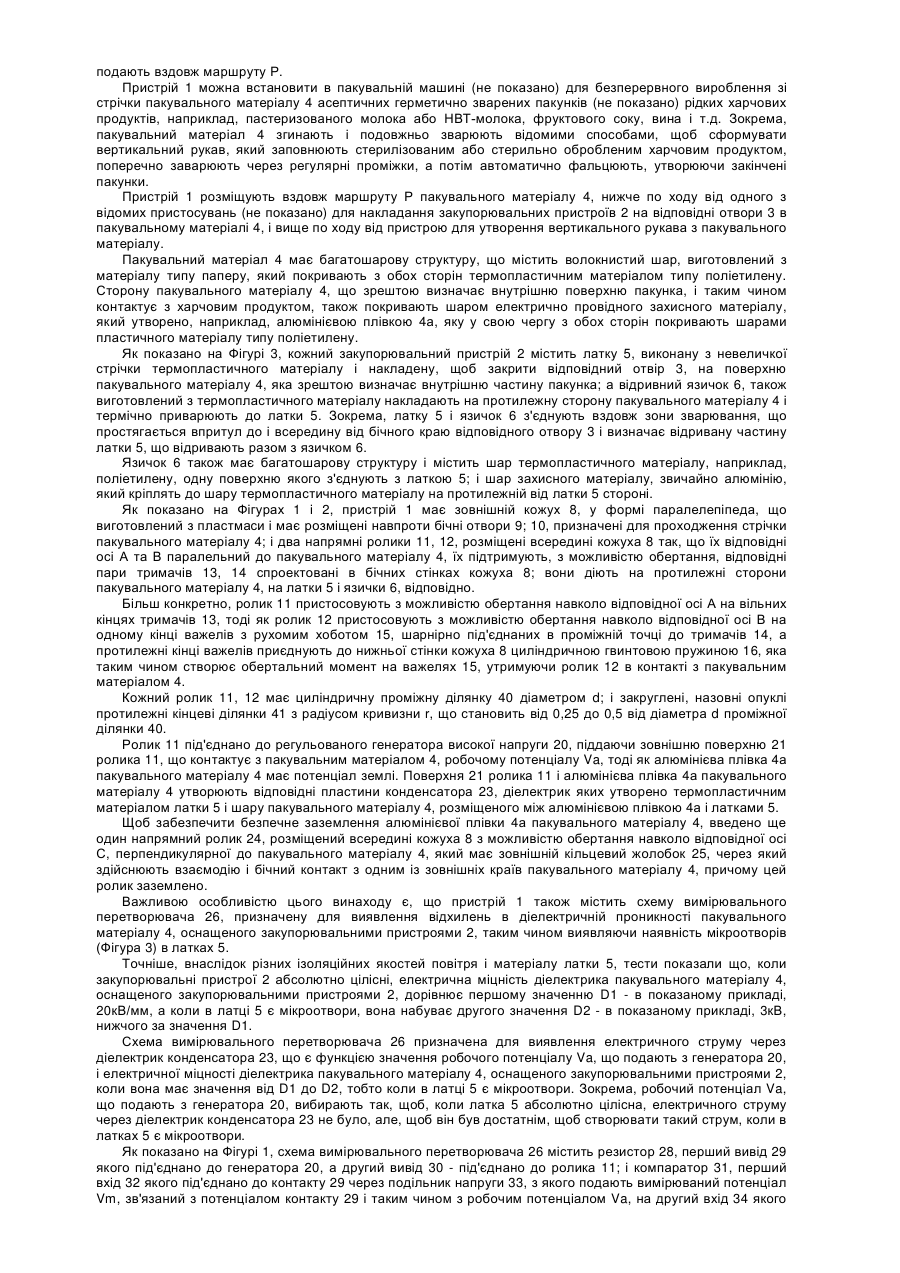

1. Пристрій (1) для контролю цілісності відривних закупорювальних пристроїв (2), накладених на відповідні отвори (3) в стрічці пакувального матеріалу (4), призначеного для виготовлення асептичних герметично зварених пакунків рідких харчових продуктів; причому пакувальний матеріал (4) має багатошарову структуру, яка містить принаймні один електропровідний лист захисного матеріалу (4а), покритий з протилежних сторін відповідними шарами термопластичного матеріалу; кожний згаданий закупорювальний пристрій (2) містить стрічку латки (5), виготовлену з термопластичного матеріалу і накладену так, щоб закрити відповідний отвір (3) на поверхні згаданого пакувального матеріалу (4), яка зрештою визначає внутрішню частину пакунка; і відривний язичок (6), також виготовлений з термопластичного матеріалу, накладеного на протилежну сторону згаданого пакувального матеріалу (4) і привареного до латки (5), який відрізняється тим, що містить:

- принаймні одну контактну поверхню (21) під робочим електричним потенціалом (Va), що взаємодіє із пакувальним матеріалом (4) в згаданих латках (5), що утворює одну пластину конденсатора (23), інша пластина якого утворена згаданим листом захисного матеріалу (4а), а діелектрик якого утворено термопластичним матеріалом латок (5) і шару пакувального матеріалу (4), розміщеного між згаданим листом захисного матеріалу (4а) та латками (5); і

- вимірювальний перетворювач (26), під'єднаний до згаданої контактної поверхні (21) і до листа захисного матеріалу (4а) згаданого пакувального матеріалу (4) з метою вимірювання електричної величини, пов'язаної з відхиленнями в діелектричній проникності діелектрика згаданого конденсатора (23), і, таким чином, визначення наявності мікроотворів в латках (5).

2. Пристрій за пунктом 1, який відрізняється тим, що вимірювальний перетворювач (26) містить пристрій індикації електричного струму через діелектрик конденсатора (23).

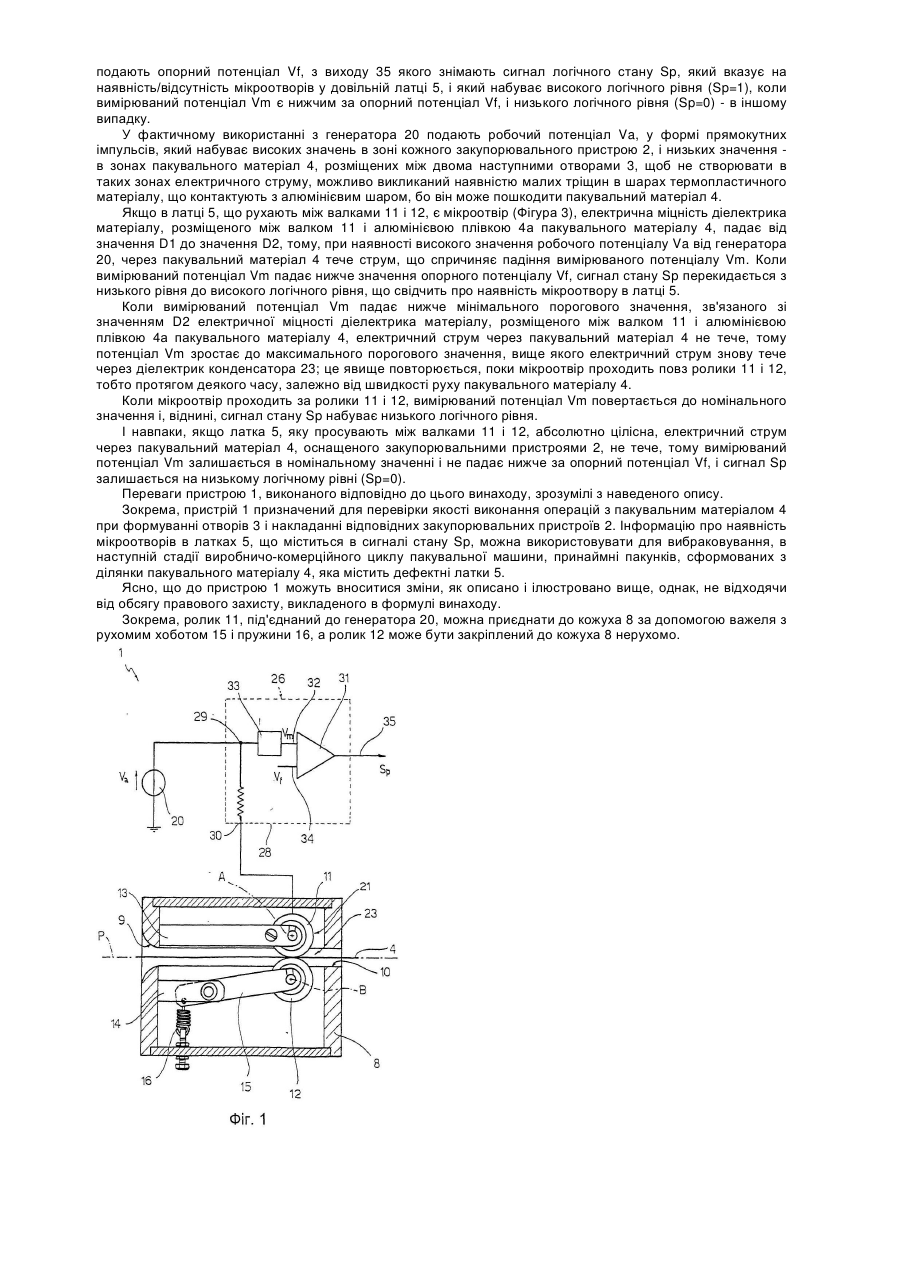

3. Пристрій за пунктом 1 або 2, який відрізняється тим, що вимірювальний перетворювач (26) містить компаратор (31), на перший вхід (34) якого подають опорний потенціал Vf, на другий вхід (32) якого подають вимірюваний сигнал, який вказує на наявність вимірюваного потенціалу (Vm), пов'язаного зі згаданим робочим електричним потенціалом (Va), з виходу (35) якого знімають сигнал логічного стану (Sp), який вказує на наявність/відсутність мікроотворів у довільній латці 5, у випадку попередньо визначених зв'язків між згаданим вимірюваним сигналом і згаданим опорним сигналом.

4. Пристрій за пунктом 3, який відрізняється тим, що згаданий сигнал стану (Sp) є сигналом логіки, що має перший логічний рівень, який вказує на наявність мікроотворів у довільній латці (5), коли згаданий вимірюваний потенціал (Vm) менший за згаданий опорний потенціал (Vf).

5. Пристрій за будь-яким одним з попередніх пунктів, який відрізняється тим, що згадану контактну поверхню (21) під'єднано до генератора напруги (20), що є джерелом робочого електричного потенціалу (Va); причому вимірювальний перетворювач (26) містить активні елементи (28), розміщені між генератором напруги (20) і контактною поверхнею (21).

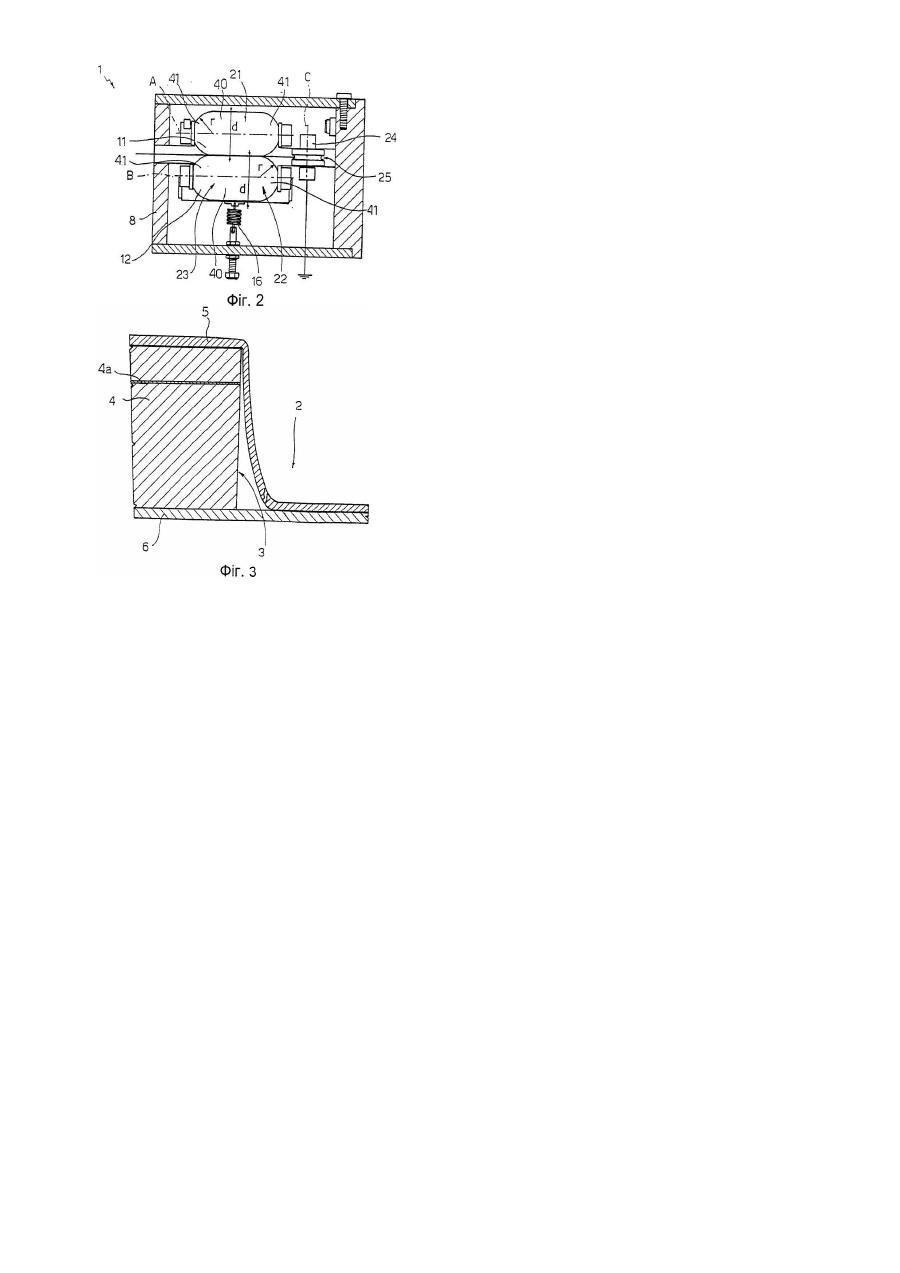

6. Пристрій за будь-яким одним з попередніх пунктів, який відрізняється тим, що містить перший і другий напрямні ролики (11,12), що мають відповідні осі (А, В), паралельні до пакувального матеріалу (4), і діють на розміщені на пакувальному матеріалі (4) на протилежних сторонах латки (5) і язички (6), відповідно; причому згадану контактну поверхню (21) утворено зовнішньою поверхнею першого напрямного ролика (11).

7. Пристрій за пунктом 6, який відрізняється тим, що перший і другий напрямні ролики (11, 12) кожен мають циліндричну проміжну ділянку (40); і закруглені, назовні опуклі протилежні кінцеві ділянки (41), що мають радіус кривизни (г), що становить від 0,25 до 0,5 від діаметра (d) проміжної ділянки (40).

8. Пристрій за будь-яким одним з попередніх пунктів, який відрізняється тим, що містить третій напрямний ролик (24), що має вісь (С), перпендикулярну до пакувального матеріалу (4), збоку взаємодіє з зовнішнім краєм пакувального матеріалу (4) і має потенціал землі.

9. Пристрій за будь-яким одним з попередніх пунктів, який відрізняється тим, що кожен язичок (6) має багатошарову структуру, яка містить шар захисного матеріалу.
