Пристрій для гарячого лиття керамічних виробів

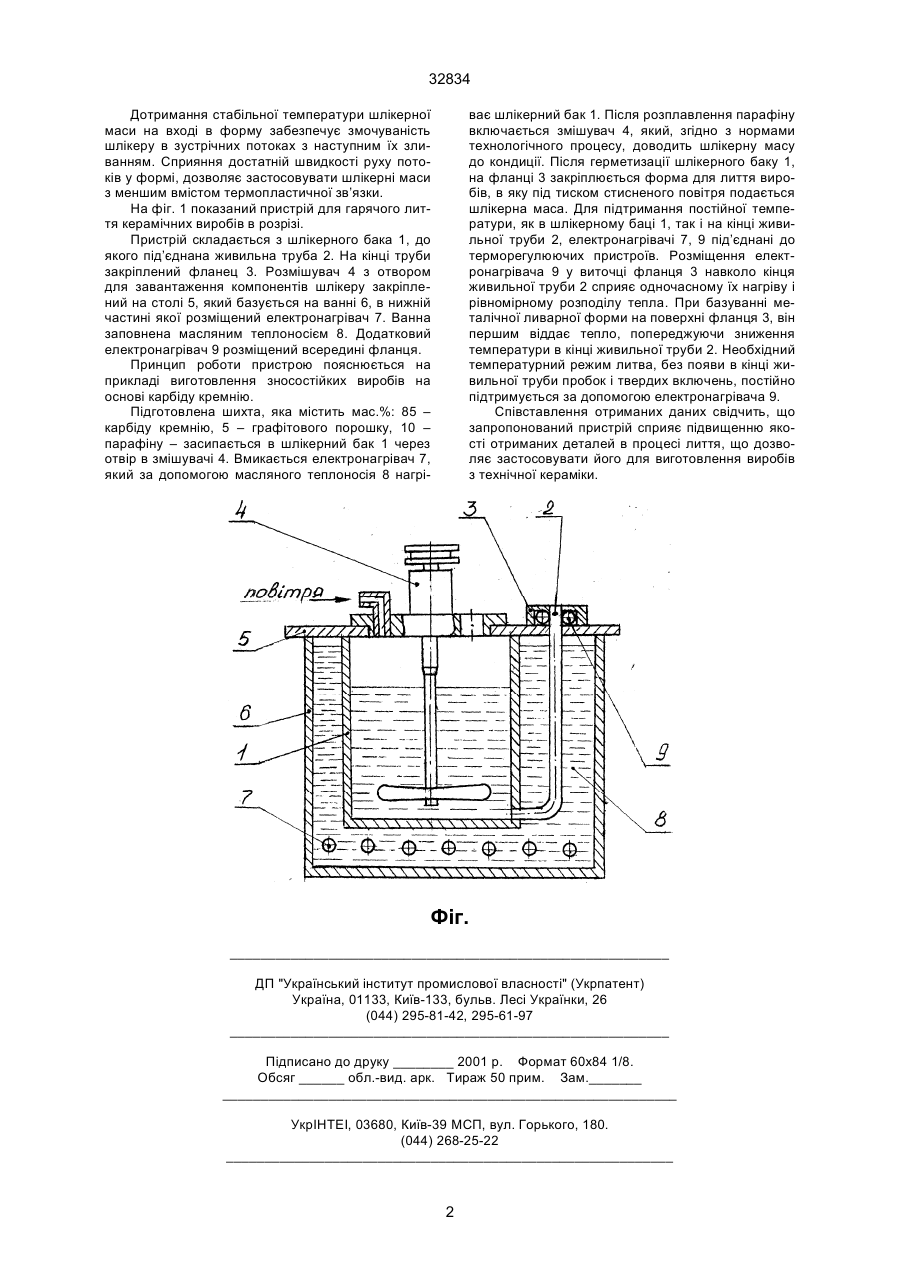

Пристрій для гарячого лиття керамічних виробів, який містить шлікерний бак з живильною трубою, що з'єднана з фланцем для базування форм, змішувач і ванну з електронагрівачем для масляного теплоносія, який відрізняється тим, що додатково оснащений електронагрівачем, розміщеним навколо живильної труби всередині фланця для базування форм. (19) (21) 98052558 (22) 18.05.1998 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Семенов Михайло Іванович, Филипенко Віктор Михайлович, Гладій Ігор Юрійович (73) Семенов Михайло Іванович, Филипенко Віктор Михайлович, Гладій Ігор Юрійович 32834 Дотримання стабільної температури шлікерної маси на вході в форму забезпечує змочуваність шлікеру в зустрічних потоках з наступним їх зливанням. Сприяння достатній швидкості руху потоків у формі, дозволяє застосовувати шлікерні маси з меншим вмістом термопластичної зв’язки. На фіг. 1 показаний пристрій для гарячого лиття керамічних виробів в розрізі. Пристрій складається з шлікерного бака 1, до якого під’єднана живильна труба 2. На кінці труби закріплений фланец 3. Розмішувач 4 з отвором для завантаження компонентів шлікеру закріплений на столі 5, який базується на ванні 6, в нижній частині якої розміщений електронагрівач 7. Ванна заповнена масляним теплоносієм 8. Додатковий електронагрівач 9 розміщений всередині фланця. Принцип роботи пристрою пояснюється на прикладі виготовлення зносостійких виробів на основі карбіду кремнію. Підготовлена шихта, яка містить мас.%: 85 – карбіду кремнію, 5 – графітового порошку, 10 – парафіну – засипається в шлікерний бак 1 через отвір в змішувачі 4. Вмикається електронагрівач 7, який за допомогою масляного теплоносія 8 нагрі ває шлікерний бак 1. Після розплавлення парафіну включається змішувач 4, який, згідно з нормами технологічного процесу, доводить шлікерну масу до кондиції. Після герметизації шлікерного баку 1, на фланці 3 закріплюється форма для лиття виробів, в яку під тиском стисненого повітря подається шлікерна маса. Для підтримання постійної температури, як в шлікерному баці 1, так і на кінці живильної труби 2, електронагрівачі 7, 9 під’єднані до терморегулюючих пристроїв. Розміщення електронагрівача 9 у виточці фланця 3 навколо кінця живильної труби 2 сприяє одночасному їх нагріву і рівномірному розподілу тепла. При базуванні металічної ливарної форми на поверхні фланця 3, він першим віддає тепло, попереджуючи зниження температури в кінці живильної труби 2. Необхідний температурний режим литва, без появи в кінці живильної труби пробок і твердих включень, постійно підтримується за допомогою електронагрівача 9. Співставлення отриманих даних свідчить, що запропонований пристрій сприяє підвищенню якості отриманих деталей в процесі лиття, що дозволяє застосовувати його для виготовлення виробів з технічної кераміки. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
