Пристрій для одержання шару цементно-піщаного розчину

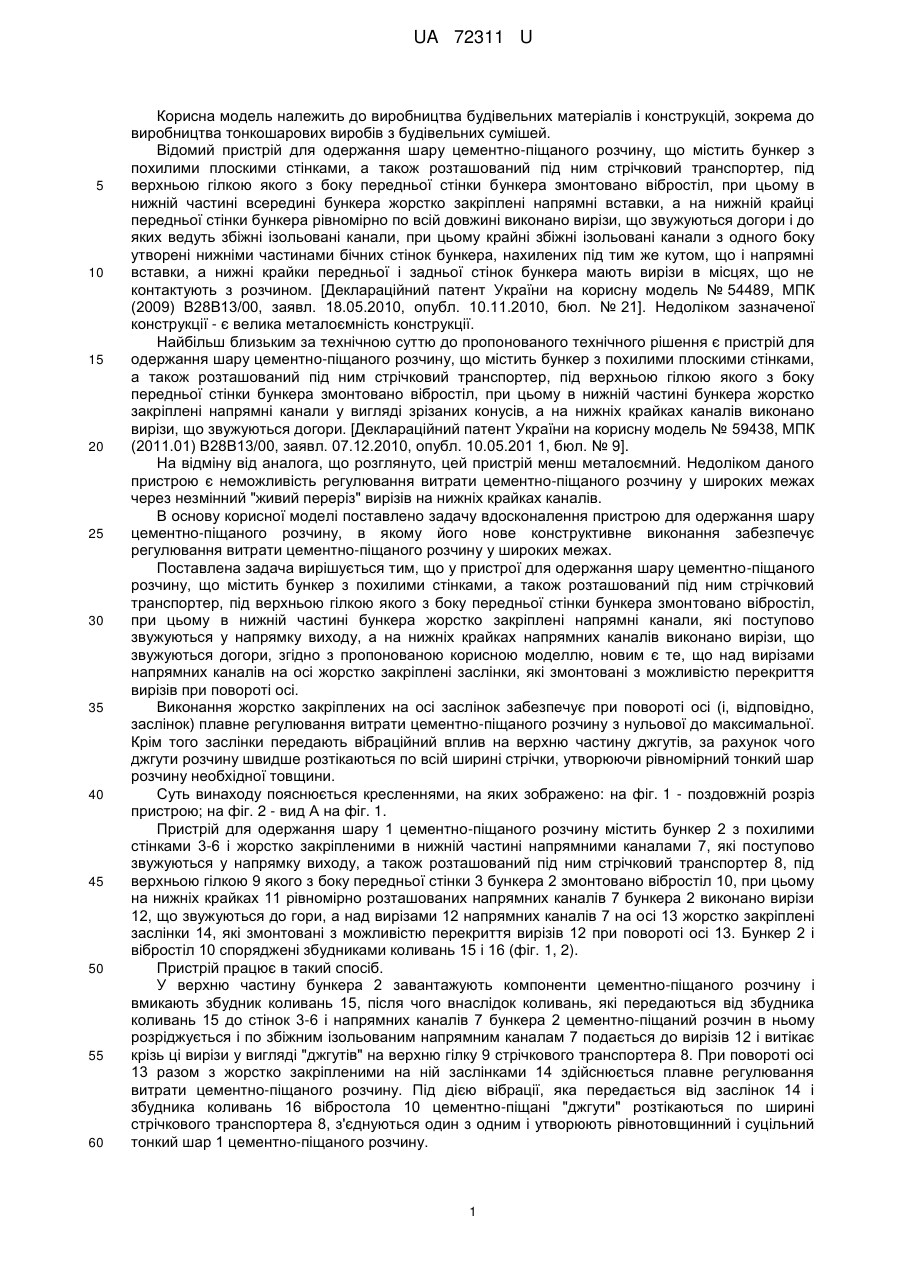

Реферат: Пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені напрямні канали, які поступово звужуються у напрямку виходу, а на нижніх крайках напрямних каналів виконано вирізи, що звужуються догори, причому над вирізами напрямних каналів на осі жорстко закріплені заслінки, які змонтовані з можливістю перекриття вирізів при повороті осі. UA 72311 U (54) ПРИСТРІЙ ДЛЯ ОДЕРЖАННЯ ШАРУ ЦЕМЕНТНО-ПІЩАНОГО РОЗЧИНУ UA 72311 U UA 72311 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва будівельних матеріалів і конструкцій, зокрема до виробництва тонкошарових виробів з будівельних сумішей. Відомий пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому в нижній частині всередині бункера жорстко закріплені напрямні вставки, а на нижній крайці передньої стінки бункера рівномірно по всій довжині виконано вирізи, що звужуються догори і до яких ведуть збіжні ізольовані канали, при цьому крайні збіжні ізольовані канали з одного боку утворені нижніми частинами бічних стінок бункера, нахилених під тим же кутом, що і напрямні вставки, а нижні крайки передньої і задньої стінок бункера мають вирізи в місцях, що не контактують з розчином. [Деклараційний патент України на корисну модель № 54489, МПК (2009) В28В13/00, заявл. 18.05.2010, опубл. 10.11.2010, бюл. № 21]. Недоліком зазначеної конструкції - є велика металоємність конструкції. Найбільш близьким за технічною суттю до пропонованого технічного рішення є пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені напрямні канали у вигляді зрізаних конусів, а на нижніх крайках каналів виконано вирізи, що звужуються догори. [Деклараційний патент України на корисну модель № 59438, МПК (2011.01) В28В13/00, заявл. 07.12.2010, опубл. 10.05.201 1, бюл. № 9]. На відміну від аналога, що розглянуто, цей пристрій менш металоємний. Недоліком даного пристрою є неможливість регулювання витрати цементно-піщаного розчину у широких межах через незмінний "живий переріз" вирізів на нижніх крайках каналів. В основу корисної моделі поставлено задачу вдосконалення пристрою для одержання шару цементно-піщаного розчину, в якому його нове конструктивне виконання забезпечує регулювання витрати цементно-піщаного розчину у широких межах. Поставлена задача вирішується тим, що у пристрої для одержання шару цементно-піщаного розчину, що містить бункер з похилими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені напрямні канали, які поступово звужуються у напрямку виходу, а на нижніх крайках напрямних каналів виконано вирізи, що звужуються догори, згідно з пропонованою корисною моделлю, новим є те, що над вирізами напрямних каналів на осі жорстко закріплені заслінки, які змонтовані з можливістю перекриття вирізів при повороті осі. Виконання жорстко закріплених на осі заслінок забезпечує при повороті осі (і, відповідно, заслінок) плавне регулювання витрати цементно-піщаного розчину з нульової до максимальної. Крім того заслінки передають вібраційний вплив на верхню частину джгутів, за рахунок чого джгути розчину швидше розтікаються по всій ширині стрічки, утворюючи рівномірний тонкий шар розчину необхідної товщини. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз пристрою; на фіг. 2 - вид А на фіг. 1. Пристрій для одержання шару 1 цементно-піщаного розчину містить бункер 2 з похилими стінками 3-6 і жорстко закріпленими в нижній частині напрямними каналами 7, які поступово звужуються у напрямку виходу, а також розташований під ним стрічковий транспортер 8, під верхньою гілкою 9 якого з боку передньої стінки 3 бункера 2 змонтовано вібростіл 10, при цьому на нижніх крайках 11 рівномірно розташованих напрямних каналів 7 бункера 2 виконано вирізи 12, що звужуються до гори, а над вирізами 12 напрямних каналів 7 на осі 13 жорстко закріплені заслінки 14, які змонтовані з можливістю перекриття вирізів 12 при повороті осі 13. Бункер 2 і вібростіл 10 споряджені збудниками коливань 15 і 16 (фіг. 1, 2). Пристрій працює в такий спосіб. У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збудник коливань 15, після чого внаслідок коливань, які передаються від збудника коливань 15 до стінок 3-6 і напрямних каналів 7 бункера 2 цементно-піщаний розчин в ньому розріджується і по збіжним ізольованим напрямним каналам 7 подається до вирізів 12 і витікає крізь ці вирізи у вигляді "джгутів" на верхню гілку 9 стрічкового транспортера 8. При повороті осі 13 разом з жорстко закріпленими на ній заслінками 14 здійснюється плавне регулювання витрати цементно-піщаного розчину. Під дією вібрації, яка передається від заслінок 14 і збудника коливань 16 вібростола 10 цементно-піщані "джгути" розтікаються по ширині стрічкового транспортера 8, з'єднуються один з одним і утворюють рівнотовщинний і суцільний тонкий шар 1 цементно-піщаного розчину. 1 UA 72311 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені напрямні канали, які поступово звужуються у напрямку виходу, а на нижніх крайках напрямних каналів виконано вирізи, що звужуються догори, який відрізняється тим, що над вирізами напрямних каналів на осі жорстко закріплені заслінки, які змонтовані з можливістю перекриття вирізів при повороті осі. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
