Пристрій для одержання шару цементно-піщаного розчину

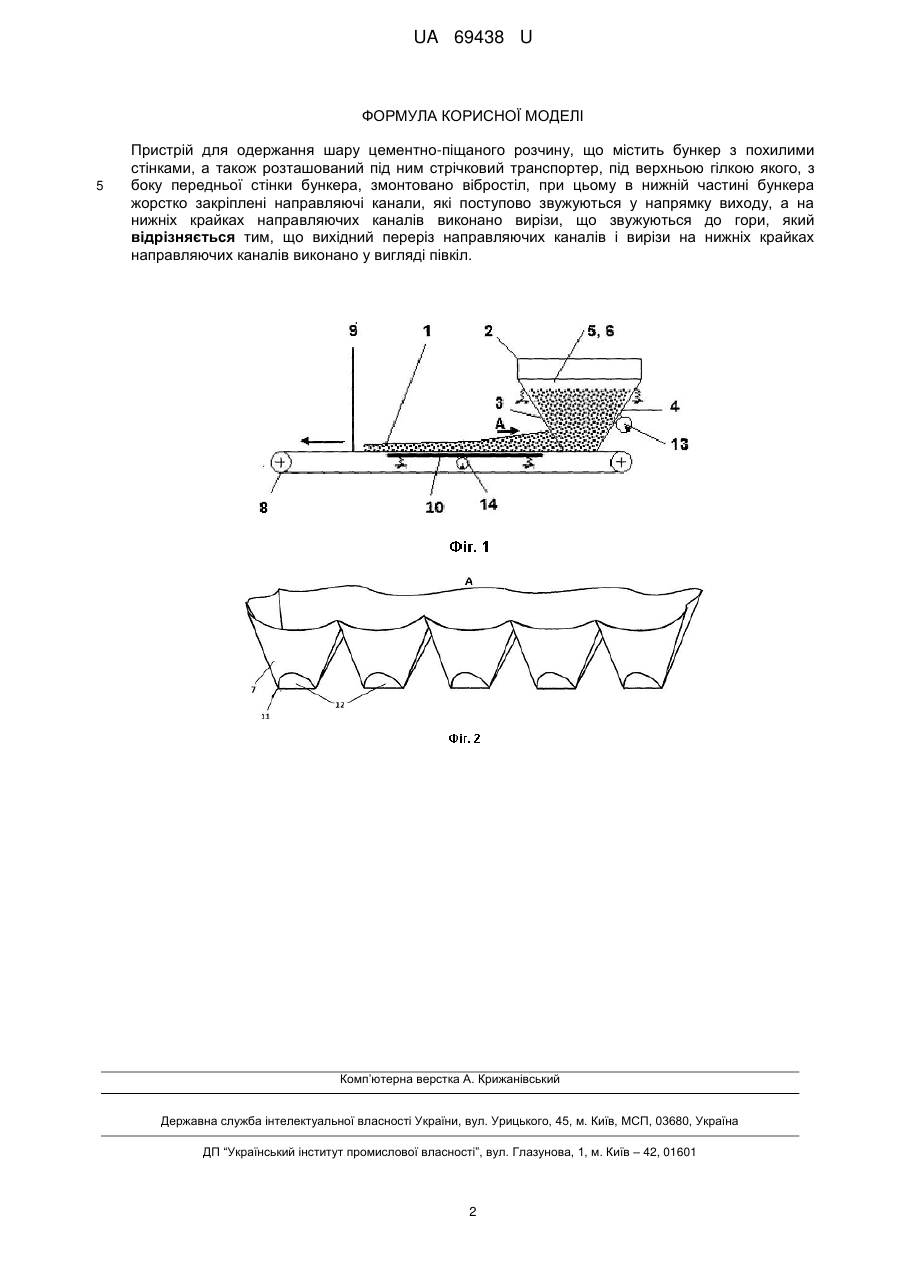

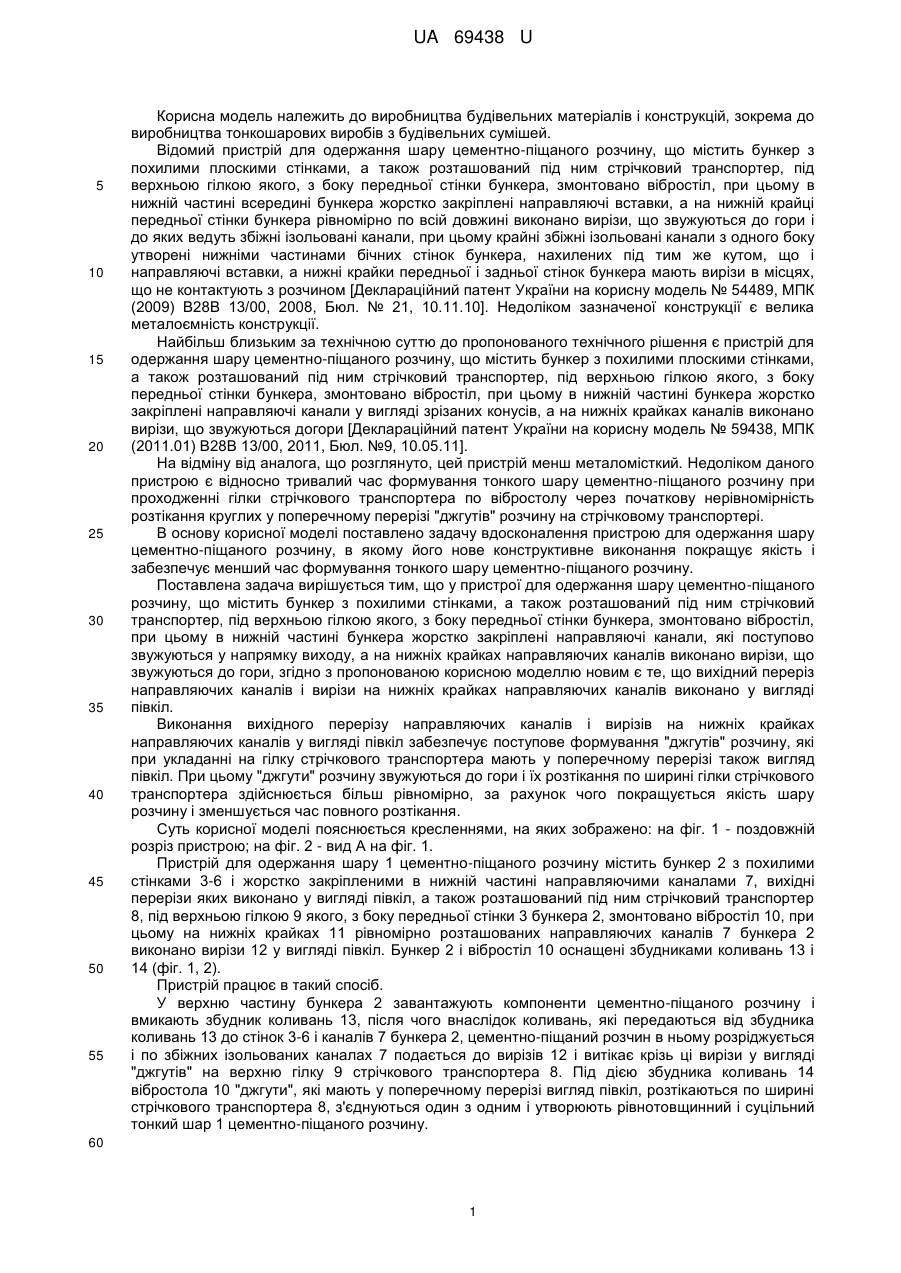

Реферат: Пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого, з боку передньої стінки бункера, змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені направляючі канали, які поступово звужуються у напрямку виходу, а на нижніх крайках направляючих каналів виконано вирізи, що звужуються до гори. Вихідний переріз направляючих каналів і вирізи на нижніх крайках направляючих каналів виконано у вигляді півкіл. UA 69438 U (54) ПРИСТРІЙ ДЛЯ ОДЕРЖАННЯ ШАРУ ЦЕМЕНТНО-ПІЩАНОГО РОЗЧИНУ UA 69438 U UA 69438 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних матеріалів і конструкцій, зокрема до виробництва тонкошарових виробів з будівельних сумішей. Відомий пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого, з боку передньої стінки бункера, змонтовано вібростіл, при цьому в нижній частині всередині бункера жорстко закріплені направляючі вставки, а на нижній крайці передньої стінки бункера рівномірно по всій довжині виконано вирізи, що звужуються до гори і до яких ведуть збіжні ізольовані канали, при цьому крайні збіжні ізольовані канали з одного боку утворені нижніми частинами бічних стінок бункера, нахилених під тим же кутом, що і направляючі вставки, а нижні крайки передньої і задньої стінок бункера мають вирізи в місцях, що не контактують з розчином [Деклараційний патент України на корисну модель № 54489, МПК (2009) В28В 13/00, 2008, Бюл. № 21, 10.11.10]. Недоліком зазначеної конструкції є велика металоємність конструкції. Найбільш близьким за технічною суттю до пропонованого технічного рішення є пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого, з боку передньої стінки бункера, змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені направляючі канали у вигляді зрізаних конусів, а на нижніх крайках каналів виконано вирізи, що звужуються догори [Деклараційний патент України на корисну модель № 59438, МПК (2011.01) В28В 13/00, 2011, Бюл. №9, 10.05.11]. На відміну від аналога, що розглянуто, цей пристрій менш металомісткий. Недоліком даного пристрою є відносно тривалий час формування тонкого шару цементно-піщаного розчину при проходженні гілки стрічкового транспортера по вібростолу через початкову нерівномірність розтікання круглих у поперечному перерізі "джгутів" розчину на стрічковому транспортері. В основу корисної моделі поставлено задачу вдосконалення пристрою для одержання шару цементно-піщаного розчину, в якому його нове конструктивне виконання покращує якість і забезпечує менший час формування тонкого шару цементно-піщаного розчину. Поставлена задача вирішується тим, що у пристрої для одержання шару цементно-піщаного розчину, що містить бункер з похилими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого, з боку передньої стінки бункера, змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені направляючі канали, які поступово звужуються у напрямку виходу, а на нижніх крайках направляючих каналів виконано вирізи, що звужуються до гори, згідно з пропонованою корисною моделлю новим є те, що вихідний переріз направляючих каналів і вирізи на нижніх крайках направляючих каналів виконано у вигляді півкіл. Виконання вихідного перерізу направляючих каналів і вирізів на нижніх крайках направляючих каналів у вигляді півкіл забезпечує поступове формування "джгутів" розчину, які при укладанні на гілку стрічкового транспортера мають у поперечному перерізі також вигляд півкіл. При цьому "джгути" розчину звужуються до гори і їх розтікання по ширині гілки стрічкового транспортера здійснюється більш рівномірно, за рахунок чого покращується якість шару розчину і зменшується час повного розтікання. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз пристрою; на фіг. 2 - вид А на фіг. 1. Пристрій для одержання шару 1 цементно-піщаного розчину містить бункер 2 з похилими стінками 3-6 і жорстко закріпленими в нижній частині направляючими каналами 7, вихідні перерізи яких виконано у вигляді півкіл, а також розташований під ним стрічковий транспортер 8, під верхньою гілкою 9 якого, з боку передньої стінки 3 бункера 2, змонтовано вібростіл 10, при цьому на нижніх крайках 11 рівномірно розташованих направляючих каналів 7 бункера 2 виконано вирізи 12 у вигляді півкіл. Бункер 2 і вібростіл 10 оснащені збудниками коливань 13 і 14 (фіг. 1, 2). Пристрій працює в такий спосіб. У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збудник коливань 13, після чого внаслідок коливань, які передаються від збудника коливань 13 до стінок 3-6 і каналів 7 бункера 2, цементно-піщаний розчин в ньому розріджується і по збіжних ізольованих каналах 7 подається до вирізів 12 і витікає крізь ці вирізи у вигляді "джгутів" на верхню гілку 9 стрічкового транспортера 8. Під дією збудника коливань 14 вібростола 10 "джгути", які мають у поперечному перерізі вигляд півкіл, розтікаються по ширині стрічкового транспортера 8, з'єднуються один з одним і утворюють рівнотовщинний і суцільний тонкий шар 1 цементно-піщаного розчину. 60 1 UA 69438 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого, з боку передньої стінки бункера, змонтовано вібростіл, при цьому в нижній частині бункера жорстко закріплені направляючі канали, які поступово звужуються у напрямку виходу, а на нижніх крайках направляючих каналів виконано вирізи, що звужуються до гори, який відрізняється тим, що вихідний переріз направляючих каналів і вирізи на нижніх крайках направляючих каналів виконано у вигляді півкіл. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
