Пристрій для одержання шару цементно-піщаного розчину
Номер патенту: 60832
Опубліковано: 25.06.2011
Автори: Андреєв Ігор Анатолійович, Смірнова Катерина Олександрівна
Формула / Реферат
Пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими стінками, а також розташований під ним стрічковий транспортер, під верхньою віткою якого, з боку передньої стінки бункера, змонтовано вібростіл, при цьому до нижньої частини бункера жорстко закріплені направляючі канали, а на нижніх крайках направляючих каналів виконано вирізи, що звужуються до гори, який відрізняється тим, що бункер у живому перерізі у торцевих зонах має розширення, які плавно збільшуються у напрямку торців і вгору.
Текст

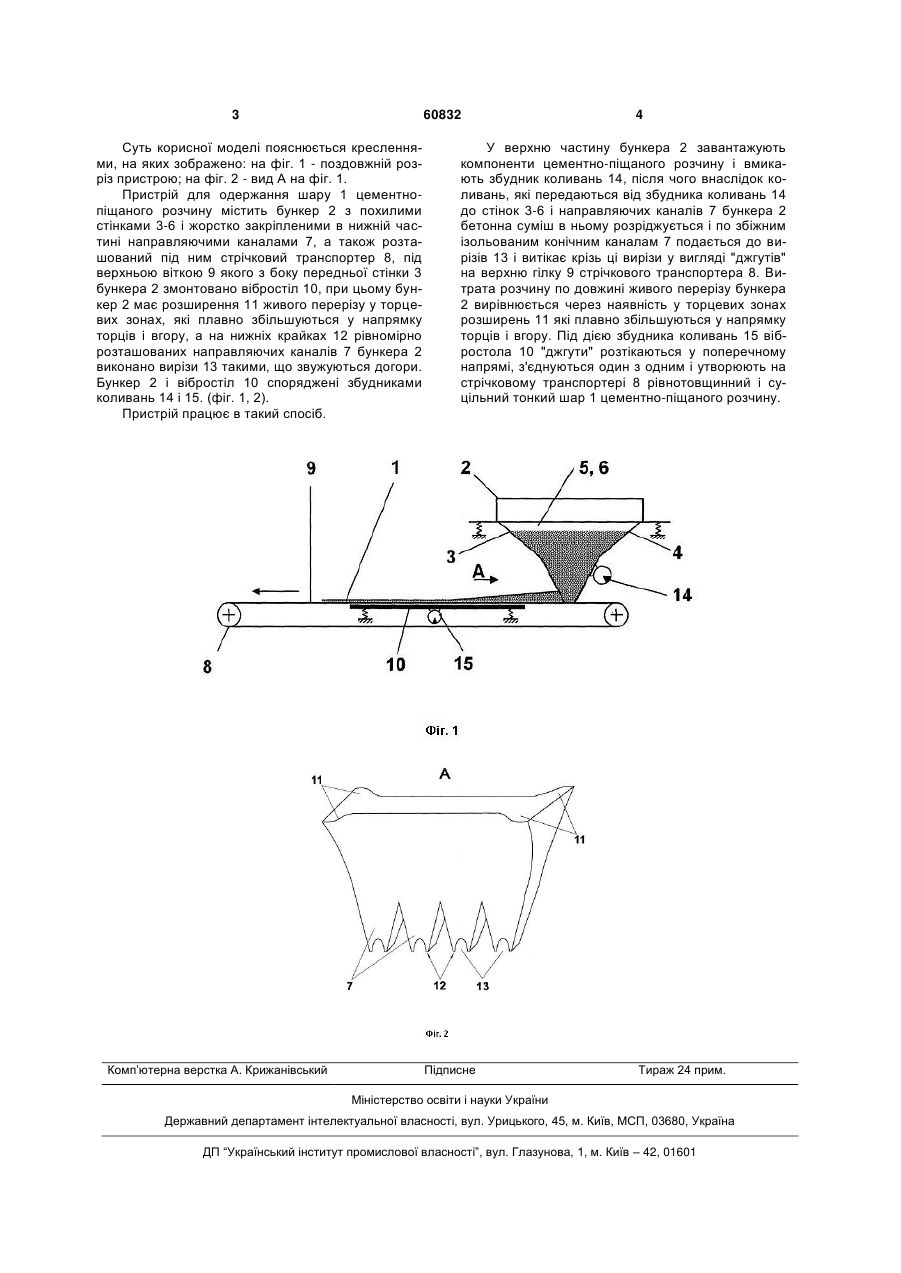

Пристрій для одержання шару цементнопіщаного розчину, що містить бункер з похилими 3 60832 Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз пристрою; на фіг. 2 - вид А на фіг. 1. Пристрій для одержання шару 1 цементнопіщаного розчину містить бункер 2 з похилими стінками 3-6 і жорстко закріпленими в нижній частині направляючими каналами 7, а також розташований під ним стрічковий транспортер 8, під верхньою віткою 9 якого з боку передньої стінки 3 бункера 2 змонтовано вібростіл 10, при цьому бункер 2 має розширення 11 живого перерізу у торцевих зонах, які плавно збільшуються у напрямку торців і вгору, а на нижніх крайках 12 рівномірно розташованих направляючих каналів 7 бункера 2 виконано вирізи 13 такими, що звужуються догори. Бункер 2 і вібростіл 10 споряджені збудниками коливань 14 і 15. (фіг. 1, 2). Пристрій працює в такий спосіб. Комп’ютерна верстка А. Крижанівський 4 У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збудник коливань 14, після чого внаслідок коливань, які передаються від збудника коливань 14 до стінок 3-6 і направляючих каналів 7 бункера 2 бетонна суміш в ньому розріджується і по збіжним ізольованим конічним каналам 7 подається до вирізів 13 і витікає крізь ці вирізи у вигляді "джгутів" на верхню гілку 9 стрічкового транспортера 8. Витрата розчину по довжині живого перерізу бункера 2 вирівнюється через наявність у торцевих зонах розширень 11 які плавно збільшуються у напрямку торців і вгору. Під дією збудника коливань 15 вібростола 10 "джгути" розтікаються у поперечному напрямі, з'єднуються один з одним і утворюють на стрічковому транспортері 8 рівнотовщинний і суцільний тонкий шар 1 цементно-піщаного розчину. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for obtaining layer of cement-sand mortar
Автори англійськоюAndreiev Ihor Anatoliiovych, Smirnova Kateryna Oleksandrivna
Назва патенту російськоюУстройство для получения слоя цементно-песчаного раствора
Автори російськоюАндреев Игорь Анатольевич, Смирнова Екатерина Александровна
МПК / Мітки
МПК: B28B 13/00
Мітки: розчину, одержання, пристрій, шару, цементно-піщаного
