Пристрій для одержання шару цементно-піщаного розчину

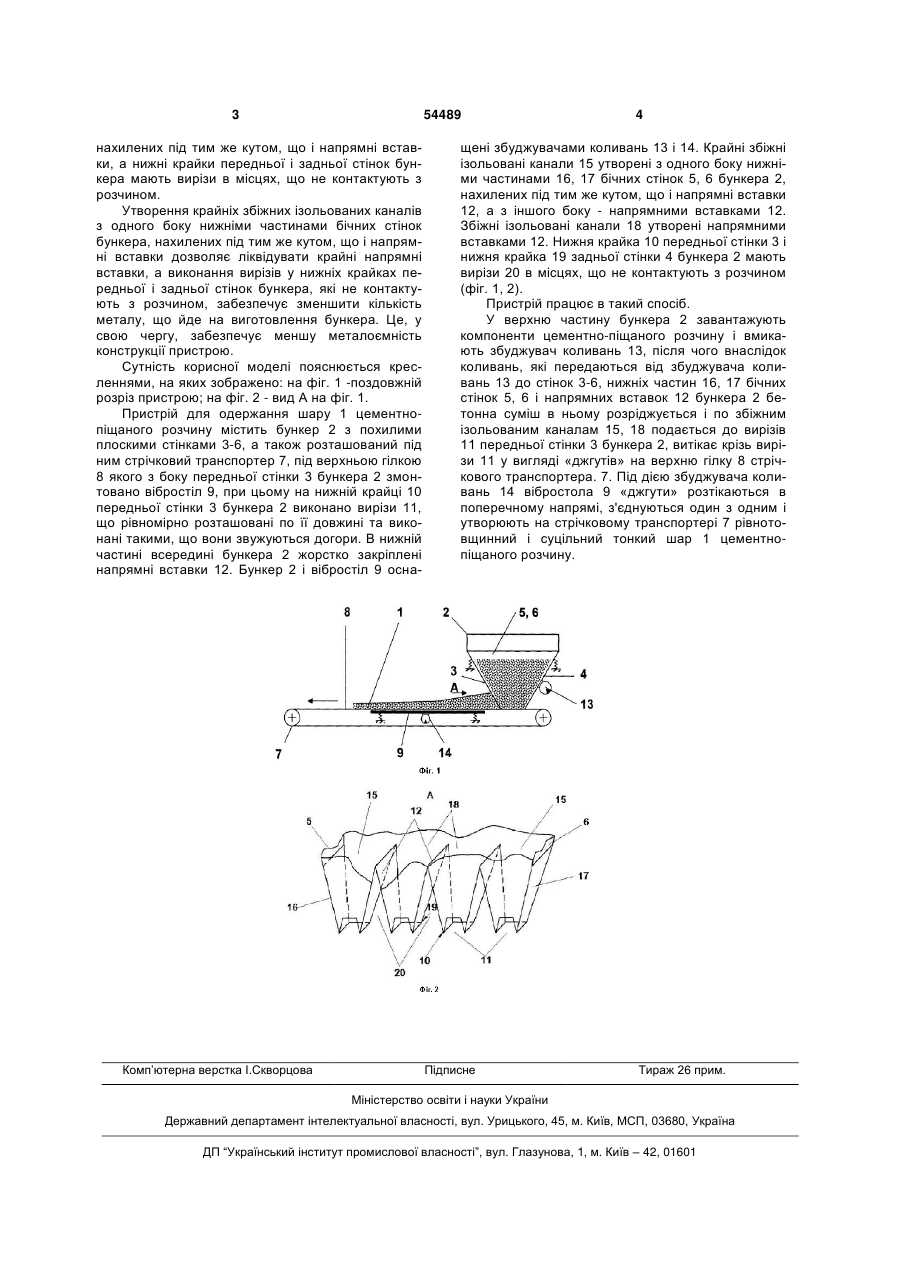

Пристрій для одержання шару цементнопіщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого 3 54489 нахилених під тим же кутом, що і напрямні вставки, а нижні крайки передньої і задньої стінок бункера мають вирізи в місцях, що не контактують з розчином. Утворення крайніх збіжних ізольованих каналів з одного боку нижніми частинами бічних стінок бункера, нахилених під тим же кутом, що і напрямні вставки дозволяє ліквідувати крайні напрямні вставки, а виконання вирізів у нижніх крайках передньої і задньої стінок бункера, які не контактують з розчином, забезпечує зменшити кількість металу, що йде на виготовлення бункера. Це, у свою чергу, забезпечує меншу металоємність конструкції пристрою. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 -поздовжній розріз пристрою; на фіг. 2 - вид А на фіг. 1. Пристрій для одержання шару 1 цементнопіщаного розчину містить бункер 2 з похилими плоскими стінками 3-6, а також розташований під ним стрічковий транспортер 7, під верхньою гілкою 8 якого з боку передньої стінки 3 бункера 2 змонтовано вібростіл 9, при цьому на нижній крайці 10 передньої стінки 3 бункера 2 виконано вирізи 11, що рівномірно розташовані по її довжині та виконані такими, що вони звужуються догори. В нижній частині всередині бункера 2 жорстко закріплені напрямні вставки 12. Бункер 2 і вібростіл 9 осна Комп’ютерна верстка І.Скворцова 4 щені збуджувачами коливань 13 і 14. Крайні збіжні ізольовані канали 15 утворені з одного боку нижніми частинами 16, 17 бічних стінок 5, 6 бункера 2, нахилених під тим же кутом, що і напрямні вставки 12, а з іншого боку - напрямними вставками 12. Збіжні ізольовані канали 18 утворені напрямними вставками 12. Нижня крайка 10 передньої стінки 3 і нижня крайка 19 задньої стінки 4 бункера 2 мають вирізи 20 в місцях, що не контактують з розчином (фіг. 1, 2). Пристрій працює в такий спосіб. У верхню частину бункера 2 завантажують компоненти цементно-піщаного розчину і вмикають збуджувач коливань 13, після чого внаслідок коливань, які передаються від збуджувача коливань 13 до стінок 3-6, нижніх частин 16, 17 бічних стінок 5, 6 і напрямних вставок 12 бункера 2 бетонна суміш в ньому розріджується і по збіжним ізольованим каналам 15, 18 подається до вирізів 11 передньої стінки 3 бункера 2, витікає крізь вирізи 11 у вигляді «джгутів» на верхню гілку 8 стрічкового транспортера. 7. Під дією збуджувача коливань 14 вібростола 9 «джгути» розтікаються в поперечному напрямі, з'єднуються один з одним і утворюють на стрічковому транспортері 7 рівнотовщинний і суцільний тонкий шар 1 цементнопіщаного розчину. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
