Трансформатор для зварювання

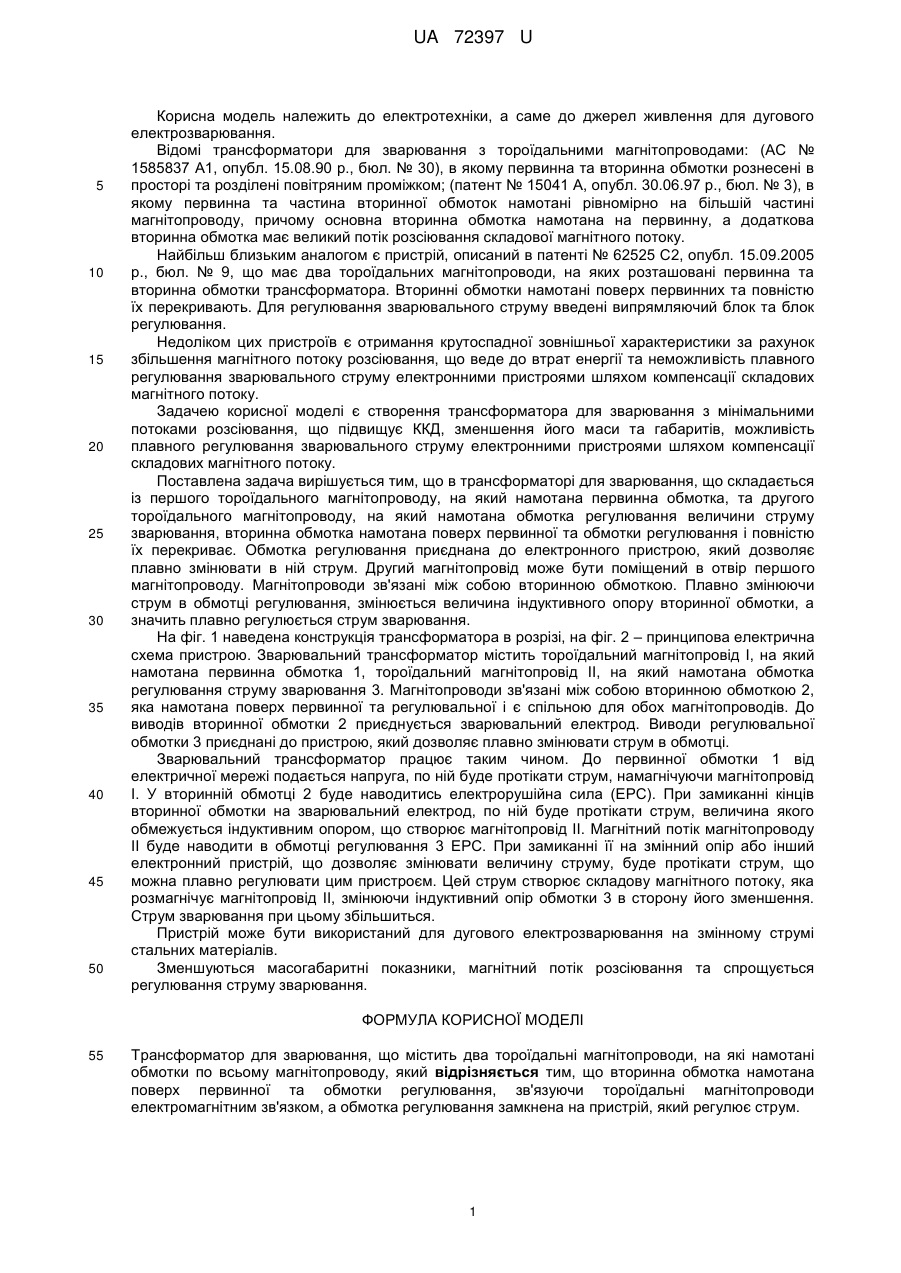

Реферат: Трансформатор для зварювання містить два тороїдальні магнітопроводи, на які намотані обмотки по всьому магнітопроводу. Вторинна обмотка намотана поверх первинної та обмотки регулювання, а обмотка регулювання замкнена на пристрій, який регулює струм. UA 72397 U (54) ТРАНСФОРМАТОР ДЛЯ ЗВАРЮВАННЯ UA 72397 U UA 72397 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електротехніки, а саме до джерел живлення для дугового електрозварювання. Відомі трансформатори для зварювання з тороїдальними магнітопроводами: (АС № 1585837 А1, опубл. 15.08.90 р., бюл. № 30), в якому первинна та вторинна обмотки рознесені в просторі та розділені повітряним проміжком; (патент № 15041 А, опубл. 30.06.97 р., бюл. № 3), в якому первинна та частина вторинної обмоток намотані рівномірно на більшій частині магнітопроводу, причому основна вторинна обмотка намотана на первинну, а додаткова вторинна обмотка має великий потік розсіювання складової магнітного потоку. Найбільш близьким аналогом є пристрій, описаний в патенті № 62525 С2, опубл. 15.09.2005 р., бюл. № 9, що має два тороїдальних магнітопроводи, на яких розташовані первинна та вторинна обмотки трансформатора. Вторинні обмотки намотані поверх первинних та повністю їх перекривають. Для регулювання зварювального струму введені випрямляючий блок та блок регулювання. Недоліком цих пристроїв є отримання крутоспадної зовнішньої характеристики за рахунок збільшення магнітного потоку розсіювання, що веде до втрат енергії та неможливість плавного регулювання зварювального струму електронними пристроями шляхом компенсації складових магнітного потоку. Задачею корисної моделі є створення трансформатора для зварювання з мінімальними потоками розсіювання, що підвищує ККД, зменшення його маси та габаритів, можливість плавного регулювання зварювального струму електронними пристроями шляхом компенсації складових магнітного потоку. Поставлена задача вирішується тим, що в трансформаторі для зварювання, що складається із першого тороїдального магнітопроводу, на який намотана первинна обмотка, та другого тороїдального магнітопроводу, на який намотана обмотка регулювання величини струму зварювання, вторинна обмотка намотана поверх первинної та обмотки регулювання і повністю їх перекриває. Обмотка регулювання приєднана до електронного пристрою, який дозволяє плавно змінювати в ній струм. Другий магнітопровід може бути поміщений в отвір першого магнітопроводу. Магнітопроводи зв'язані між собою вторинною обмоткою. Плавно змінюючи струм в обмотці регулювання, змінюється величина індуктивного опору вторинної обмотки, а значить плавно регулюється струм зварювання. На фіг. 1 наведена конструкція трансформатора в розрізі, на фіг. 2 – принципова електрична схема пристрою. Зварювальний трансформатор містить тороїдальний магнітопровід І, на який намотана первинна обмотка 1, тороїдальний магнітопровід II, на який намотана обмотка регулювання струму зварювання 3. Магнітопроводи зв'язані між собою вторинною обмоткою 2, яка намотана поверх первинної та регулювальної і є спільною для обох магнітопроводів. До виводів вторинної обмотки 2 приєднується зварювальний електрод. Виводи регулювальної обмотки 3 приєднані до пристрою, який дозволяє плавно змінювати струм в обмотці. Зварювальний трансформатор працює таким чином. До первинної обмотки 1 від електричної мережі подається напруга, по ній буде протікати струм, намагнічуючи магнітопровід І. У вторинній обмотці 2 буде наводитись електрорушійна сила (ЕРС). При замиканні кінців вторинної обмотки на зварювальний електрод, по ній буде протікати струм, величина якого обмежується індуктивним опором, що створює магнітопровід II. Магнітний потік магнітопроводу II буде наводити в обмотці регулювання 3 ЕРС. При замиканні її на змінний опір або інший електронний пристрій, що дозволяє змінювати величину струму, буде протікати струм, що можна плавно регулювати цим пристроєм. Цей струм створює складову магнітного потоку, яка розмагнічує магнітопровід II, змінюючи індуктивний опір обмотки 3 в сторону його зменшення. Струм зварювання при цьому збільшиться. Пристрій може бути використаний для дугового електрозварювання на змінному струмі стальних матеріалів. Зменшуються масогабаритні показники, магнітний потік розсіювання та спрощується регулювання струму зварювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Трансформатор для зварювання, що містить два тороїдальні магнітопроводи, на які намотані обмотки по всьому магнітопроводу, який відрізняється тим, що вторинна обмотка намотана поверх первинної та обмотки регулювання, зв'язуючи тороїдальні магнітопроводи електромагнітним зв'язком, а обмотка регулювання замкнена на пристрій, який регулює струм. 1 UA 72397 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
