Щокова дробарка

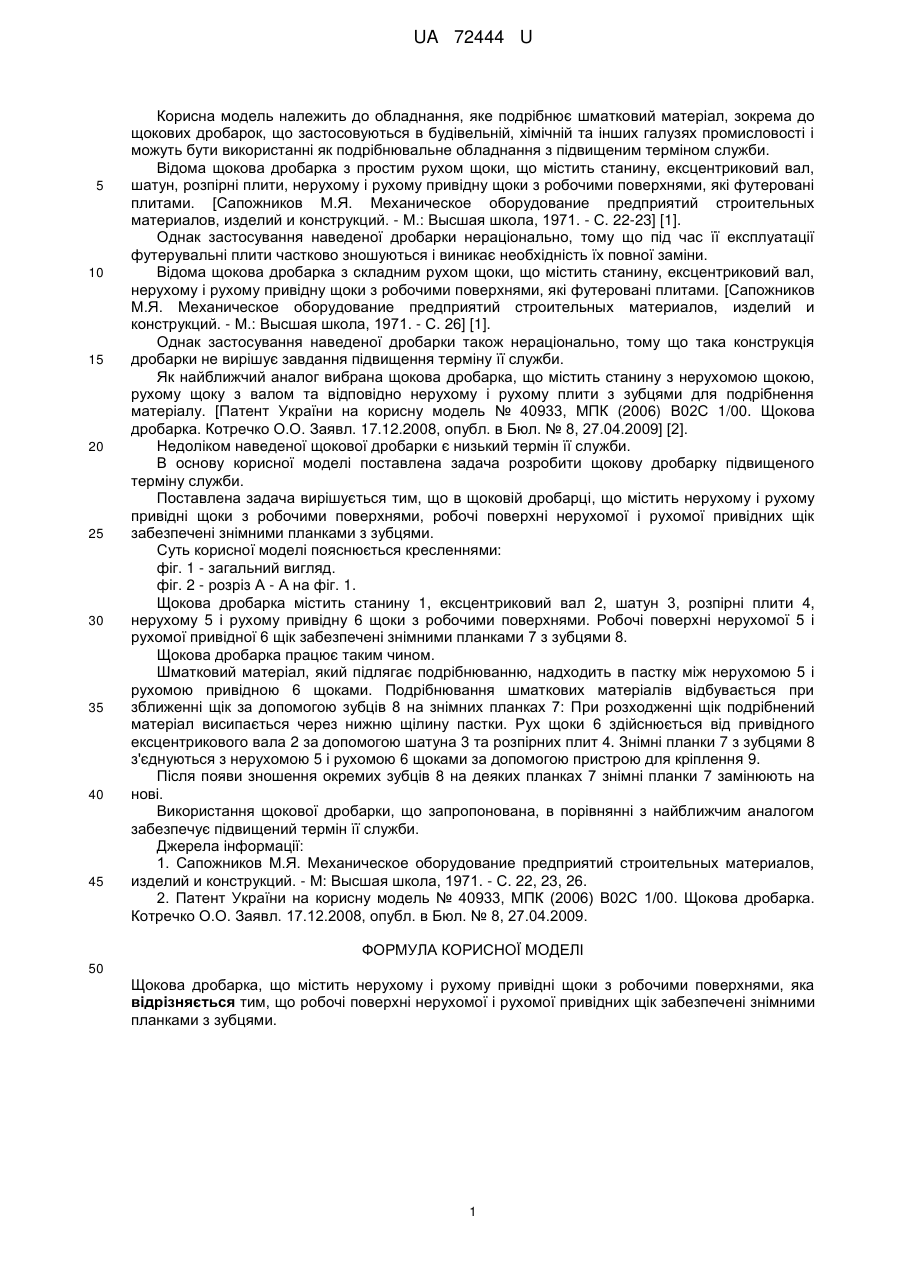

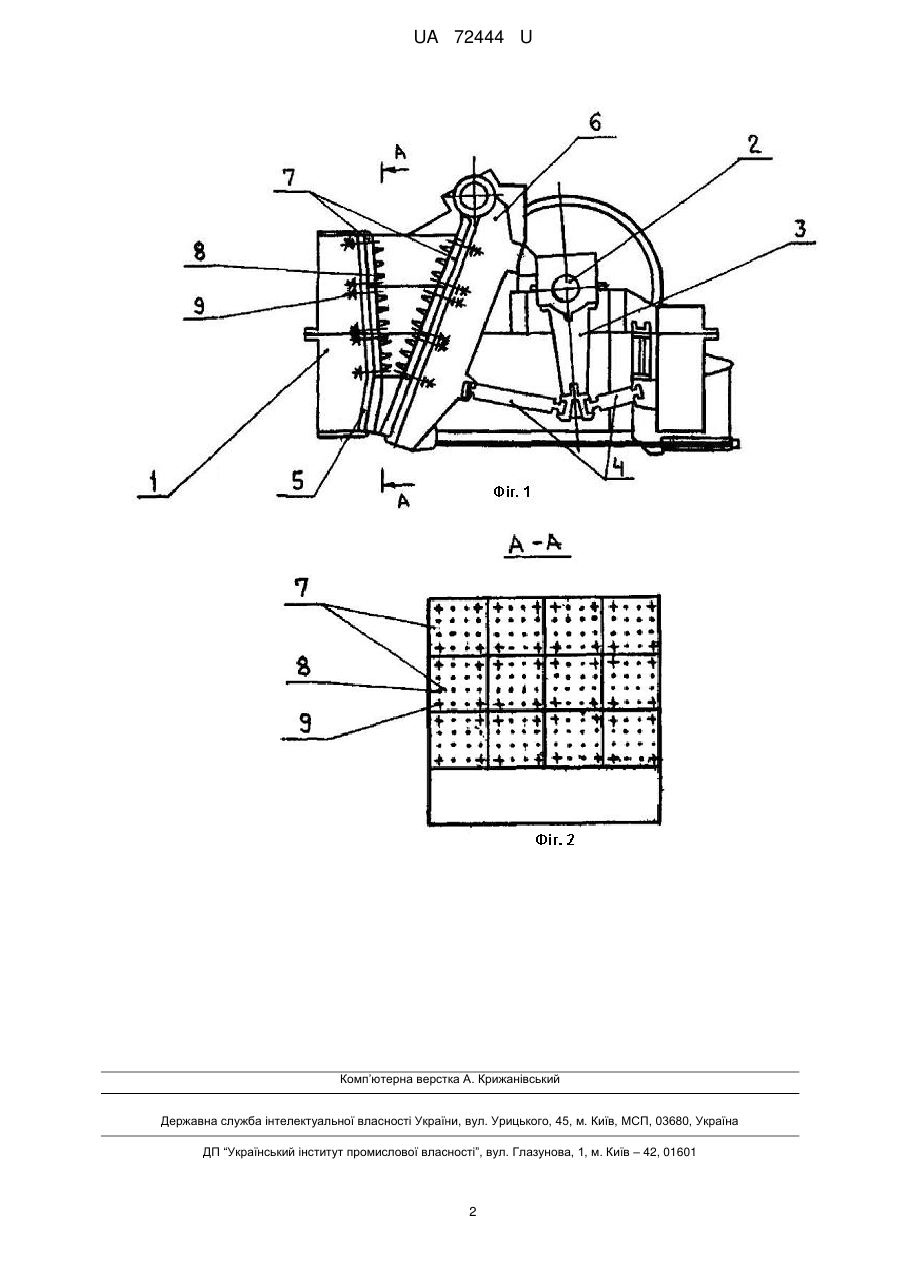

Реферат: UA 72444 U UA 72444 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання, яке подрібнює шматковий матеріал, зокрема до щокових дробарок, що застосовуються в будівельній, хімічній та інших галузях промисловості і можуть бути використанні як подрібнювальне обладнання з підвищеним терміном служби. Відома щокова дробарка з простим рухом щоки, що містить станину, ексцентриковий вал, шатун, розпірні плити, нерухому і рухому привідну щоки з робочими поверхнями, які футеровані плитами. [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - С. 22-23] [1]. Однак застосування наведеної дробарки нераціонально, тому що під час її експлуатації футерувальні плити частково зношуються і виникає необхідність їх повної заміни. Відома щокова дробарка з складним рухом щоки, що містить станину, ексцентриковий вал, нерухому і рухому привідну щоки з робочими поверхнями, які футеровані плитами. [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - С. 26] [1]. Однак застосування наведеної дробарки також нераціонально, тому що така конструкція дробарки не вирішує завдання підвищення терміну її служби. Як найближчий аналог вибрана щокова дробарка, що містить станину з нерухомою щокою, рухому щоку з валом та відповідно нерухому і рухому плити з зубцями для подрібнення матеріалу. [Патент України на корисну модель № 40933, МПК (2006) В02С 1/00. Щокова дробарка. Котречко О.О. Заявл. 17.12.2008, опубл. в Бюл. № 8, 27.04.2009] [2]. Недоліком наведеної щокової дробарки є низький термін її служби. В основу корисної моделі поставлена задача розробити щокову дробарку підвищеного терміну служби. Поставлена задача вирішується тим, що в щоковій дробарці, що містить нерухому і рухому привідні щоки з робочими поверхнями, робочі поверхні нерухомої і рухомої привідних щік забезпечені знімними планками з зубцями. Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вигляд. фіг. 2 - розріз А - А на фіг. 1. Щокова дробарка містить станину 1, ексцентриковий вал 2, шатун 3, розпірні плити 4, нерухому 5 і рухому привідну 6 щоки з робочими поверхнями. Робочі поверхні нерухомої 5 і рухомої привідної 6 щік забезпечені знімними планками 7 з зубцями 8. Щокова дробарка працює таким чином. Шматковий матеріал, який підлягає подрібнюванню, надходить в пастку між нерухомою 5 і рухомою привідною 6 щоками. Подрібнювання шматкових матеріалів відбувається при зближенні щік за допомогою зубців 8 на знімних планках 7: При розходженні щік подрібнений матеріал висипається через нижню щілину пастки. Рух щоки 6 здійснюється від привідного ексцентрикового вала 2 за допомогою шатуна 3 та розпірних плит 4. Знімні планки 7 з зубцями 8 з'єднуються з нерухомою 5 і рухомою 6 щоками за допомогою пристрою для кріплення 9. Після появи зношення окремих зубців 8 на деяких планках 7 знімні планки 7 замінюють на нові. Використання щокової дробарки, що запропонована, в порівнянні з найближчим аналогом забезпечує підвищений термін її служби. Джерела інформації: 1. Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М: Высшая школа, 1971. - С. 22, 23, 26. 2. Патент України на корисну модель № 40933, МПК (2006) В02С 1/00. Щокова дробарка. Котречко О.О. Заявл. 17.12.2008, опубл. в Бюл. № 8, 27.04.2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Щокова дробарка, що містить нерухому і рухому привідні щоки з робочими поверхнями, яка відрізняється тим, що робочі поверхні нерухомої і рухомої привідних щік забезпечені знімними планками з зубцями. 1 UA 72444 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
