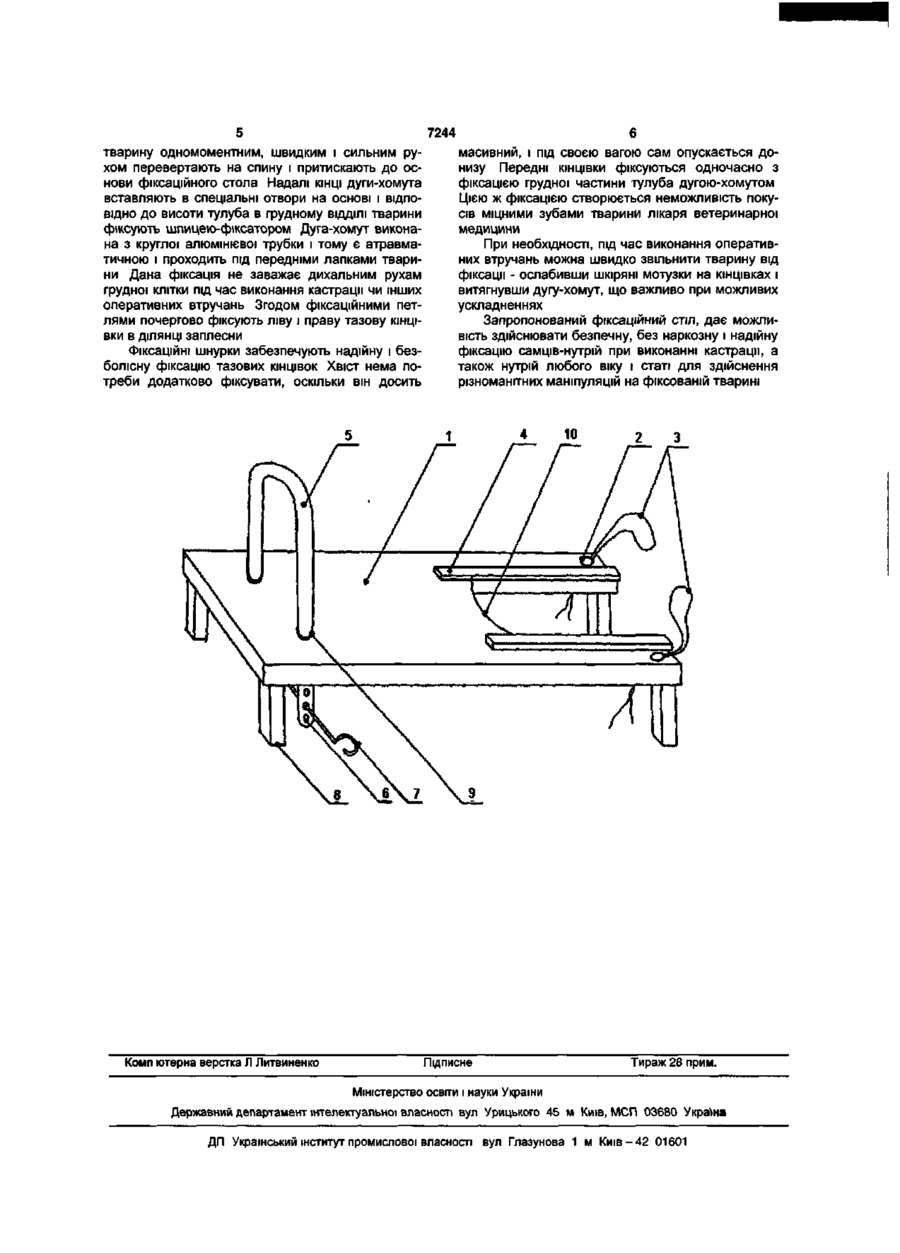

Фіксаційний стіл “нутр-1″

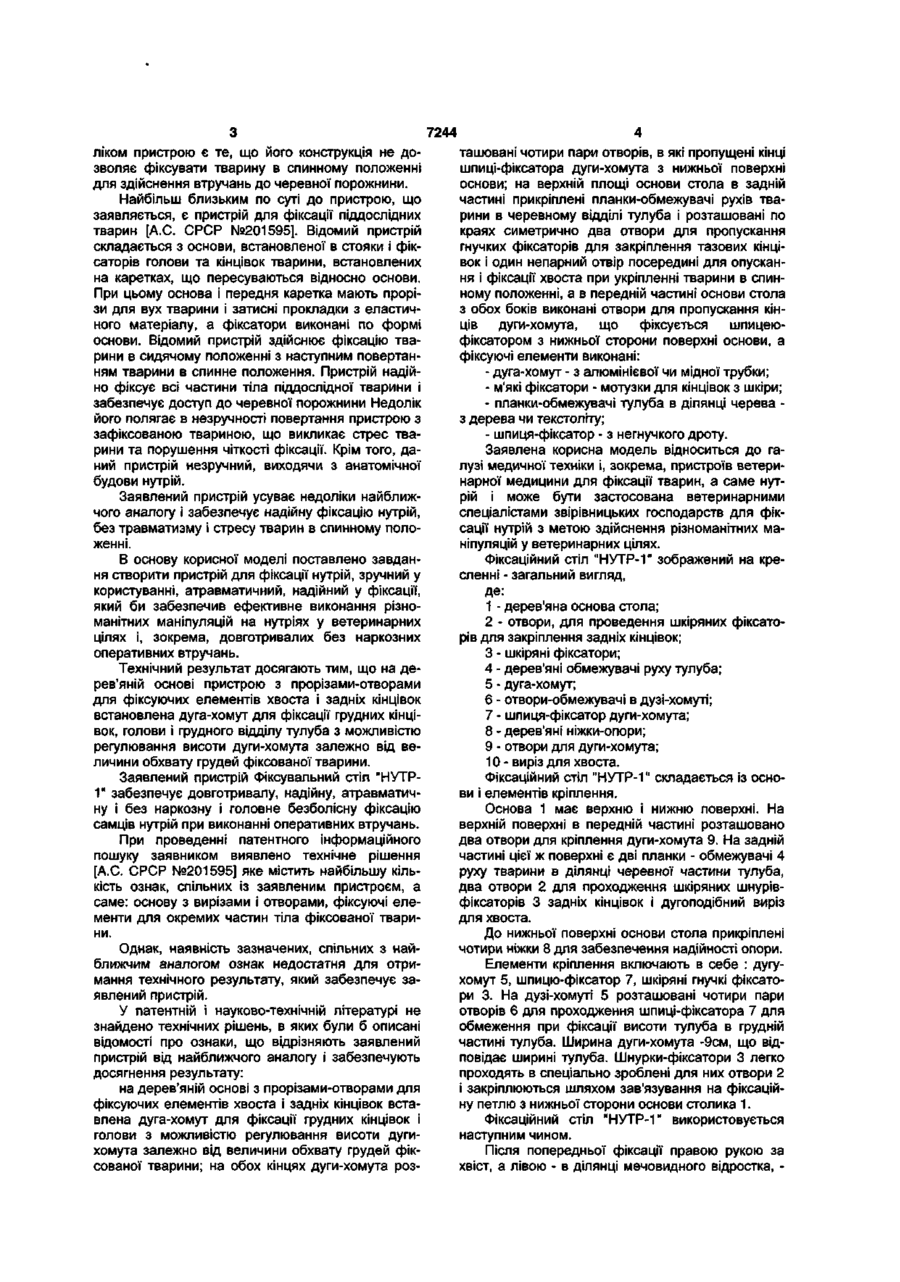

1. Фіксаційний стіл, що містить основу з вирізами і отворами та фіксуючі елементи для окремих частин тіла фіксованої тварини, який відрізняється тим, що на дерев'яній основі з прорізамиотворами під фіксуючі елементи для хвоста і задніх кінцівок встановлена дуга-хомут для фіксації голови, грудних кінцівок і грудного відділу тулуба з можливістю регулювання висоти дуги-хомута, залежно від величини обхвату грудей фіксованої тварини. 2. Фіксаційний стіл за п.1, який відрізняється тим, що на обох кінцях дуги-хомута розташовані чотири пари отворів, в які пропущені кінці шпиці-фіксатора дуги-хомута з нижньої поверхні основи. 3. Фіксаційний стіл за п.1, який відрізняється тим, що на верхній площі основи стола в задній частині прикріплені планки-обмежувачі рухів тварини в черевному відділі тулуба і розташовані по краях симетрично два отвори для пропускання гнучких фіксаторів для закріплення тазових кінцівок і один непарний отвір посередині для опускання і фіксації хвоста при закріпленні тварини в спинному положенні, а в передній частині основи стола з обох боків виконані отвори для пропускання кінців дугихомута, що фіксується шпицею-фіксатором з нижньої сторони поверхні основи. 4. Фіксаційний стіл за п.1, який відрізняється тим, що фіксуючі елементи виконані: дуга-хомут - з алюмінієвої чи мідної трубки; м'які фіксатори для кінцівок - із мотузки з шкіри; планки-обмежувачі тулуба в ділянці черева - з дерева чи текстоліту; шпиця-фіксатор - з негнучкого стального дроту. Корисна модель належить до галузі медичної техніки, зокрема, пристроїв ветеринарної медицини, для фіксації тварин, а саме нутрій і може бути застосована ветеринарними спеціалістами в установах з різними формами власності і зокрема, спеціалістами звірівницьких господарств для фіксації нутрій з метою здійснення різноманітних маніпуляцій у ветеринарних цілях. На даному етапі розвитку звірівництва, зокрема, розведення і утримання нутрій, пристрої для їх фіксації практично не використовувались, а фіксацію нутрій для дрібних оперативних втручань рекомендують здійснювати вручну [А.Т.Ерин, В.Г. Плотников, Е.И. Рыминская "Приусадебное кролиководство и нутриеводство", Минск, "Ураджай", 1994,384стр.]. Відомі станки для фіксації дрібних тварин [А.С. СРСР №107683; 1130336], які містять основу і елементи для фіксації тварин і амортизуючі пристрої. Зазначені станки забезпечують фіксацію тварин для обробки проти різних захворювань і при хірургічних втручаннях. Відомий пристрій для фіксації тварин [А.С. СРСР 387708], який забезпечує надійну фіксацію тварин без наркозу при рентгенографії. Пристрій має основу, до якої кріпляться елементи, що фіксують окремі частини тіла, зокрема, кінцівки для проведення рентгенологічних досліджень. Недоліком цього пристрою є неможливість використання його для фіксації нутрій в зв'язку з невідповідністю пристрою анатомічній будові нутрій. Відомий також пристрій для фіксації лабораторних тварин [А.С. СРСР №1123680]. Пристрій містить платформу, розташовану на штативі, яка оснащена кареткою для фіксації стегон, фіксаторами тазового поясу та каретку для фіксації плечей. Пристрій забезпечує фіксацію лабораторних тварин різного віку і виду у положенні, близькому до природного стану і надає можливість здійснювати якісну реєстрацію і визначення різних електрофізіологічних чи біофізичних параметрів. Недо C M 7244 ліком пристрою є те, що його конструкція не дозволяє фіксувати тварину в спинному положенні для здійснення втручань до черевної порожнини. Найбільш близьким по суті до пристрою, що заявляється, є пристрій для фіксації піддослідних тварин [А.С. СРСР №201595]. Відомий пристрій складається з основи, встановленої в стояки і фіксаторів голови та кінцівок тварини, встановлених на каретках, що пересуваються відносно основи. При цьому основа і передня каретка мають прорізи для вух тварини і затисні прокладки з еластичного матеріалу, а фіксатори виконані по формі основи. Відомий пристрій здійснює фіксацію тварини в сидячому положенні з наступним повертанням тварини в спинне положення. Пристрій надійно фіксує всі частини тіла піддослідної тварини і забезпечує доступ до черевної порожнини Недолік його полягає в незручності повертання пристрою з зафіксованою твариною, що викликає стрес тварини та порушення чіткості фіксації. Крім того, даний пристрій незручний, виходячи з анатомічної будови нутрій. Заявлений пристрій усуває недоліки найближчого аналогу і забезпечує надійну фіксацію нутрій, без травматизму і стресу тварин в спинному положенні. В основу корисної моделі поставлено завдання створити пристрій для фіксації нутрій, зручний у користуванні, атравматичний, надійний у фіксації, який би забезпечив ефективне виконання різноманітних маніпуляцій на нутріях у ветеринарних цілях і, зокрема, довготривалих без наркозних оперативних втручань. Технічний результат досягають тим, що на дерев'яній основі пристрою з прорізами-отворами для фіксуючих елементів хвоста і задніх кінцівок встановлена дуга-хомут для фіксації грудних кінцівок, голови і грудного відділу тулуба з можливістю регулювання висоти дуги-хомута залежно від величини обхвату грудей фіксованої тварини. Заявлений пристрій Фіксувальний стіл "НУТР1" забезпечує довготривалу, надійну, атравматичну і без наркозну і головне безболісну фіксацію самців нутрій при виконанні оперативних втручань. При проведенні патентного інформаційного пошуку заявником виявлено технічне рішення [А.С. СРСР №201595] яке містить найбільшу кількість ознак, спільних із заявленим пристроєм, а саме: основу з вирізами і отворами, фіксуючі елементи для окремих частин тіла фіксованої тварини. Однак, наявність зазначених, спільних з найближчим аналогом ознак недостатня для отримання технічного результату, який забезпечує заявлений пристрій. У патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від найближчого аналогу і забезпечують досягнення результату: на дерев'яній основі з прорізами-отворами для фіксуючих елементів хвоста і задніх кінцівок вставлена дуга-хомут для фіксації грудних кінцівок і голови з можливістю регулювання висоти дугихомута залежно від величини обхвату грудей фіксованої тварини; на обох кінцях дуги-хомута роз ташовані чотири пари отворів, в які пропущені кінці шпиці-фіксатора дуги-хомута з нижньої поверхні основи; на верхній площі основи стола в задній частині прикріплені планки-обмежувачі рухів тварини в черевному відділі тулуба і розташовані по краях симетрично два отвори для пропускання гнучких фіксаторів для закріплення тазових кінцівок і один непарний отвір посередині для опускання і фіксації хвоста при укріпленні тварини в спинному положенні, а в передній частині основи стола з обох боків виконані отвори для пропускання кінців дуги-хомута, що фіксується шпицеюфіксатором з нижньої сторони поверхні основи, а фіксуючі елементи виконані: - дуга-хомут - з алюмінієвої чи мідної трубки; - м'які фіксатори - мотузки для кінцівок з шкіри; - планки-обмежувачі тулуба в ділянці черева з дерева чи текстоліту; - шпиця-фіксатор - з негнучкого дроту. Заявлена корисна модель відноситься до галузі медичної техніки і, зокрема, пристроїв ветеринарної медицини для фіксації тварин, а саме нутрій і може бути застосована ветеринарними спеціалістами звірівницьких господарств для фіксації нутрій з метою здійснення різноманітних маніпуляцій у ветеринарних цілях. Фіксаційний стіл "НУТР-1" зображений на кресленні - загальний вигляд, де: 1 - дерев'яна основа стола; 2 - отвори, для проведення шкіряних фіксаторів для закріплення задніх кінцівок; 3 - шкіряні фіксатори; 4 - дерев'яні обмежувачі руху тулуба; 5 - дуга-хомут; 6 - отвори-обмежувачі в дузі-хомуті; 7 - шпиця-фіксатор дуги-хомута; 8 - дерев'яні ніжки-опори; 9 - отвори для дуги-хомута; 10 - виріз для хвоста. Фіксаційний стіл "НУТР-1" складається із основи і елементів кріплення. Основа 1 має верхню і нижню поверхні. На верхній поверхні в передній частині розташовано два отвори для кріплення дуги-хомута 9. На задній частині цієї ж поверхні є дві планки - обмежувачі 4 руху тварини в ділянці черевної частини тулуба, два отвори 2 для проходження шкіряних шнурівфіксаторів 3 задніх кінцівок і дугоподібний виріз для хвоста. До нижньої поверхні основи стола прикріплені чотири ніжки 8 для забезпечення надійності опори. Елементи кріплення включають в себе : дугухомут 5, шпицю-фіксатор 7, шкіряні гнучкі фіксатори 3. На дузі-хомуті 5 розташовані чотири пари отворів 6 для проходження шпиці-фіксатора 7 для обмеження при фіксації висоти тулуба в грудній частині тулуба. Ширина дуги-хомута -9см, що відповідає ширині тулуба. Шнурки-фіксатори 3 легко проходять в спеціально зроблені для них отвори 2 і закріплюються шляхом зав'язування на фіксаційну петлю з нижньої сторони основи столика 1. Фіксаційний стіл "НУТР-1" використовується наступним чином. Після попередньої фіксації правою рукою за хвіст, а лівою - в ділянці мечовидного відростка, 7244 тварину одномоментним, швидким і сильним рухом перевертають на спину і притискають до основи фіксаційного стола Надалі КІНЦІ дуги-хомута вставляють в спеціальні отвори на основі і ВІДПОВІДНО до висоти тулуба в грудному ВІДДІЛІ тварини фіксують шпицею-фіксатором Дуга-хомут виконана з круглої алюмінієвої трубки і тому є атравматичною і проходить під передніми лапками тварини Дана фіксація не заважає дихальним рухам грудної клітки під час виконання кастрації чи інших оперативних втручань Згодом фіксаційними петлями почергово фіксують ліву і праву тазову КІНЦІВКИ в ДІЛЯНЦІ заплесни Фіксаційні шнурки забезпечують надійну і безболісну фіксацію тазових КІНЦІВОК ХВІСТ нема по треби додатково фіксувати, оскільки він досить Комп ютерна верстка Л Литвиненко масивний, і під своєю вагою сам опускається донизу Передні КІНЦІВКИ фіксуються одночасно з фіксацією грудної частини тулуба дугою-хомутом Цією Ж фіксацією створюється неможливість покусів міцними зубами тварини лікаря ветеринарної медицини При необхідності, під час виконання оперативних втручань можна швидко звільнити тварину від фіксації - ослабивши шкіряні мотузки на кінцівках і витягнувши дугу-хомут, що важливо при можливих ускладненнях Запропонований фіксаційний стіл, дає можливість здійснювати безпечну, без наркозну і надійну фіксацію самців-нутрій при виконанні кастрації, а також нутрій любого віку і статі для здійснення різноманітних маніпуляцій на фіксованій тварині Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП 03680 Україна ДП Український інститут промислової власності вул Глазунова 1 м Київ-42 01601
