Установка для поверхневого просочування залізобетонних конструкцій

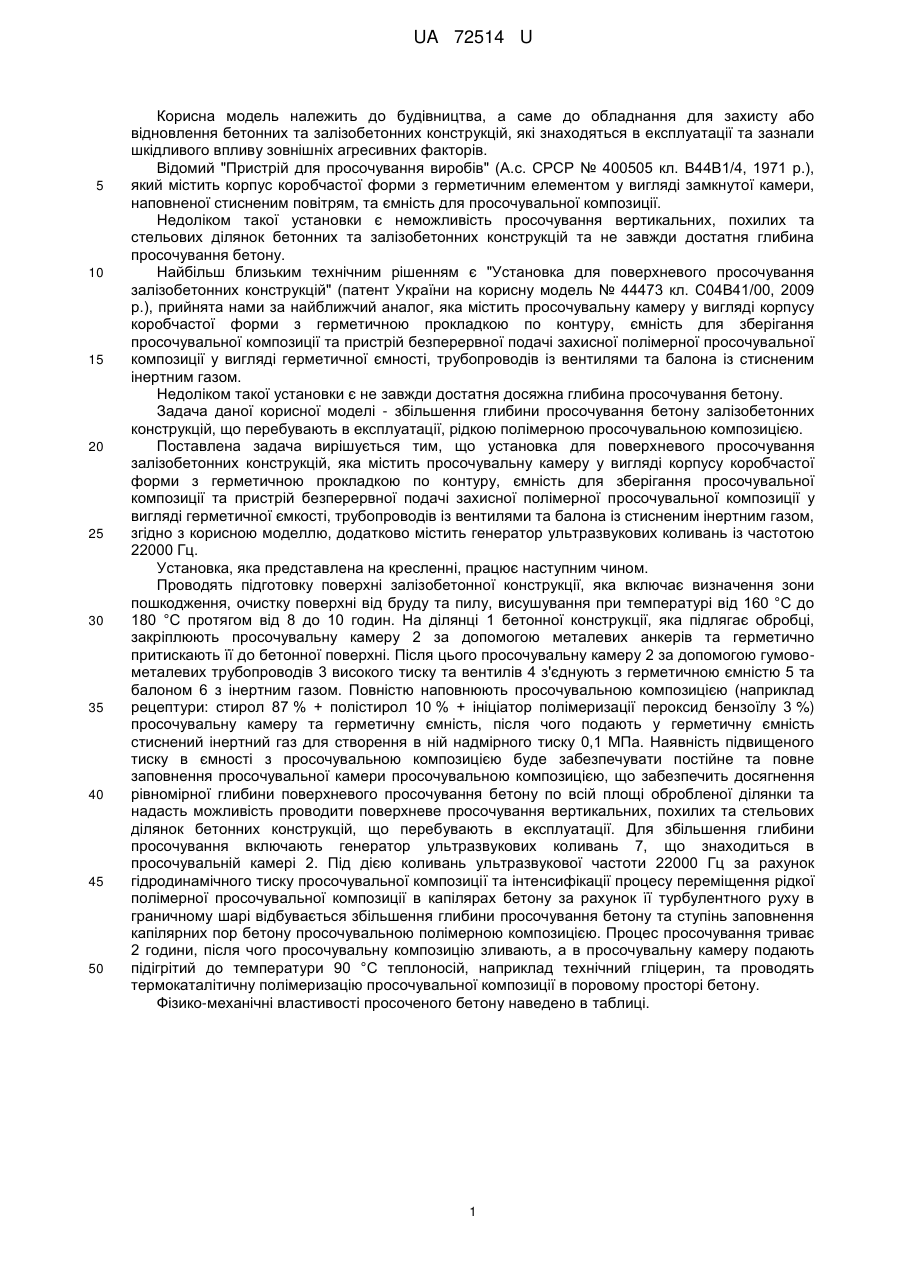

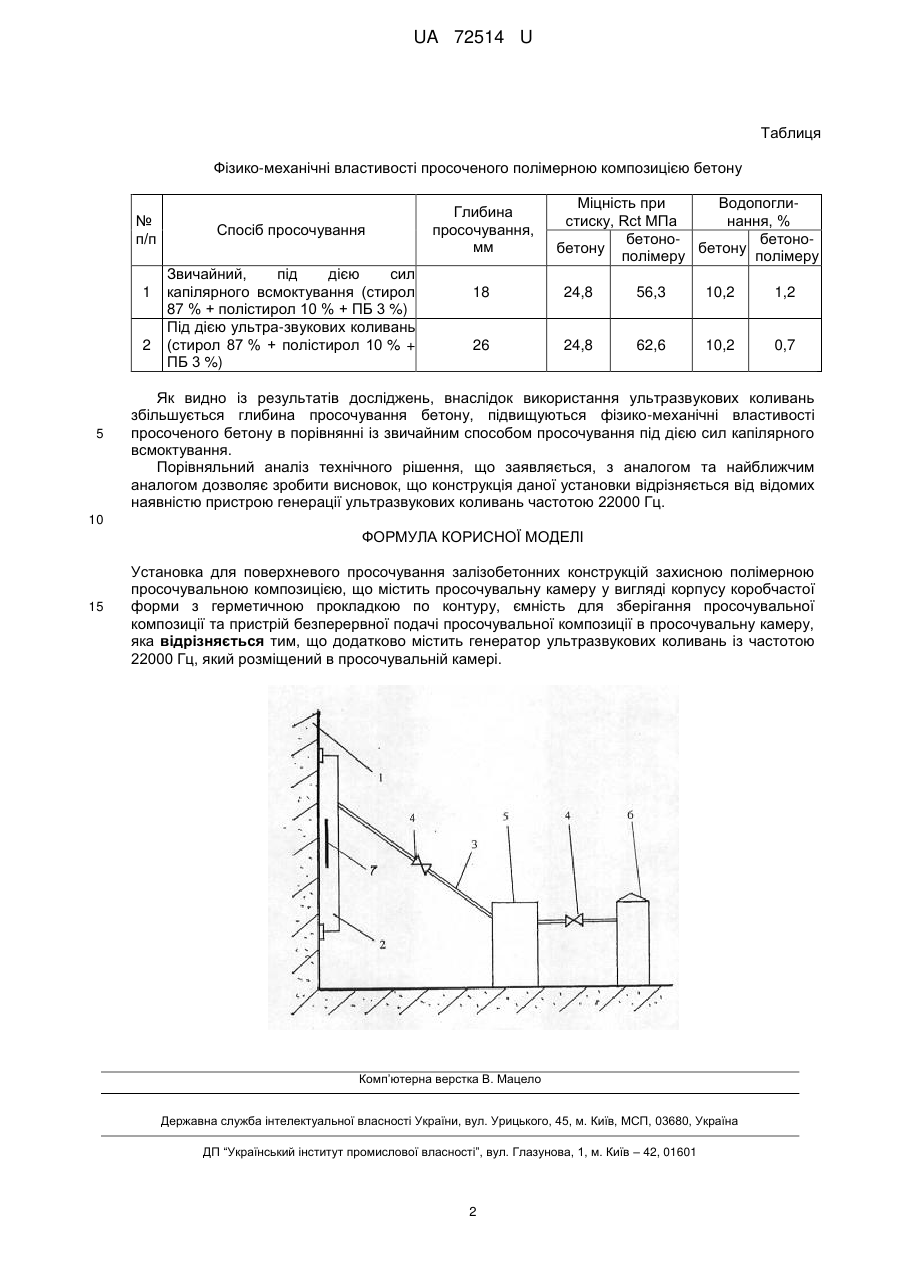

Реферат: Установка для поверхневого просочування залізобетонних конструкцій захисною полімерною просочувальною композицією містить просочувальну камеру у вигляді корпусу коробчастої форми з герметичною прокладкою по контуру, ємність для зберігання просочувальної композиції, пристрій безперервної подачі просочувальної композиції в просочувальну камеру та генератор ультразвукових коливань із частотою 22000 Гц, розміщений в просочувальній камері. UA 72514 U (54) УСТАНОВКА ДЛЯ ПОВЕРХНЕВОГО ПРОСОЧУВАННЯ ЗАЛІЗОБЕТОННИХ КОНСТРУКЦІЙ UA 72514 U UA 72514 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, а саме до обладнання для захисту або відновлення бетонних та залізобетонних конструкцій, які знаходяться в експлуатації та зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий "Пристрій для просочування виробів" (А.с. СРСР № 400505 кл. В44В1/4, 1971 p.), який містить корпус коробчастої форми з герметичним елементом у вигляді замкнутої камери, наповненої стисненим повітрям, та ємність для просочувальної композиції. Недоліком такої установки є неможливість просочування вертикальних, похилих та стельових ділянок бетонних та залізобетонних конструкцій та не завжди достатня глибина просочування бетону. Найбільш близьким технічним рішенням є "Установка для поверхневого просочування залізобетонних конструкцій" (патент України на корисну модель № 44473 кл. С04В41/00, 2009 p.), прийнята нами за найближчий аналог, яка містить просочувальну камеру у вигляді корпусу коробчастої форми з герметичною прокладкою по контуру, ємність для зберігання просочувальної композиції та пристрій безперервної подачі захисної полімерної просочувальної композиції у вигляді герметичної ємності, трубопроводів із вентилями та балона із стисненим інертним газом. Недоліком такої установки є не завжди достатня досяжна глибина просочування бетону. Задача даної корисної моделі - збільшення глибини просочування бетону залізобетонних конструкцій, що перебувають в експлуатації, рідкою полімерною просочувальною композицією. Поставлена задача вирішується тим, що установка для поверхневого просочування залізобетонних конструкцій, яка містить просочувальну камеру у вигляді корпусу коробчастої форми з герметичною прокладкою по контуру, ємність для зберігання просочувальної композиції та пристрій безперервної подачі захисної полімерної просочувальної композиції у вигляді герметичної ємкості, трубопроводів із вентилями та балона із стисненим інертним газом, згідно з корисною моделлю, додатково містить генератор ультразвукових коливань із частотою 22000 Гц. Установка, яка представлена на кресленні, працює наступним чином. Проводять підготовку поверхні залізобетонної конструкції, яка включає визначення зони пошкодження, очистку поверхні від бруду та пилу, висушування при температурі від 160 °С до 180 °С протягом від 8 до 10 годин. На ділянці 1 бетонної конструкції, яка підлягає обробці, закріплюють просочувальну камеру 2 за допомогою металевих анкерів та герметично притискають її до бетонної поверхні. Після цього просочувальну камеру 2 за допомогою гумовометалевих трубопроводів 3 високого тиску та вентилів 4 з'єднують з герметичною ємністю 5 та балоном 6 з інертним газом. Повністю наповнюють просочувальною композицією (наприклад рецептури: стирол 87 % + полістирол 10 % + ініціатор полімеризації пероксид бензоїлу 3 %) просочувальну камеру та герметичну ємність, після чого подають у герметичну ємність стиснений інертний газ для створення в ній надмірного тиску 0,1 МПа. Наявність підвищеного тиску в ємності з просочувальною композицією буде забезпечувати постійне та повне заповнення просочувальної камери просочувальною композицією, що забезпечить досягнення рівномірної глибини поверхневого просочування бетону по всій площі обробленої ділянки та надасть можливість проводити поверхневе просочування вертикальних, похилих та стельових ділянок бетонних конструкцій, що перебувають в експлуатації. Для збільшення глибини просочування включають генератор ультразвукових коливань 7, що знаходиться в просочувальній камері 2. Під дією коливань ультразвукової частоти 22000 Гц за рахунок гідродинамічного тиску просочувальної композиції та інтенсифікації процесу переміщення рідкої полімерної просочувальної композиції в капілярах бетону за рахунок її турбулентного руху в граничному шарі відбувається збільшення глибини просочування бетону та ступінь заповнення капілярних пор бетону просочувальною полімерною композицією. Процес просочування триває 2 години, після чого просочувальну композицію зливають, а в просочувальну камеру подають підігрітий до температури 90 °С теплоносій, наприклад технічний гліцерин, та проводять термокаталітичну полімеризацію просочувальної композиції в поровому просторі бетону. Фізико-механічні властивості просоченого бетону наведено в таблиці. 1 UA 72514 U Таблиця Фізико-механічні властивості просоченого полімерною композицією бетону № п/п 1 2 5 Спосіб просочування Звичайний, під дією сил капілярного всмоктування (стирол 87 % + полістирол 10 % + ПБ 3 %) Під дією ультра-звукових коливань (стирол 87 % + полістирол 10 % + ПБ 3 %) Глибина просочування, мм Міцність при Водопоглистиску, Rct МПа нання, % бетонобетонобетону бетону полімеру полімеру 18 24,8 56,3 10,2 1,2 26 24,8 62,6 10,2 0,7 Як видно із результатів досліджень, внаслідок використання ультразвукових коливань збільшується глибина просочування бетону, підвищуються фізико-механічні властивості просоченого бетону в порівнянні із звичайним способом просочування під дією сил капілярного всмоктування. Порівняльний аналіз технічного рішення, що заявляється, з аналогом та найближчим аналогом дозволяє зробити висновок, що конструкція даної установки відрізняється від відомих наявністю пристрою генерації ультразвукових коливань частотою 22000 Гц. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Установка для поверхневого просочування залізобетонних конструкцій захисною полімерною просочувальною композицією, що містить просочувальну камеру у вигляді корпусу коробчастої форми з герметичною прокладкою по контуру, ємність для зберігання просочувальної композиції та пристрій безперервної подачі просочувальної композиції в просочувальну камеру, яка відрізняється тим, що додатково містить генератор ультразвукових коливань із частотою 22000 Гц, який розміщений в просочувальній камері. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
