Віброзахисний пристрій для ручного перфоратора

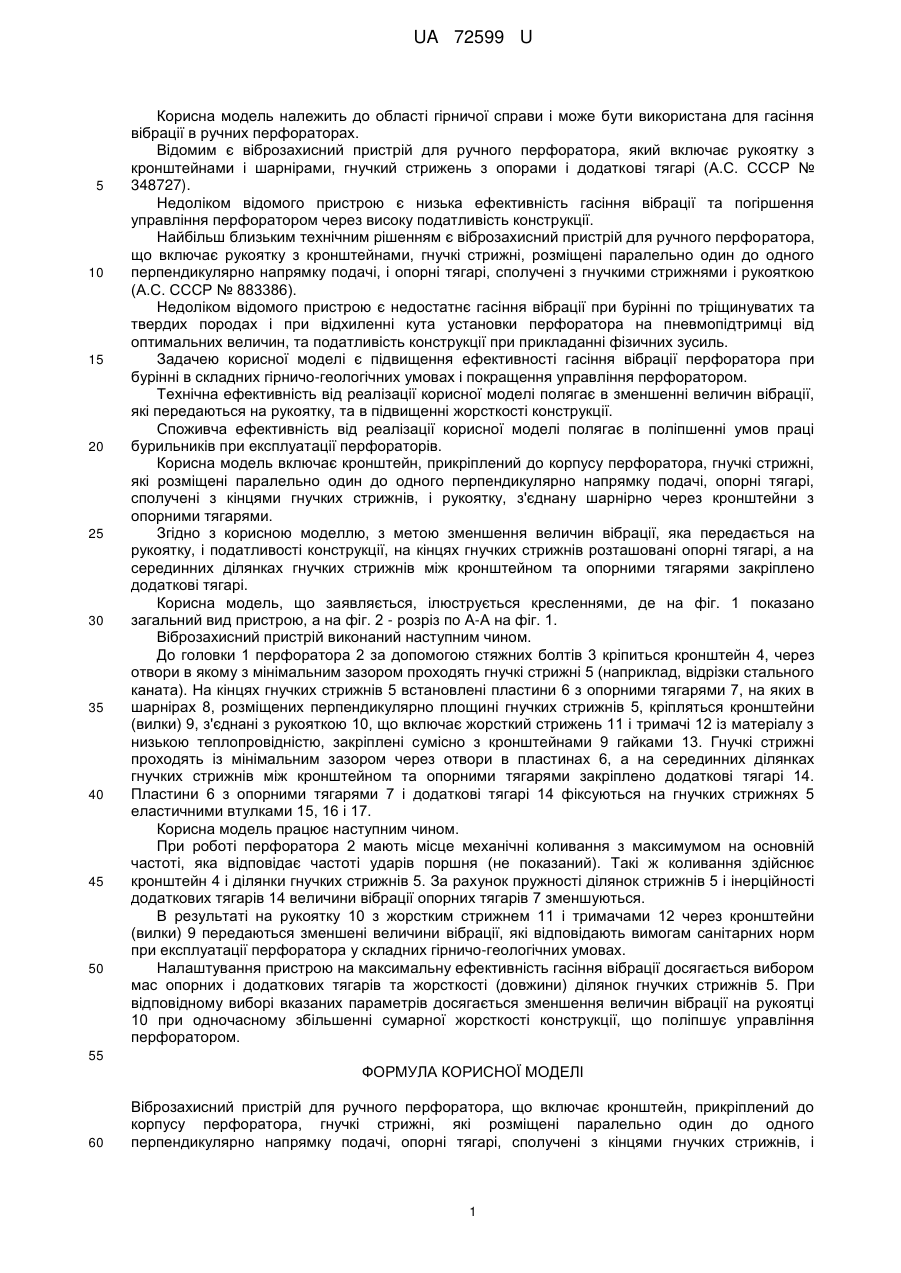

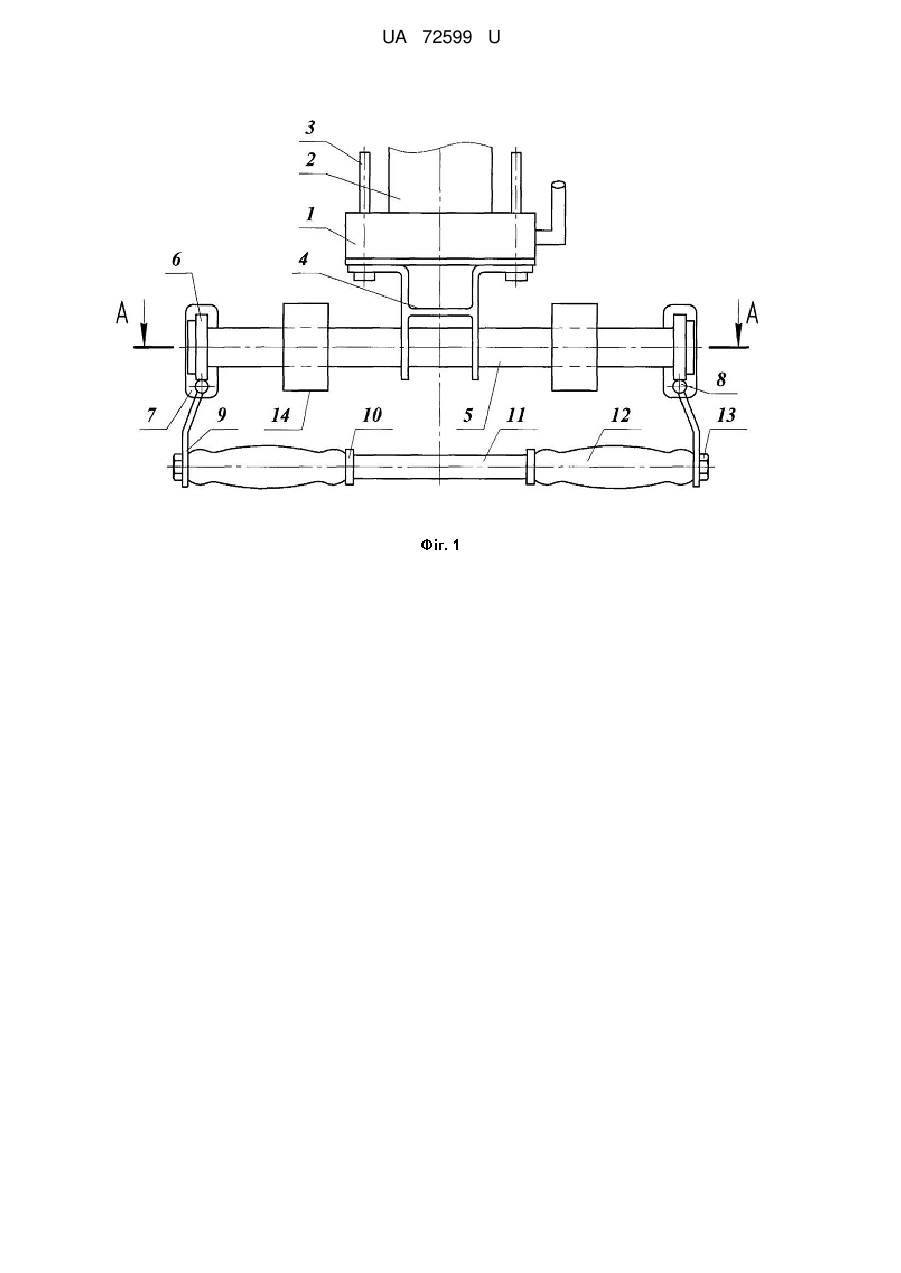

Реферат: Віброзахисний пристрій для ручного перфоратора включає кронштейн, прикріплений до корпусу перфоратора, гнучкі стрижні, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з кінцями гнучких стрижнів, і рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями. На серединних ділянках гнучких стрижнів між кронштейном та опорними тягарями закріплено додаткові тягарі. UA 72599 U (54) ВІБРОЗАХИСНИЙ ПРИСТРІЙ ДЛЯ РУЧНОГО ПЕРФОРАТОРА UA 72599 U UA 72599 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області гірничої справи і може бути використана для гасіння вібрації в ручних перфораторах. Відомим є віброзахисний пристрій для ручного перфоратора, який включає рукоятку з кронштейнами і шарнірами, гнучкий стрижень з опорами і додаткові тягарі (А.С. СССР № 348727). Недоліком відомого пристрою є низька ефективність гасіння вібрації та погіршення управління перфоратором через високу податливість конструкції. Найбільш близьким технічним рішенням є віброзахисний пристрій для ручного перфоратора, що включає рукоятку з кронштейнами, гнучкі стрижні, розміщені паралельно один до одного перпендикулярно напрямку подачі, і опорні тягарі, сполучені з гнучкими стрижнями і рукояткою (А.С. СССР № 883386). Недоліком відомого пристрою є недостатнє гасіння вібрації при бурінні по тріщинуватих та твердих породах і при відхиленні кута установки перфоратора на пневмопідтримці від оптимальних величин, та податливість конструкції при прикладанні фізичних зусиль. Задачею корисної моделі є підвищення ефективності гасіння вібрації перфоратора при бурінні в складних гірничо-геологічних умовах і покращення управління перфоратором. Технічна ефективність від реалізації корисної моделі полягає в зменшенні величин вібрації, які передаються на рукоятку, та в підвищенні жорсткості конструкції. Споживча ефективність від реалізації корисної моделі полягає в поліпшенні умов праці бурильників при експлуатації перфораторів. Корисна модель включає кронштейн, прикріплений до корпусу перфоратора, гнучкі стрижні, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з кінцями гнучких стрижнів, і рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями. Згідно з корисною моделлю, з метою зменшення величин вібрації, яка передається на рукоятку, і податливості конструкції, на кінцях гнучких стрижнів розташовані опорні тягарі, а на серединних ділянках гнучких стрижнів між кронштейном та опорними тягарями закріплено додаткові тягарі. Корисна модель, що заявляється, ілюструється кресленнями, де на фіг. 1 показано загальний вид пристрою, а на фіг. 2 - розріз по А-А на фіг. 1. Віброзахисний пристрій виконаний наступним чином. До головки 1 перфоратора 2 за допомогою стяжних болтів 3 кріпиться кронштейн 4, через отвори в якому з мінімальним зазором проходять гнучкі стрижні 5 (наприклад, відрізки стального каната). На кінцях гнучких стрижнів 5 встановлені пластини 6 з опорними тягарями 7, на яких в шарнірах 8, розміщених перпендикулярно площині гнучких стрижнів 5, кріпляться кронштейни (вилки) 9, з'єднані з рукояткою 10, що включає жорсткий стрижень 11 і тримачі 12 із матеріалу з низькою теплопровідністю, закріплені сумісно з кронштейнами 9 гайками 13. Гнучкі стрижні проходять із мінімальним зазором через отвори в пластинах 6, а на серединних ділянках гнучких стрижнів між кронштейном та опорними тягарями закріплено додаткові тягарі 14. Пластини 6 з опорними тягарями 7 і додаткові тягарі 14 фіксуються на гнучких стрижнях 5 еластичними втулками 15, 16 і 17. Корисна модель працює наступним чином. При роботі перфоратора 2 мають місце механічні коливання з максимумом на основній частоті, яка відповідає частоті ударів поршня (не показаний). Такі ж коливання здійснює кронштейн 4 і ділянки гнучких стрижнів 5. За рахунок пружності ділянок стрижнів 5 і інерційності додаткових тягарів 14 величини вібрації опорних тягарів 7 зменшуються. В результаті на рукоятку 10 з жорстким стрижнем 11 і тримачами 12 через кронштейни (вилки) 9 передаються зменшені величини вібрації, які відповідають вимогам санітарних норм при експлуатації перфоратора у складних гірничо-геологічних умовах. Налаштування пристрою на максимальну ефективність гасіння вібрації досягається вибором мас опорних і додаткових тягарів та жорсткості (довжини) ділянок гнучких стрижнів 5. При відповідному виборі вказаних параметрів досягається зменшення величин вібрації на рукоятці 10 при одночасному збільшенні сумарної жорсткості конструкції, що поліпшує управління перфоратором. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Віброзахисний пристрій для ручного перфоратора, що включає кронштейн, прикріплений до корпусу перфоратора, гнучкі стрижні, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з кінцями гнучких стрижнів, і 1 UA 72599 U рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями, який відрізняється тим, що на серединних ділянках гнучких стрижнів між кронштейном та опорними тягарями закріплено додаткові тягарі. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
