Пристрiй для збирання саджанцiв

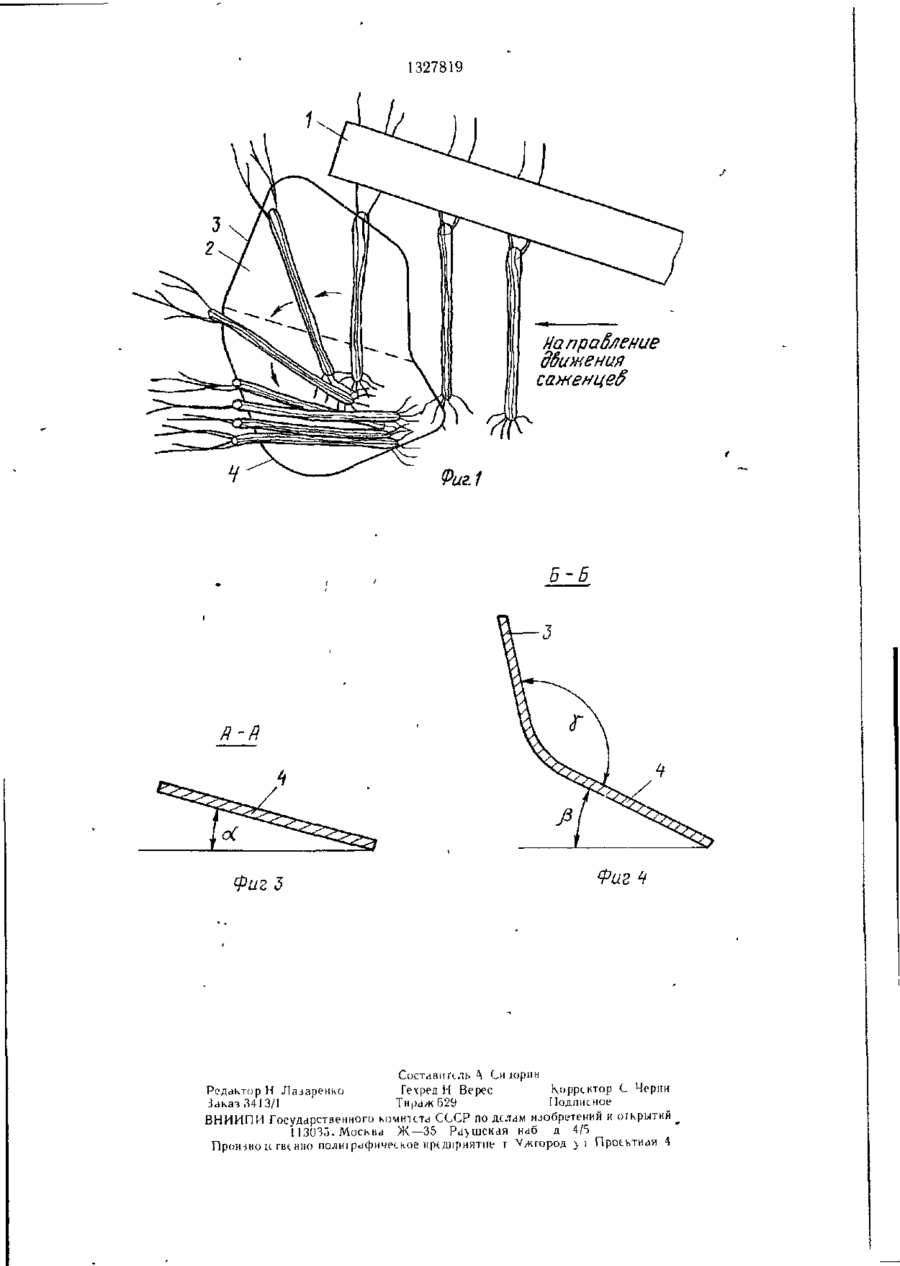

Изобретение относится к сельскому хозяйству, а именно к машинам для выка пывания саженцев винограда в питомниках Целью изобретения является повышение производительности при сборе саженцев путем их ориентированной укладки на поверх ность поля и частичного накопления в пучки Саженцы винограда захватываются ремнями подающею транспортера 1 ^а прирост, теребятся из разрыхленного почвенного пласта, транспортируются на выход и поступают на грань 4 упора 2 При этом саженец наклоняется в противоположную сторону и, падая, скользит вдоль грани 3 упора 2, получая при этом движение в боковом направлении Одновременно корневая система саженца скользит на поверхности грани 4 вперед и вбок, благодаря наклону ее как вдоль направления движения саженцев, так и поперек этого направления. Процесс разворота сажен ца заначивается после того, как корневая система его сойдет с грани 4 упора и коснется поверхности поля В этот момент движе ние саженца тормозится и он укладывается на поверхность поля горизонтально в направлении, перпендикулярном оси подкапываемого ряда, либо близком к нему 1 з п ф-лы, 4 ил со Ось ряда Ориентированно саженцы 00 .,„ 7 со _Т^ Фи? 2 1 1327819 его сойдет с г п зни 4 "пора и коснется поверхности поля. В этот момент движение саженца тормозится и он укладывается на поверхность поля горизонтально в направлении, перпендикулярном оси подкапываемого ряда, либо близком к нему Таким образом, осуществляется процесс ориентированной укладки саженцев на поверхность поля. Так как угол (а) наклона нижней грани упора вдоль направления движения саженцев меньше угла трения (?) саженцев по материалу упора, то соскальзывание саженцев с нее только вперед по ходу агрегата исклюУстройство для сбора, ориентации и чено. накопления саженцев винограда содержит За счет того, что угол наклона нижней подающий транспортер 1 и упор 2, установ грани упора в поперечном направлении раленный на выходе из подающего транспортевен углу трения саженцев по материалу ра. Поверхность упора 2 составлена двумя упора {p*~ipj, создается возможность часпересекающимися плавно сопряженными тичного накопления саженцев на ней Часть плоскостями и представляет двугранный саженцев задерживается на нижней грани угол с гранями 3 и 4. Грань 3 упора 2 заниупора (грани 4) и накапливается в небольмает положение, близкое к вертикальному, 20 шие пучки по 7—15 шт., которые при сходе а грань 4 наклонена вдоль направления на поверхность поля располагаются ориендвижения саженцев под углом а и поперек тированно в указанном направлении. Подэтого направления под углом р При этом бор и увязка саженцев в пучки производитвыполняется условие а , где ф — ся вручную рабочими. угол трения саженцев по материалу упора. Угол 7 между гранями 3 и 4 упора 2 ту- 25 Формула изобретения пой. Грань 4 перекрывает выходную часть транспортера 1, а передний обрез ее расI Устройство для сбора саженцев, вклюположен ниже зоны корневой системы сачающее подающий транспортер и упор, выженцев. полненный в виде пластины, установленный на выходе из подающего транспортера накУстройство работает следующим образом. лонно к направлению движения саженСаженцы винограда захватываются ремцев, отличающееся тем, что. с целью повы нями подающего транспортера 1 за прирост, шения производительности три сборе сажентеребятся из разрыхленного почвенного цев винограда путем их ориентированной пласта и транспортируются на выход В моукладки на поверхность поля и частичного мент выхода прироста из рабочего русла транспортера I саженец опирается корневой э г накопления в пучки, поверхность упора выполнена в виде двух пересекающихся системой на грань 4 упора 2. При этом плавно сопряженных друг с другом плоссажанец наклоняется в противоположную костей, образующих тупой двугранный угол, сюрону и, падая, скользит вдоль грани 3 одна из граней которого расположена под упора 2, получая при ЗІОМ движение в бокоострым углом к продольно вертикальной вом направлении. Одновременно корневая система саженца скользит по поверхности 40 плоскости с вершиной, направленной вниз, а другая - под острым углом к юризонтальграни 4 вперед и вбок благодаря наклону ной плоскости с вершиной, обращенной впеее как вдоль направления движения саженред и в сторону, противоположную первой цев, так и поперек этого направления. Так как пластине. угол (р) наклона грани 4 в поперечном направлении примерно равен углу (ср) трения са2. Устройство по и 1, отличающееся тем, женцев по материалу упора, то в процессе что угол наклона другой грани вдоль про падения и скольжения саженца по ней продольно вертикальной плоскости меньше угла исходит розворо і ею в боковом направлетрения саженца о материал упора, а угол нии Процесс разворота саженца лака нимнаклона ее поперек этого направления рапается после- тої о, как корневая система вен углу трения Изобретение относится к сельскому хозяйству, а именно к машинам для выкапывания саженцев винограда в питомниках. Целью изобретения является повышение производительности при сборе саженцев винограда путем их ориентированной укладки на поверхность поля и частичного накопления в пучки. На фиг. 1 изображено устройство для сбора саженцев, вид сбоку; на фиг 2 — то же вид сверху; на фиг. 3 — сечение А—А на фиг. 2; на фиг. 4 — сечение Б —Б на фиг. 2. . г 1327819 Напрабление дбижения саженцеб Фш.1 Б-Б 3 Я-Д Фиг 3 Фиг Ч Составитель К Си шрин Корректор С Чорни Редактор Н Jlajapenho Гехред И Верес Подписное Заказ 3413/1 ТИ,),ІЖ629 ВНИИПИ Государственного комитета СССР по делам изобретений и оікрьітий 1 13(ЛГ). Москва Ж—35 Ра>шская наб д 4/5 Прсл-нвои гвенпо полиірафическое предприятие г V/кгород
