Більярдний стіл “d-1″

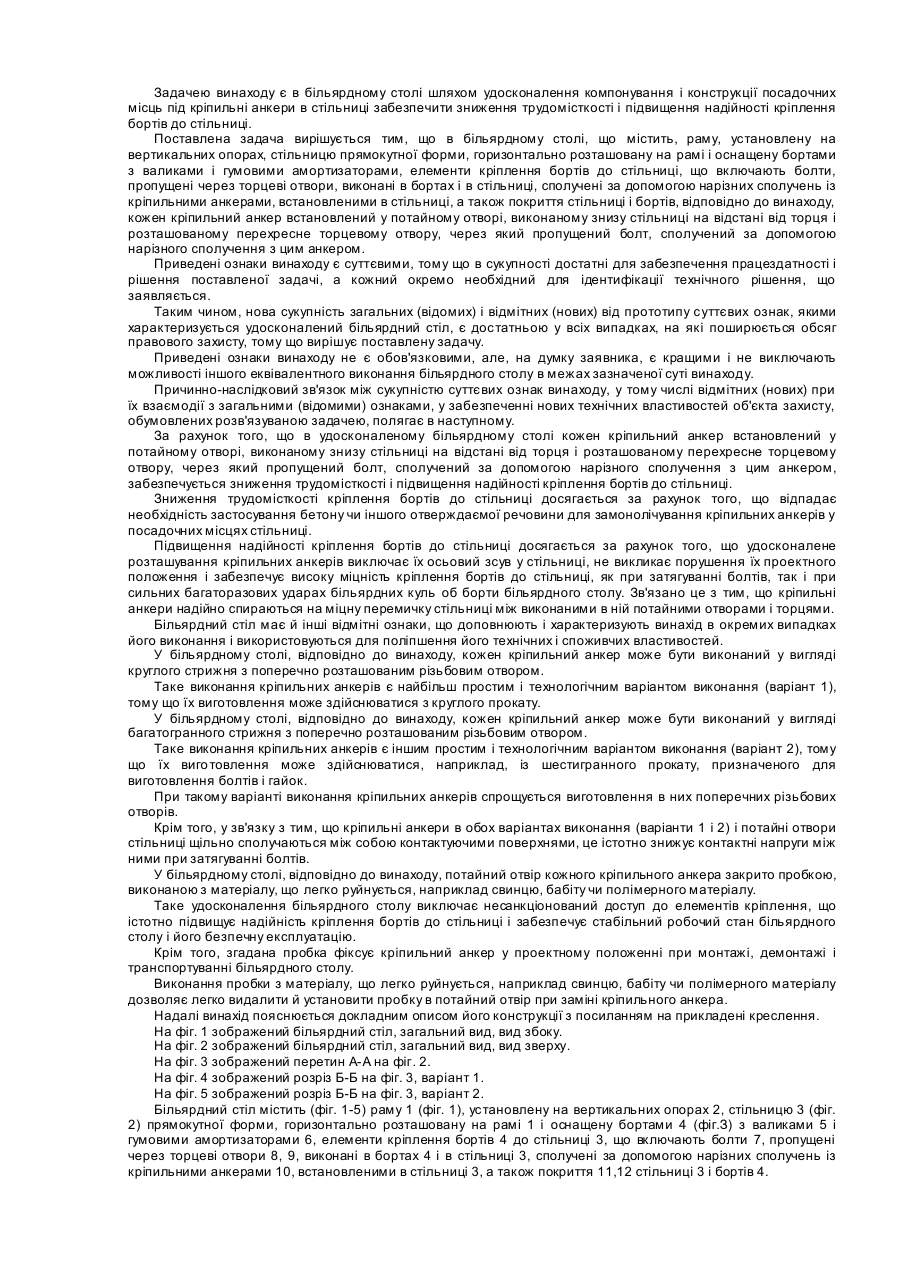

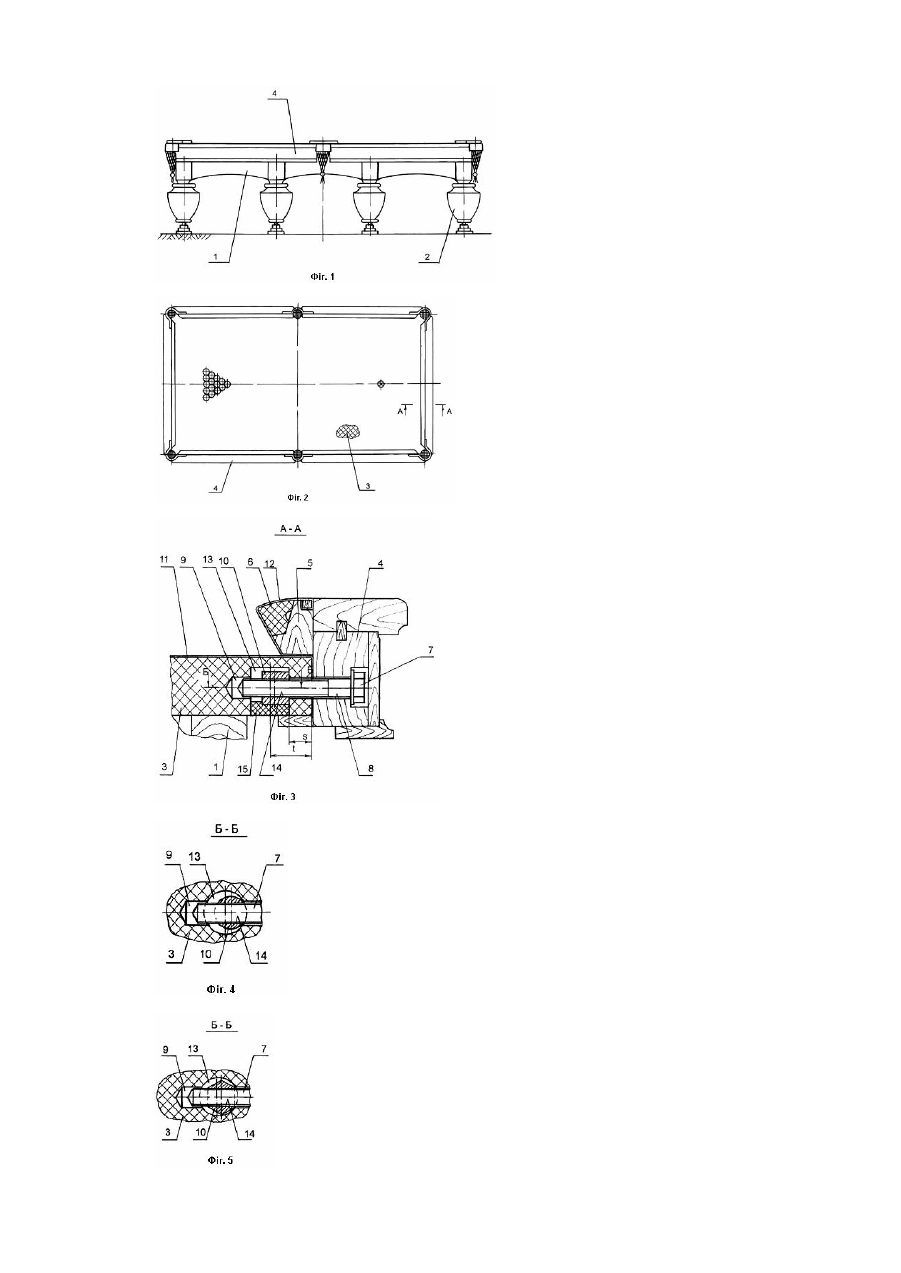

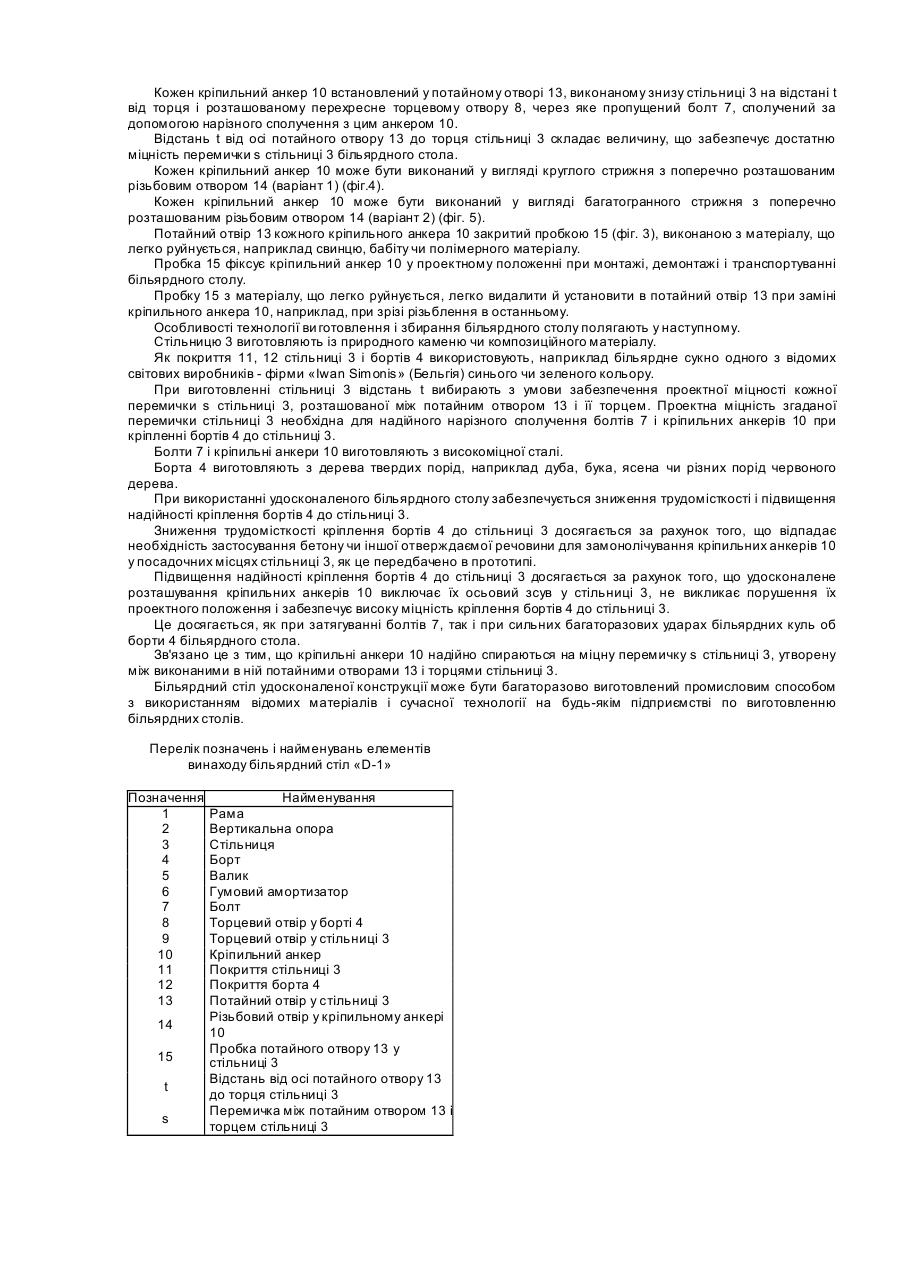

Винахід відноситься до більярда, зокрема до більярдних столів, призначеним для гри в «російську піраміду», і може бути використаний в більярдних столах, призначених для гри в «снукер» і «карамболь». Відомий більярдний стіл, що містить раму, установлену на вертикальних опорах, стільницю прямокутної форми, горизонтально розташовану на рамі і оснащену бортами з валиками і гумовими амортизаторами, елементи кріплення бортів до стільниці, що включають болти, пропущені через торцеві отвори, виконані в бортах і в стільниці, сполучені за допомогою нарізних сполучень із кріпильними анкерами, встановленими в стільниці, а також покриття стільниці і бортів (US, патент №2391395, «Більярдний стіл», НПК 273-6, МПК A63D 15/00, опубл. 25.12.1945, заявл. 05.06.1942, аналог; US, патент №2333709, «Засоби кріплення плит більярдного столу», НПК 273-6, МПК A63D 15/00, опубл. 09.11.1943, заявл. 05.06.1942, аналог). Стільниця виконана у вигляді набору декількох плит, вигото влених з натурального каменю. Кріпильні анкери встановлені з заданим кроком у торцях плит по периметру стільниці і виконані з різьбовими отворами, розташованими в горизонтальній площині. Торцеві отвори в бортах розташовані співвісно кріпильним анкерам. Кріпильні анкери виконані з поперечними отворами, що співпадають з вертикальними отворами, виконаними в плитах стільниці. Кріпильні анкери зафіксовані в плитах стільниці за допомогою шурупів, що пропущені через вертикальні отвори плит стільниці і поперечних отворів кріпильних анкерів і закріплені (укручені) у підстілля кожної плити стільниці. Плити стільниці разом з підстіллями спираються на подовжні і поперечні царги (рейки) рами і сполучені з останніми за допомогою болтів. Недоліки відомого більярдного столу - недосконалість конструкції кріпильних анкерів і їх установлення в стільниці, що знижує надійність кріплення бортів до стільниці. Пояснюється це тим, що при затягуванні болтів відбувається поперечний зріз шурупів, що порушує кріплення бортів до стільниці. Порушення кріплення бортів до стільниці може відбуватися і при сильних багаторазових ударах більярдних куль об борт більярдного столу. Відомий також більярдний стіл, що містить раму, установлену на вертикальних опорах, стільницю прямокутної форми, горизонтально розташовану на рамі і оснащену бортами з валиками і гумовими амортизаторами, елементи кріплення бортів до стільниці, що включають болти, пропущені через торцеві отвори, виконані в бортах і в стільниці, сполучені за допомогою нарізних сполучень із кріпильними анкерами, встановленими в стільниці, а також покриття стільниці і бортів (RU, патент №2108834, С1, «Професійний більярдний стіл», 6МПК A63D 15/00, опубл. 20.04.1998, заявл. 01.12.1995, аналог). Стільниця виконана у вигляді набору декількох плит, виготовлених з високонаповненного композиційного матеріалу на базі полімерної матриці. Для фіксації кріпильні анкери вформовані в торці плит із заданим кроком по периметру стільниці при її виготовленні. Кріпильні анкери виконані з різьбовими отворами, розташованими в горизонтальній площині. Торцеві отвори, виконані в бортах під болти, розташовані співвісно кріпильним анкерам. Зовнішня поверхня кріпильних анкерів виконана гладкою циліндричною. Недоліки відомого більярдного столу - недосконалість компонування і конструкції посадочних місць під кріпильні анкери в стільниці, що підвищує трудомісткість і знижує надійність кріплення бортів до стільниці. Викликано це тим, що кріпильні анкери необхідно дуже точно (відхилення від площинності стільниці в цілому не повинно перевищувати 100 мкм) встановлювати в проектне положення безпосередньо при виготовленні стільниці з високонаповненного композиційного матеріалу на базі полімерної матриці. Крім цього, через те, що зовнішня поверхня кріпильних анкерів виконана гладкою циліндричною, не забезпечується надійне зчеплення їх з матеріалом стільниці. Тому при затягуванні болтів відбувається осьовий зсув анкерів у торцевих отворах стільниці, що викликає порушення їхнього проектного положення і зниження міцності кріплення бортів до стільниці. Осьовий зсув кріпильних анкерів у торцевих отворах стільниці може також відбуватися при сильних багаторазових ударах більярдних куль об борти більярдного столу. Відомий найбільш близький до винаходу по кількості загальних ознак і технічному результату, що досягається, більярдний стіл, що містить раму, установлену на вертикальних опорах, стільницю прямокутної форми, горизонтально розташовану на рамі і оснажену бортами з валиками і гумовими амортизаторами, елементи кріплення бортів до стільниці, що включають болти, пропущені через торцеві отвори, виконані в бортах і в стільниці, сполучені за допомогою нарізних сполучень із кріпильними анкерами, встановленими в стільниці, а також покриття стільниці і бортів (RU, патент на винахід №2138308, C1, «Більярдний стіл А.М. Басова», 6МПК A63D15/00, 15/06, опубл. 27.09.1999, заявл. 03.03.1999, прототип). Стільниця виконана у вигляді набору декількох плит, виготовлених із залізобетону чи натурального каменю. Кріпильні анкери замонолічені з заданим кроком у торцях плит по периметру стільниці і виконані з різьбовими отворами, розташованими в горизонтальній площині. Торцеві отвори, виконані в бортах під болти, розташовані співвісно кріпильним анкерам. Для кращого зчеплення зі стільницею після отвердіння бетону зовнішня поверхня кріпильних анкерів виконана хвилястою. Недоліки відомого більярдного столу - недосконалість компонування і конструкції посадочних місць під кріпильні анкери в стільниці, що підвищує трудомісткість і знижує надійність кріплення бортів до стільниці. Викликано це тим, що для стільниці з природного каменю таке кріплення бортів викликає значні труднощі. Зв'язано це з тим, що в торцях стільниці попередньо необхідно виконати торцеві отвори, після чого в них за допомогою бетону чи іншої речовини встановлюють у проектне положення кріпильні анкери. Після отвердіння бетону чи іншої речовини під час кріплення бортів до стільниці роблять затягування болтів. При затягуванні болтів через слабке зчеплення кріпильних анкерів чи стільниці з отверділим бетоном чи іншою речовиною відбувається їхній осьовий зсув у торцевих отворах стільниці, що викликає порушення їхнього проектного положення і зниження міцності кріплення бортів до стільниці. Осьовий зсув кріпильних анкерів у торцевих отворах стільниці може також відбуватися при сильних багаторазових ударах більярдних куль об борт більярдного столу. Задачею винаходу є в більярдному столі шляхом удосконалення компонування і конструкції посадочних місць під кріпильні анкери в стільниці забезпечити зниження трудомісткості і підвищення надійності кріплення бортів до стільниці. Поставлена задача вирішується тим, що в більярдному столі, що містить, раму, установлену на вертикальних опорах, стільницю прямокутної форми, горизонтально розташовану на рамі і оснащену бортами з валиками і гумовими амортизаторами, елементи кріплення бортів до стільниці, що включають болти, пропущені через торцеві отвори, виконані в бортах і в стільниці, сполучені за допомогою нарізних сполучень із кріпильними анкерами, встановленими в стільниці, а також покриття стільниці і бортів, відповідно до винаходу, кожен кріпильний анкер встановлений у потайному отворі, виконаному знизу стільниці на відстані від торця і розташованому перехресне торцевому отвору, через який пропущений болт, сполучений за допомогою нарізного сполучення з цим анкером. Приведені ознаки винаходу є суттєвими, тому що в сукупності достатні для забезпечення працездатності і рішення поставленої задачі, а кожний окремо необхідний для ідентифікації технічного рішення, що заявляється. Таким чином, нова сукупність загальних (відомих) і відмітних (нових) від прототипу суттєвих ознак, якими характеризується удосконалений більярдний стіл, є достатньою у всіх випадках, на які поширюється обсяг правового захисту, тому що вирішує поставлену задачу. Приведені ознаки винаходу не є обов'язковими, але, на думку заявника, є кращими і не виключають можливості іншого еквівалентного виконання більярдного столу в межах зазначеної суті винаходу. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак винаходу, у тому числі відмітних (нових) при їх взаємодії з загальними (відомими) ознаками, у забезпеченні нових технічних властивостей об'єкта захисту, обумовлених розв'язуваною задачею, полягає в наступному. За рахунок того, що в удосконаленому більярдному столі кожен кріпильний анкер встановлений у потайному отворі, виконаному знизу стільниці на відстані від торця і розташованому перехресне торцевому отвору, через який пропущений болт, сполучений за допомогою нарізного сполучення з цим анкером, забезпечується зниження трудомісткості і підвищення надійності кріплення бортів до стільниці. Зниження трудомісткості кріплення бортів до стільниці досягається за рахунок того, що відпадає необхідність застосування бетону чи іншого отверждаємої речовини для замонолічування кріпильних анкерів у посадочних місцях стільниці. Підвищення надійності кріплення бортів до стільниці досягається за рахунок того, що удосконалене розташування кріпильних анкерів виключає їх осьовий зсув у стільниці, не викликає порушення їх проектного положення і забезпечує високу міцність кріплення бортів до стільниці, як при затягуванні болтів, так і при сильних багаторазових ударах більярдних куль об борти більярдного столу. Зв'язано це з тим, що кріпильні анкери надійно спираються на міцну перемичку стільниці між виконаними в ній потайними отворами і торцями. Більярдний стіл має й інші відмітні ознаки, що доповнюють і характеризують винахід в окремих випадках його виконання і використовуються для поліпшення його технічних і споживчих властивостей. У більярдному столі, відповідно до винаходу, кожен кріпильний анкер може бути виконаний у вигляді круглого стрижня з поперечно розташованим різьбовим отвором. Таке виконання кріпильних анкерів є найбільш простим і технологічним варіантом виконання (варіант 1), тому що їх виготовлення може здійснюватися з круглого прокату. У більярдному столі, відповідно до винаходу, кожен кріпильний анкер може бути виконаний у вигляді багатогранного стрижня з поперечно розташованим різьбовим отвором. Таке виконання кріпильних анкерів є іншим простим і технологічним варіантом виконання (варіант 2), тому що їх виго товлення може здійснюватися, наприклад, із шестигранного прокату, призначеного для виготовлення болтів і гайок. При такому варіанті виконання кріпильних анкерів спрощується виготовлення в них поперечних різьбових отворів. Крім того, у зв'язку з тим, що кріпильні анкери в обох варіантах виконання (варіанти 1 і 2) і потайні отвори стільниці щільно сполучаються між собою контактуючими поверхнями, це істотно знижує контактні напруги між ними при затягуванні болтів. У більярдному столі, відповідно до винаходу, потайний отвір кожного кріпильного анкера закрито пробкою, виконаною з матеріалу, що легко руйнується, наприклад свинцю, бабіту чи полімерного матеріалу. Таке удосконалення більярдного столу виключає несанкціонований доступ до елементів кріплення, що істотно підвищує надійність кріплення бортів до стільниці і забезпечує стабільний робочий стан більярдного столу і його безпечну експлуатацію. Крім того, згадана пробка фіксує кріпильний анкер у проектному положенні при монтажі, демонтажі і транспортуванні більярдного столу. Виконання пробки з матеріалу, що легко руйнується, наприклад свинцю, бабіту чи полімерного матеріалу дозволяє легко видалити й установити пробку в потайний отвір при заміні кріпильного анкера. Надалі винахід пояснюється докладним описом його конструкції з посиланням на прикладені креслення. На фіг. 1 зображений більярдний стіл, загальний вид, вид збоку. На фіг. 2 зображений більярдний стіл, загальний вид, вид зверху. На фіг. 3 зображений перетин А-А на фіг. 2. На фіг. 4 зображений розріз Б-Б на фіг. 3, варіант 1. На фіг. 5 зображений розріз Б-Б на фіг. 3, варіант 2. Більярдний стіл містить (фіг. 1-5) раму 1 (фіг. 1), установлену на вертикальних опорах 2, стільницю 3 (фіг. 2) прямокутної форми, горизонтально розташовану на рамі 1 і оснащену бортами 4 (фіг.З) з валиками 5 і гумовими амортизаторами 6, елементи кріплення бортів 4 до стільниці 3, що включають болти 7, пропущені через торцеві отвори 8, 9, виконані в бортах 4 і в стільниці 3, сполучені за допомогою нарізних сполучень із кріпильними анкерами 10, встановленими в стільниці 3, а також покриття 11,12 стільниці 3 і бортів 4. Кожен кріпильний анкер 10 встановлений у потайному отворі 13, виконаному знизу стільниці 3 на відстані t від торця і розташованому перехресне торцевому отвору 8, через яке пропущений болт 7, сполучений за допомогою нарізного сполучення з цим анкером 10. Відстань t від осі потайного отвору 13 до торця стільниці 3 складає величину, що забезпечує достатню міцність перемички s стільниці 3 більярдного стола. Кожен кріпильний анкер 10 може бути виконаний у вигляді круглого стрижня з поперечно розташованим різьбовим отвором 14 (варіант 1) (фіг.4). Кожен кріпильний анкер 10 може бути виконаний у вигляді багатогранного стрижня з поперечно розташованим різьбовим отвором 14 (варіант 2) (фіг. 5). Потайний отвір 13 кожного кріпильного анкера 10 закритий пробкою 15 (фіг. 3), виконаною з матеріалу, що легко руйнується, наприклад свинцю, бабіту чи полімерного матеріалу. Пробка 15 фіксує кріпильний анкер 10 у проектному положенні при монтажі, демонтажі і транспортуванні більярдного столу. Пробку 15 з матеріалу, що легко руйнується, легко видалити й установити в потайний отвір 13 при заміні кріпильного анкера 10, наприклад, при зрізі різьблення в останньому. Особливості технології ви готовлення і збирання більярдного столу полягають у наступному. Стільницю 3 виготовляють із природного каменю чи композиційного матеріалу. Як покриття 11, 12 стільниці 3 і бортів 4 використовують, наприклад більярдне сукно одного з відомих світових виробників - фірми «Iwan Simonis» (Бельгія) синього чи зеленого кольору. При виготовленні стільниці 3 відстань t вибирають з умови забезпечення проектної міцності кожної перемички s стільниці 3, розташованої між потайним отвором 13 і її торцем. Проектна міцність згаданої перемички стільниці 3 необхідна для надійного нарізного сполучення болтів 7 і кріпильних анкерів 10 при кріпленні бортів 4 до стільниці 3. Болти 7 і кріпильні анкери 10 виготовляють з високоміцної сталі. Борта 4 виготовляють з дерева твердих порід, наприклад дуба, бука, ясена чи різних порід червоного дерева. При використанні удосконаленого більярдного столу забезпечується зниження трудомісткості і підвищення надійності кріплення бортів 4 до стільниці 3. Зниження трудомісткості кріплення бортів 4 до стільниці 3 досягається за рахунок того, що відпадає необхідність застосування бетону чи іншої отверждаємої речовини для замонолічування кріпильних анкерів 10 у посадочних місцях стільниці 3, як це передбачено в прототипі. Підвищення надійності кріплення бортів 4 до стільниці 3 досягається за рахунок того, що удосконалене розташування кріпильних анкерів 10 виключає їх осьовий зсув у стільниці 3, не викликає порушення їх проектного положення і забезпечує високу міцність кріплення бортів 4 до стільниці 3. Це досягається, як при затягуванні болтів 7, так і при сильних багаторазових ударах більярдних куль об борти 4 більярдного стола. Зв'язано це з тим, що кріпильні анкери 10 надійно спираються на міцну перемичку s стільниці 3, утворену між виконаними в ній потайними отворами 13 і торцями стільниці 3. Більярдний стіл удосконаленої конструкції може бути багаторазово виготовлений промисловим способом з використанням відомих матеріалів і сучасної технології на будь-якім підприємстві по виготовленню більярдних столів. Перелік позначень і найменувань елементів винаходу більярдний стіл «D-1» Позначення 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 t s Найменування Рама Вертикальна опора Стільниця Борт Валик Гумовий амортизатор Болт Торцевий отвір у борті 4 Торцевий отвір у стільниці 3 Кріпильний анкер Покриття стільниці 3 Покриття борта 4 Потайний отвір у стільниці 3 Різьбовий отвір у кріпильному анкері 10 Пробка потайного отвору 13 у стільниці 3 Відстань від осі потайного отвору 13 до торця стільниці 3 Перемичка між потайним отвором 13 і торцем стільниці 3
