Подрібнювач ступеневий

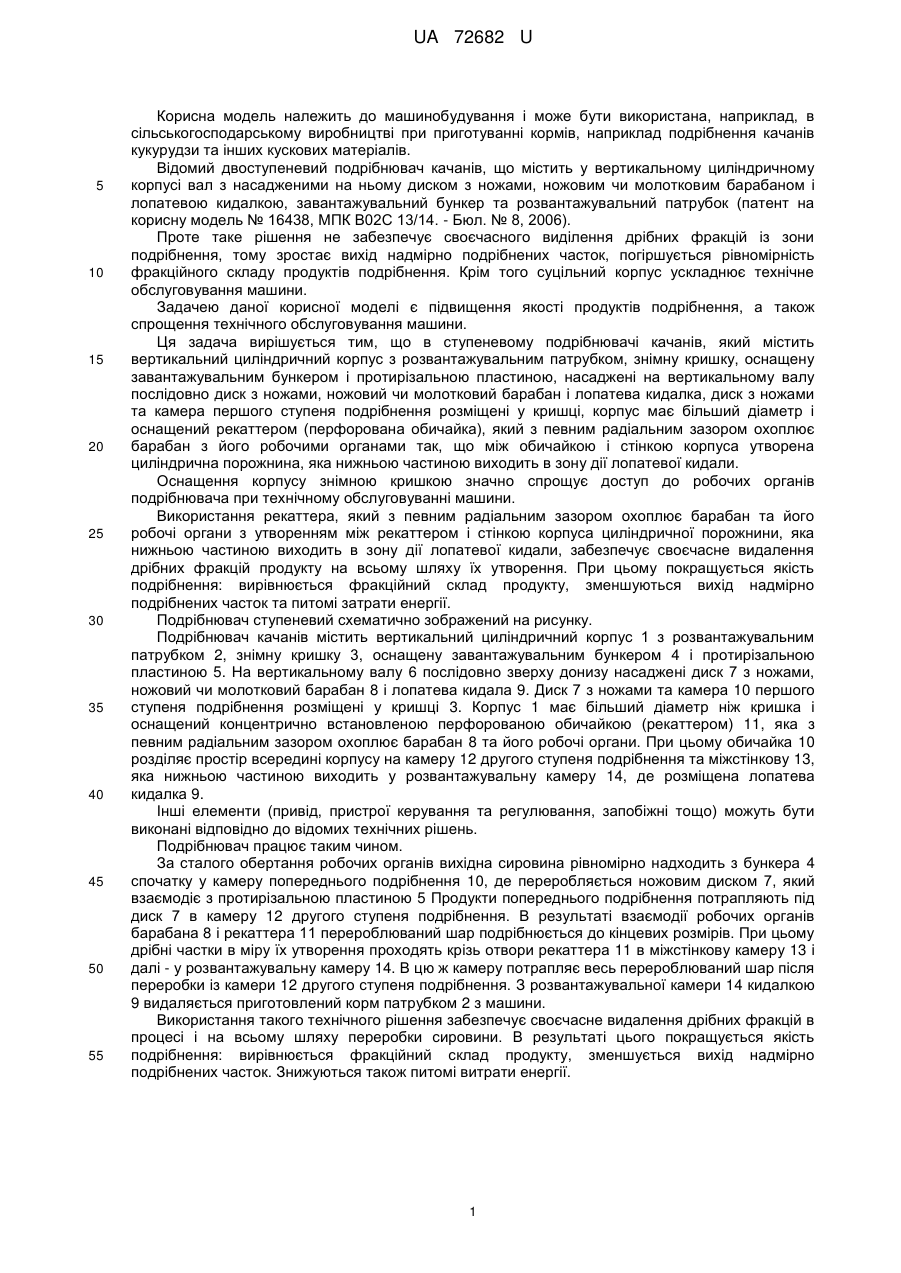

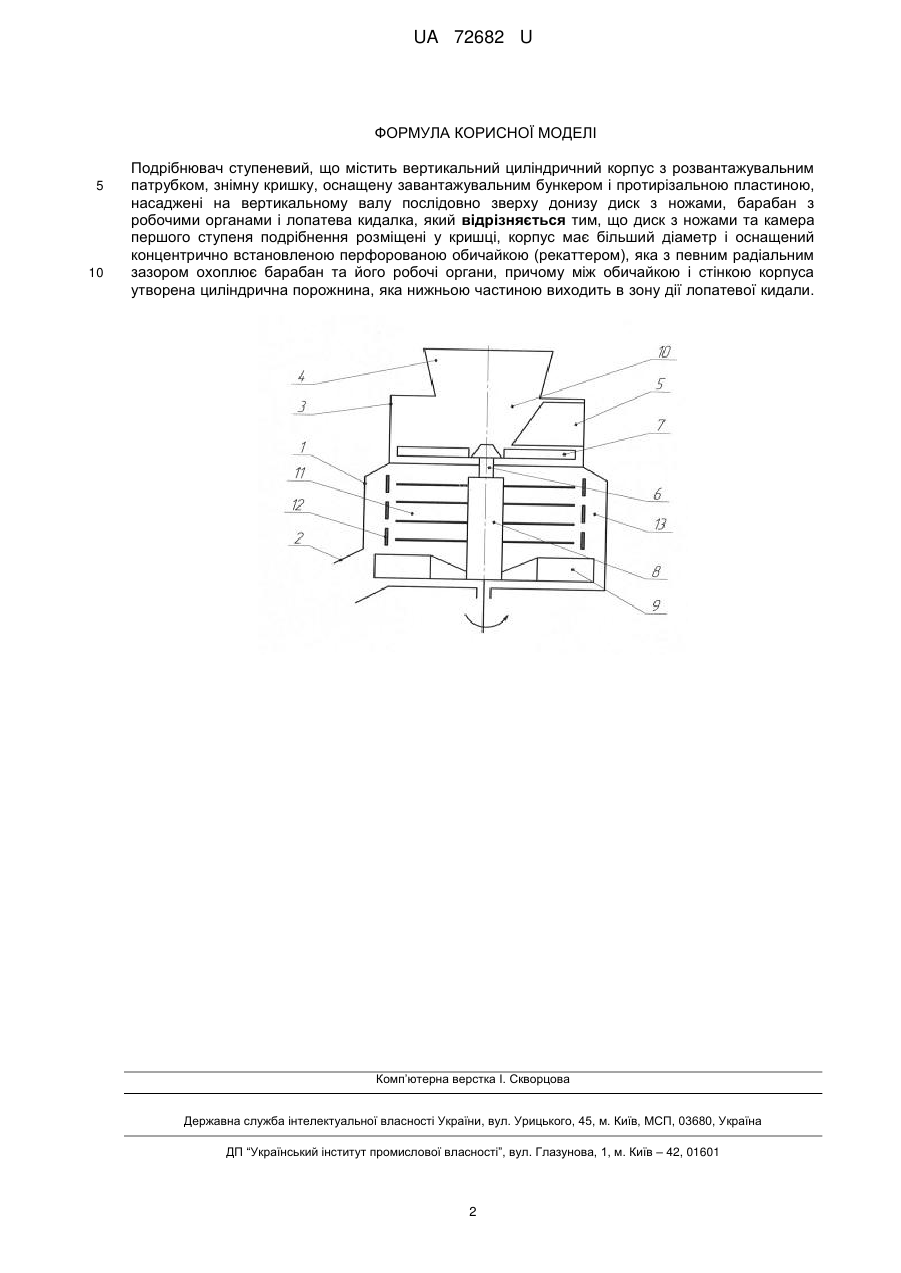

Реферат: UA 72682 U UA 72682 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана, наприклад, в сільськогосподарському виробництві при приготуванні кормів, наприклад подрібнення качанів кукурудзи та інших кускових матеріалів. Відомий двоступеневий подрібнювач качанів, що містить у вертикальному циліндричному корпусі вал з насадженими на ньому диском з ножами, ножовим чи молотковим барабаном і лопатевою кидалкою, завантажувальний бункер та розвантажувальний патрубок (патент на корисну модель № 16438, МПК В02С 13/14. - Бюл. № 8, 2006). Проте таке рішення не забезпечує своєчасного виділення дрібних фракцій із зони подрібнення, тому зростає вихід надмірно подрібнених часток, погіршується рівномірність фракційного складу продуктів подрібнення. Крім того суцільний корпус ускладнює технічне обслуговування машини. Задачею даної корисної моделі є підвищення якості продуктів подрібнення, а також спрощення технічного обслуговування машини. Ця задача вирішується тим, що в ступеневому подрібнювачі качанів, який містить вертикальний циліндричний корпус з розвантажувальним патрубком, знімну кришку, оснащену завантажувальним бункером і протирізальною пластиною, насаджені на вертикальному валу послідовно диск з ножами, ножовий чи молотковий барабан і лопатева кидалка, диск з ножами та камера першого ступеня подрібнення розміщені у кришці, корпус має більший діаметр і оснащений рекаттером (перфорована обичайка), який з певним радіальним зазором охоплює барабан з його робочими органами так, що між обичайкою і стінкою корпуса утворена циліндрична порожнина, яка нижньою частиною виходить в зону дії лопатевої кидали. Оснащення корпусу знімною кришкою значно спрощує доступ до робочих органів подрібнювача при технічному обслуговуванні машини. Використання рекаттера, який з певним радіальним зазором охоплює барабан та його робочі органи з утворенням між рекаттером і стінкою корпуса циліндричної порожнини, яка нижньою частиною виходить в зону дії лопатевої кидали, забезпечує своєчасне видалення дрібних фракцій продукту на всьому шляху їх утворення. При цьому покращується якість подрібнення: вирівнюється фракційний склад продукту, зменшуються вихід надмірно подрібнених часток та питомі затрати енергії. Подрібнювач ступеневий схематично зображений на рисунку. Подрібнювач качанів містить вертикальний циліндричний корпус 1 з розвантажувальним патрубком 2, знімну кришку 3, оснащену завантажувальним бункером 4 і протирізальною пластиною 5. На вертикальному валу 6 послідовно зверху донизу насаджені диск 7 з ножами, ножовий чи молотковий барабан 8 і лопатева кидала 9. Диск 7 з ножами та камера 10 першого ступеня подрібнення розміщені у кришці 3. Корпус 1 має більший діаметр ніж кришка і оснащений концентрично встановленою перфорованою обичайкою (рекаттером) 11, яка з певним радіальним зазором охоплює барабан 8 та його робочі органи. При цьому обичайка 10 розділяє простір всередині корпусу на камеру 12 другого ступеня подрібнення та міжстінкову 13, яка нижньою частиною виходить у розвантажувальну камеру 14, де розміщена лопатева кидалка 9. Інші елементи (привід, пристрої керування та регулювання, запобіжні тощо) можуть бути виконані відповідно до відомих технічних рішень. Подрібнювач працює таким чином. За сталого обертання робочих органів вихідна сировина рівномірно надходить з бункера 4 спочатку у камеру попереднього подрібнення 10, де переробляється ножовим диском 7, який взаємодіє з протирізальною пластиною 5 Продукти попереднього подрібнення потрапляють під диск 7 в камеру 12 другого ступеня подрібнення. В результаті взаємодії робочих органів барабана 8 і рекаттера 11 перероблюваний шар подрібнюється до кінцевих розмірів. При цьому дрібні частки в міру їх утворення проходять крізь отвори рекаттера 11 в міжстінкову камеру 13 і далі - у розвантажувальну камеру 14. В цю ж камеру потрапляє весь перероблюваний шар після переробки із камери 12 другого ступеня подрібнення. З розвантажувальної камери 14 кидалкою 9 видаляється приготовлений корм патрубком 2 з машини. Використання такого технічного рішення забезпечує своєчасне видалення дрібних фракцій в процесі і на всьому шляху переробки сировини. В результаті цього покращується якість подрібнення: вирівнюється фракційний склад продукту, зменшується вихід надмірно подрібнених часток. Знижуються також питомі витрати енергії. 1 UA 72682 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Подрібнювач ступеневий, що містить вертикальний циліндричний корпус з розвантажувальним патрубком, знімну кришку, оснащену завантажувальним бункером і протирізальною пластиною, насаджені на вертикальному валу послідовно зверху донизу диск з ножами, барабан з робочими органами і лопатева кидалка, який відрізняється тим, що диск з ножами та камера першого ступеня подрібнення розміщені у кришці, корпус має більший діаметр і оснащений концентрично встановленою перфорованою обичайкою (рекаттером), яка з певним радіальним зазором охоплює барабан та його робочі органи, причому між обичайкою і стінкою корпуса утворена циліндрична порожнина, яка нижньою частиною виходить в зону дії лопатевої кидали. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
