Подрібнювач барабанний

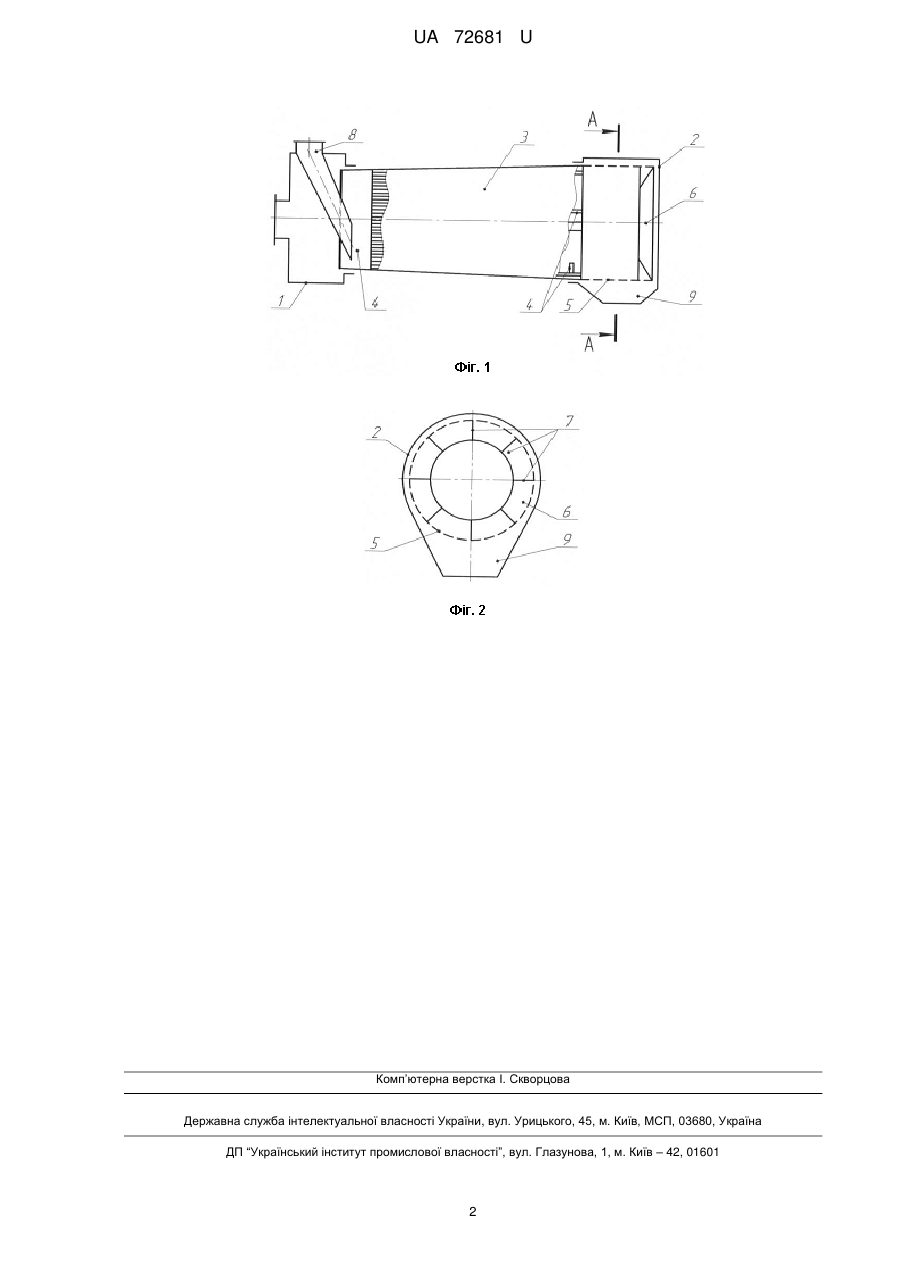

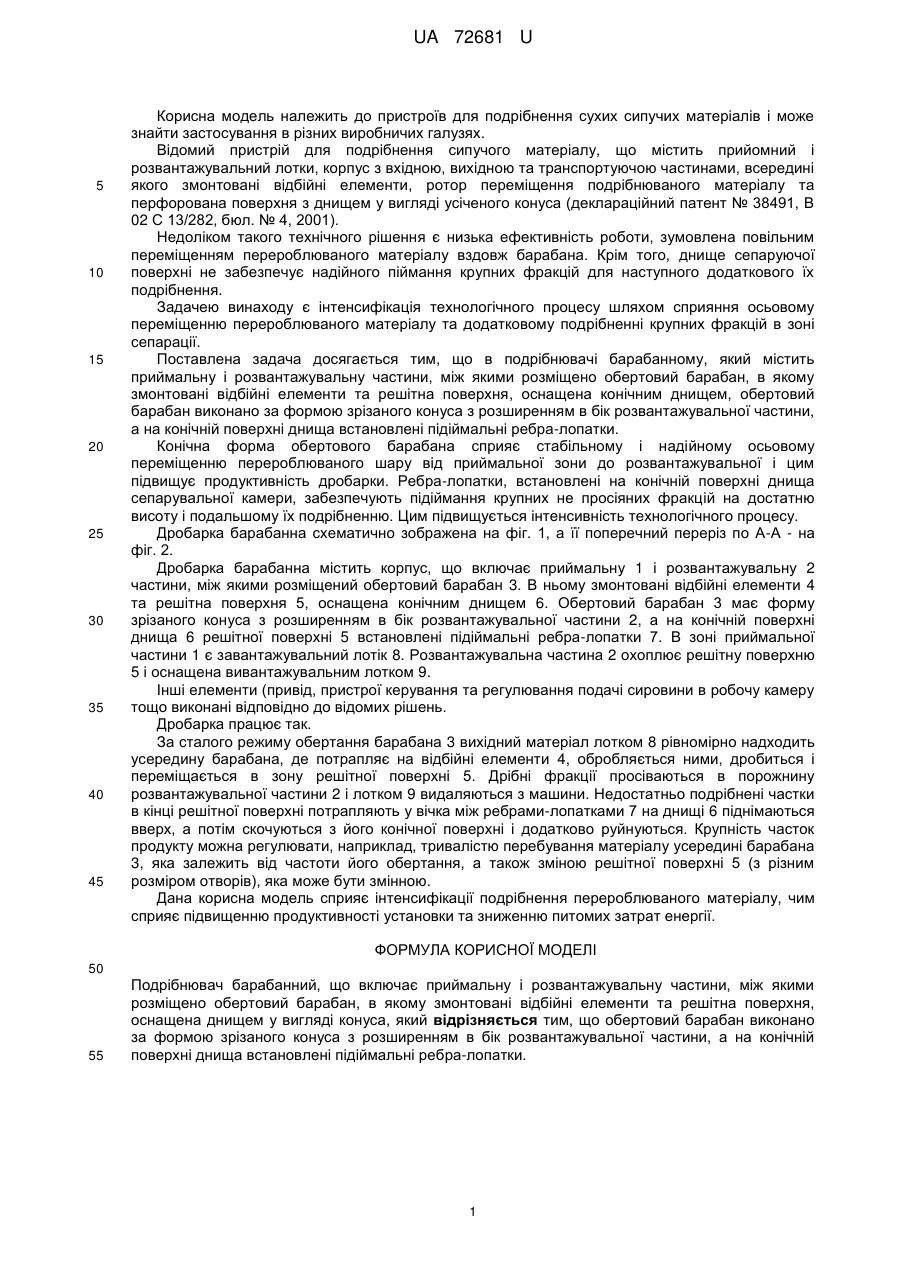

Реферат: UA 72681 U UA 72681 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для подрібнення сухих сипучих матеріалів і може знайти застосування в різних виробничих галузях. Відомий пристрій для подрібнення сипучого матеріалу, що містить прийомний і розвантажувальний лотки, корпус з вхідною, вихідною та транспортуючою частинами, всередині якого змонтовані відбійні елементи, ротор переміщення подрібнюваного матеріалу та перфорована поверхня з днищем у вигляді усіченого конуса (деклараційний патент № 38491, В 02 С 13/282, бюл. № 4, 2001). Недоліком такого технічного рішення є низька ефективність роботи, зумовлена повільним переміщенням перероблюваного матеріалу вздовж барабана. Крім того, днище сепаруючої поверхні не забезпечує надійного піймання крупних фракцій для наступного додаткового їх подрібнення. Задачею винаходу є інтенсифікація технологічного процесу шляхом сприяння осьовому переміщенню перероблюваного матеріалу та додатковому подрібненні крупних фракцій в зоні сепарації. Поставлена задача досягається тим, що в подрібнювачі барабанному, який містить приймальну і розвантажувальну частини, між якими розміщено обертовий барабан, в якому змонтовані відбійні елементи та решітна поверхня, оснащена конічним днищем, обертовий барабан виконано за формою зрізаного конуса з розширенням в бік розвантажувальної частини, а на конічній поверхні днища встановлені підіймальні ребра-лопатки. Конічна форма обертового барабана сприяє стабільному і надійному осьовому переміщенню перероблюваного шару від приймальної зони до розвантажувальної і цим підвищує продуктивність дробарки. Ребра-лопатки, встановлені на конічній поверхні днища сепарувальної камери, забезпечують підіймання крупних не просіяних фракцій на достатню висоту і подальшому їх подрібненню. Цим підвищується інтенсивність технологічного процесу. Дробарка барабанна схематично зображена на фіг. 1, а її поперечний переріз по А-А - на фіг. 2. Дробарка барабанна містить корпус, що включає приймальну 1 і розвантажувальну 2 частини, між якими розміщений обертовий барабан 3. В ньому змонтовані відбійні елементи 4 та решітна поверхня 5, оснащена конічним днищем 6. Обертовий барабан 3 має форму зрізаного конуса з розширенням в бік розвантажувальної частини 2, а на конічній поверхні днища 6 решітної поверхні 5 встановлені підіймальні ребра-лопатки 7. В зоні приймальної частини 1 є завантажувальний лотік 8. Розвантажувальна частина 2 охоплює решітну поверхню 5 і оснащена вивантажувальним лотком 9. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо виконані відповідно до відомих рішень. Дробарка працює так. За сталого режиму обертання барабана 3 вихідний матеріал лотком 8 рівномірно надходить усередину барабана, де потрапляє на відбійні елементи 4, обробляється ними, дробиться і переміщається в зону решітної поверхні 5. Дрібні фракції просіваються в порожнину розвантажувальної частини 2 і лотком 9 видаляються з машини. Недостатньо подрібнені частки в кінці решітної поверхні потрапляють у вічка між ребрами-лопатками 7 на днищі 6 піднімаються вверх, а потім скочуються з його конічної поверхні і додатково руйнуються. Крупність часток продукту можна регулювати, наприклад, тривалістю перебування матеріалу усередині барабана 3, яка залежить від частоти його обертання, а також зміною решітної поверхні 5 (з різним розміром отворів), яка може бути змінною. Дана корисна модель сприяє інтенсифікації подрібнення перероблюваного матеріалу, чим сприяє підвищенню продуктивності установки та зниженню питомих затрат енергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Подрібнювач барабанний, що включає приймальну і розвантажувальну частини, між якими розміщено обертовий барабан, в якому змонтовані відбійні елементи та решітна поверхня, оснащена днищем у вигляді конуса, який відрізняється тим, що обертовий барабан виконано за формою зрізаного конуса з розширенням в бік розвантажувальної частини, а на конічній поверхні днища встановлені підіймальні ребра-лопатки. 1 UA 72681 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
