Пристрій портативно-переносний для визначення електричних і світлових характеристик над’яскравих світлодіодів

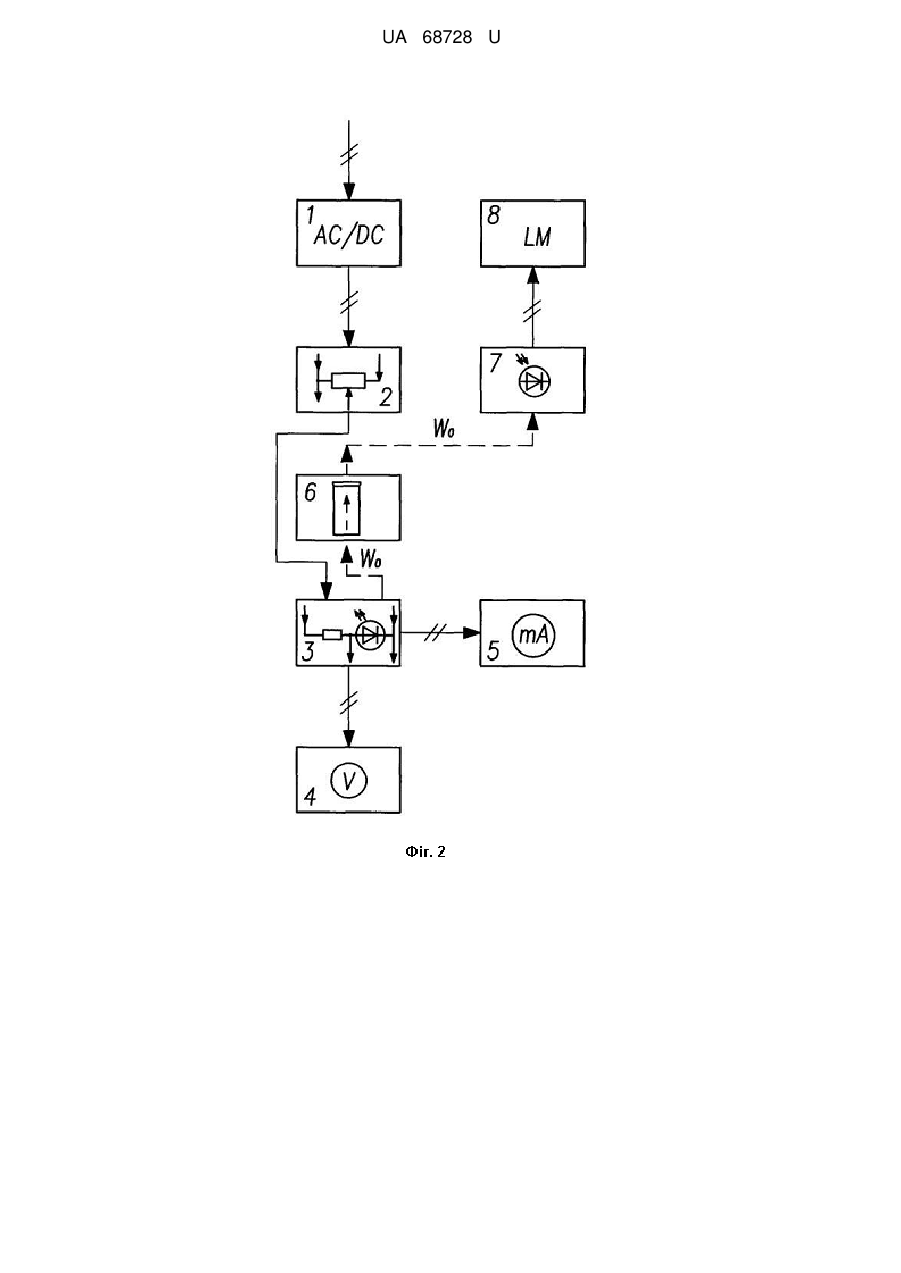

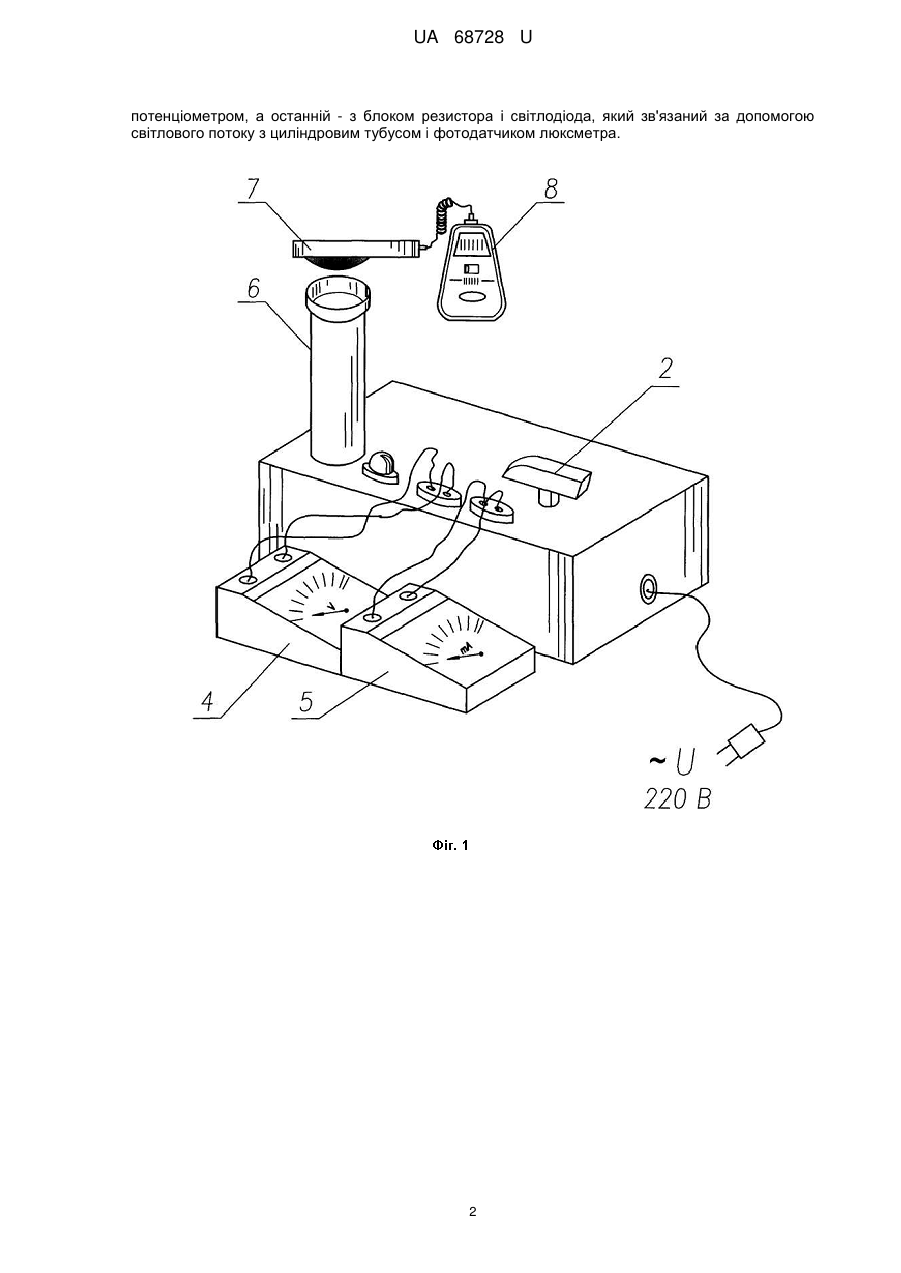

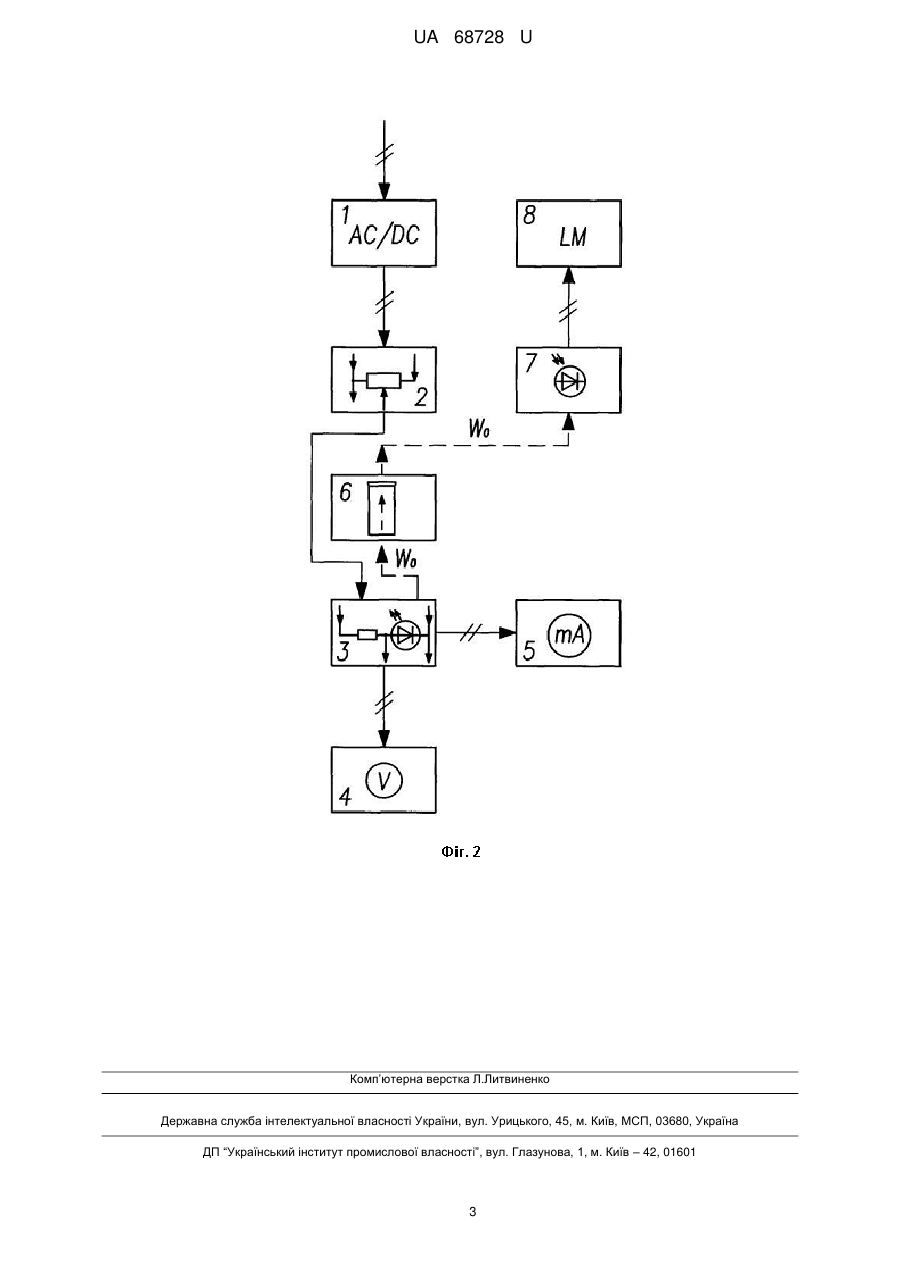

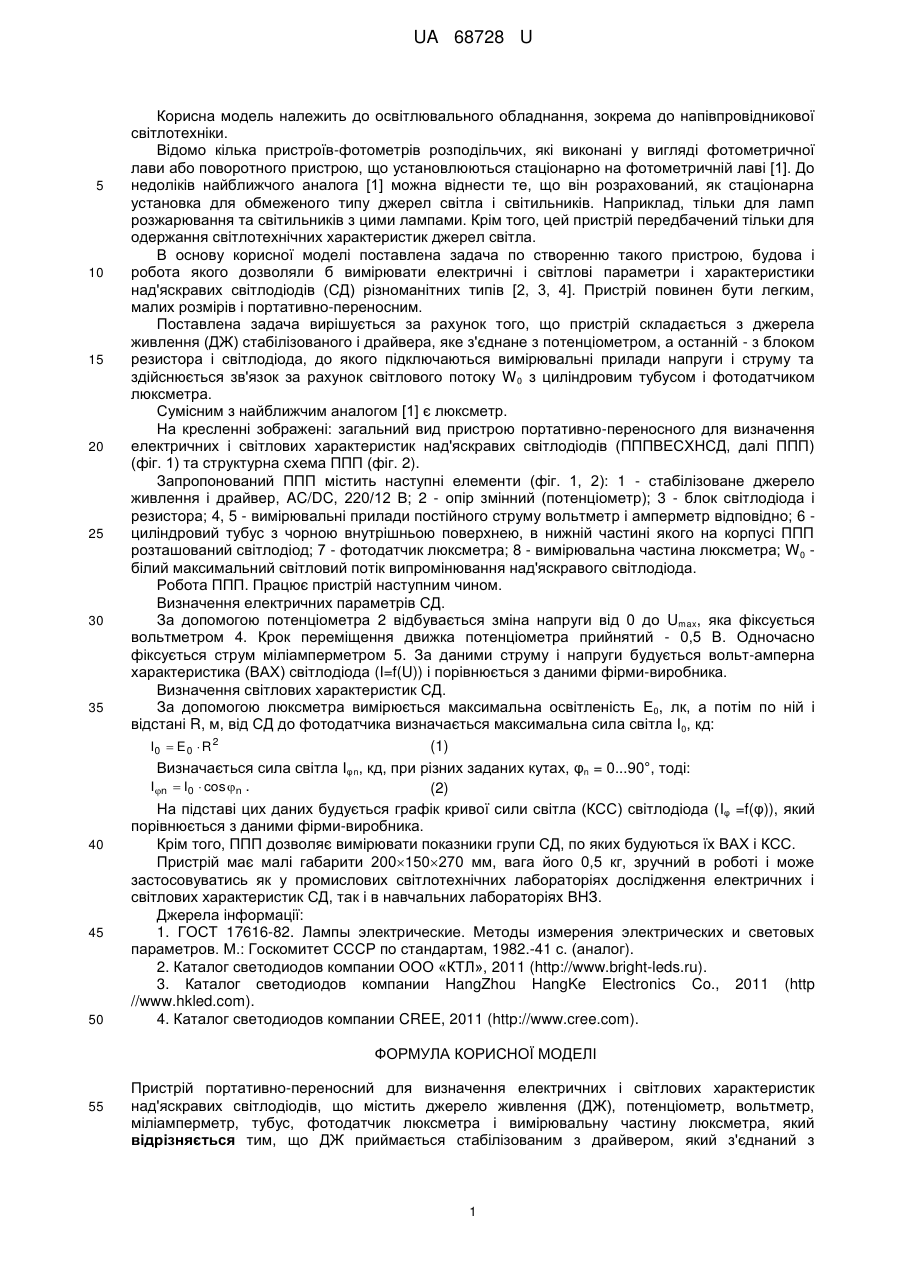

Реферат: Пристрій портативно-переносний для визначення електричних і світлових характеристик над'яскравих світлодіодів містить джерело живлення, потенціометр, вольтметр, міліамперметр, тубус, фотодатчик люксметра, вимірювальну частину люксметра, драйвер, потенціометр, циліндровий тубус. UA 68728 U (12) UA 68728 U UA 68728 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до освітлювального обладнання, зокрема до напівпровідникової світлотехніки. Відомо кілька пристроїв-фотометрів розподільчих, які виконані у вигляді фотометричної лави або поворотного пристрою, що установлюються стаціонарно на фотометричній лаві [1]. До недоліків найближчого аналога [1] можна віднести те, що він розрахований, як стаціонарна установка для обмеженого типу джерел світла і світильників. Наприклад, тільки для ламп розжарювання та світильників з цими лампами. Крім того, цей пристрій передбачений тільки для одержання світлотехнічних характеристик джерел світла. В основу корисної моделі поставлена задача по створенню такого пристрою, будова і робота якого дозволяли б вимірювати електричні і світлові параметри і характеристики над'яскравих світлодіодів (СД) різноманітних типів [2, 3, 4]. Пристрій повинен бути легким, малих розмірів і портативно-переносним. Поставлена задача вирішується за рахунок того, що пристрій складається з джерела живлення (ДЖ) стабілізованого і драйвера, яке з'єднане з потенціометром, а останній - з блоком резистора і світлодіода, до якого підключаються вимірювальні прилади напруги і струму та здійснюється зв'язок за рахунок світлового потоку W 0 з циліндровим тубусом і фотодатчиком люксметра. Сумісним з найближчим аналогом [1] є люксметр. На кресленні зображені: загальний вид пристрою портативно-переносного для визначення електричних і світлових характеристик над'яскравих світлодіодів (ПППВЕСХНСД, далі ППП) (фіг. 1) та структурна схема ППП (фіг. 2). Запропонований ППП містить наступні елементи (фіг. 1, 2): 1 - стабілізоване джерело живлення і драйвер, AC/DC, 220/12 В; 2 - опір змінний (потенціометр); 3 - блок світлодіода і резистора; 4, 5 - вимірювальні прилади постійного струму вольтметр і амперметр відповідно; 6 циліндровий тубус з чорною внутрішньою поверхнею, в нижній частині якого на корпусі ППП розташований світлодіод; 7 - фотодатчик люксметра; 8 - вимірювальна частина люксметра; W 0 білий максимальний світловий потік випромінювання над'яскравого світлодіода. Робота ППП. Працює пристрій наступним чином. Визначення електричних параметрів СД. За допомогою потенціометра 2 відбувається зміна напруги від 0 до Umax, яка фіксується вольтметром 4. Крок переміщення движка потенціометра прийнятий - 0,5 В. Одночасно фіксується струм міліамперметром 5. За даними струму і напруги будується вольт-амперна характеристика (ВАХ) світлодіода (I=f(U)) і порівнюється з даними фірми-виробника. Визначення світлових характеристик СД. За допомогою люксметра вимірюється максимальна освітленість Е0, лк, а потім по ній і відстані R, м, від СД до фотодатчика визначається максимальна сила світла І0, кд: I0  E 0  R 2 (1) Визначається сила світла Іφn, кд, при різних заданих кутах, φn = 0...90°, тоді: In  I0  cos n . (2) На підставі цих даних будується графік кривої сили світла (КСС) світлодіода (Iφ =f(φ)), який порівнюється з даними фірми-виробника. Крім того, ППП дозволяє вимірювати показники групи СД, по яких будуються їх ВАХ і КСС. Пристрій має малі габарити 200150270 мм, вага його 0,5 кг, зручний в роботі і може застосовуватись як у промислових світлотехнічних лабораторіях дослідження електричних і світлових характеристик СД, так і в навчальних лабораторіях ВНЗ. Джерела інформації: 1. ГОСТ 17616-82. Лампы электрические. Методы измерения электрических и световых параметров. М.: Госкомитет СССР по стандартам, 1982.-41 с. (аналог). 2. Каталог светодиодов компании ООО «КТЛ», 2011 (http://www.bright-leds.ru). 3. Каталог светодиодов компании HangZhou HangKe Electronics Co., 2011 (http //www.hkled.com). 4. Каталог светодиодов компании CREE, 2011 (http://www.cree.com). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій портативно-переносний для визначення електричних і світлових характеристик над'яскравих світлодіодів, що містить джерело живлення (ДЖ), потенціометр, вольтметр, міліамперметр, тубус, фотодатчик люксметра і вимірювальну частину люксметра, який відрізняється тим, що ДЖ приймається стабілізованим з драйвером, який з'єднаний з 1 UA 68728 U потенціометром, а останній - з блоком резистора і світлодіода, який зв'язаний за допомогою світлового потоку з циліндровим тубусом і фотодатчиком люксметра. 2 UA 68728 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
