Електроакустичний перетворювач

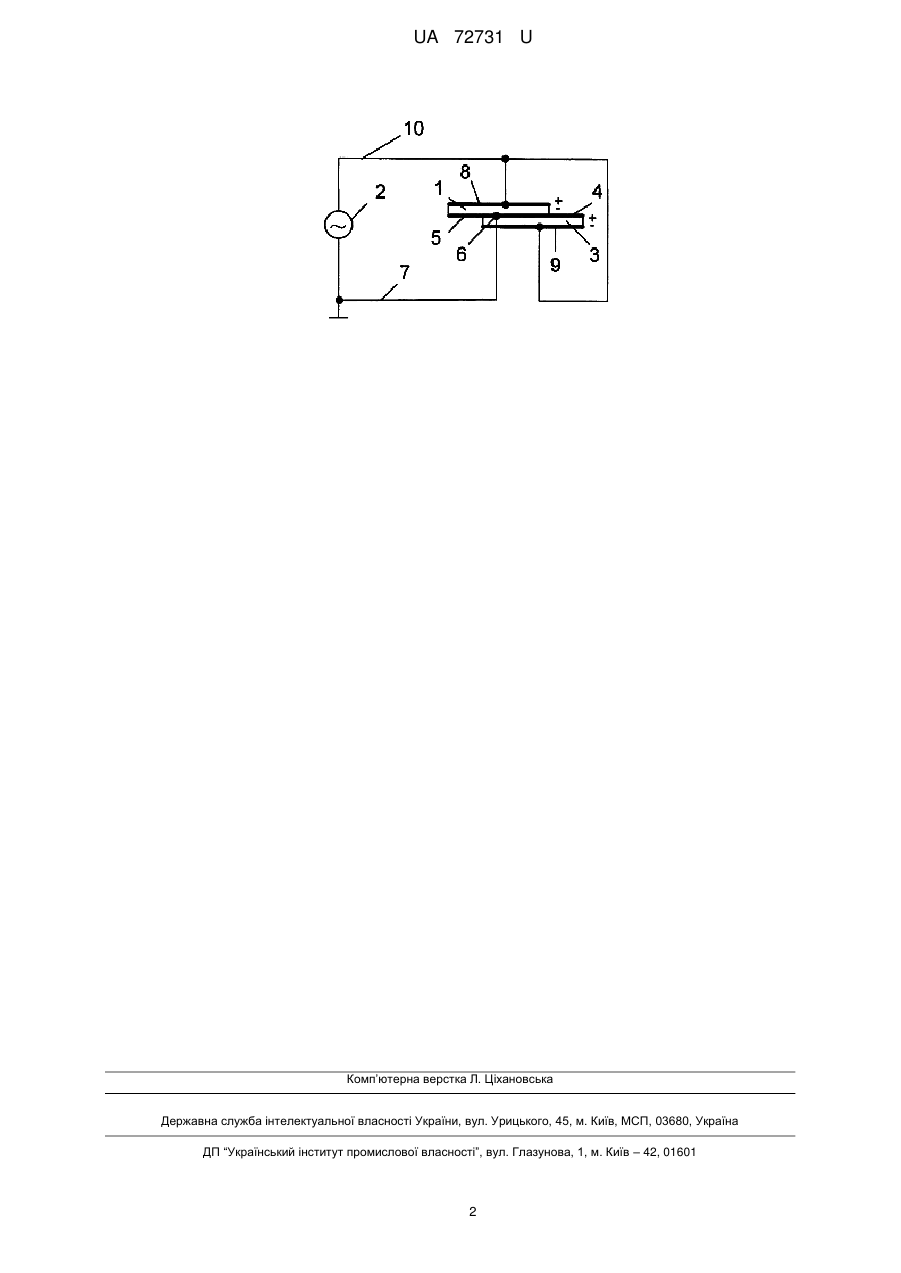

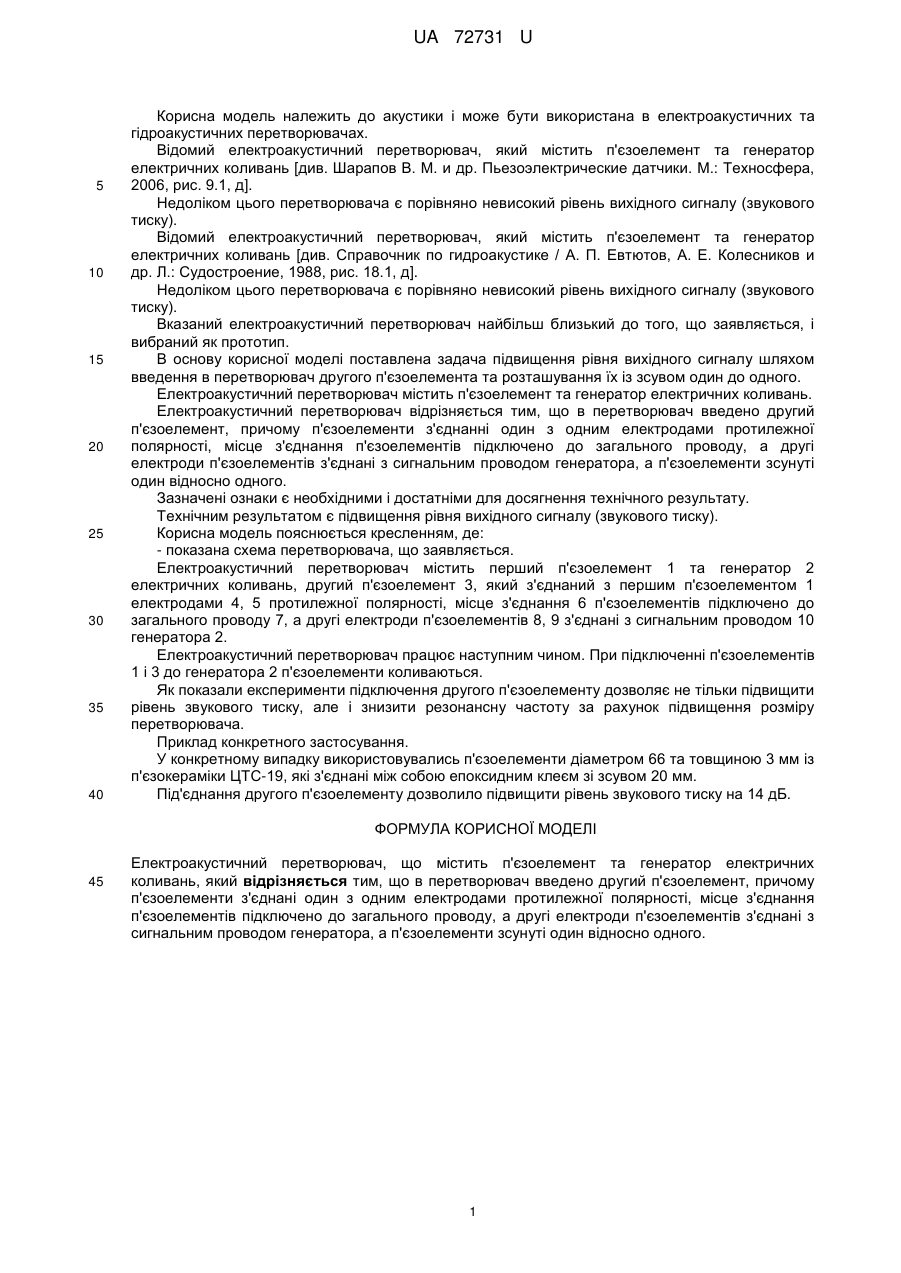

Реферат: UA 72731 U UA 72731 U 5 10 15 20 25 30 35 40 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач, який містить п'єзоелемент та генератор електричних коливань [див. Шарапов В. М. и др. Пьезоэлектрические датчики. Μ.: Техносфера, 2006, рис. 9.1, д]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу (звукового тиску). Відомий електроакустичний перетворювач, який містить п'єзоелемент та генератор електричних коливань [див. Справочник по гидроакустике / А. П. Евтютов, А. Е. Колесников и др. Л.: Судостроение, 1988, рис. 18.1, д]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу (звукового тиску). Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом введення в перетворювач другого п'єзоелемента та розташування їх із зсувом один до одного. Електроакустичний перетворювач містить п'єзоелемент та генератор електричних коливань. Електроакустичний перетворювач відрізняється тим, що в перетворювач введено другий п'єзоелемент, причому п'єзоелементи з'єднанні один з одним електродами протилежної полярності, місце з'єднання п'єзоелементів підключено до загального проводу, а другі електроди п'єзоелементів з'єднані з сигнальним проводом генератора, а п'єзоелементи зсунуті один відносно одного. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу (звукового тиску). Корисна модель пояснюється кресленням, де: - показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить перший п'єзоелемент 1 та генератор 2 електричних коливань, другий п'єзоелемент 3, який з'єднаний з першим п'єзоелементом 1 електродами 4, 5 протилежної полярності, місце з'єднання 6 п'єзоелементів підключено до загального проводу 7, а другі електроди п'єзоелементів 8, 9 з'єднані з сигнальним проводом 10 генератора 2. Електроакустичний перетворювач працює наступним чином. При підключенні п'єзоелементів 1 і 3 до генератора 2 п'єзоелементи коливаються. Як показали експерименти підключення другого п'єзоелементу дозволяє не тільки підвищити рівень звукового тиску, але і знизити резонансну частоту за рахунок підвищення розміру перетворювача. Приклад конкретного застосування. У конкретному випадку використовувались п'єзоелементи діаметром 66 та товщиною 3 мм із п'єзокераміки ЦТС-19, які з'єднані між собою епоксидним клеєм зі зсувом 20 мм. Під'єднання другого п'єзоелементу дозволило підвищити рівень звукового тиску на 14 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Електроакустичний перетворювач, що містить п'єзоелемент та генератор електричних коливань, який відрізняється тим, що в перетворювач введено другий п'єзоелемент, причому п'єзоелементи з'єднані один з одним електродами протилежної полярності, місце з'єднання п'єзоелементів підключено до загального проводу, а другі електроди п'єзоелементів з'єднані з сигнальним проводом генератора, а п'єзоелементи зсунуті один відносно одного. 1 UA 72731 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
