Електроакустичний перетворювач
Номер патенту: 59480
Опубліковано: 10.05.2011
Формула / Реферат

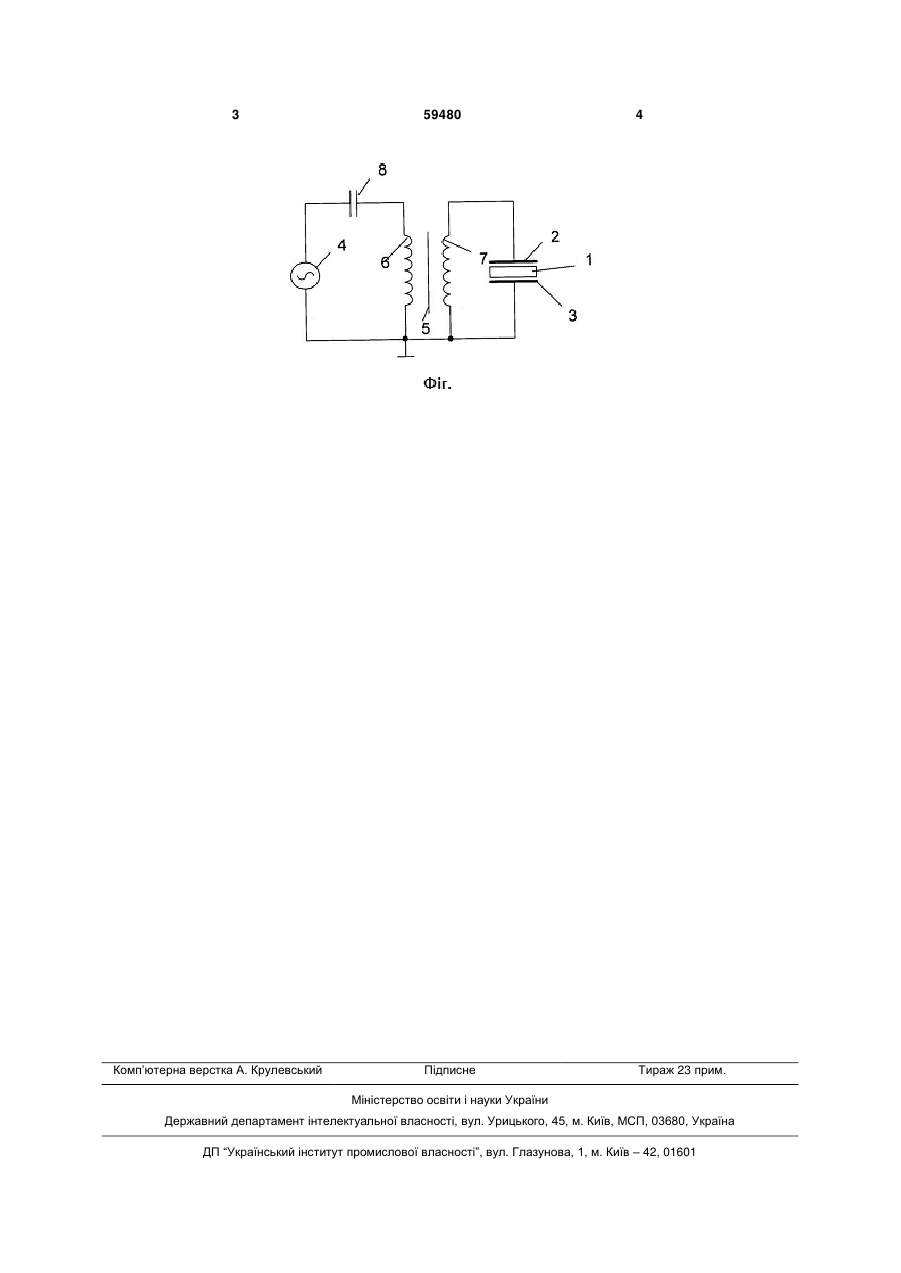

Електроакустичний перетворювач, що містить мономорфний або біморфний п'єзоелемент з електродами, генератор електричних коливань, який відрізняється тим, що в перетворювач введено індуктивний трансформатор та конденсатор, причому конденсатор підключений до генератора електричних коливань та первинної обмотки трансформатора, а вторинна обмотка - до одного з електродів п'єзоелемента, другі електроди генератора, трансформатора та п'єзоелемента з'єднані з загальним проводом схеми.
Текст
Електроакустичний перетворювач, що містить мономорфний або біморфний п'єзоелемент з еле 3 Комп’ютерна верстка А. Крулевський 59480 4 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectroacoustic transducer
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna
Назва патенту російськоюЭлектроакустический преобразователь
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 17/00
Мітки: електроакустичний, перетворювач
