Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування

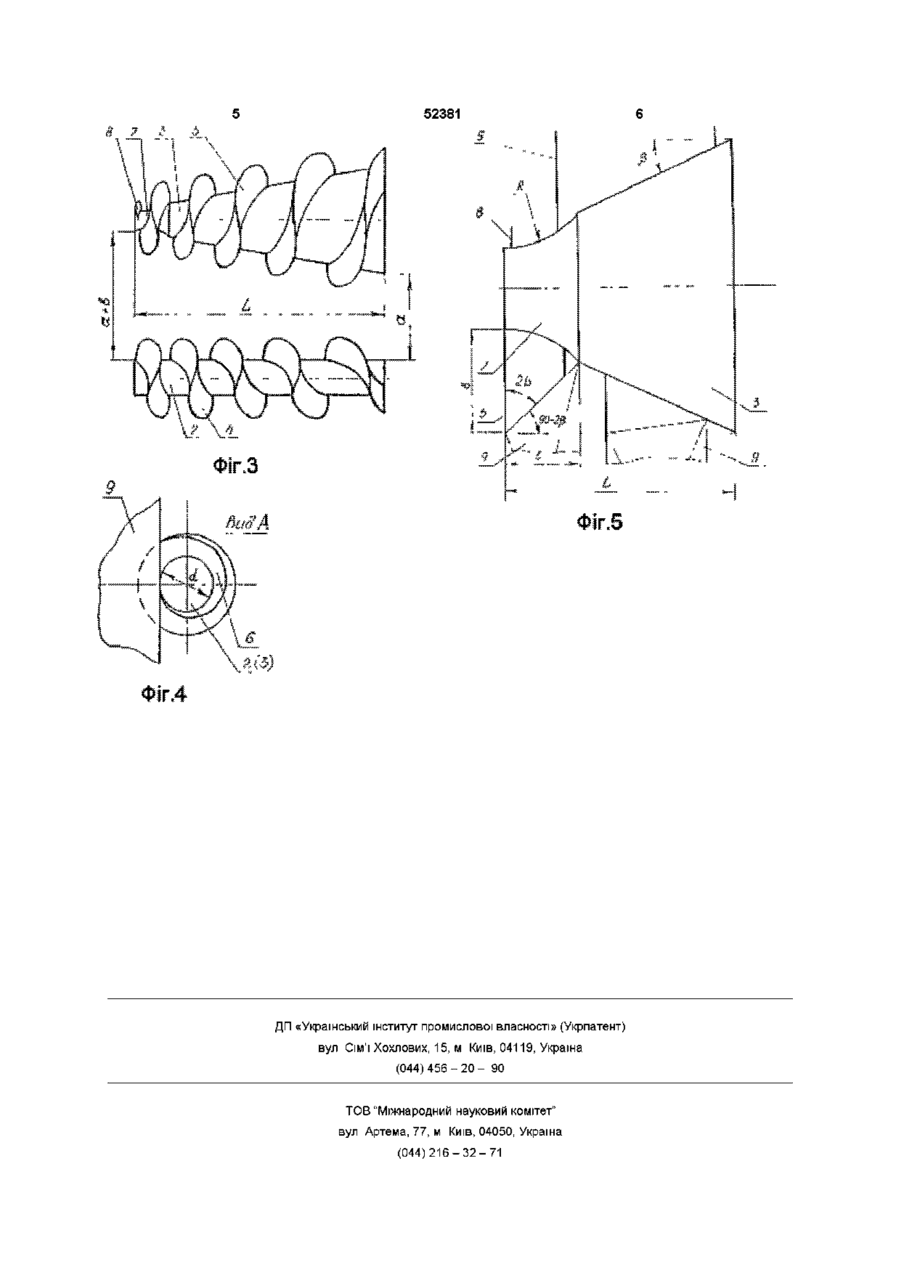

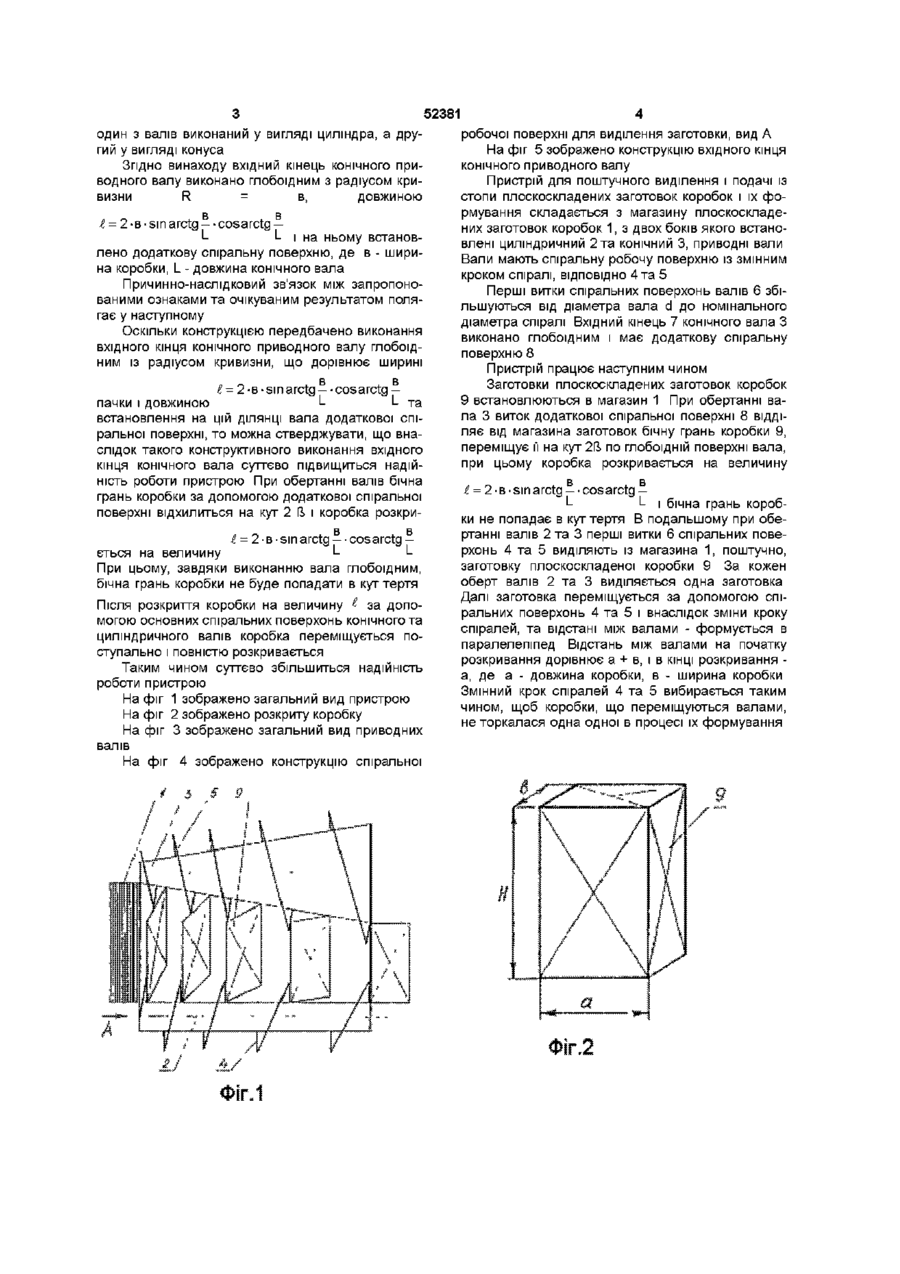

Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування, що включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий механізм із захватом для переміщення заготовки і пристрій для її розкривання, виконаний у вигляді двох, розміщених з різних боків магазина, привідних валів, які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів, причому один з валів виконаний у вигляді циліндра, а другий - у вигляді конуса, який відрізняється тим, що вхідний кінець конічного привідного вала виконано глобоїдним з радіусом кривизни R = в, довжиною R R і =2 -в -smarctg —-cosarctg — і на ньому встановлено додаткову спіральну поверхню, де в - ширина коробки, L - довжина конічного вала Винахід відноситься до механізмів для пакувальної техніки Може використовуватися на підприємствах харчової, фармацевтичної і інших галузях промисловості Відомий пристрій для поштучної подачі і формування картонних пачок із споскоскладених заготовок (AC RU № 2000261 С, кл В 65 В 43/18,1993, Бюл № 33-36), що складається з магазину для заготовок, ротора, що встановлений на горизонтальній осі, вакуум-присоски для розкривання заготовок і транспортером з ячейками Недоліком наведеної конструкції є обмежена продуктивність пристрою та досить складна його конструкція, внаслідок чого, низька надійність в роботі Також відомий пристрій для поштучної подачі із стопи картонних плоскоскладених коробок і їх формування (AC SU № 1500556 А1, кп В 65 В 43/32, 43/18, 1989, Бюл № ЗО), що складається із магазину плоскоскладених заготовок, дугоподібного розкривача, вакуумного захвата і транспортуючого пристрою Недоліком такої конструкції є невисока продуктивність та низька надійність роботи Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування (Патент України №43706А, кл В 65 В 43/18, 2001, Бюл №11) взятий по більшості ознак, що співпадають, за прототип Пристрій складається із магазину для заготовок, механізму для поштучної їх подачі, транспортуючого механізму із захватом для переміщення заготовки і пристрою для її розкривання виконаного у вигляді двох, розміщених з різних боків магазина, приводних валів, які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів, причому один з валів виконаний у вигляді циліндра, а другий - у вигляді конуса Недоліком наведеного пристрою є - невелика надійність роботи В основу винаходу поставлено задачі удосконалення пристрою для поштучного виділення і подачі із стопи плоскоскладених коробок і їх формування шляхом виконання вхідного кінця конічного приводного валу глобоїдним заданої математичним виразом довжини і встановленим на ньому додаткової спіральної поверхні Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування, включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий механізм із захватом для переміщення заготовки і пристрій для її розкривання, виконаний у вигляді двох, розміщених з різних боків магазина, приводних валів, які мають спіральну робочу поверхню із змінним кроком спіралі по довжині валів, причому 00 со сч ю 52381 один з валів виконаний у вигляді циліндра, а другий у вигляді конуса Згідно винаходу вхідний кінець конічного приводного валу виконано глобоїдним з радіусом кривизни R = в, довжиною R R і = 2-B-smarctg — • cosarctg — L L і на ньому встановлено додаткову спіральну поверхню, де в - ширина коробки, L - довжина конічного вала Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у наступному Оскільки конструкцією передбачено виконання вхідного кінця конічного приводного валу глобоїдним із радіусом кривизни, що дорівнює ширині R R і = 2 -в • sin arctg —• cosarctg — пачки і довжиною L L та встановлення на цій ДІЛЯНЦІ вала додаткової спіральної поверхні, то можна стверджувати, що внаслідок такого конструктивного виконання вхідного кінця конічного вала суттєво підвищиться надійність роботи пристрою При обертанні валів бічна грань коробки за допомогою додаткової спіральної поверхні відхилиться на кут 2 (і і коробка розкриR R і = 2 -в- sin arctg — • cosarctg — ється на величину L L При цьому, завдяки виконанню вала глобоїдним, бічна грань коробки не буде попадати в кут тертя Після розкриття коробки на величину ^ за допомогою основних спіральних поверхонь конічного та циліндричного валів коробка переміщується поступально і повністю розкривається Таким чином суттєво збільшиться надійність роботи пристрою На фіг 1 зображено загальний вид пристрою На фіг 2 зображено розкриту коробку На фіг 3 зображено загальний вид приводних валів На фіг 4 зображено конструкцію спіральної робочої поверхні для виділення заготовки, вид А На фіг 5 зображено конструкцію вхідного кінця конічного приводного валу Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування складається з магазину плоскоскладених заготовок коробок 1, з двох боків якого встановлені циліндричний 2 та конічний 3, приводні вали Вали мають спіральну робочу поверхню із змінним кроком спіралі, ВІДПОВІДНО 4 та 5 Перші витки спіральних поверхонь валів 6 збільшуються від діаметра вала d до номінального діаметра спіралі Вхідний кінець 7 конічного вала З виконано глобоїдним і має додаткову спіральну поверхню 8 Пристрій працює наступним чином Заготовки плоскоскладених заготовок коробок 9 встановлюються в магазин 1 При обертанні вала 3 виток додаткової спіральної поверхні 8 ВІДДІЛЯЄ ВІД магазина заготовок бічну грань коробки 9, переміщує її на кут 2З по глобоїдній поверхні вала, І> при цьому коробка розкривається на величину R R і = 2 -в- sin arctg — • cosarctg — L L і бічна грань коробки не попадає в кут тертя В подальшому при обертанні валів 2 та 3 перші витки 6 спіральних поверхонь 4 та 5 виділяють із магазина 1, поштучно, заготовку плоскоскладеної коробки 9 За кожен оберт валів 2 та 3 виділяється одна заготовка Далі заготовка переміщується за допомогою спіральних поверхонь 4 та 5 і внаслідок зміни кроку спіралей, та відстані між валами - формується в паралелепіпед Відстань між валами на початку розкривання дорівнює а + в, і в КІНЦІ розкривання а, де а - довжина коробки, в - ширина коробки Змінний крок спіралей 4 та 5 вибирається таким чином, щоб коробки, що переміщуються валами, не торкалася одна одної в процесі їх формування 52381 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
