Штамп для рівноканального кутового пресування

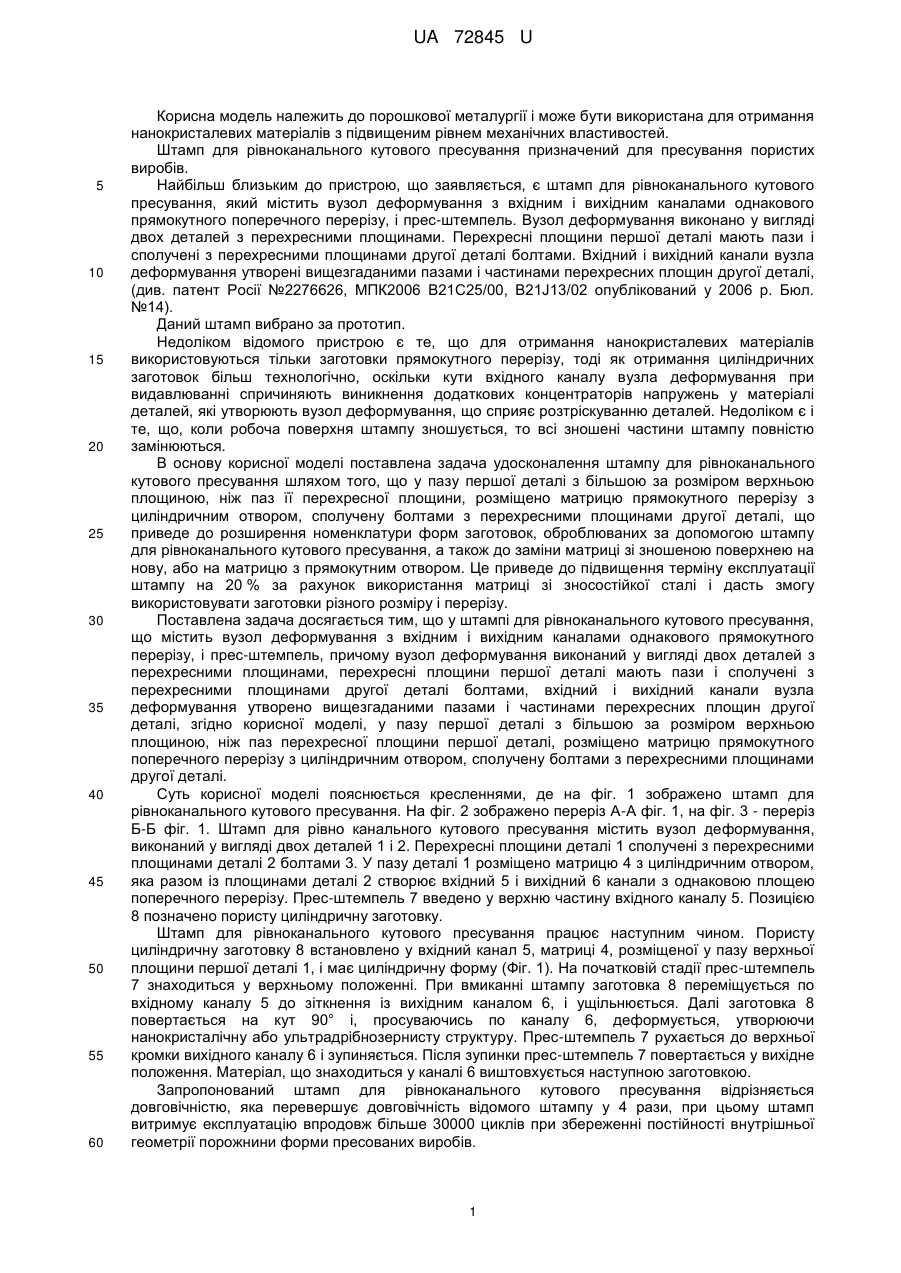

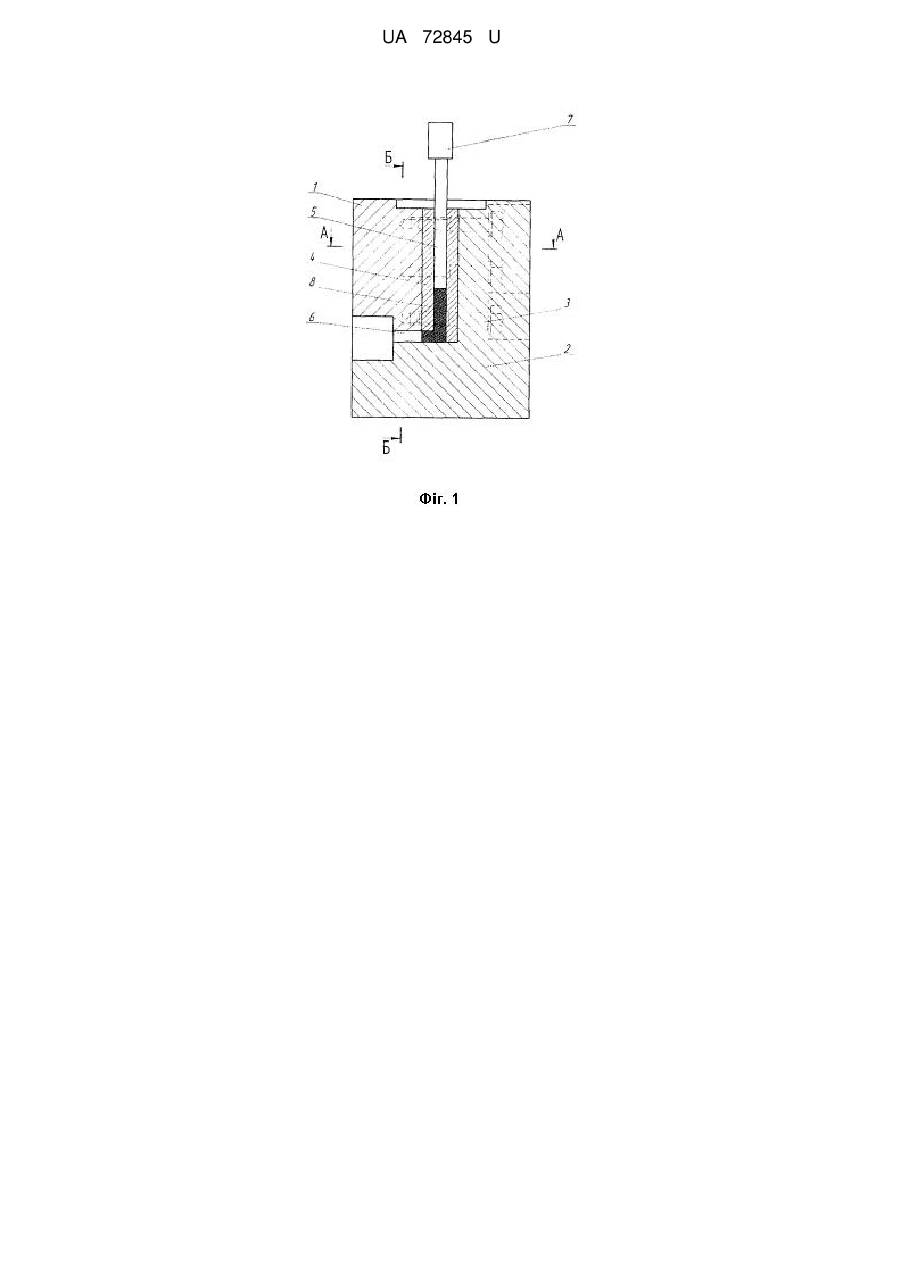

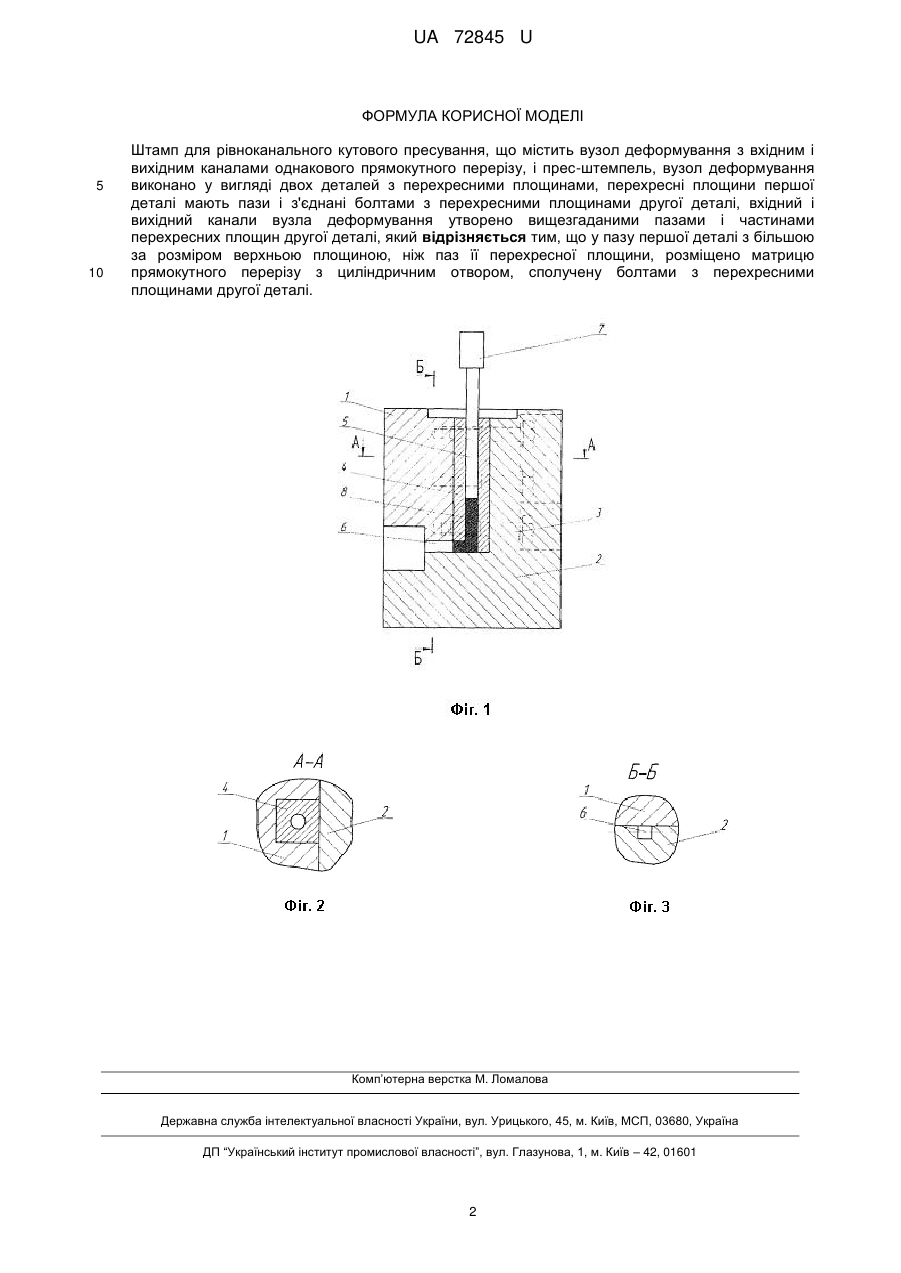

Реферат: Штамп для рівноканального кутового пресування містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу, і прес-штемпель, вузол деформування виконано у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані болтами з перехресними площинами другої деталі, вхідний і вихідний канали вузла деформування утворено вищезгаданими пазами і частинами перехресних площин другої деталі. У пазу першої деталі з більшою за розміром верхньою площиною, ніж паз її перехресної площини, розміщено матрицю прямокутного перерізу з циліндричним отвором, сполучену болтами з перехресними площинами другої деталі. UA 72845 U (12) UA 72845 U UA 72845 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до порошкової металургії і може бути використана для отримання нанокристалевих матеріалів з підвищеним рівнем механічних властивостей. Штамп для рівноканального кутового пресування призначений для пресування пористих виробів. Найбільш близьким до пристрою, що заявляється, є штамп для рівноканального кутового пресування, який містить вузол деформування з вхідним і вихідним каналами однакового прямокутного поперечного перерізу, і прес-штемпель. Вузол деформування виконано у вигляді двох деталей з перехресними площинами. Перехресні площини першої деталі мають пази і сполучені з перехресними площинами другої деталі болтами. Вхідний і вихідний канали вузла деформування утворені вищезгаданими пазами і частинами перехресних площин другої деталі, (див. патент Росії №2276626, МПК2006 В21С25/00, B21J13/02 опублікований у 2006 р. Бюл. №14). Даний штамп вибрано за прототип. Недоліком відомого пристрою є те, що для отримання нанокристалевих матеріалів використовуються тільки заготовки прямокутного перерізу, тоді як отримання циліндричних заготовок більш технологічно, оскільки кути вхідного каналу вузла деформування при видавлюванні спричиняють виникнення додаткових концентраторів напружень у матеріалі деталей, які утворюють вузол деформування, що сприяє розтріскуванню деталей. Недоліком є і те, що, коли робоча поверхня штампу зношується, то всі зношені частини штампу повністю замінюються. В основу корисної моделі поставлена задача удосконалення штампу для рівноканального кутового пресування шляхом того, що у пазу першої деталі з більшою за розміром верхньою площиною, ніж паз її перехресної площини, розміщено матрицю прямокутного перерізу з циліндричним отвором, сполучену болтами з перехресними площинами другої деталі, що приведе до розширення номенклатури форм заготовок, оброблюваних за допомогою штампу для рівноканального кутового пресування, а також до заміни матриці зі зношеною поверхнею на нову, або на матрицю з прямокутним отвором. Це приведе до підвищення терміну експлуатації штампу на 20 % за рахунок використання матриці зі зносостійкої сталі і дасть змогу використовувати заготовки різного розміру і перерізу. Поставлена задача досягається тим, що у штампі для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу, і прес-штемпель, причому вузол деформування виконаний у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і сполучені з перехресними площинами другої деталі болтами, вхідний і вихідний канали вузла деформування утворено вищезгаданими пазами і частинами перехресних площин другої деталі, згідно корисної моделі, у пазу першої деталі з більшою за розміром верхньою площиною, ніж паз перехресної площини першої деталі, розміщено матрицю прямокутного поперечного перерізу з циліндричним отвором, сполучену болтами з перехресними площинами другої деталі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено штамп для рівноканального кутового пресування. На фіг. 2 зображено переріз А-А фіг. 1, на фіг. 3 - переріз Б-Б фіг. 1. Штамп для рівно канального кутового пресування містить вузол деформування, виконаний у вигляді двох деталей 1 і 2. Перехресні площини деталі 1 сполучені з перехресними площинами деталі 2 болтами 3. У пазу деталі 1 розміщено матрицю 4 з циліндричним отвором, яка разом із площинами деталі 2 створює вхідний 5 і вихідний 6 канали з однаковою площею поперечного перерізу. Прес-штемпель 7 введено у верхню частину вхідного каналу 5. Позицією 8 позначено пористу циліндричну заготовку. Штамп для рівноканального кутового пресування працює наступним чином. Пористу циліндричну заготовку 8 встановлено у вхідний канал 5, матриці 4, розміщеної у пазу верхньої площини першої деталі 1, і має циліндричну форму (Фіг. 1). На початковій стадії прес-штемпель 7 знаходиться у верхньому положенні. При вмиканні штампу заготовка 8 переміщується по вхідному каналу 5 до зіткнення із вихідним каналом 6, і ущільнюється. Далі заготовка 8 повертається на кут 90° і, просуваючись по каналу 6, деформується, утворюючи нанокристалічну або ультрадрібнозернисту структуру. Прес-штемпель 7 рухається до верхньої кромки вихідного каналу 6 і зупиняється. Після зупинки прес-штемпель 7 повертається у вихідне положення. Матеріал, що знаходиться у каналі 6 виштовхується наступною заготовкою. Запропонований штамп для рівноканального кутового пресування відрізняється довговічністю, яка перевершує довговічність відомого штампу у 4 рази, при цьому штамп витримує експлуатацію впродовж більше 30000 циклів при збереженні постійності внутрішньої геометрії порожнини форми пресованих виробів. 1 UA 72845 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Штамп для рівноканального кутового пресування, що містить вузол деформування з вхідним і вихідним каналами однакового прямокутного перерізу, і прес-штемпель, вузол деформування виконано у вигляді двох деталей з перехресними площинами, перехресні площини першої деталі мають пази і з'єднані болтами з перехресними площинами другої деталі, вхідний і вихідний канали вузла деформування утворено вищезгаданими пазами і частинами перехресних площин другої деталі, який відрізняється тим, що у пазу першої деталі з більшою за розміром верхньою площиною, ніж паз її перехресної площини, розміщено матрицю прямокутного перерізу з циліндричним отвором, сполучену болтами з перехресними площинами другої деталі. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
