Прес-форма для рівноканального кутового пресування
Номер патенту: 47295
Опубліковано: 25.01.2010
Автори: Кутовий Леонід Володимирович, Бондаренко Євген Олександрович, Періг Олександр Вікторович, Мартинов Сергій Володимирович
Формула / Реферат
Прес-форма для рівноканального кутового пресування, яка містить роз'ємний корпус із парою суміжних каналів однакового поперечного перерізу з додатковим елементом зі зносостійкого матеріалу, який виконаний у вигляді змінної зовнішньої стінки вхідного каналу, що розташована вздовж вхідного каналу до місця переходу суміжних каналів і яку можна замінити з боку вхідного каналу, не розбираючи прес-форму, при цьому роз'єм корпусу виконаний уздовж прес-форми, яку скріплено відомим способом, наприклад шпильками, яка відрізняється тим, що в додатковому елементі розташовано нагрівач у зоні сполучення каналів.
Текст

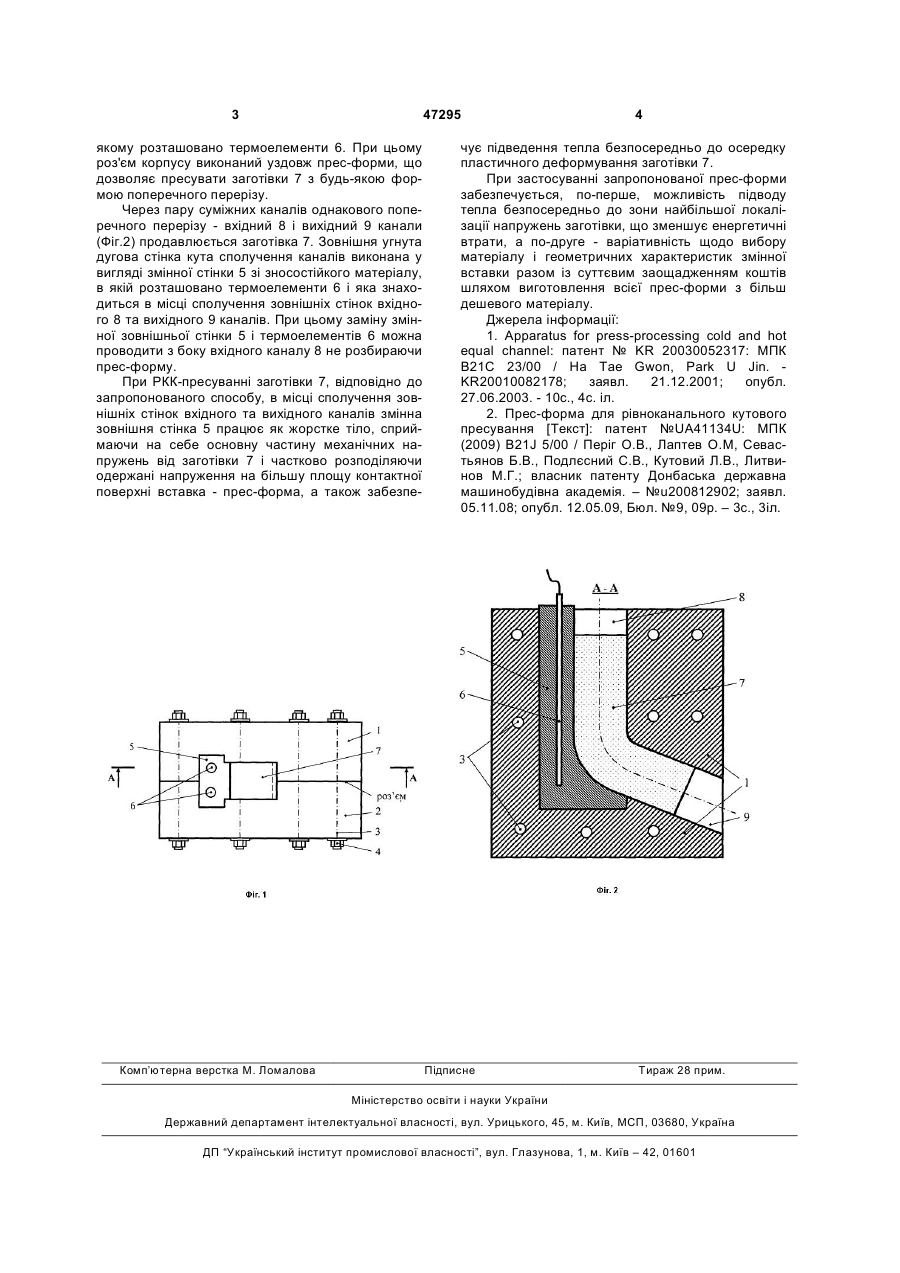

Прес-форма для рівноканального кутового пресування, яка містить роз'ємний корпус із парою 3 47295 якому розташовано термоелементи 6. При цьому роз'єм корпусу виконаний уздовж прес-форми, що дозволяє пресувати заготівки 7 з будь-якою формою поперечного перерізу. Через пару суміжних каналів однакового поперечного перерізу - вхідний 8 і вихідний 9 канали (Фіг.2) продавлюється заготівка 7. Зовнішня угнута дугова стінка кута сполучення каналів виконана у вигляді змінної стінки 5 зі зносостійкого матеріалу, в якій розташовано термоелементи 6 і яка знаходиться в місці сполучення зовнішніх стінок вхідного 8 та вихідного 9 каналів. При цьому заміну змінної зовнішньої стінки 5 і термоелементів 6 можна проводити з боку вхідного каналу 8 не розбираючи прес-форму. При РКК-пресуванні заготівки 7, відповідно до запропонованого способу, в місці сполучення зовнішніх стінок вхідного та вихідного каналів змінна зовнішня стінка 5 працює як жорстке тіло, сприймаючи на себе основну частину механічних напружень від заготівки 7 і частково розподіляючи одержані напруження на більшу площу контактної поверхні вставка - прес-форма, а також забезпе Комп’ютерна верстка М. Ломалова 4 чує підведення тепла безпосередньо до осередку пластичного деформування заготівки 7. При застосуванні запропонованої прес-форми забезпечується, по-перше, можливість підводу тепла безпосередньо до зони найбільшої локалізації напружень заготівки, що зменшує енергетичні втрати, а по-друге - варіативність щодо вибору матеріалу і геометричних характеристик змінної вставки разом із суттєвим заощадженням коштів шляхом виготовлення всієї прес-форми з більш дешевого матеріалу. Джерела інформації: 1. Apparatus for press-processing cold and hot equal channel: патент № KR 20030052317: МПК В21С 23/00 / Ha Tae Gwon, Park U Jin. KR20010082178; заявл. 21.12.2001; опубл. 27.06.2003. - 10с., 4c. іл. 2. Прес-форма для рівноканального кутового пресування [Текст]: патент №UA41134U: МПК (2009) B21J 5/00 / Періг О.В., Лаптев О.М, Севастьянов Б.В., Подлєсний С.В., Кутовий Л.В., Литвинов М.Г.; власник патенту Донбаська державна машинобудівна академія. – №u200812902; заявл. 05.11.08; опубл. 12.05.09, Бюл. №9, 09р. – 3с., 3іл. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMould for equal channel angular extrusion
Автори англійськоюPerih Oleksandr Viktorovych, Kutovyi Leonid Volodymyrovych, Martynov Serhii Volodymyrovych, Bondarenko Yevhen Oleksandrovych
Назва патенту російськоюПресс-форма для равноканального углового прессования
Автори російськоюПериг Александр Викторович, Кутовый Леонид Владимирович, Мартынов Сергей Владимирович, Бондаренко Евгений Александрович
МПК / Мітки
МПК: B21J 5/00
Мітки: прес-форма, пресування, рівноканального, кутового
