Спосіб монтажу кондиціонерів

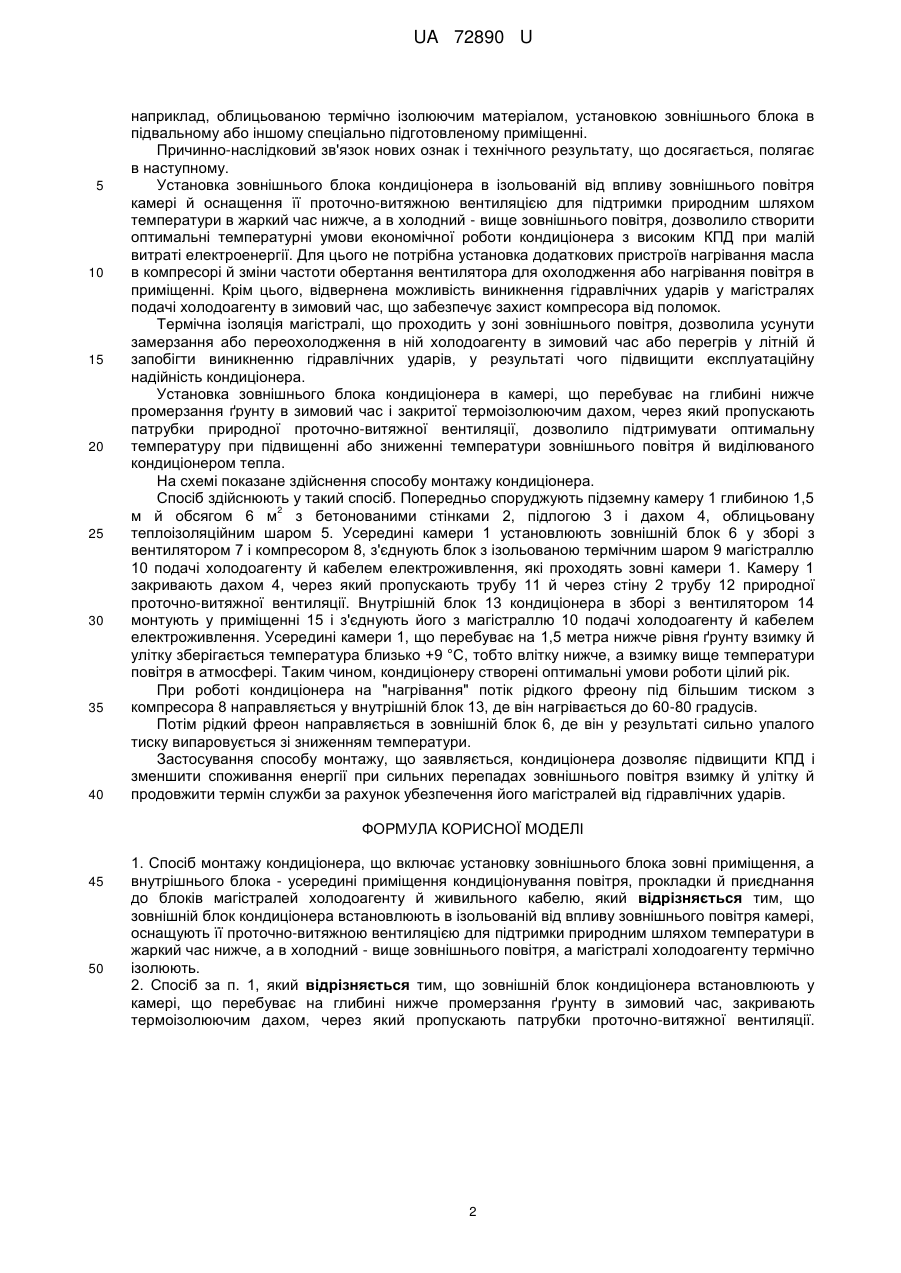

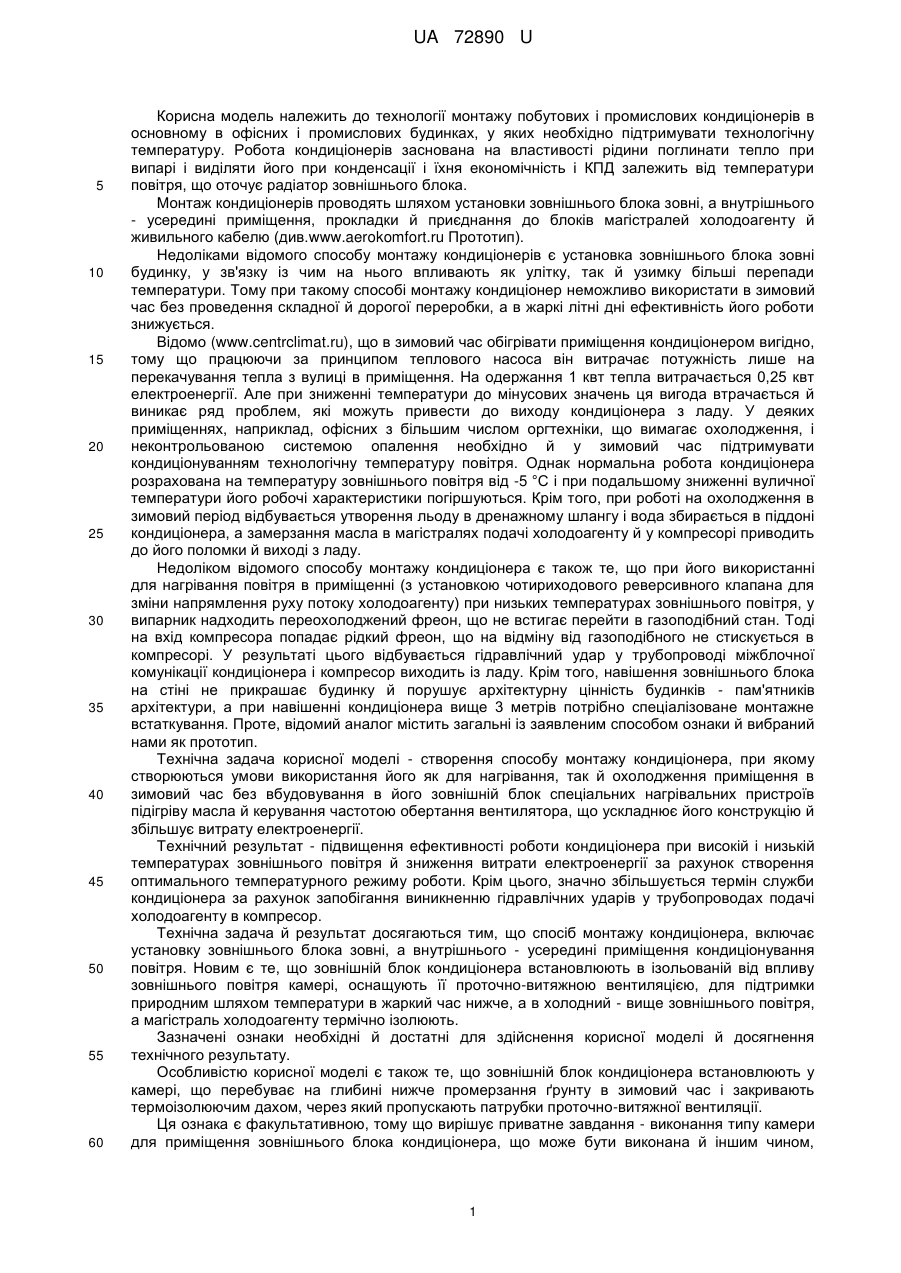

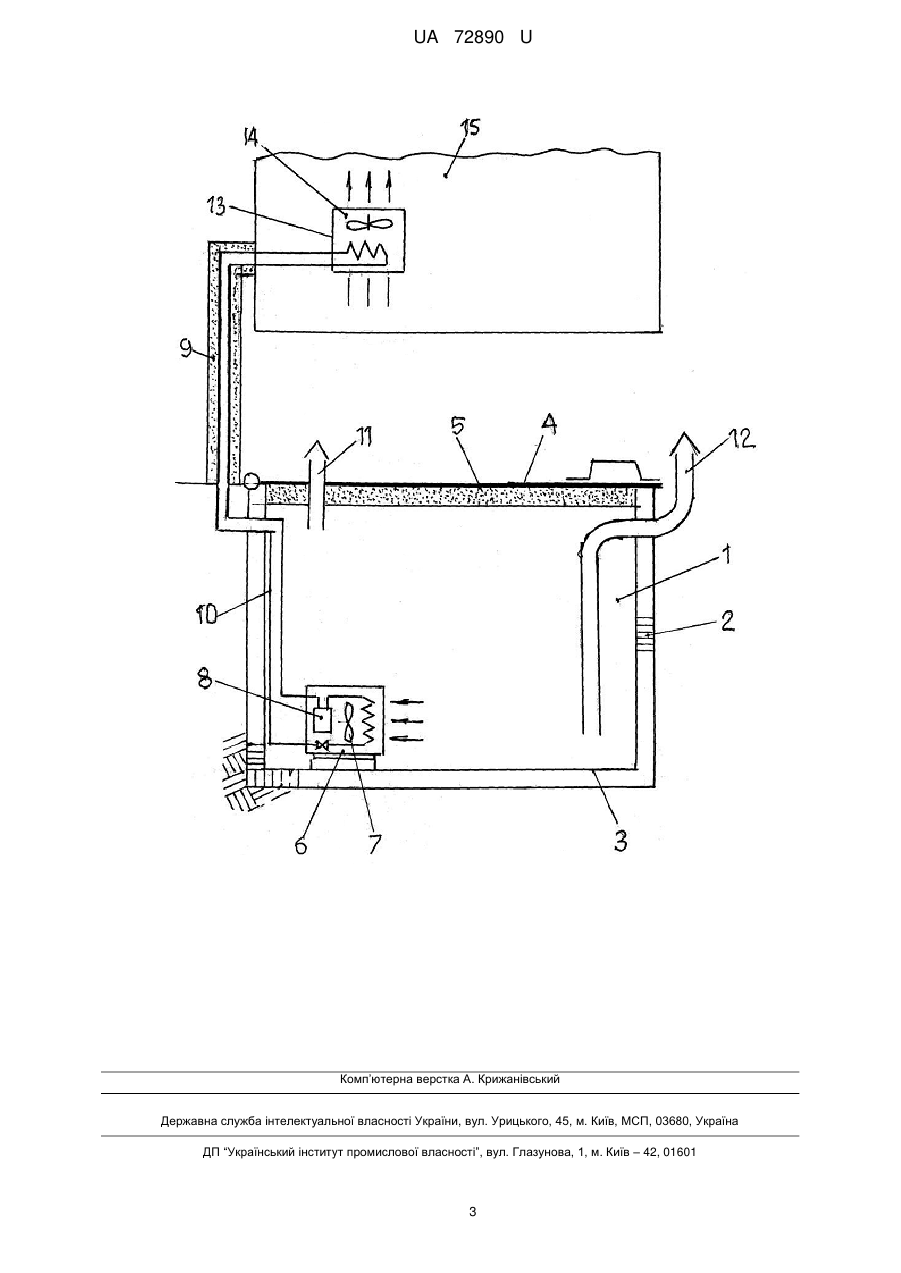

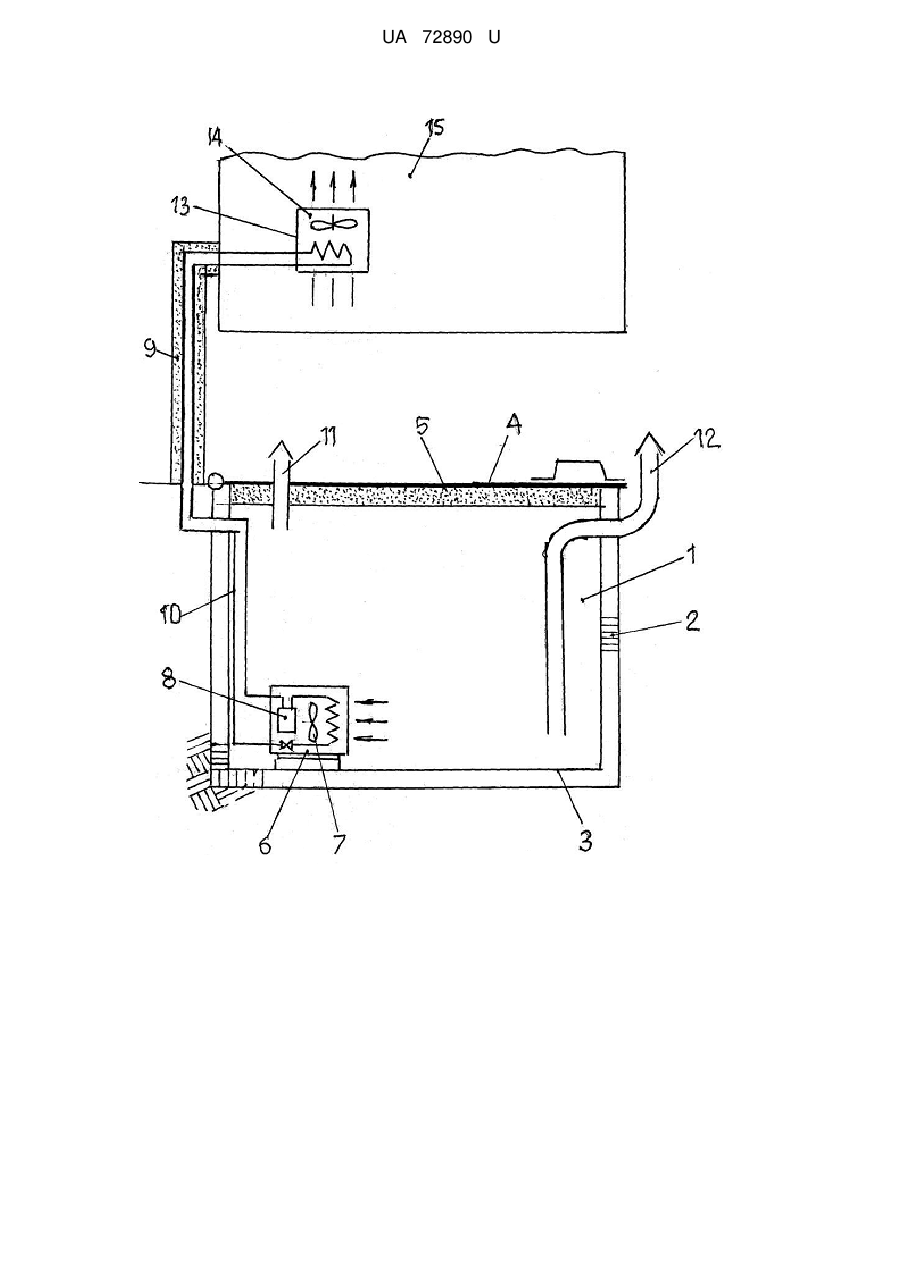

Реферат: Спосіб монтажу кондиціонера включає установку зовнішнього блока зовні приміщення, а внутрішнього блока - усередині приміщення кондиціонування повітря, прокладки й приєднання до блоків магістралей холодоагенту й живильного кабелю. Крім того, зовнішній блок кондиціонера встановлюють в ізольованій від впливу зовнішнього повітря камері, оснащують її проточно-витяжною вентиляцією для підтримки природним шляхом температури в жаркий час нижче, а в холодний - вище зовнішнього повітря, а магістралі холодоагенту термічно ізолюють. UA 72890 U (12) UA 72890 U UA 72890 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології монтажу побутових і промислових кондиціонерів в основному в офісних і промислових будинках, у яких необхідно підтримувати технологічну температуру. Робота кондиціонерів заснована на властивості рідини поглинати тепло при випарі і виділяти його при конденсації і їхня економічність і КПД залежить від температури повітря, що оточує радіатор зовнішнього блока. Монтаж кондиціонерів проводять шляхом установки зовнішнього блока зовні, а внутрішнього - усередині приміщення, прокладки й приєднання до блоків магістралей холодоагенту й живильного кабелю (див.www.aerokomfort.ru Прототип). Недоліками відомого способу монтажу кондиціонерів є установка зовнішнього блока зовні будинку, у зв'язку із чим на нього впливають як улітку, так й узимку більші перепади температури. Тому при такому способі монтажу кондиціонер неможливо використати в зимовий час без проведення складної й дорогої переробки, а в жаркі літні дні ефективність його роботи знижується. Відомо (www.centrclimat.ru), що в зимовий час обігрівати приміщення кондиціонером вигідно, тому що працюючи за принципом теплового насоса він витрачає потужність лише на перекачування тепла з вулиці в приміщення. На одержання 1 квт тепла витрачається 0,25 квт електроенергії. Але при зниженні температури до мінусових значень ця вигода втрачається й виникає ряд проблем, які можуть привести до виходу кондиціонера з ладу. У деяких приміщеннях, наприклад, офісних з більшим числом оргтехніки, що вимагає охолодження, і неконтрольованою системою опалення необхідно й у зимовий час підтримувати кондиціонуванням технологічну температуру повітря. Однак нормальна робота кондиціонера розрахована на температуру зовнішнього повітря від -5 °C і при подальшому зниженні вуличної температури його робочі характеристики погіршуються. Крім того, при роботі на охолодження в зимовий період відбувається утворення льоду в дренажному шлангу і вода збирається в піддоні кондиціонера, а замерзання масла в магістралях подачі холодоагенту й у компресорі приводить до його поломки й виході з ладу. Недоліком відомого способу монтажу кондиціонера є також те, що при його використанні для нагрівання повітря в приміщенні (з установкою чотириходового реверсивного клапана для зміни напрямлення руху потоку холодоагенту) при низьких температурах зовнішнього повітря, у випарник надходить переохолоджений фреон, що не встигає перейти в газоподібний стан. Тоді на вхід компресора попадає рідкий фреон, що на відміну від газоподібного не стискується в компресорі. У результаті цього відбувається гідравлічний удар у трубопроводі міжблочної комунікації кондиціонера і компресор виходить із ладу. Крім того, навішення зовнішнього блока на стіні не прикрашає будинку й порушує архітектурну цінність будинків - пам'ятників архітектури, а при навішенні кондиціонера вище 3 метрів потрібно спеціалізоване монтажне встаткування. Проте, відомий аналог містить загальні із заявленим способом ознаки й вибраний нами як прототип. Технічна задача корисної моделі - створення способу монтажу кондиціонера, при якому створюються умови використання його як для нагрівання, так й охолодження приміщення в зимовий час без вбудовування в його зовнішній блок спеціальних нагрівальних пристроїв підігріву масла й керування частотою обертання вентилятора, що ускладнює його конструкцію й збільшує витрату електроенергії. Технічний результат - підвищення ефективності роботи кондиціонера при високій і низькій температурах зовнішнього повітря й зниження витрати електроенергії за рахунок створення оптимального температурного режиму роботи. Крім цього, значно збільшується термін служби кондиціонера за рахунок запобігання виникненню гідравлічних ударів у трубопроводах подачі холодоагенту в компресор. Технічна задача й результат досягаються тим, що спосіб монтажу кондиціонера, включає установку зовнішнього блока зовні, а внутрішнього - усередині приміщення кондиціонування повітря. Новим є те, що зовнішній блок кондиціонера встановлюють в ізольованій від впливу зовнішнього повітря камері, оснащують її проточно-витяжною вентиляцією, для підтримки природним шляхом температури в жаркий час нижче, а в холодний - вище зовнішнього повітря, а магістраль холодоагенту термічно ізолюють. Зазначені ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Особливістю корисної моделі є також те, що зовнішній блок кондиціонера встановлюють у камері, що перебуває на глибині нижче промерзання ґрунту в зимовий час і закривають термоізолюючим дахом, через який пропускають патрубки проточно-витяжної вентиляції. Ця ознака є факультативною, тому що вирішує приватне завдання - виконання типу камери для приміщення зовнішнього блока кондиціонера, що може бути виконана й іншим чином, 1 UA 72890 U 5 10 15 20 25 30 35 40 наприклад, облицьованою термічно ізолюючим матеріалом, установкою зовнішнього блока в підвальному або іншому спеціально підготовленому приміщенні. Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному. Установка зовнішнього блока кондиціонера в ізольованій від впливу зовнішнього повітря камері й оснащення її проточно-витяжною вентиляцією для підтримки природним шляхом температури в жаркий час нижче, а в холодний - вище зовнішнього повітря, дозволило створити оптимальні температурні умови економічної роботи кондиціонера з високим КПД при малій витраті електроенергії. Для цього не потрібна установка додаткових пристроїв нагрівання масла в компресорі й зміни частоти обертання вентилятора для охолодження або нагрівання повітря в приміщенні. Крім цього, відвернена можливість виникнення гідравлічних ударів у магістралях подачі холодоагенту в зимовий час, що забезпечує захист компресора від поломок. Термічна ізоляція магістралі, що проходить у зоні зовнішнього повітря, дозволила усунути замерзання або переохолодження в ній холодоагенту в зимовий час або перегрів у літній й запобігти виникненню гідравлічних ударів, у результаті чого підвищити експлуатаційну надійність кондиціонера. Установка зовнішнього блока кондиціонера в камері, що перебуває на глибині нижче промерзання ґрунту в зимовий час і закритої термоізолюючим дахом, через який пропускають патрубки природної проточно-витяжної вентиляції, дозволило підтримувати оптимальну температуру при підвищенні або зниженні температури зовнішнього повітря й виділюваного кондиціонером тепла. На схемі показане здійснення способу монтажу кондиціонера. Спосіб здійснюють у такий спосіб. Попередньо споруджують підземну камеру 1 глибиною 1,5 2 м й обсягом 6 м з бетонованими стінками 2, підлогою 3 і дахом 4, облицьовану теплоізоляційним шаром 5. Усередині камери 1 установлюють зовнішній блок 6 у зборі з вентилятором 7 і компресором 8, з'єднують блок з ізольованою термічним шаром 9 магістраллю 10 подачі холодоагенту й кабелем електроживлення, які проходять зовні камери 1. Камеру 1 закривають дахом 4, через який пропускають трубу 11 й через стіну 2 трубу 12 природної проточно-витяжної вентиляції. Внутрішній блок 13 кондиціонера в зборі з вентилятором 14 монтують у приміщенні 15 і з'єднують його з магістраллю 10 подачі холодоагенту й кабелем електроживлення. Усередині камери 1, що перебуває на 1,5 метра нижче рівня ґрунту взимку й улітку зберігається температура близько +9 °C, тобто влітку нижче, а взимку вище температури повітря в атмосфері. Таким чином, кондиціонеру створені оптимальні умови роботи цілий рік. При роботі кондиціонера на "нагрівання" потік рідкого фреону під більшим тиском з компресора 8 направляється у внутрішній блок 13, де він нагрівається до 60-80 градусів. Потім рідкий фреон направляється в зовнішній блок 6, де він у результаті сильно упалого тиску випаровується зі зниженням температури. Застосування способу монтажу, що заявляється, кондиціонера дозволяє підвищити КПД і зменшити споживання енергії при сильних перепадах зовнішнього повітря взимку й улітку й продовжити термін служби за рахунок убезпечення його магістралей від гідравлічних ударів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Спосіб монтажу кондиціонера, що включає установку зовнішнього блока зовні приміщення, а внутрішнього блока - усередині приміщення кондиціонування повітря, прокладки й приєднання до блоків магістралей холодоагенту й живильного кабелю, який відрізняється тим, що зовнішній блок кондиціонера встановлюють в ізольованій від впливу зовнішнього повітря камері, оснащують її проточно-витяжною вентиляцією для підтримки природним шляхом температури в жаркий час нижче, а в холодний - вище зовнішнього повітря, а магістралі холодоагенту термічно ізолюють. 2. Спосіб за п. 1, який відрізняється тим, що зовнішній блок кондиціонера встановлюють у камері, що перебуває на глибині нижче промерзання ґрунту в зимовий час, закривають термоізолюючим дахом, через який пропускають патрубки проточно-витяжної вентиляції. 2 UA 72890 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
