Пристрій для вимірювання діагностичних моделей щелеп

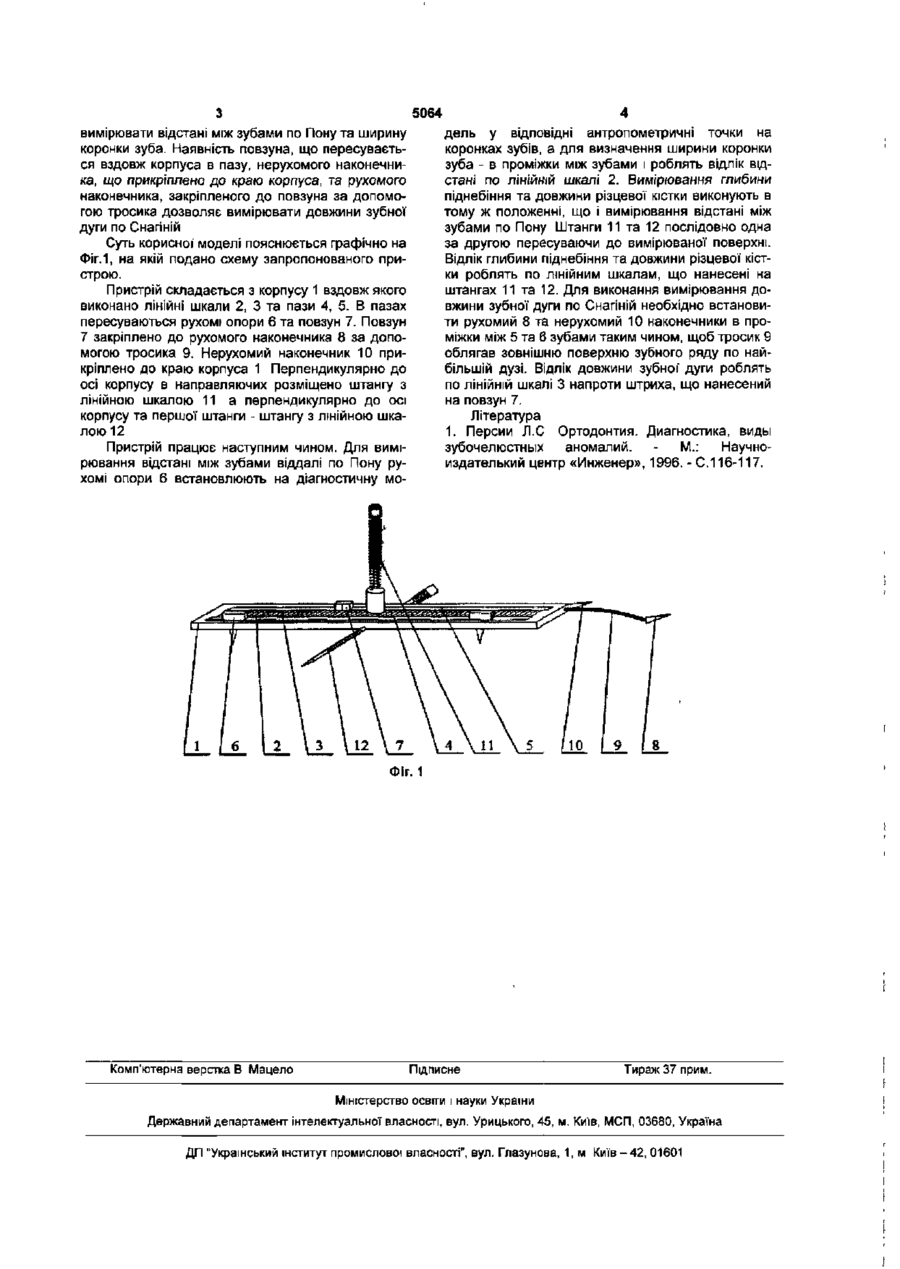

Пристрій для вимірювання діагностичних моделей щелеп, що містить корпус і розміщену в напрямних перпендикулярно осі корпуса штангу з лінійною шкалою, який відрізняється тим, що він додатково містить штангу з лінійною шкалою, розміщену в напрямних перпендикулярно до осі корпуса та першої штанги так, що осі штанг перетинаються, дві рухомі опори, які пересуваються вздовж корпусу в пазу, повзун, що пересувається вздовж корпусу в пазу, нерухомий наконечник, що прикріплений до краю корпуса, та рухомий наконечник, закріплений до повзуна за допомогою тросика, а вздовж пазів на корпусі нанесено лінійні шкали. Корисна модель відноситься до стоматології, а точніше до пристроїв, що призначені для вимірювань на діагностичних моделях таких зубощелепних параметрів як глибина піднебіння, довжина різцевої кістки, ширина коронки, відстань між зубами по Пону, та довжина зубної дуги по Снагіній Найбільш близьким за технічною сутністю до пристрою, що заявляється, є пристрій для вимірювання діагностичних моделей щелеп, що містить корпус і розміщену в направляючих перпендикулярно осі корпуса штангу з лінійною шкалою [1] За допомогою відомого пристрою можна виміряти глибину піднебіння, але його недоліком є неможливість вимірювання довжини різцевої кістки, ширини коронки, відстані між зубами по Пону та довжини зубної дуги по Снагіній. Корисна модель, що заявляється, вирішує задачу оптимізації вимірювань параметрів щелеп на діагностичних моделях за рахунок зменшенні витрати часу на вимірювання та застосування тільки одного пристрою замість декількох. Технічний результат, що досягається, полягає в можливості виміряти не тільки глибину піднебіння, але й відстань між зубами по Пону, ширину коронки, довжину зубної дуги по Снагіній та довжину різцевої кістки. Поставлена задача вирішується тим, що у відомому пристрої' для вимірювання діагностичних моделей щелеп, що містить корпус і розміщену в направляючих перпендикулярно осі корпуса штангу з лінійною шкалою, згідно корисної моделі дода тково містить штангу з ЛІНІЙНОЮ шкалою, розміщену в направляючих перпендикулярно до осі корпуса та першої штанги так, що осі штанг перетинаються, дві рухомі опори, які пересуваються вздовж корпуса в пазу, повзун що пересувається вздовж корпуса в пазу, нерухомий наконечник, що прикріплено до краю корпуса та рухомий наконечник, закріплений до повзуна за допомогою тросика, а вздовж пазів на корпусі нанесено лінійні шкали. Відмінною особливістю пристрою, який заявляється, є те, що запропонований пристрій містить штангу з лінійною шкалою, розміщену в направляючих перпендикулярно до осі корпуса та першої штанги так, що осі штанг перетинаються, дві рухомі опори, які пересуваються вздовж корпуса в пазу, повзун що пересувається вздовж корпуса в пазу, нерухомий наконечник, що прикріплений до краю корпусу, та рухомий наконечник, закріплений до повзуна за допомогою тросика, а вздовж пазів на корпусі нанесено лінійні шкали. Наявність штанги з лінійною шкалою, розміщеної в направляючих перпендикулярно до осі корпуса та першої штанги так, що осі штанг перетинаються дозволяє вимірювати довжину різцевої кістки Завдяки тому, що осі штанг перетинаються вимірювання глибини піднебіння та довжини різцевої кістки виконується згідно методик їх визначення в одній вертикальній площині. Наявність двох рухомих опор, які пересуваються вздовж корпуса в пазу і лінійної шкалу вздовж паза дозволяє о ю 5064 вимірювати відстані між зубами по Пону та ширину коронки зуба. Наявність повзуна, що пересувається вздовж корпуса в пазу, нерухомого наконечника, ідо прикріплено до краю корпуса, та рухомого наконечника, закріпленого до повзуна за допомогою тросика дозволяє вимірювати довжини зубної дуги по Снагіній Суть корисної моделі пояснюється графічно на Фіг.1, на якій подано схему запропонованого пристрою. Пристрій складається з корпусу 1 вздовж якого виконано лінійні шкали 2, 3 та пази 4, 5. В пазах пересуваються рухомі опори 6 та повзун 7. Повзун 7 закріплено до рухомого наконечника 8 за допомогою тросика 9. Нерухомий наконечник 10 прикріплено до краю корпуса 1 Перпендикулярно до осі корпусу в направляючих розміщено штангу з лінійною шкалою 11 а перпендикулярно до осі корпусу та першої штанги - штангу з лінійною шкалою 12 Пристрій працює наступним чином. Для вимірювання відстані між зубами віддалі по Пону рухомі опори 6 встановлюють на діагностичну мо дель у відповідні антропометричні точки на коронках зубів, а для визначення ширини коронки зуба - в проміжки між зубами і роблять відлік відстані по лінійній шкалі 2. Вимірювання глибини піднебіння та довжини різцевої кістки виконують в тому ж положенні, що і вимірювання відстані між зубами по Пону Штанги 11 та 12 послідовно одна за другою пересуваючи до вимірюваної поверхні. Відлік глибини піднебіння та довжини різцевої кістки роблять по лінійним шкалам, що нанесені на штангах 11 та 12. Для виконання вимірювання довжини зубної дуги по Снагіній необхідно встановити рухомий 8 та нерухомий 10 наконечники в проміжки між 5 та 6 зубами таким чином, щоб тросик 9 облягав зовнішню поверхню зубного ряду по найбільшій дузі. Відлік довжини зубної дуги роблять по лінійній шкалі 3 напроти штриха, що нанесений на повзун 7. Література 1. Персии Л.С Ортодонтия. Диагностика, виды зубочелюстных аномалий. М.: Научноиздателький центр «Инженер», 1996. - С.116-117. Фіг. 1 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
