Дверний металевий блок

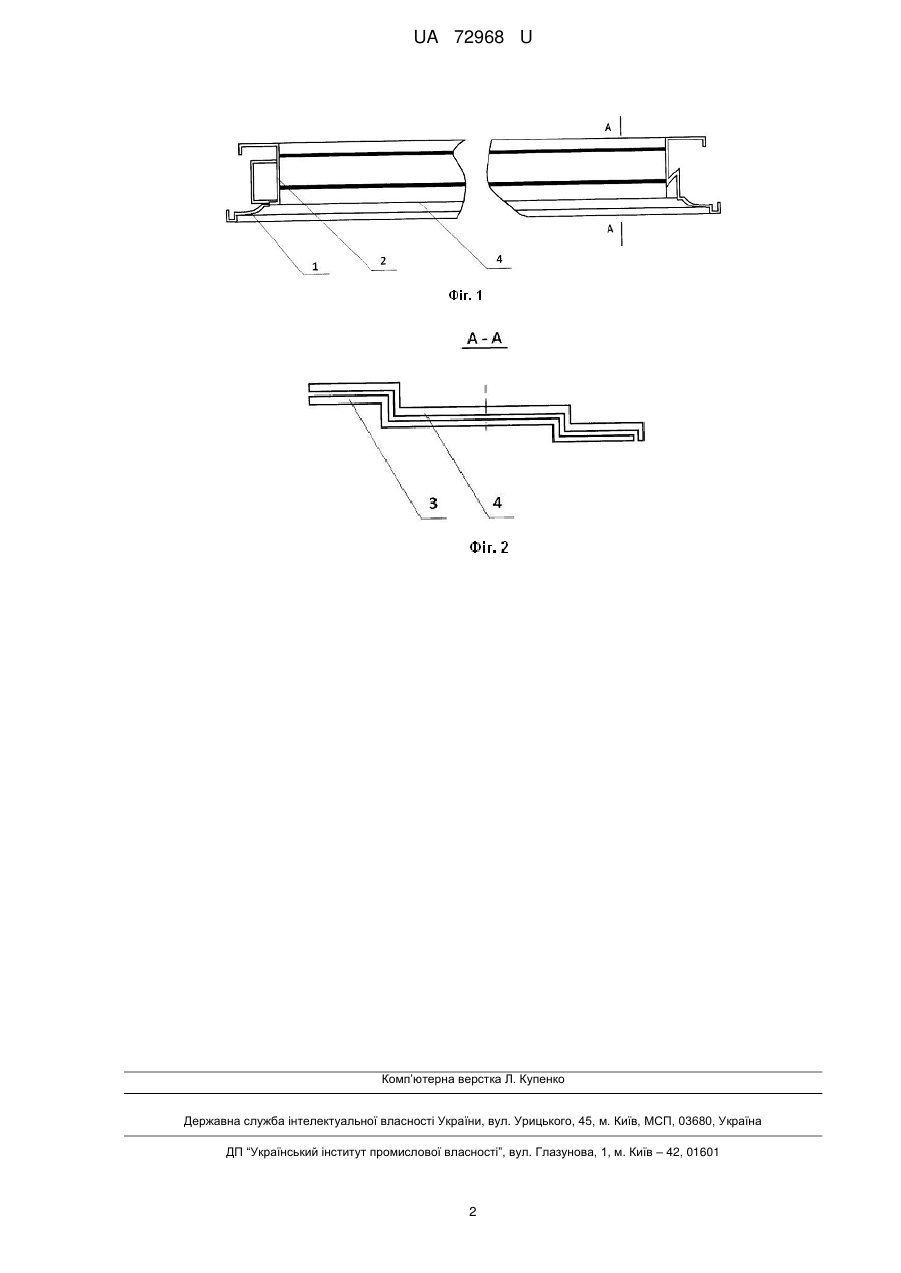

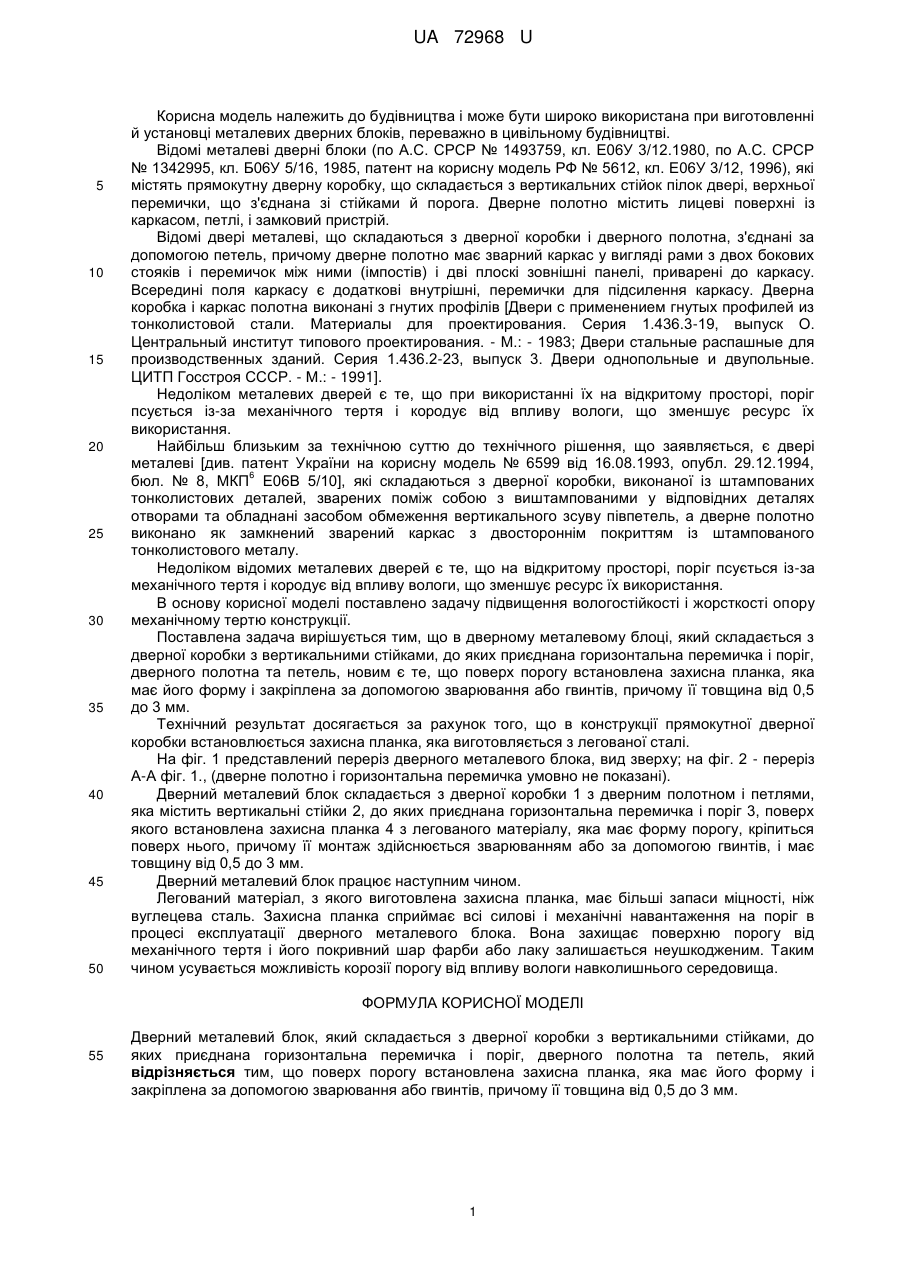

Реферат: UA 72968 U UA 72968 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва і може бути широко використана при виготовленні й установці металевих дверних блоків, переважно в цивільному будівництві. Відомі металеві дверні блоки (по А.С. СРСР № 1493759, кл. Е06У 3/12.1980, по А.С. СРСР № 1342995, кл. Б06У 5/16, 1985, патент на корисну модель РФ № 5612, кл. Е06У 3/12, 1996), які містять прямокутну дверну коробку, що складається з вертикальних стійок пілок двері, верхньої перемички, що з'єднана зі стійками й порога. Дверне полотно містить лицеві поверхні із каркасом, петлі, і замковий пристрій. Відомі двері металеві, що складаються з дверної коробки і дверного полотна, з'єднані за допомогою петель, причому дверне полотно має зварний каркас у вигляді рами з двох бокових стояків і перемичок між ними (імпостів) і дві плоскі зовнішні панелі, приварені до каркасу. Всередині поля каркасу є додаткові внутрішні, перемички для підсилення каркасу. Дверна коробка і каркас полотна виконані з гнутих профілів [Двери с применением гнутых профилей из тонколистовой стали. Материалы для проектирования. Серия 1.436.3-19, выпуск О. Центральный институт типового проектирования. - М.: - 1983; Двери стальные распашные для производственных зданий. Серия 1.436.2-23, выпуск 3. Двери однопольные и двупольные. ЦИТП Госстроя СССР. - М.: - 1991]. Недоліком металевих дверей є те, що при використанні їх на відкритому просторі, поріг псується із-за механічного тертя і кородує від впливу вологи, що зменшує ресурс їх використання. Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є двері металеві [див. патент України на корисну модель № 6599 від 16.08.1993, опубл. 29.12.1994, 6 бюл. № 8, МКП Е06В 5/10], які складаються з дверної коробки, виконаної із штампованих тонколистових деталей, зварених поміж собою з виштампованими у відповідних деталях отворами та обладнані засобом обмеження вертикального зсуву півпетель, а дверне полотно виконано як замкнений зварений каркас з двостороннім покриттям із штампованого тонколистового металу. Недоліком відомих металевих дверей є те, що на відкритому просторі, поріг псується із-за механічного тертя і кородує від впливу вологи, що зменшує ресурс їх використання. В основу корисної моделі поставлено задачу підвищення вологостійкості і жорсткості опору механічному тертю конструкції. Поставлена задача вирішується тим, що в дверному металевому блоці, який складається з дверної коробки з вертикальними стійками, до яких приєднана горизонтальна перемичка і поріг, дверного полотна та петель, новим є те, що поверх порогу встановлена захисна планка, яка має його форму і закріплена за допомогою зварювання або гвинтів, причому її товщина від 0,5 до 3 мм. Технічний результат досягається за рахунок того, що в конструкції прямокутної дверної коробки встановлюється захисна планка, яка виготовляється з легованої сталі. На фіг. 1 представлений переріз дверного металевого блока, вид зверху; на фіг. 2 - переріз А-А фіг. 1., (дверне полотно і горизонтальна перемичка умовно не показані). Дверний металевий блок складається з дверної коробки 1 з дверним полотном і петлями, яка містить вертикальні стійки 2, до яких приєднана горизонтальна перемичка і поріг 3, поверх якого встановлена захисна планка 4 з легованого матеріалу, яка має форму порогу, кріпиться поверх нього, причому її монтаж здійснюється зварюванням або за допомогою гвинтів, і має товщину від 0,5 до 3 мм. Дверний металевий блок працює наступним чином. Легований матеріал, з якого виготовлена захисна планка, має більші запаси міцності, ніж вуглецева сталь. Захисна планка сприймає всі силові і механічні навантаження на поріг в процесі експлуатації дверного металевого блока. Вона захищає поверхню порогу від механічного тертя і його покривний шар фарби або лаку залишається неушкодженим. Таким чином усувається можливість корозії порогу від впливу вологи навколишнього середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дверний металевий блок, який складається з дверної коробки з вертикальними стійками, до яких приєднана горизонтальна перемичка і поріг, дверного полотна та петель, який відрізняється тим, що поверх порогу встановлена захисна планка, яка має його форму і закріплена за допомогою зварювання або гвинтів, причому її товщина від 0,5 до 3 мм. 1 UA 72968 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
