Універсальний пристрій для заміру конструктивних параметрів шнеків

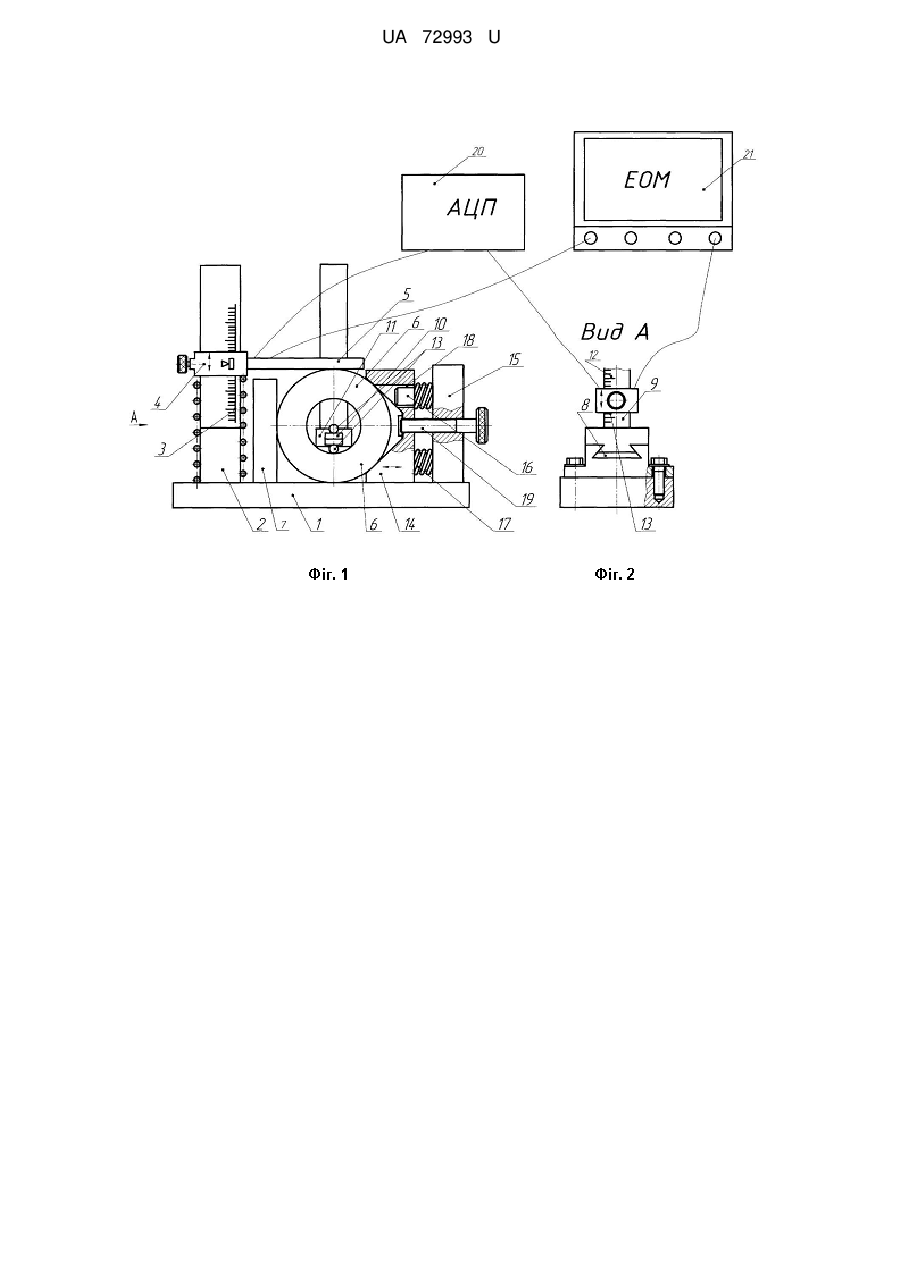

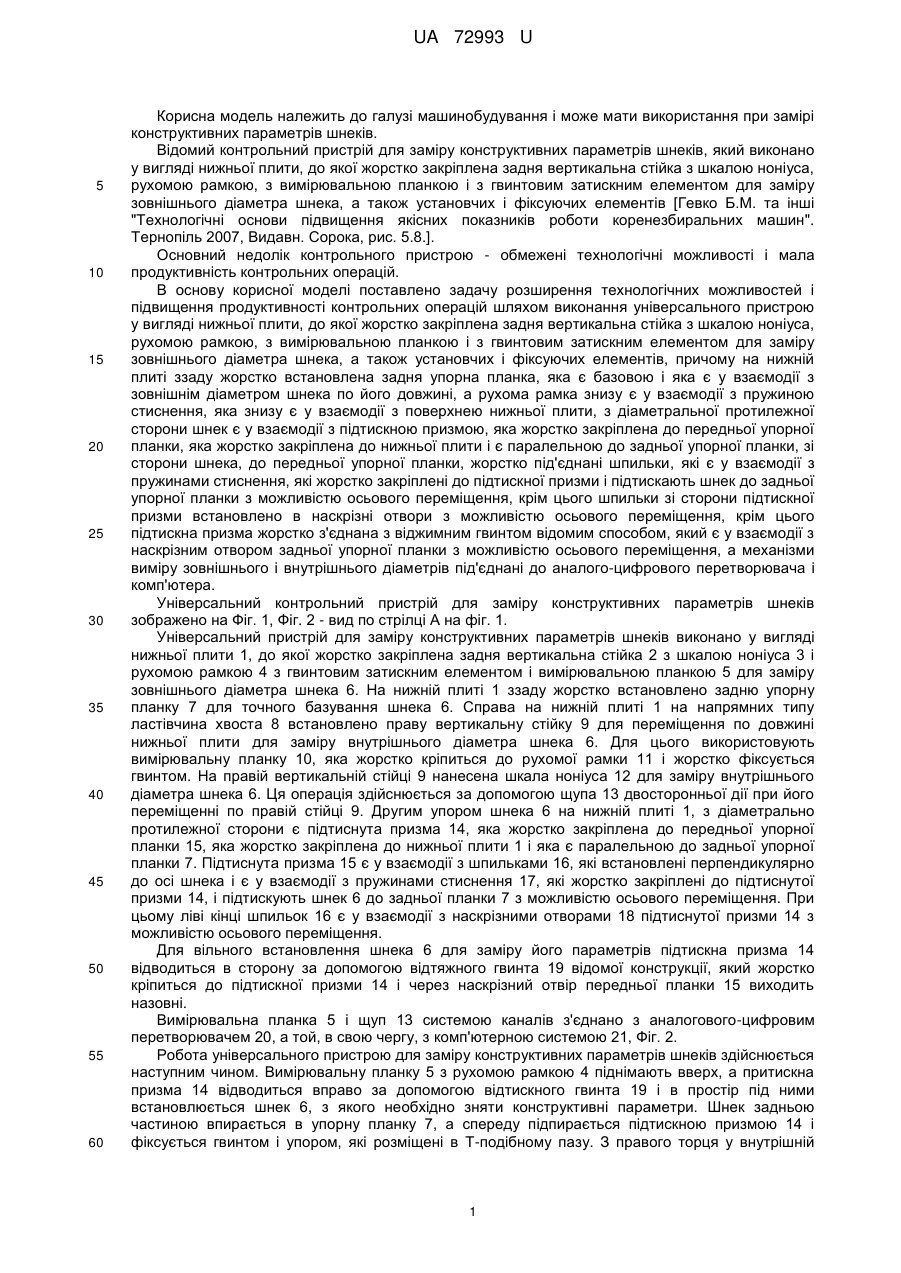

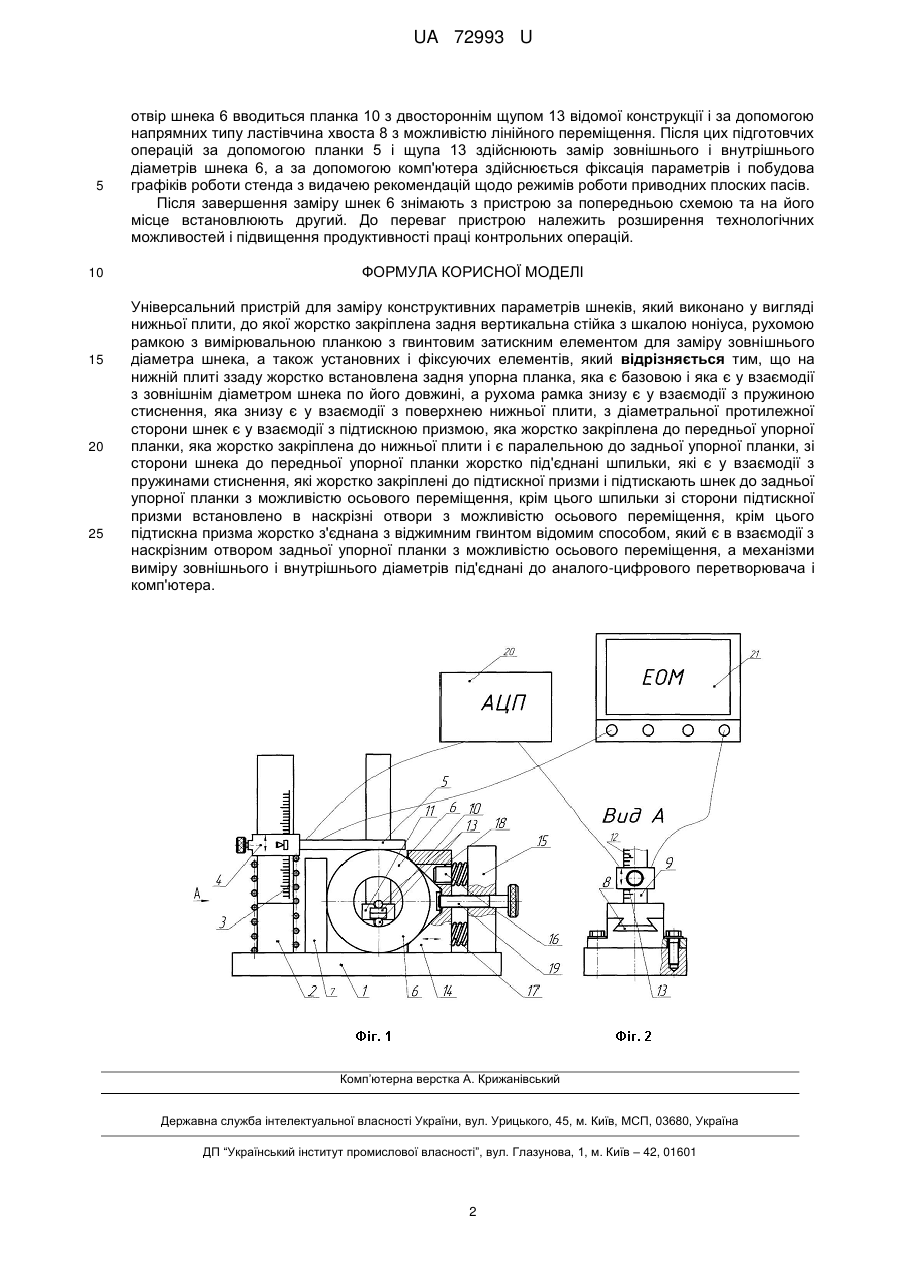

Реферат: Універсальний пристрій для заміру конструктивних параметрів шнеків містить нижню плиту, вертикальну стійку з шкалою ноніуса, рухому рамку з вимірювальною планкою, гвинтовий затискач, елемент для заміру, пружину стиснення, підтискну призму, шпильку з відтискним гвинтом, упорну планку, аналого-цифровий перетворювач і комп'ютер. UA 72993 U (12) UA 72993 U UA 72993 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування i може мати використання при замірі конструктивних параметрів шнеків. Відомий контрольний пристрій для заміру конструктивних параметрів шнеків, який виконано у вигляді нижньої плити, до якої жорстко закріплена задня вертикальна стійка з шкалою ноніуса, рухомою рамкою, з вимірювальною планкою і з гвинтовим затискним елементом для заміру зовнішнього діаметра шнека, а також установчих і фіксуючих елементів [Гевко Б.М. та інші "Технологічні основи підвищення якісних показників роботи коренезбиральних машин". Тернопіль 2007, Видавн. Сорока, рис. 5.8.]. Основний недолік контрольного пристрою - обмежені технологічні можливості і мала продуктивність контрольних операцій. В основу корисної моделі поставлено задачу розширення технологічних можливостей і підвищення продуктивності контрольних операцій шляхом виконання універсального пристрою у вигляді нижньої плити, до якої жорстко закріплена задня вертикальна стійка з шкалою ноніуса, рухомою рамкою, з вимірювальною планкою і з гвинтовим затискним елементом для заміру зовнішнього діаметра шнека, а також установчих і фіксуючих елементів, причому на нижній плиті ззаду жорстко встановлена задня упорна планка, яка є базовою і яка є у взаємодії з зовнішнім діаметром шнека по його довжині, а рухома рамка знизу є у взаємодії з пружиною стиснення, яка знизу є у взаємодії з поверхнею нижньої плити, з діаметральної протилежної сторони шнек є у взаємодії з підтискною призмою, яка жорстко закріплена до передньої упорної планки, яка жорстко закріплена до нижньої плити i є паралельною до задньої упорної планки, зі сторони шнека, до передньої упорної планки, жорстко під'єднані шпильки, які є у взаємодії з пружинами стиснення, які жорстко закріплені до підтискної призми і підтискають шнек до задньої упорної планки з можливістю осьового переміщення, крім цього шпильки зі сторони підтискної призми встановлено в наскрізні отвори з можливістю осьового переміщення, крім цього підтискна призма жорстко з'єднана з віджимним гвинтом відомим способом, який є у взаємодії з наскрізним отвором задньої упорної планки з можливістю осьового переміщення, а механізми виміру зовнішнього і внутрішнього діаметрів під'єднані до аналого-цифрового перетворювача і комп'ютера. Універсальний контрольний пристрій для заміру конструктивних параметрів шнеків зображено на Фіг. 1, Фіг. 2 - вид по стрілці А на фіг. 1. Універсальний пристрій для заміру конструктивних параметрів шнеків виконано у вигляді нижньої плити 1, до якої жорстко закріплена задня вертикальна стійка 2 з шкалою ноніуса 3 і рухомою рамкою 4 з гвинтовим затискним елементом і вимірювальною планкою 5 для заміру зовнішнього діаметра шнека 6. На нижній плиті 1 ззаду жорстко встановлено задню упорну планку 7 для точного базування шнека 6. Справа на нижній плиті 1 на напрямних типу ластівчина хвоста 8 встановлено праву вертикальну стійку 9 для переміщення по довжині нижньої плити для заміру внутрішнього діаметра шнека 6. Для цього використовують вимірювальну планку 10, яка жорстко кріпиться до рухомої рамки 11 і жорстко фіксується гвинтом. На правій вертикальній стійці 9 нанесена шкала ноніуса 12 для заміру внутрішнього діаметра шнека 6. Ця операція здійснюється за допомогою щупа 13 двосторонньої дії при його переміщенні по правій стійці 9. Другим упором шнека 6 на нижній плиті 1, з діаметрально протилежної сторони є підтиснута призма 14, яка жорстко закріплена до передньої упорної планки 15, яка жорстко закріплена до нижньої плити 1 і яка є паралельною до задньої упорної планки 7. Підтиснута призма 15 є у взаємодії з шпильками 16, які встановлені перпендикулярно до осі шнека і є у взаємодії з пружинами стиснення 17, які жорстко закріплені до підтиснутої призми 14, і підтискують шнек 6 до задньої планки 7 з можливістю осьового переміщення. При цьому ліві кінці шпильок 16 є у взаємодії з наскрізними отворами 18 підтиснутої призми 14 з можливістю осьового переміщення. Для вільного встановлення шнека 6 для заміру його параметрів підтискна призма 14 відводиться в сторону за допомогою відтяжного гвинта 19 відомої конструкції, який жорстко кріпиться до підтискної призми 14 і через наскрізний отвір передньої планки 15 виходить назовні. Вимірювальна планка 5 і щуп 13 системою каналів з'єднано з аналогового-цифровим перетворювачем 20, а той, в свою чергу, з комп'ютерною системою 21, Фіг. 2. Робота універсального пристрою для заміру конструктивних параметрів шнеків здійснюється наступним чином. Вимірювальну планку 5 з рухомою рамкою 4 піднімають вверх, а притискна призма 14 відводиться вправо за допомогою відтискного гвинта 19 і в простір під ними встановлюється шнек 6, з якого необхідно зняти конструктивні параметри. Шнек задньою частиною впирається в упорну планку 7, а спереду підпирається підтискною призмою 14 і фіксується гвинтом і упором, які розміщені в Т-подібному пазу. З правого торця у внутрішній 1 UA 72993 U 5 10 15 20 25 отвір шнека 6 вводиться планка 10 з двостороннім щупом 13 відомої конструкції і за допомогою напрямних типу ластівчина хвоста 8 з можливістю лінійного переміщення. Після цих підготовчих операцій за допомогою планки 5 і щупа 13 здійснюють замір зовнішнього і внутрішнього діаметрів шнека 6, а за допомогою комп'ютера здійснюється фіксація параметрів і побудова графіків роботи стенда з видачею рекомендацій щодо режимів роботи приводних плоских пасів. Після завершення заміру шнек 6 знімають з пристрою за попередньою схемою та на його місце встановлюють другий. До переваг пристрою належить розширення технологічних можливостей і підвищення продуктивності праці контрольних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Універсальний пристрій для заміру конструктивних параметрів шнеків, який виконано у вигляді нижньої плити, до якої жорстко закріплена задня вертикальна стійка з шкалою ноніуса, рухомою рамкою з вимірювальною планкою з гвинтовим затискним елементом для заміру зовнішнього діаметра шнека, а також установних і фіксуючих елементів, який відрізняється тим, що на нижній плиті ззаду жорстко встановлена задня упорна планка, яка є базовою і яка є у взаємодії з зовнішнім діаметром шнека по його довжині, а рухома рамка знизу є у взаємодії з пружиною стиснення, яка знизу є у взаємодії з поверхнею нижньої плити, з діаметральної протилежної сторони шнек є у взаємодії з підтискною призмою, яка жорстко закріплена до передньої упорної планки, яка жорстко закріплена до нижньої плити і є паралельною до задньої упорної планки, зі сторони шнека до передньої упорної планки жорстко під'єднані шпильки, які є у взаємодії з пружинами стиснення, які жорстко закріплені до підтискної призми і підтискають шнек до задньої упорної планки з можливістю осьового переміщення, крім цього шпильки зі сторони підтискної призми встановлено в наскрізні отвори з можливістю осьового переміщення, крім цього підтискна призма жорстко з'єднана з віджимним гвинтом відомим способом, який є в взаємодії з наскрізним отвором задньої упорної планки з можливістю осьового переміщення, а механізми виміру зовнішнього і внутрішнього діаметрів під'єднані до аналого-цифрового перетворювача і комп'ютера. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
