Занурювальний електронасос для забруднених вод

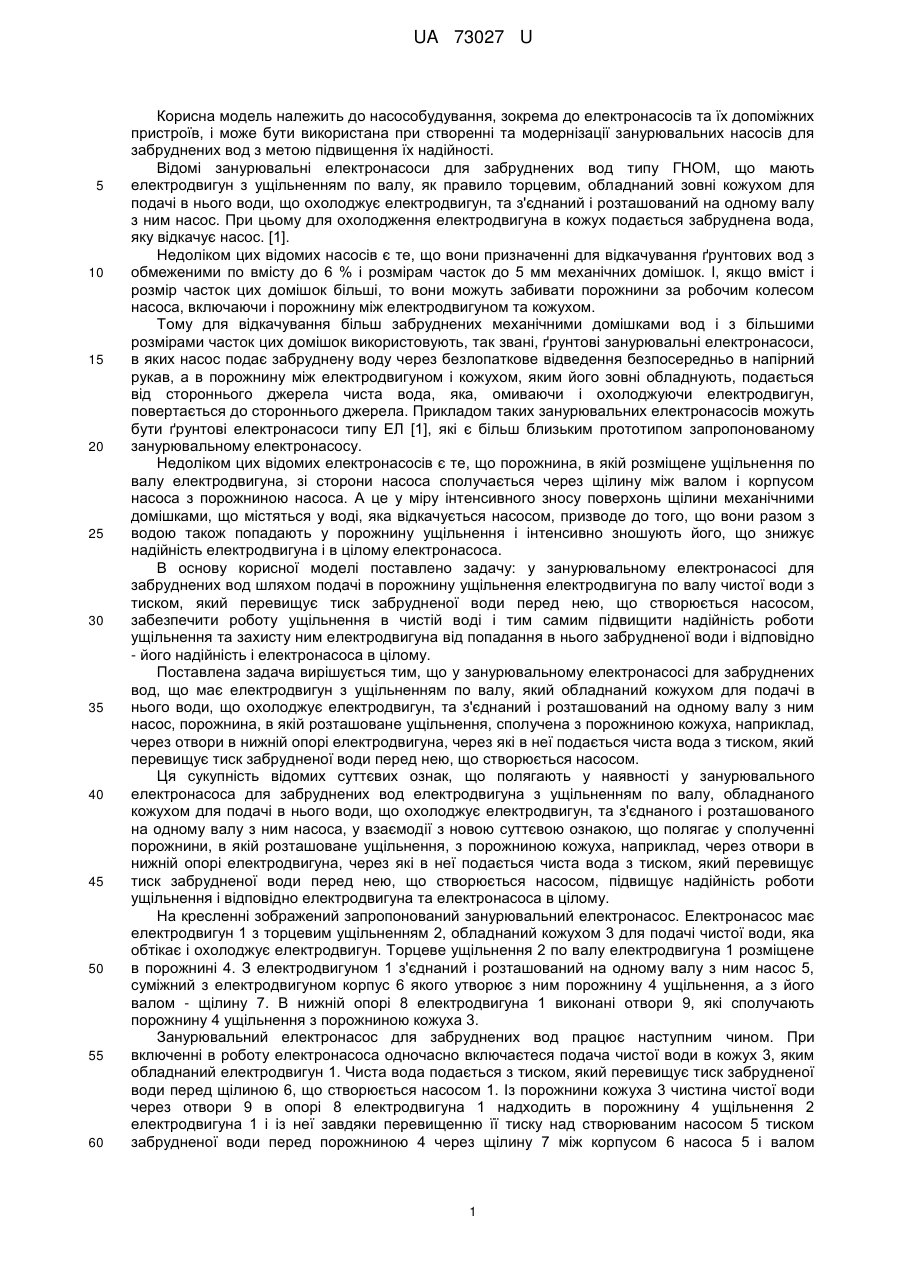

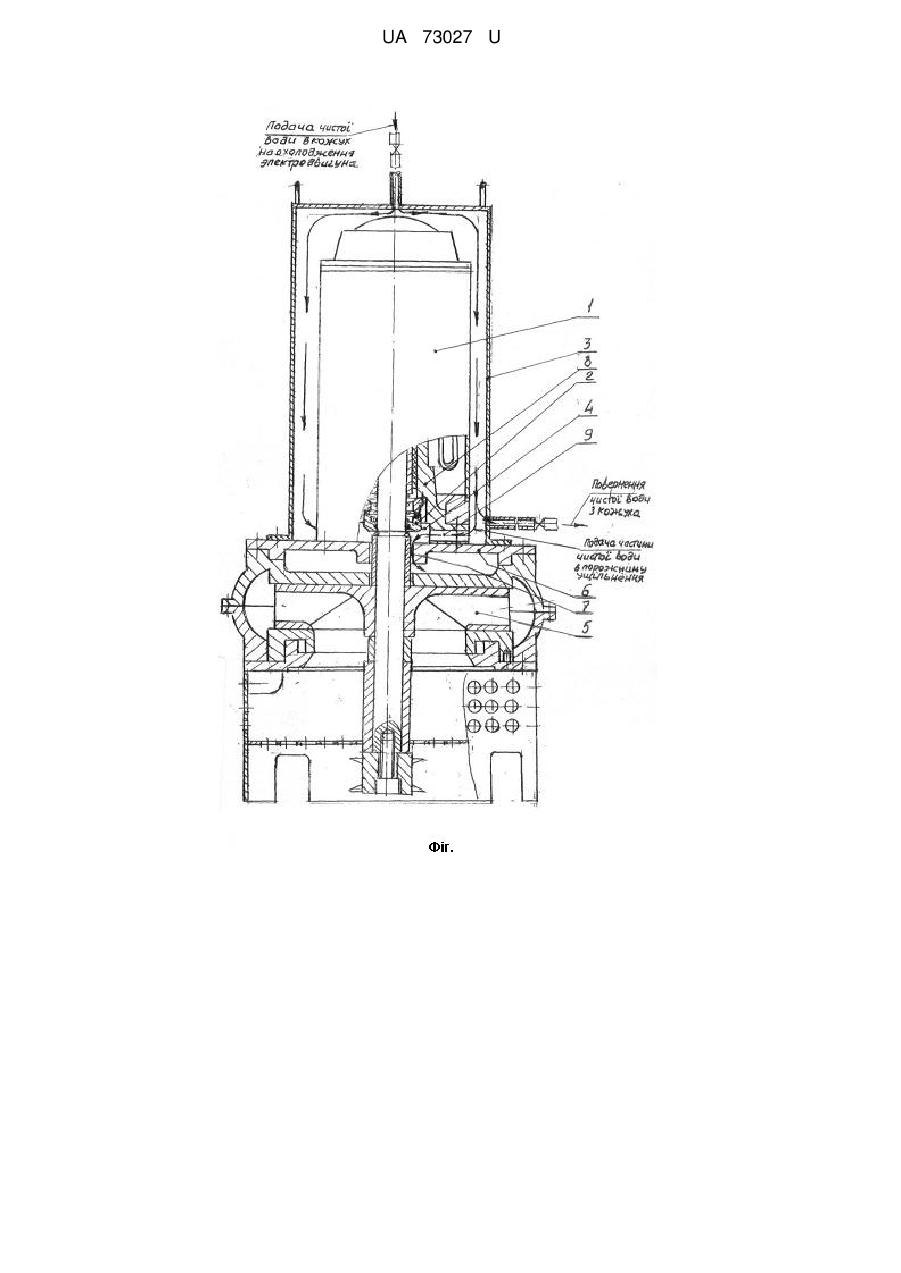

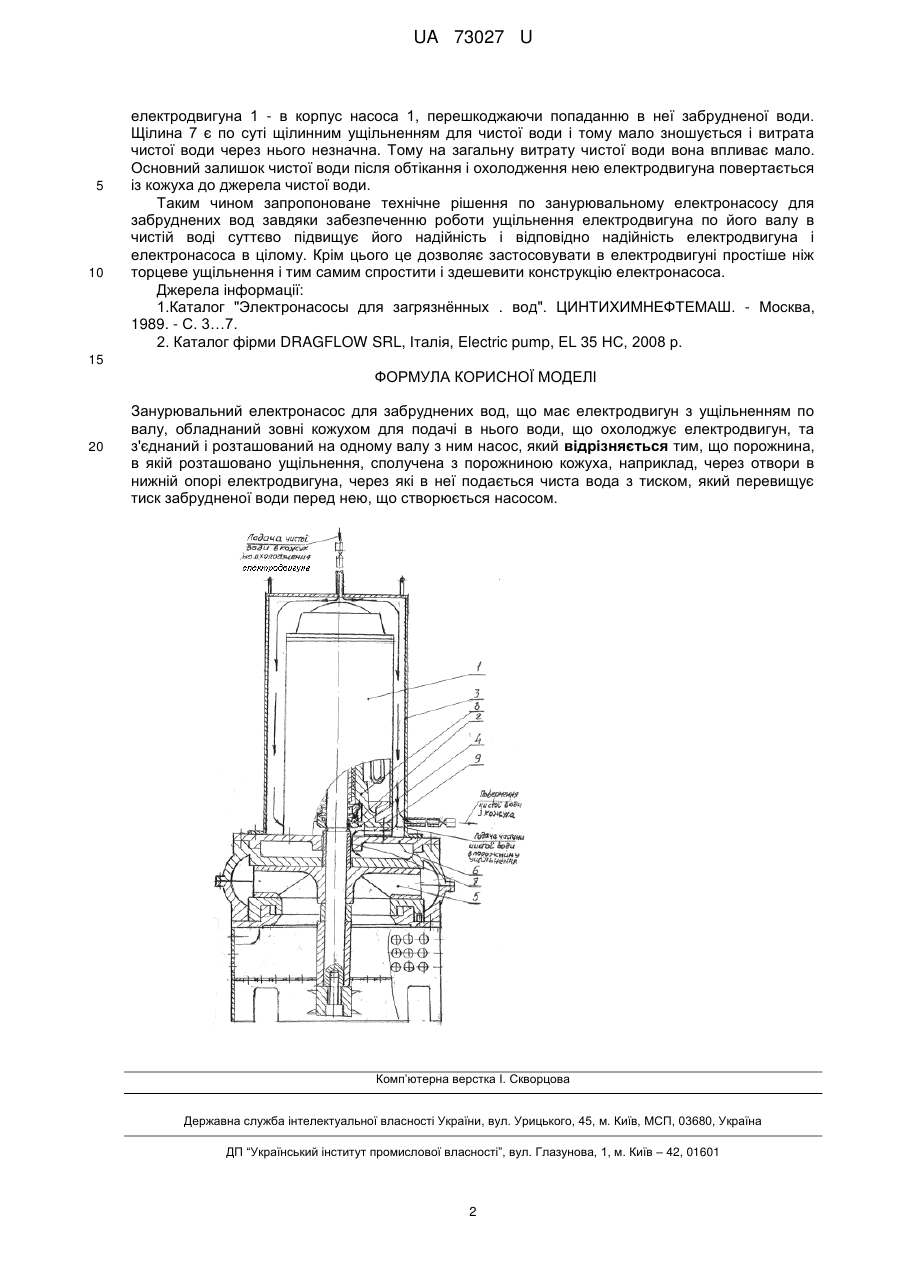

Реферат: Занурювальний електронасос для забруднених вод має електродвигун з ущільненням по валу, обладнаний зовні кожухом для подачі в нього води, що охолоджує електродвигун, та з'єднаний і розташований на одному валу з ним насос. Порожнина, в якій розташовано ущільнення, сполучена з порожниною кожуха, наприклад, через отвори в нижній опорі електродвигуна, через які в неї подається чиста вода з тиском, який перевищує тиск забрудненої води перед нею, що створюється насосом. UA 73027 U (12) UA 73027 U UA 73027 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до насособудування, зокрема до електронасосів та їх допоміжних пристроїв, і може бути використана при створенні та модернізації занурювальних насосів для забруднених вод з метою підвищення їх надійності. Відомі занурювальні електронасоси для забруднених вод типу ГНОМ, що мають електродвигун з ущільненням по валу, як правило торцевим, обладнаний зовні кожухом для подачі в нього води, що охолоджує електродвигун, та з'єднаний і розташований на одному валу з ним насос. При цьому для охолодження електродвигуна в кожух подається забруднена вода, яку відкачує насос. [1]. Недоліком цих відомих насосів є те, що вони призначенні для відкачування ґрунтових вод з обмеженими по вмісту до 6 % і розмірам часток до 5 мм механічних домішок. І, якщо вміст і розмір часток цих домішок більші, то вони можуть забивати порожнини за робочим колесом насоса, включаючи і порожнину між електродвигуном та кожухом. Тому для відкачування більш забруднених механічними домішками вод і з більшими розмірами часток цих домішок використовують, так звані, ґрунтові занурювальні електронасоси, в яких насос подає забруднену воду через безлопаткове відведення безпосередньо в напірний рукав, а в порожнину між електродвигуном і кожухом, яким його зовні обладнують, подається від стороннього джерела чиста вода, яка, омиваючи і охолоджуючи електродвигун, повертається до стороннього джерела. Прикладом таких занурювальних електронасосів можуть бути ґрунтові електронасоси типу ЕЛ [1], які є більш близьким прототипом запропонованому занурювальному електронасосу. Недоліком цих відомих електронасосів є те, що порожнина, в якій розміщене ущільнення по валу електродвигуна, зі сторони насоса сполучається через щілину між валом і корпусом насоса з порожниною насоса. А це у міру інтенсивного зносу поверхонь щілини механічними домішками, що містяться у воді, яка відкачується насосом, призводе до того, що вони разом з водою також попадають у порожнину ущільнення і інтенсивно зношують його, що знижує надійність електродвигуна і в цілому електронасоса. В основу корисної моделі поставлено задачу: у занурювальному електронасосі для забруднених вод шляхом подачі в порожнину ущільнення електродвигуна по валу чистої води з тиском, який перевищує тиск забрудненої води перед нею, що створюється насосом, забезпечити роботу ущільнення в чистій воді і тим самим підвищити надійність роботи ущільнення та захисту ним електродвигуна від попадання в нього забрудненої води і відповідно - його надійність і електронасоса в цілому. Поставлена задача вирішується тим, що у занурювальному електронасосі для забруднених вод, що має електродвигун з ущільненням по валу, який обладнаний кожухом для подачі в нього води, що охолоджує електродвигун, та з'єднаний і розташований на одному валу з ним насос, порожнина, в якій розташоване ущільнення, сполучена з порожниною кожуха, наприклад, через отвори в нижній опорі електродвигуна, через які в неї подається чиста вода з тиском, який перевищує тиск забрудненої води перед нею, що створюється насосом. Ця сукупність відомих суттєвих ознак, що полягають у наявності у занурювального електронасоса для забруднених вод електродвигуна з ущільненням по валу, обладнаного кожухом для подачі в нього води, що охолоджує електродвигун, та з'єднаного і розташованого на одному валу з ним насоса, у взаємодії з новою суттєвою ознакою, що полягає у сполученні порожнини, в якій розташоване ущільнення, з порожниною кожуха, наприклад, через отвори в нижній опорі електродвигуна, через які в неї подається чиста вода з тиском, який перевищує тиск забрудненої води перед нею, що створюється насосом, підвищує надійність роботи ущільнення і відповідно електродвигуна та електронасоса в цілому. На кресленні зображений запропонований занурювальний електронасос. Електронасос має електродвигун 1 з торцевим ущільненням 2, обладнаний кожухом 3 для подачі чистої води, яка обтікає і охолоджує електродвигун. Торцеве ущільнення 2 по валу електродвигуна 1 розміщене в порожнині 4. З електродвигуном 1 з'єднаний і розташований на одному валу з ним насос 5, суміжний з електродвигуном корпус 6 якого утворює з ним порожнину 4 ущільнення, а з його валом - щілину 7. В нижній опорі 8 електродвигуна 1 виконані отвори 9, які сполучають порожнину 4 ущільнення з порожниною кожуха 3. Занурювальний електронасос для забруднених вод працює наступним чином. При включенні в роботу електронасоса одночасно включаєтеся подача чистої води в кожух 3, яким обладнаний електродвигун 1. Чиста вода подається з тиском, який перевищує тиск забрудненої води перед щілиною 6, що створюється насосом 1. Із порожнини кожуха 3 чистина чистої води через отвори 9 в опорі 8 електродвигуна 1 надходить в порожнину 4 ущільнення 2 електродвигуна 1 і із неї завдяки перевищенню її тиску над створюваним насосом 5 тиском забрудненої води перед порожниною 4 через щілину 7 між корпусом 6 насоса 5 і валом 1 UA 73027 U 5 10 електродвигуна 1 - в корпус насоса 1, перешкоджаючи попаданню в неї забрудненої води. Щілина 7 є по суті щілинним ущільненням для чистої води і тому мало зношується і витрата чистої води через нього незначна. Тому на загальну витрату чистої води вона впливає мало. Основний залишок чистої води після обтікання і охолодження нею електродвигуна повертається із кожуха до джерела чистої води. Таким чином запропоноване технічне рішення по занурювальному електронасосу для забруднених вод завдяки забезпеченню роботи ущільнення електродвигуна по його валу в чистій воді суттєво підвищує його надійність і відповідно надійність електродвигуна і електронасоса в цілому. Крім цього це дозволяє застосовувати в електродвигуні простіше ніж торцеве ущільнення і тим самим спростити і здешевити конструкцію електронасоса. Джерела інформації: 1.Каталог "Электронасосы для загрязнѐнных . вод". ЦИНТИХИМНЕФТЕМАШ. - Москва, 1989. - С. 3…7. 2. Каталог фірми DRAGFLOW SRL, Італія, Electric pump, EL 35 НС, 2008 р. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Занурювальний електронасос для забруднених вод, що має електродвигун з ущільненням по валу, обладнаний зовні кожухом для подачі в нього води, що охолоджує електродвигун, та з'єднаний і розташований на одному валу з ним насос, який відрізняється тим, що порожнина, в якій розташовано ущільнення, сполучена з порожниною кожуха, наприклад, через отвори в нижній опорі електродвигуна, через які в неї подається чиста вода з тиском, який перевищує тиск забрудненої води перед нею, що створюється насосом. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
