Пристрій для видалення гною

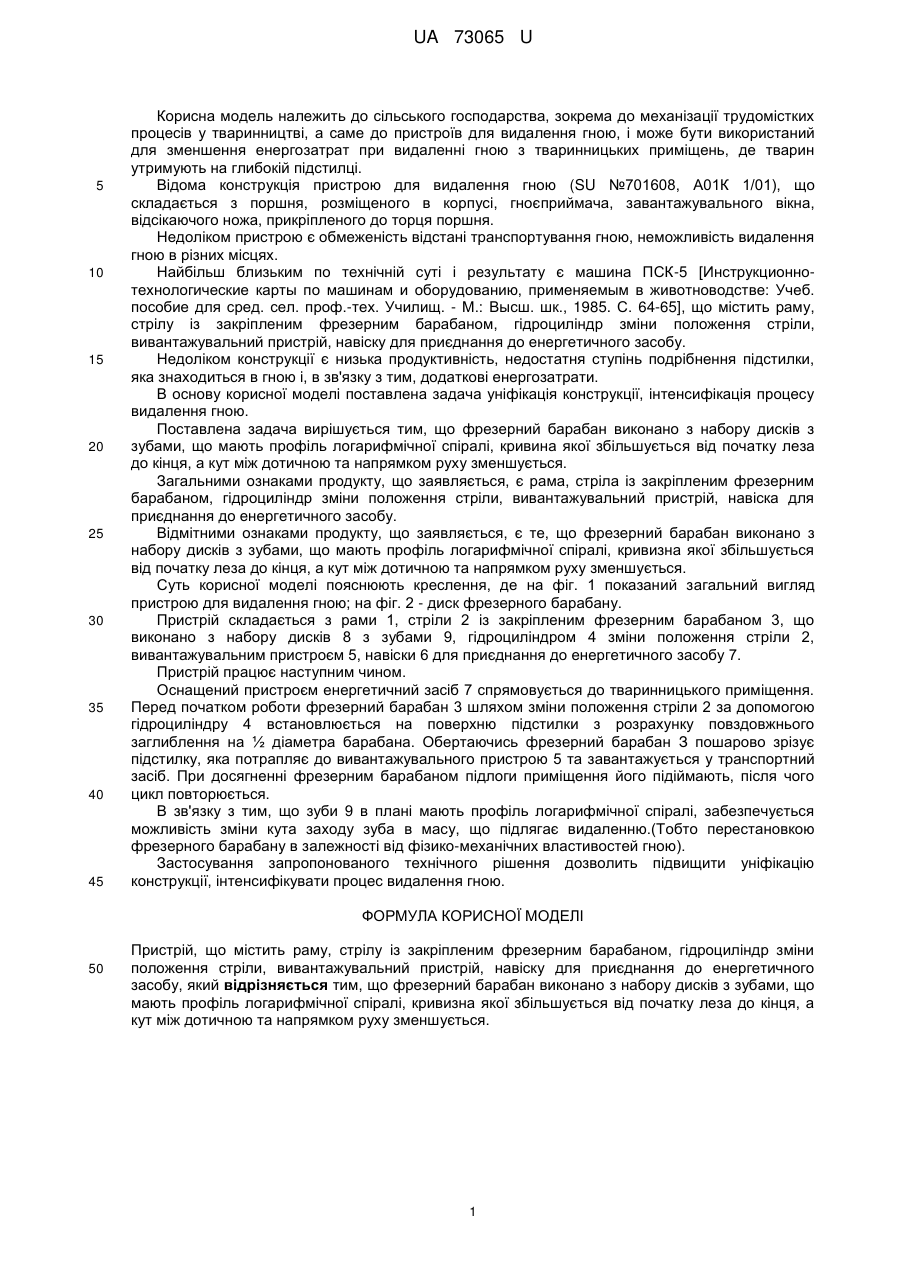

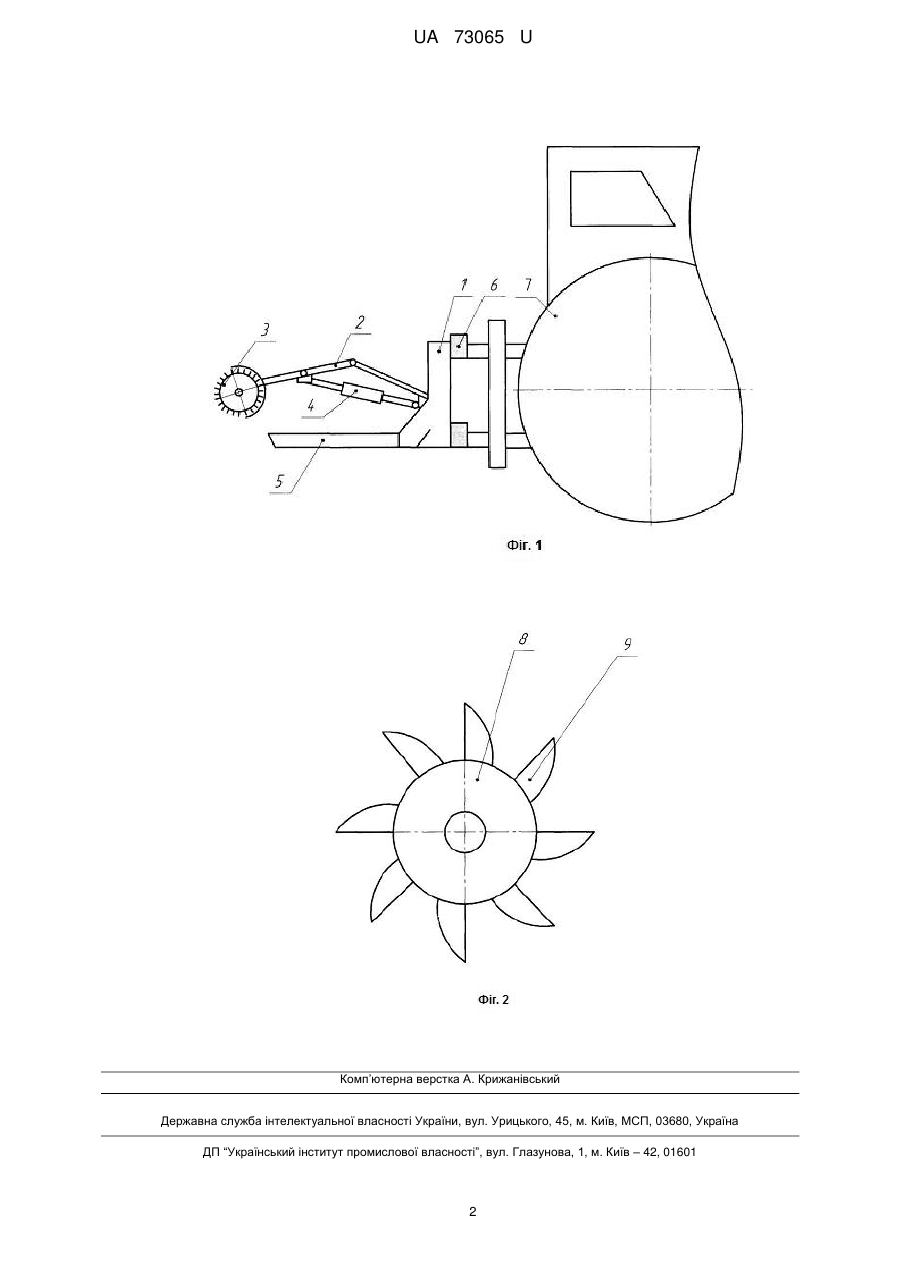

Реферат: UA 73065 U UA 73065 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства, зокрема до механізації трудомістких процесів у тваринництві, а саме до пристроїв для видалення гною, і може бути використаний для зменшення енергозатрат при видаленні гною з тваринницьких приміщень, де тварин утримують на глибокій підстилці. Відома конструкція пристрою для видалення гною (SU №701608, А01К 1/01), що складається з поршня, розміщеного в корпусі, гноєприймача, завантажувального вікна, відсікаючого ножа, прикріпленого до торця поршня. Недоліком пристрою є обмеженість відстані транспортування гною, неможливість видалення гною в різних місцях. Найбільш близьким по технічній суті і результату є машина ПСК-5 [Инструкционнотехнологические карты по машинам и оборудованию, применяемым в животноводстве: Учеб. пособие для сред. сел. проф.-тех. Училищ. - М.: Высш. шк., 1985. С. 64-65], що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу. Недоліком конструкції є низька продуктивність, недостатня ступінь подрібнення підстилки, яка знаходиться в гною і, в зв'язку з тим, додаткові енергозатрати. В основу корисної моделі поставлена задача уніфікація конструкції, інтенсифікація процесу видалення гною. Поставлена задача вирішується тим, що фрезерний барабан виконано з набору дисків з зубами, що мають профіль логарифмічної спіралі, кривина якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. Загальними ознаками продукту, що заявляється, є рама, стріла із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіска для приєднання до енергетичного засобу. Відмітними ознаками продукту, що заявляється, є те, що фрезерний барабан виконано з набору дисків з зубами, що мають профіль логарифмічної спіралі, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. Суть корисної моделі пояснюють креслення, де на фіг. 1 показаний загальний вигляд пристрою для видалення гною; на фіг. 2 - диск фрезерного барабану. Пристрій складається з рами 1, стріли 2 із закріпленим фрезерним барабаном 3, що виконано з набору дисків 8 з зубами 9, гідроциліндром 4 зміни положення стріли 2, вивантажувальним пристроєм 5, навіски 6 для приєднання до енергетичного засобу 7. Пристрій працює наступним чином. Оснащений пристроєм енергетичний засіб 7 спрямовується до тваринницького приміщення. Перед початком роботи фрезерний барабан 3 шляхом зміни положення стріли 2 за допомогою гідроциліндру 4 встановлюється на поверхню підстилки з розрахунку повздовжнього заглиблення на ½ діаметра барабана. Обертаючись фрезерний барабан З пошарово зрізує підстилку, яка потрапляє до вивантажувального пристрою 5 та завантажується у транспортний засіб. При досягненні фрезерним барабаном підлоги приміщення його підіймають, після чого цикл повторюється. В зв'язку з тим, що зуби 9 в плані мають профіль логарифмічної спіралі, забезпечується можливість зміни кута заходу зуба в масу, що підлягає видаленню.(Тобто перестановкою фрезерного барабану в залежності від фізико-механічних властивостей гною). Застосування запропонованого технічного рішення дозволить підвищити уніфікацію конструкції, інтенсифікувати процес видалення гною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій, що містить раму, стрілу із закріпленим фрезерним барабаном, гідроциліндр зміни положення стріли, вивантажувальний пристрій, навіску для приєднання до енергетичного засобу, який відрізняється тим, що фрезерний барабан виконано з набору дисків з зубами, що мають профіль логарифмічної спіралі, кривизна якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується. 1 UA 73065 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
