Спосіб термообробки алюмінієвого сплаву al-mg-si

Номер патенту: 71949

Опубліковано: 17.01.2005

Автори: Тундаль Ульф, Оддвін Рейсо

МПК: C22C 21/02, C22C 21/06, B21C 23/02, C22F 1/05

Мітки: алюмінієвого, сплаву, обробки, спосіб

Формула / Реферат:

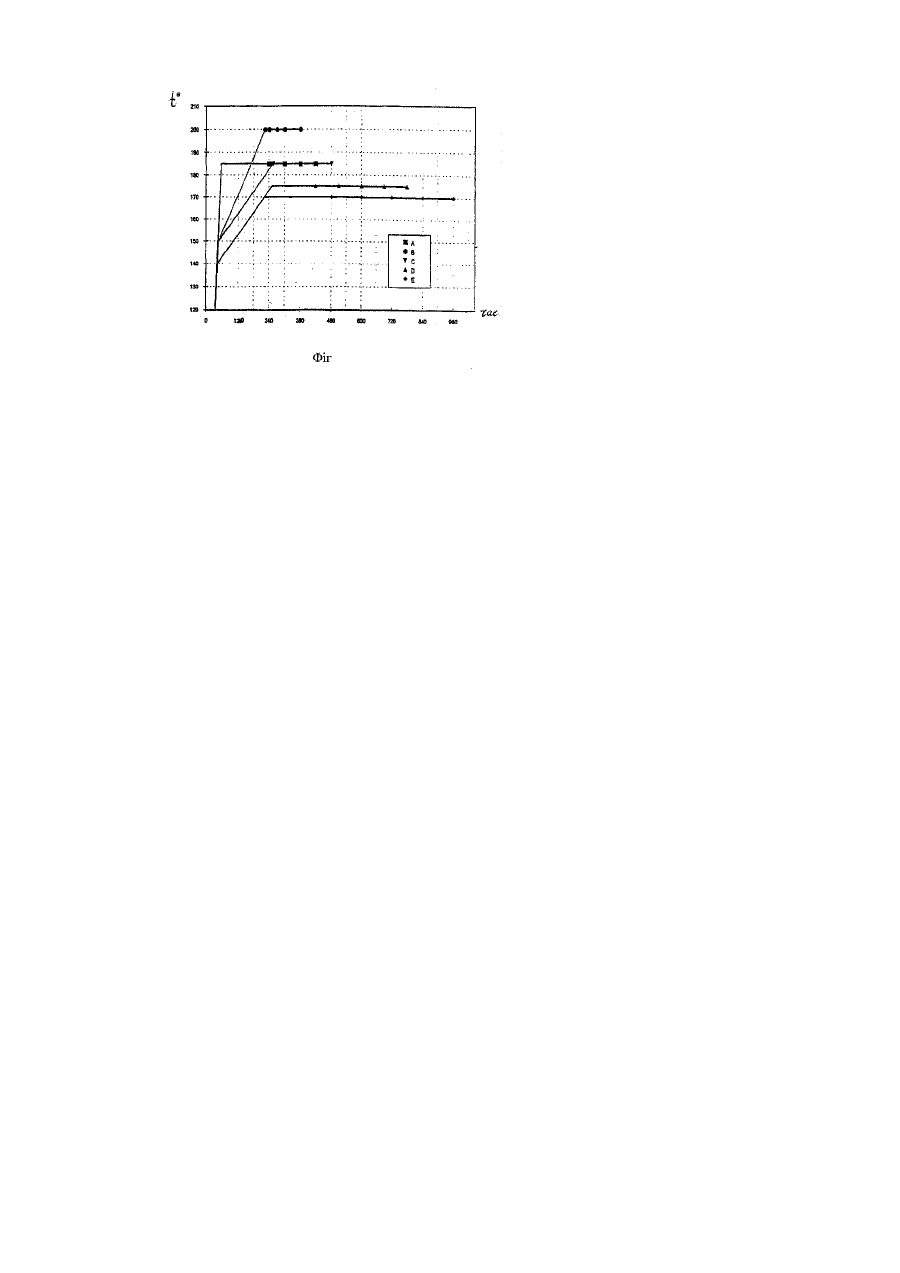

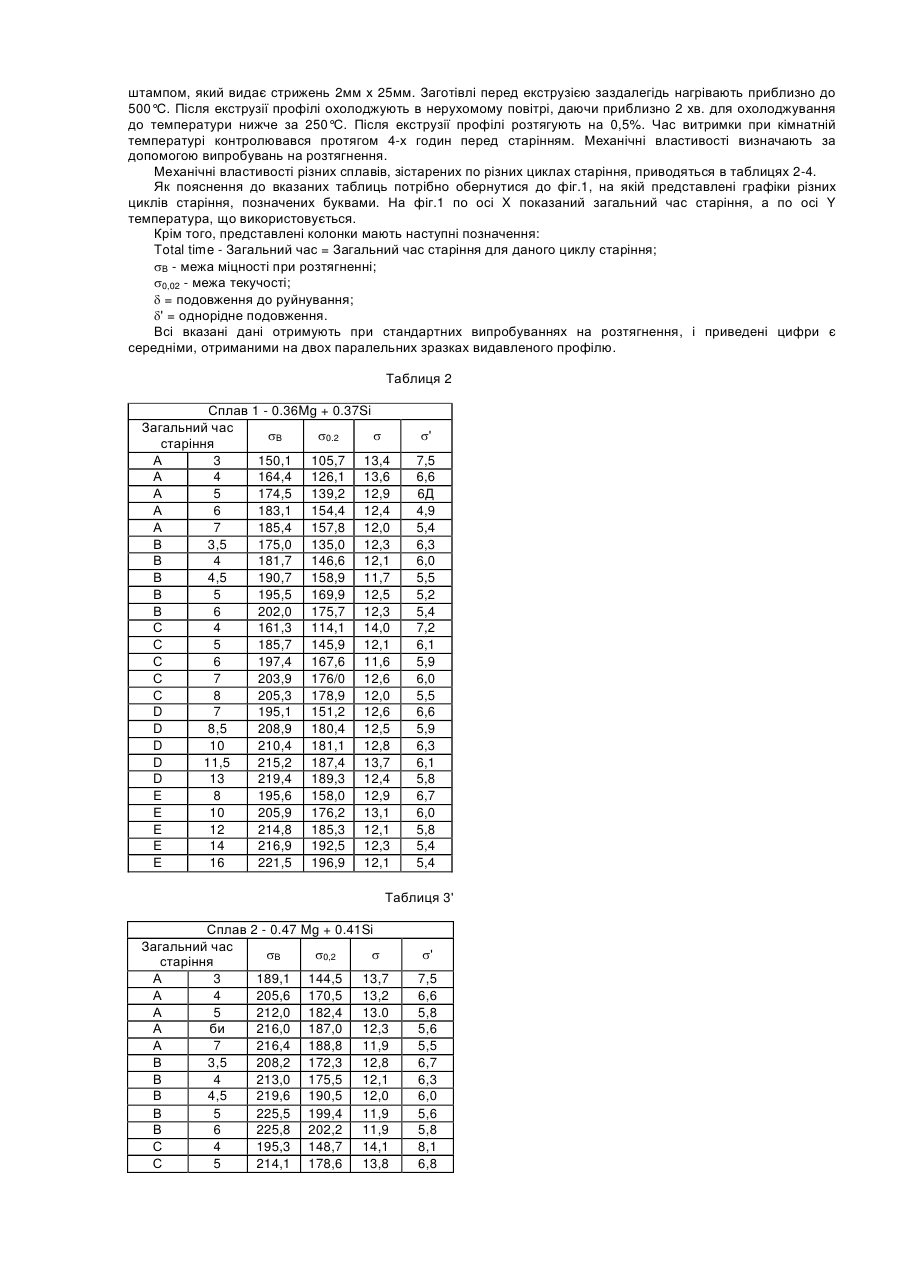

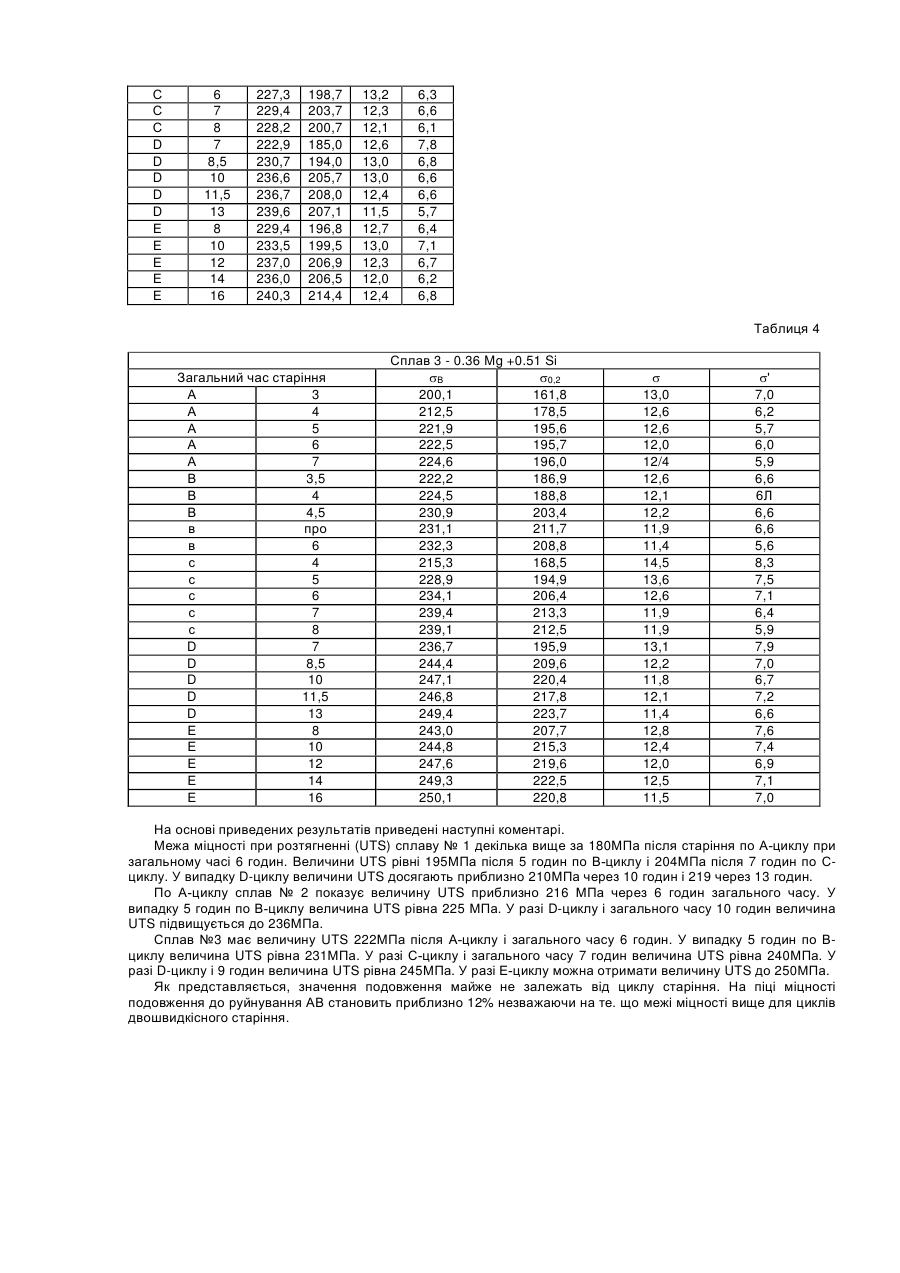

1. Спосіб обробки алюмінієвого сплаву, що складається з:- 0,5-2,5 мас. % легуючої суміші магнію і кремнію, причому молярне відношення Mg/Si складає від 0,70 до 1,25,- додаткової кількості кремнію, що дорівнює 1/3 кількості заліза, марганцю і хрому в сплаві, вираженої в мас. %,- інших легуючих добавок і неминучих домішок, і- іншої частини, що доводиться на алюміній,вказаний сплав після охолоджування піддають...

Номер патенту: 49823

Опубліковано: 15.10.2002

Автори: Райно Гі-Мішель, Оффман Жан-Люк, Піллє Жорж, Коттіньі Лоран

МПК: C22C 21/06

Мітки: варіанти, незварний, матеріал, конструкції, almgmn, конструкцій, алюмінієвого, листовий, зварної, сплаву, зварних

Формула / Реферат:

1. Матеріал для зварної конструкції з алюмінієвого сплаву AlMgMn, до складу якого входять: Mg, Mn, Fe, Si, Zn, Cr, Cu, Ti, який відрізняється тим, що він має такий склад (в мас. %): 3,0<Mg<5,0, 0,5<Мn<1,0, Fe, Si та Zn в таких кількостях, що Fe<0,25, Si<0,25, Zn<0,40, один або декілька з елементів Cr, Cu, Ті в таких кількостях, що Cr<0,25, Cu<0,20, Ті<0,20, інші елементи <0,05 кожний і <0,15 загалом, при...

Номер патенту: 71969

Опубліковано: 17.01.2005

Автори: Сесеке-Коуро Ульріх, Фрехсе Йоахім, Бекер Андреас

МПК: B23K 35/362, C23C 20/00

Мітки: сплаву, алюмінієвого, варіанти, суміш, деталей, виготовлення, отримані, алюмінію, деталі, використанням, з'єднання, покриттям, покриття, спосіб

Формула / Реферат:

1. Спосіб виготовлення деталі з алюмінію або алюмінієвого сплаву з покриттям, яке містить гексафторсилікат лужного металу або складається з нього, при цьому використовують чистий гексафторсилікат лужного металу або суміш гексафторсилікату лужного металу з фторалюмінатом лужного металу у кількості максимально 5 мас. % у перерахунку на використовуваний гексафторсилікат лужного металу, і на деталь методом сухого або мокрого нанесення флюсу...

Номер патенту: 63127

Опубліковано: 15.01.2004

Автори: Чвертко Наталія Анатоліївна, Калеко Давид Михайлович

МПК: C21D 8/06

Мітки: ударного, конденсаторного, приварювання, спосіб, алюмінієвого, сплаву, заготівок, виготовлення, призначених, одержання, шпильок

Формула / Реферат:

Спосіб одержання заготівок алюмінієвого сплаву для виготовлення шпильок, призначених для ударного конденсаторного приварювання, що включає операції виливання заготівки, охолодження її до температури 370 - 480 °С, прокатки напівфабрикату, протягання його до номінального діаметра, який відрізняється тим, що перед виготовленням шпильок напівфабрикат стрижня повторно нагрівають до температури розчинення надлишкової фази в межах 300 - 450 °С,...

Номер патенту: 66367

Опубліковано: 17.05.2004

Автори: Хохлатова Ларіса Багратовна, Льохельт Ервін, Можаровскій Сєргєй Міхайловіч, Чєртовіков Владімір Міхайловіч, Галкін Дмітрій Сєргєєвіч, Фрідляндер Іосіф Наумовіч, Колобньов Ніколай Івановіч, Толчєннікова Єлєна Глєбовна, Давідов Валєнтін Георгієвіч, Пфанненмюллер Томас, Вінклер Петер-Юрген, Каблов Євгєній Ніколаєвіч

МПК: C22F 1/047, C22C 21/00, C22F 1/04, C22C 21/06

Мітки: алюмінієвий, сплав, основі, спосіб, термообробки

Формула / Реферат:

1. Сплав на алюмінієвій основі системи Al-Li-Mg, з вмістом літію, магнію, цинку, цирконію і марганцю, який відрізняється тим, що додатково містить водень і принаймні один елемент із групи, яка включає берилій, ітрій, скандій, з таким співвідношенням компонентів у процентах за масою: літій 1,5-1,9 магній 4,1-6,0 цинк 0,1-1,5 ...
