Привід основов’язальної машини

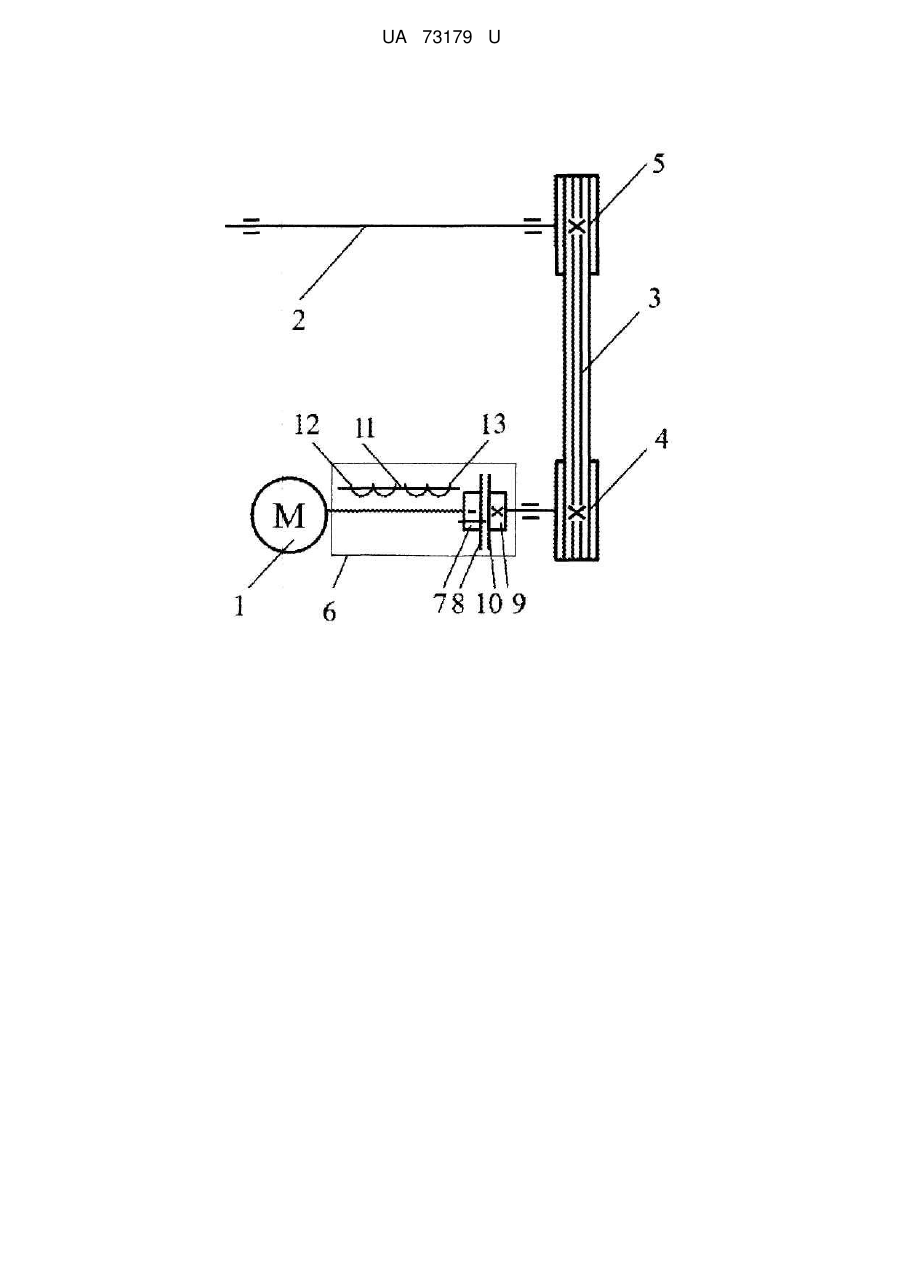

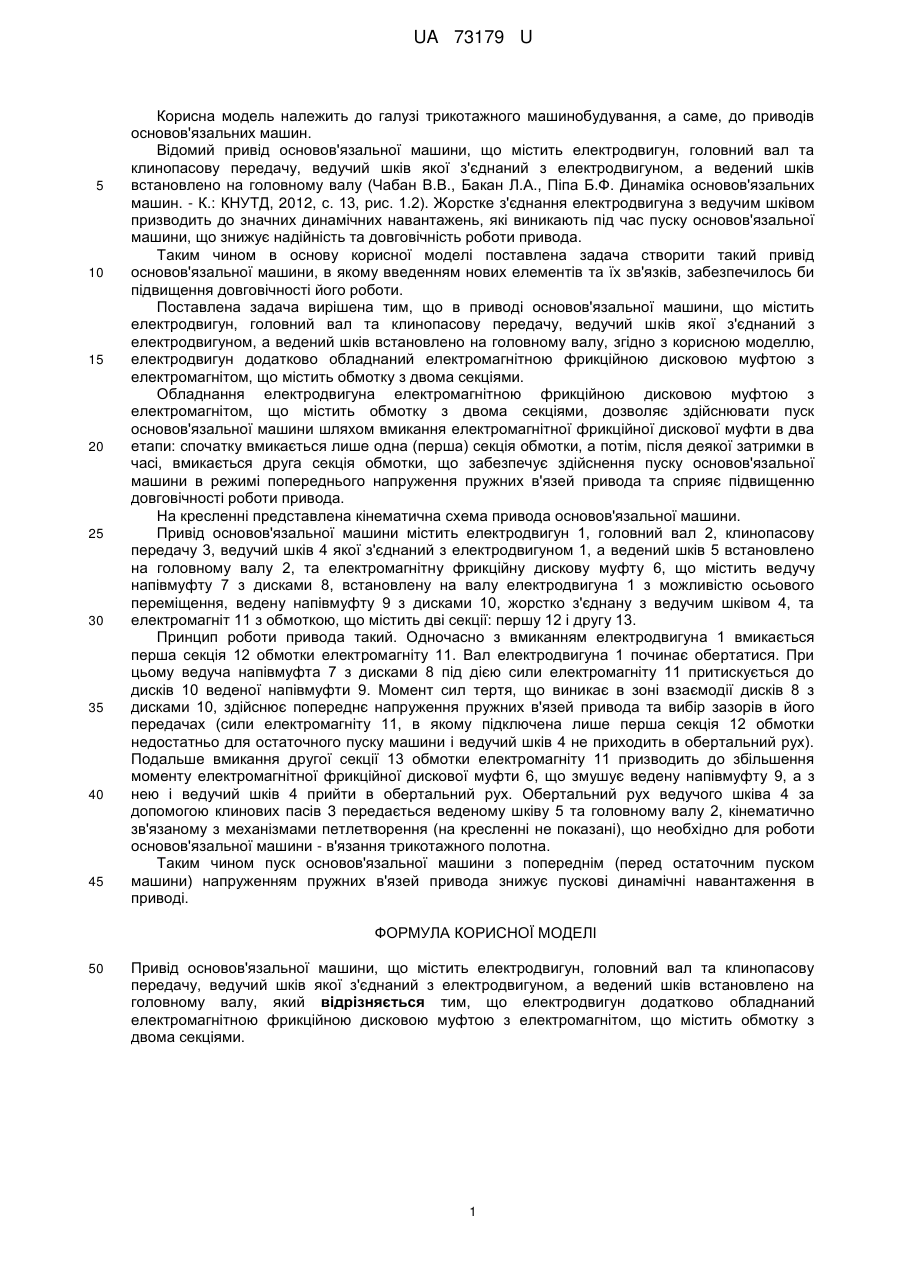

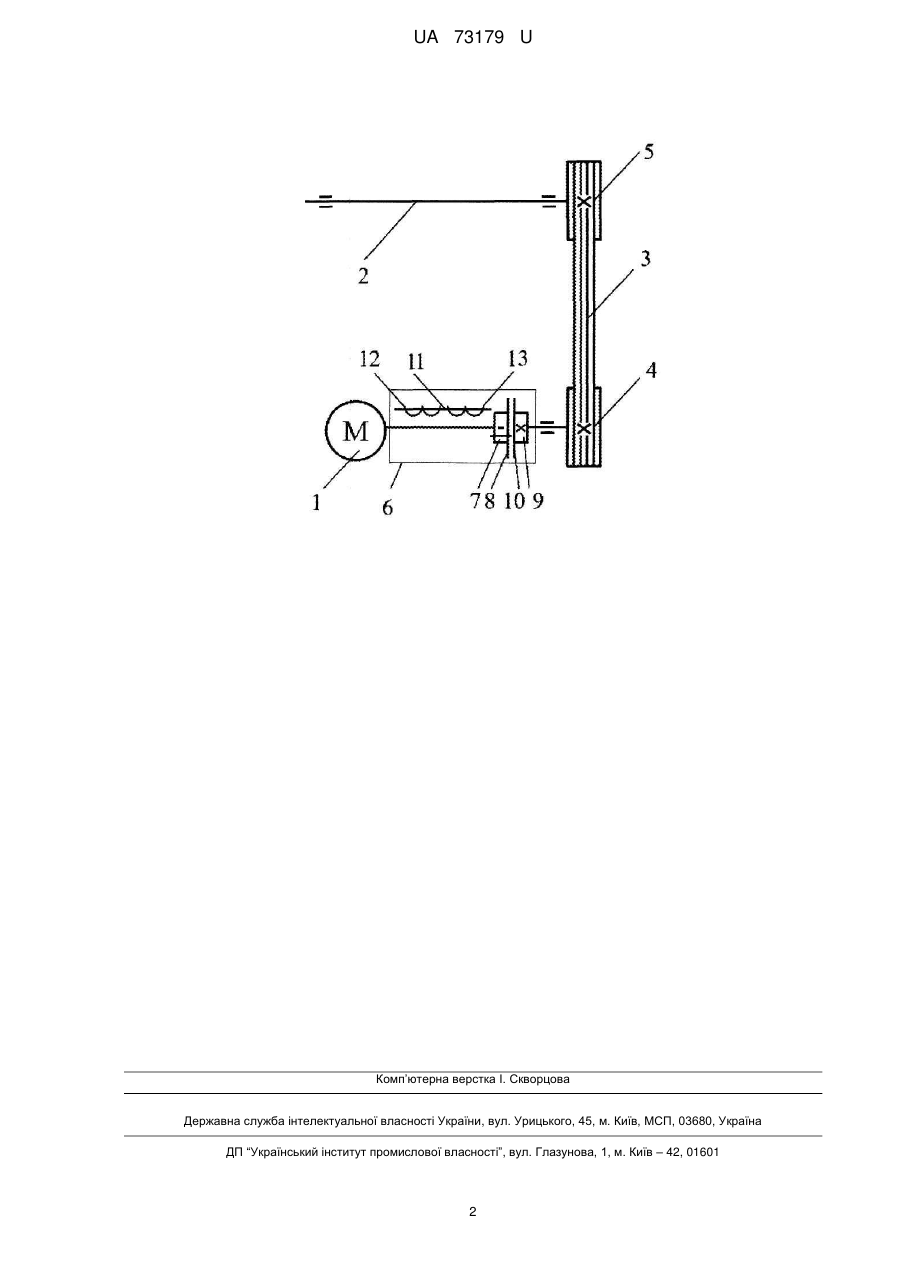

Реферат: UA 73179 U UA 73179 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі трикотажного машинобудування, а саме, до приводів основов'язальних машин. Відомий привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої з'єднаний з електродвигуном, а ведений шків встановлено на головному валу (Чабан В.В., Бакан Л.А., Піпа Б.Ф. Динаміка основов'язальних машин. - К.: КНУТД, 2012, с. 13, рис. 1.2). Жорстке з'єднання електродвигуна з ведучим шківом призводить до значних динамічних навантажень, які виникають під час пуску основов'язальної машини, що знижує надійність та довговічність роботи привода. Таким чином в основу корисної моделі поставлена задача створити такий привід основов'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності його роботи. Поставлена задача вирішена тим, що в приводі основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої з'єднаний з електродвигуном, а ведений шків встановлено на головному валу, згідно з корисною моделлю, електродвигун додатково обладнаний електромагнітною фрикційною дисковою муфтою з електромагнітом, що містить обмотку з двома секціями. Обладнання електродвигуна електромагнітною фрикційною дисковою муфтою з електромагнітом, що містить обмотку з двома секціями, дозволяє здійснювати пуск основов'язальної машини шляхом вмикання електромагнітної фрикційної дискової муфти в два етапи: спочатку вмикається лише одна (перша) секція обмотки, а потім, після деякої затримки в часі, вмикається друга секція обмотки, що забезпечує здійснення пуску основов'язальної машини в режимі попереднього напруження пружних в'язей привода та сприяє підвищенню довговічності роботи привода. На кресленні представлена кінематична схема привода основов'язальної машини. Привід основов'язальної машини містить електродвигун 1, головний вал 2, клинопасову передачу 3, ведучий шків 4 якої з'єднаний з електродвигуном 1, а ведений шків 5 встановлено на головному валу 2, та електромагнітну фрикційну дискову муфту 6, що містить ведучу напівмуфту 7 з дисками 8, встановлену на валу електродвигуна 1 з можливістю осьового переміщення, ведену напівмуфту 9 з дисками 10, жорстко з'єднану з ведучим шківом 4, та електромагніт 11 з обмоткою, що містить дві секції: першу 12 і другу 13. Принцип роботи привода такий. Одночасно з вмиканням електродвигуна 1 вмикається перша секція 12 обмотки електромагніту 11. Вал електродвигуна 1 починає обертатися. При цьому ведуча напівмуфта 7 з дисками 8 під дією сили електромагніту 11 притискується до дисків 10 веденої напівмуфти 9. Момент сил тертя, що виникає в зоні взаємодії дисків 8 з дисками 10, здійснює попереднє напруження пружних в'язей привода та вибір зазорів в його передачах (сили електромагніту 11, в якому підключена лише перша секція 12 обмотки недостатньо для остаточного пуску машини і ведучий шків 4 не приходить в обертальний рух). Подальше вмикання другої секції 13 обмотки електромагніту 11 призводить до збільшення моменту електромагнітної фрикційної дискової муфти 6, що змушує ведену напівмуфту 9, а з нею і ведучий шків 4 прийти в обертальний рух. Обертальний рух ведучого шківа 4 за допомогою клинових пасів 3 передається веденому шківу 5 та головному валу 2, кінематично зв'язаному з механізмами петлетворення (на кресленні не показані), що необхідно для роботи основов'язальної машини - в'язання трикотажного полотна. Таким чином пуск основов'язальної машини з попереднім (перед остаточним пуском машини) напруженням пружних в'язей привода знижує пускові динамічні навантаження в приводі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої з'єднаний з електродвигуном, а ведений шків встановлено на головному валу, який відрізняється тим, що електродвигун додатково обладнаний електромагнітною фрикційною дисковою муфтою з електромагнітом, що містить обмотку з двома секціями. 1 UA 73179 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
