Робочий орган відцентрового розкидача добрив

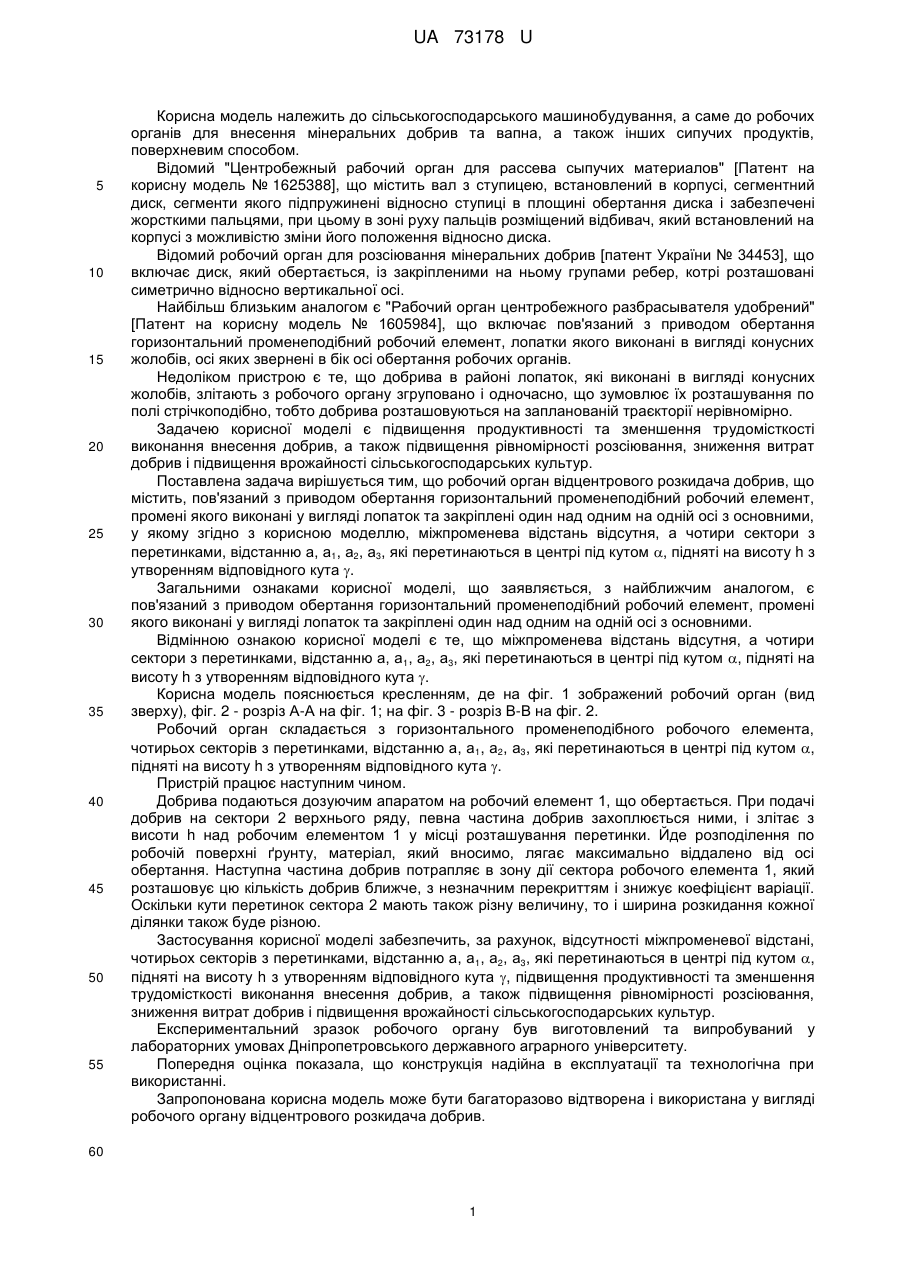

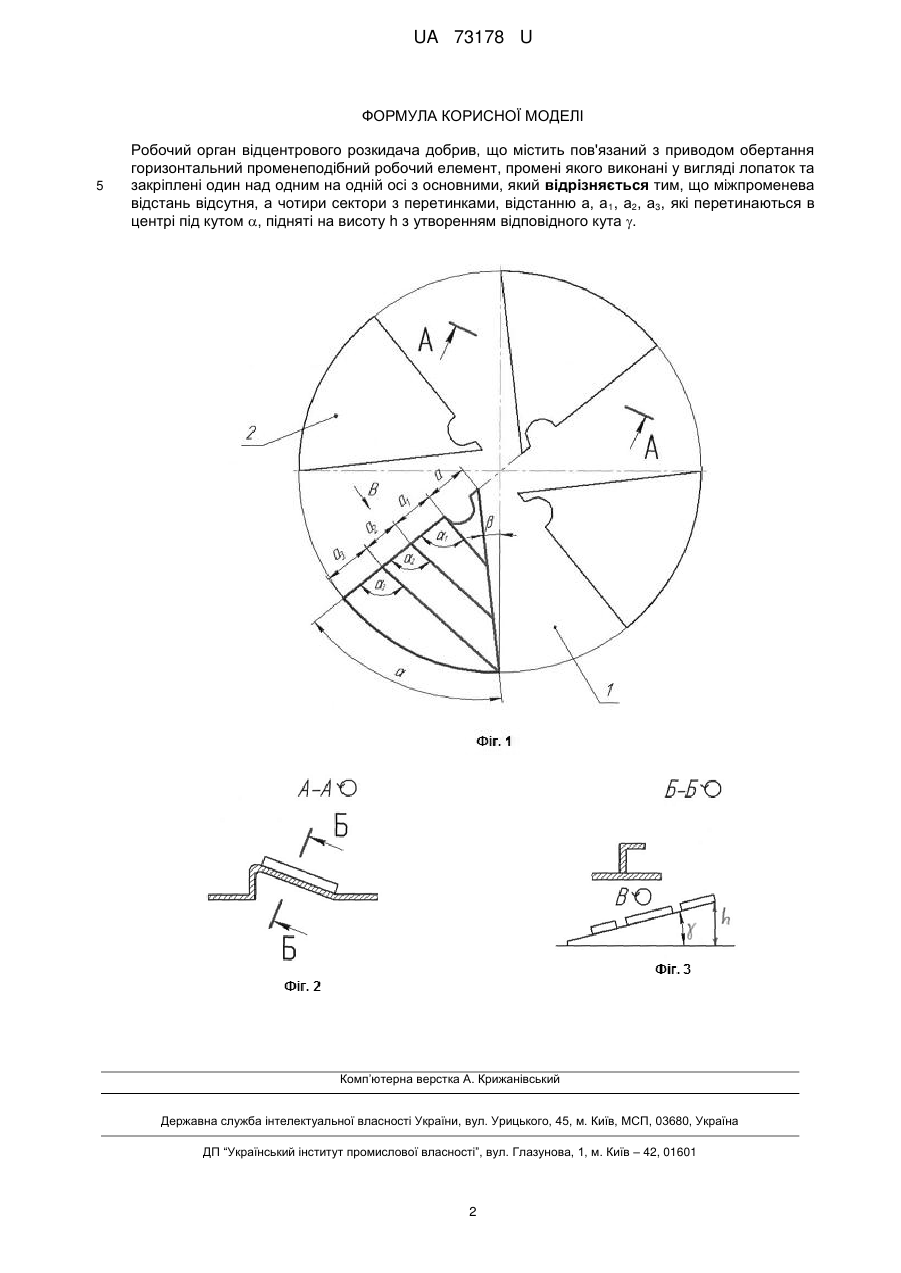

Реферат: Робочий орган відцентрового розкидача добрив містить горизонтальний променеподібний робочий елемент. Міжпроменева відстань відсутня, а чотири сектори з перетинками перетинаються в центрі, підняті на висоту, з утворенням відповідного кута. UA 73178 U (54) РОБОЧИЙ ОРГАН ВІДЦЕНТРОВОГО РОЗКИДАЧА ДОБРИВ UA 73178 U UA 73178 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів для внесення мінеральних добрив та вапна, а також інших сипучих продуктів, поверхневим способом. Відомий "Центробежный рабочий орган для рассева сыпучих материалов" [Патент на корисну модель № 1625388], що містить вал з ступицею, встановлений в корпусі, сегментний диск, сегменти якого підпружинені відносно ступиці в площині обертання диска і забезпечені жорсткими пальцями, при цьому в зоні руху пальців розміщений відбивач, який встановлений на корпусі з можливістю зміни його положення відносно диска. Відомий робочий орган для розсіювання мінеральних добрив [патент України № 34453], що включає диск, який обертається, із закріпленими на ньому групами ребер, котрі розташовані симетрично відносно вертикальної осі. Найбільш близьким аналогом є "Рабочий орган центробежного разбрасывателя удобрений" [Патент на корисну модель № 1605984], що включає пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, лопатки якого виконані в вигляді конусних жолобів, осі яких звернені в бік осі обертання робочих органів. Недоліком пристрою є те, що добрива в районі лопаток, які виконані в вигляді конусних жолобів, злітають з робочого органу згруповано і одночасно, що зумовлює їх розташування по полі стрічкоподібно, тобто добрива розташовуються на запланованій траєкторії нерівномірно. Задачею корисної моделі є підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Поставлена задача вирішується тим, що робочий орган відцентрового розкидача добрив, що містить, пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними, у якому згідно з корисною моделлю, міжпроменева відстань відсутня, а чотири сектори з перетинками, відстанню а, а1, а2, а3, які перетинаються в центрі під кутом , підняті на висоту h з утворенням відповідного кута . Загальними ознаками корисної моделі, що заявляється, з найближчим аналогом, є пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними. Відмінною ознакою корисної моделі є те, що міжпроменева відстань відсутня, а чотири сектори з перетинками, відстанню а, а1, а2, а3, які перетинаються в центрі під кутом , підняті на висоту h з утворенням відповідного кута . Корисна модель пояснюється кресленням, де на фіг. 1 зображений робочий орган (вид зверху), фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 - розріз В-В на фіг. 2. Робочий орган складається з горизонтального променеподібного робочого елемента, чотирьох секторів з перетинками, відстанню а, а1, а2, а3, які перетинаються в центрі під кутом , підняті на висоту h з утворенням відповідного кута . Пристрій працює наступним чином. Добрива подаються дозуючим апаратом на робочий елемент 1, що обертається. При подачі добрив на сектори 2 верхнього ряду, певна частина добрив захоплюється ними, і злітає з висоти h над робочим елементом 1 у місці розташування перетинки. Йде розподілення по робочій поверхні ґрунту, матеріал, який вносимо, лягає максимально віддалено від осі обертання. Наступна частина добрив потрапляє в зону дії сектора робочого елемента 1, який розташовує цю кількість добрив ближче, з незначним перекриттям і знижує коефіцієнт варіації. Оскільки кути перетинок сектора 2 мають також різну величину, то і ширина розкидання кожної ділянки також буде різною. Застосування корисної моделі забезпечить, за рахунок, відсутності міжпроменевої відстані, чотирьох секторів з перетинками, відстанню а, а1, а2, а3, які перетинаються в центрі під кутом , підняті на висоту h з утворенням відповідного кута , підвищення продуктивності та зменшення трудомісткості виконання внесення добрив, а також підвищення рівномірності розсіювання, зниження витрат добрив і підвищення врожайності сільськогосподарських культур. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу відцентрового розкидача добрив. 60 1 UA 73178 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робочий орган відцентрового розкидача добрив, що містить пов'язаний з приводом обертання горизонтальний променеподібний робочий елемент, промені якого виконані у вигляді лопаток та закріплені один над одним на одній осі з основними, який відрізняється тим, що міжпроменева відстань відсутня, а чотири сектори з перетинками, відстанню а, а 1, а2, а3, які перетинаються в центрі під кутом , підняті на висоту h з утворенням відповідного кута . Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
